多层钢结构控制操作平台框架设计

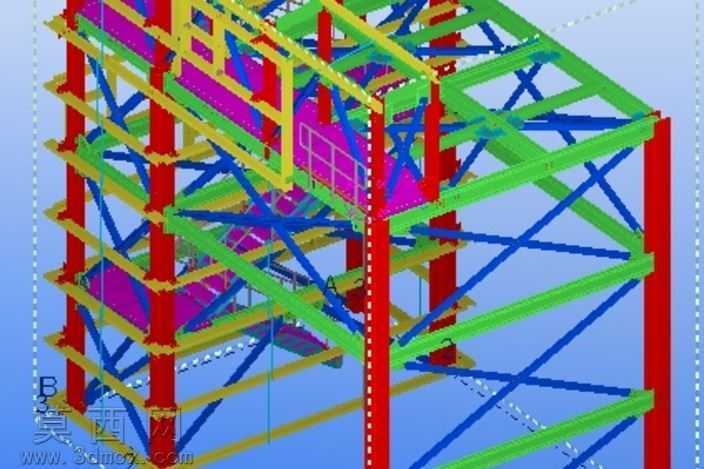

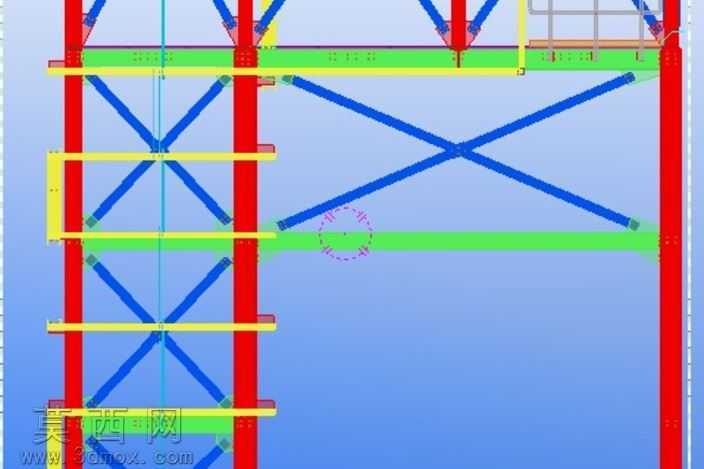

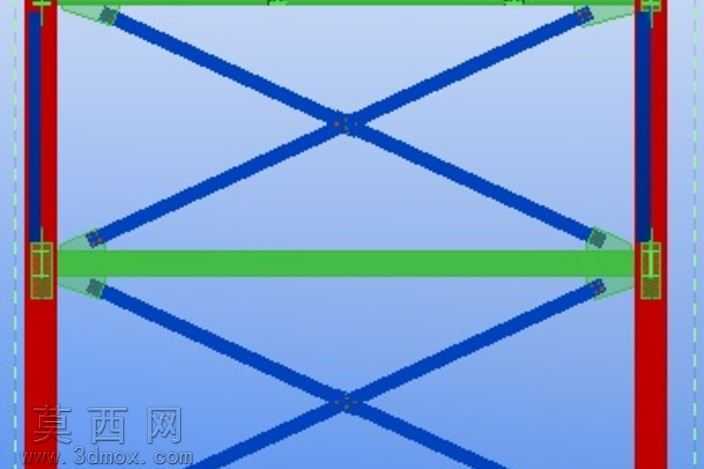

本作品为多层钢结构控制操作平台的三维框架模型，整体采用三维参数化建模方式完成搭建，建模过程中严格遵循钢结构设计的规范逻辑，对每一处构件的尺寸比例、连接位置都做了精准的参数约束，确保整体框架的尺寸协调性与结构合理性。模型在渲染阶段采用了高辨识度的分色材质方案：竖向承重钢柱采用醒目的正红色材质，直观区分竖向承重构件与其他结构部分；横向主承重钢梁采用亮绿色材质，清晰展现各层平台的水平承重框架走向；斜向支撑构件采用深蓝色材质，明确标识出用于增强结构抗剪、抗扭性能的支撑体系位置；平台铺板与围护结构采用洋紫色材质，区分出平台的作业面与防护区域；附属的操作梯道、连接构件采用明黄色材质，清晰标注出人员通行与构件连接的关键部位。从结构设计来看，整体框架采用多跨多层的钢框架结构形式，竖向钢柱沿平台轮廓均匀布置，作为主要的竖向承重构件承担整体结构的竖向荷载；各层横向钢梁与钢柱采用刚性连接的设计逻辑，形成稳定的水平承重体系，承担各层平台的作业荷载；在框架的立面与层间布置了多组交叉斜向支撑，形成空间桁架式的受力体系，有效提升整体结构的侧向刚度，抵抗水平方向的荷载作用，避免结构出现侧向失稳的问题。设计过程中充分考虑了钢结构平台的实际使用需求，各层平台预留了充足的操作空间，梯道的布置符合人员通行的动线逻辑，构件之间的连接节点位置预留了合理的安装操作空间，既保证了结构的受力性能，也兼顾了现场安装施工的便利性。模型的材质设置贴合实际工程中钢结构构件的涂装习惯，不同功能构件的分色处理既方便在三维视图中快速识别不同构件的功能属性，也能够直观展现整体结构的受力传递路径，清晰呈现从竖向荷载到水平构件、再通过支撑体系传递到竖向承重柱的完整受力逻辑，可用于钢结构平台的方案展示、结构受力可视化演示以及施工交底的辅助参考。
