工业传动滚子链条结构三维设计

　　在各类工业传动场景中，滚子链条是应用覆盖极广的挠性传动部件，不同于齿轮传动的固定中心距限制、带传动的打滑丢转缺陷，链条传动能在高温、多尘、重载的恶劣工况下保持稳定的传动比传递，从常规的物料输送线、机床动力传输单元，到摩托车、农用机械的动力输出路径，再到自动化生产线的同步移送机构，都能见到这类部件的应用。做这套链条的三维结构设计时，首先要捋清实际工况的边界约束：如果是用在常规动力传动场景，链节的铰接间隙要控制在合理范围，既要保证链条绕链轮转动时的弯折灵活性，又要避免间隙过大导致传动过程中产生冲击、跳齿问题；如果是用在长距离输送场景，还要提前核算链条单位长度的重量，匹配对应的张紧机构安装位置，避免长距离悬垂段过大出现卡滞。

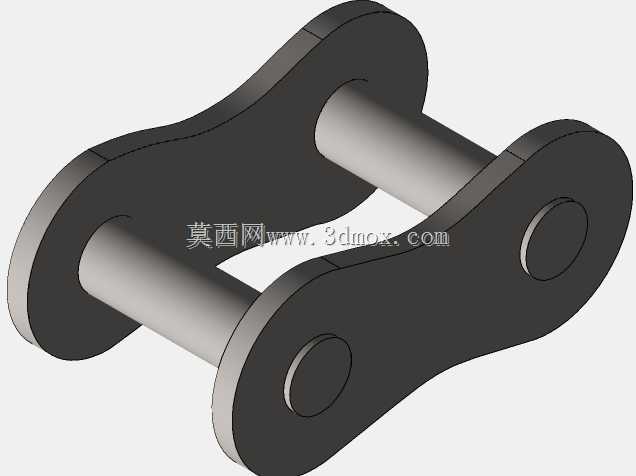

　　从结构细节来看，这套链条采用标准的外链板、内链板交替铰接结构，内链板与套筒采用过盈配合压装为一体，外链板与销轴同样过盈固定，销轴穿入套筒内部保留间隙配合，保证相邻链节能绕销轴自由转动，套筒外侧套装的滚子是核心的耐磨部件，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，大幅降低啮合过程中的摩擦磨损，延长整套传动副的使用寿命。设计过程中要重点关注几个尺寸边界：首先是链节距，这是链条最核心的参数，直接决定了能匹配的链轮规格、额定传动载荷，节距越大的链条单节承载能力越强，但高速运转时的动载荷、冲击噪声也会同步提升，所以高速传动场景通常会选用小节距多排链的结构，在保证承载能力的同时降低运行冲击。其次是链板的外形尺寸，

　　内外链板都采用8字形的冲压结构，这种结构不是随意设计的，是在保证链板各个截面抗拉强度均等的前提下，尽可能减轻链板自身重量、降低运动过程中的惯性力，同时也能减少材料的无效消耗。然后是销轴与套筒的配合长度，这个尺寸直接决定了铰接副的承压面积，要根据额定载荷核算接触面的比压，避免比压过大导致润滑膜破裂，出现早期的磨损失效。从安装适配的角度来说，设计时要提前预留链条的张紧调节余量，通常中心距可调的传动结构，调节行程要不小于两个链节的长度，方便后期链条磨损伸长后进行张紧调整；如果是固定中心距的传动结构，要配套设计张紧轮结构，张紧轮通常布置在链条松边的内侧或外侧，压合量要控制在合理范围，避免额外增大链条的弯折载荷。另外还要考虑润滑结构的适配，不同转速的传动场景适配的润滑方式完全不同：低速重载场景可以采用定期人工涂抹润滑脂的方式，中速传动可以采用油盘飞溅润滑，高速传动则要设计专用的滴油或者油泵喷油润滑结构，保证润滑油能渗入销轴与套筒的铰接间隙内部，从根源降低磨损速率。很多新手做链条设计时容易忽略链条的多边形效应问题，也就是链条绕在链轮上时是呈多边形排布的，即使主动链轮匀速转动，链条的线速度、从动链轮的角速度也会出现周期性波动，节距越大、链轮齿数越少，这种波动就越明显，所以在高精度传动的场景下，要适当增大链轮的齿数，选用小节距的链条，降低多边形效应带来的传动冲击和精度误差。另外还要考虑链条的失效形式，除了常规的铰接副磨损导致链条伸长跳齿之外，

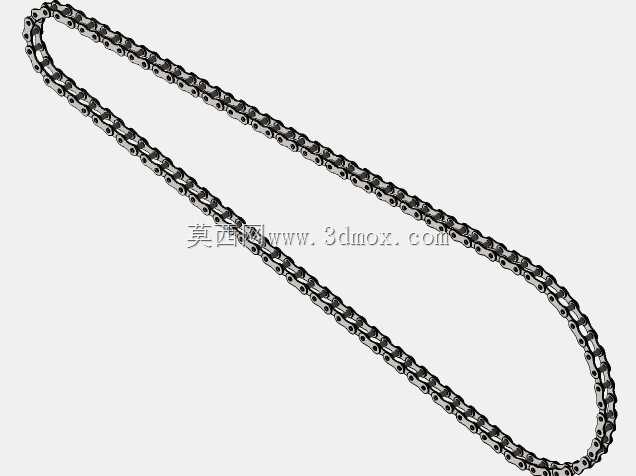

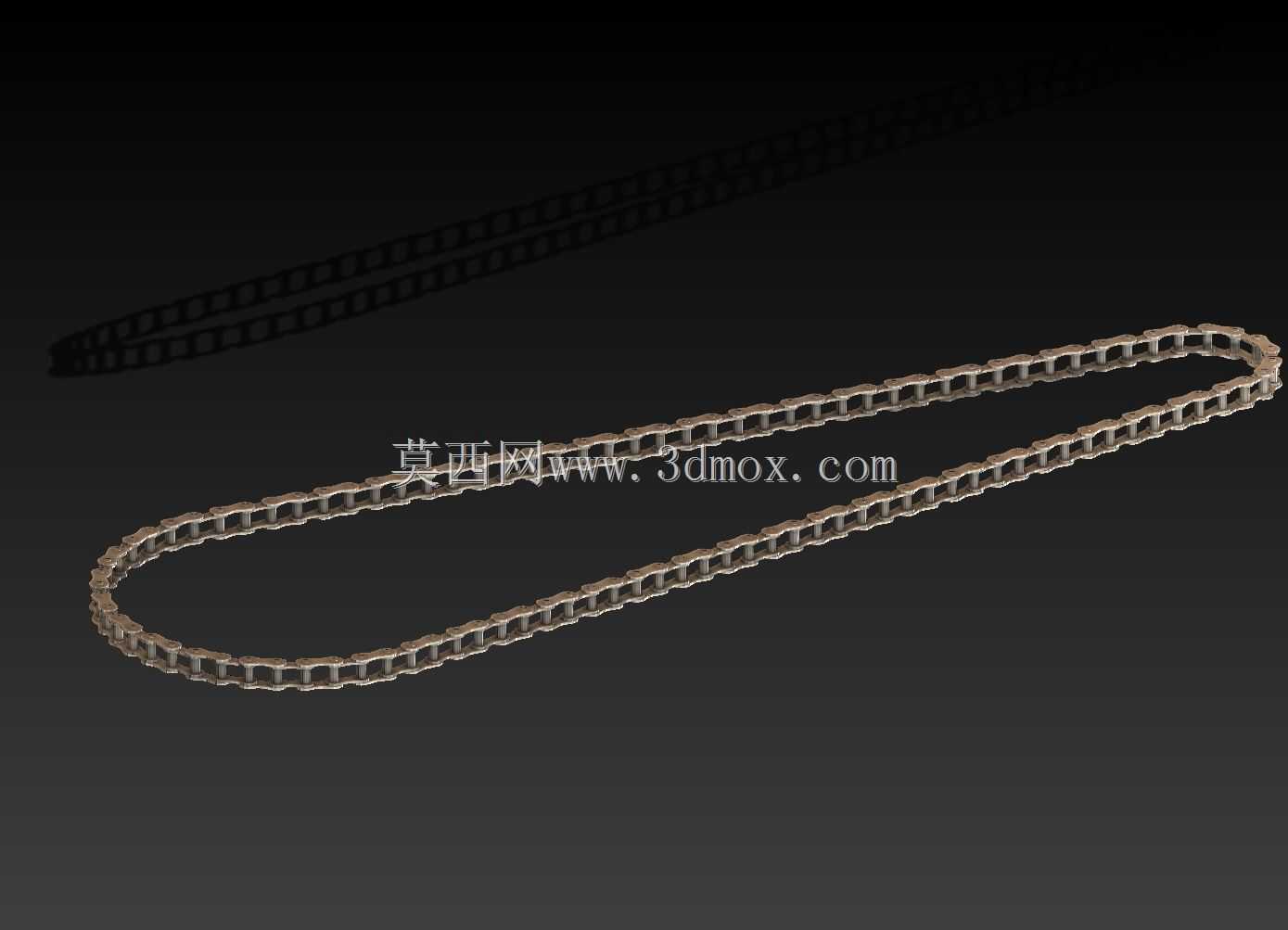

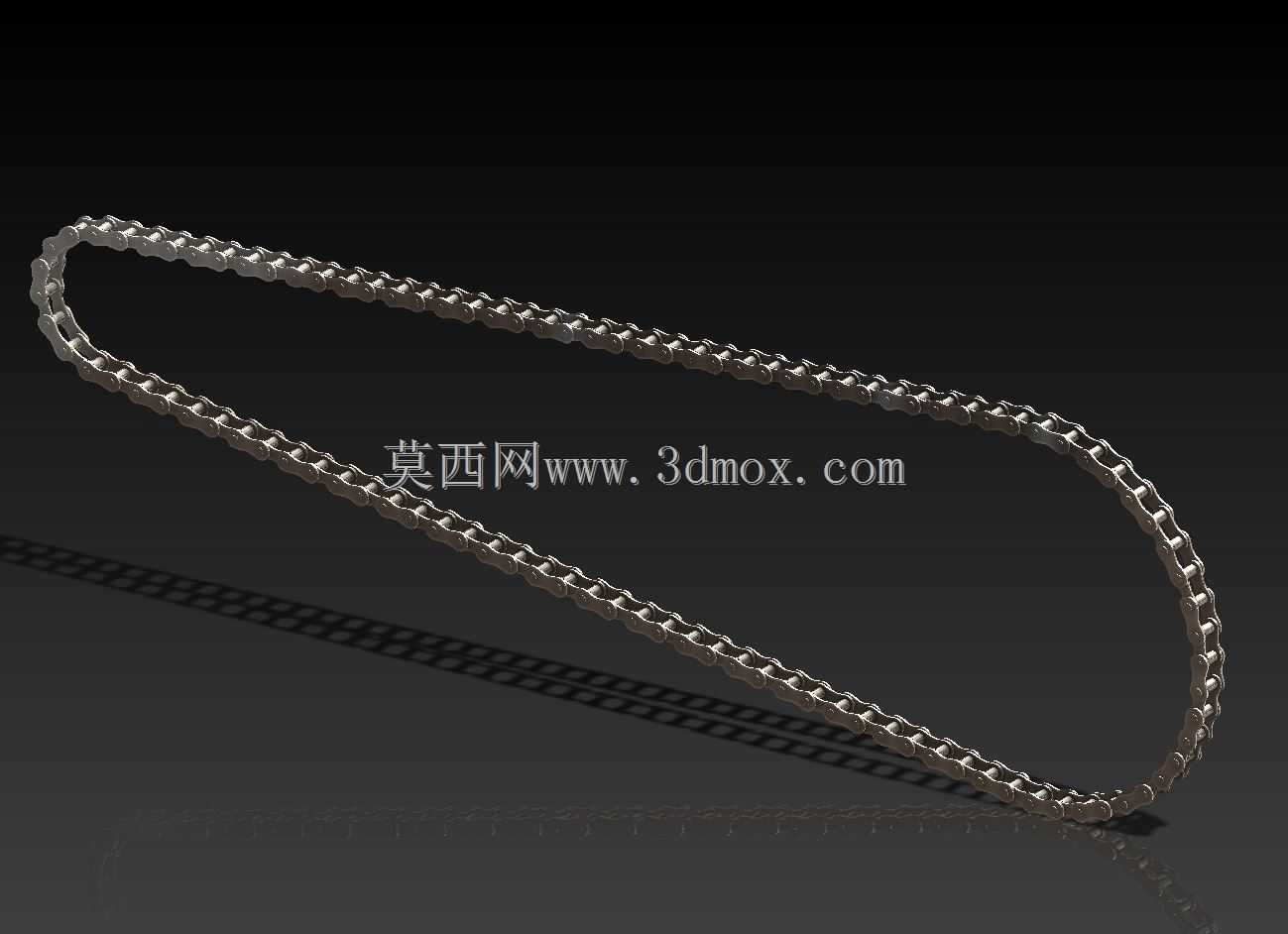

　　高速重载场景下还要校核链板的疲劳强度、滚子的冲击强度，频繁正反转的传动场景还要校核销轴的抗剪切强度，避免出现突发的断链故障。这套三维模型完整还原了链条每一个零件的装配关系，从内外链板的冲压轮廓、销轴与套筒的配合位置，到滚子的转动间隙都做了准确的还原，既可以用来做传动机构的运动仿真，验证不同中心距、不同链轮参数下的传动干涉情况，也可以直接导出工程图用于零件的加工生产，还能作为非标设备设计时的标准件选型参考，快速匹配对应的安装尺寸，减少重复建模的工作量。在做装配验证的时候，要注意链条的初始张紧力不能过大，否则会大幅增大铰接副的摩擦阻力，降低传动效率，还会加速零件的磨损；张紧力也不能过小，否则容易在启动、重载时出现跳齿、脱链的问题，通常合适的张紧力是用手按压松边链条，能有10到20毫米的下压量为最佳，具体数值还要根据链条的规格、传动中心距的长短做对应调整。
