钣金结构安装固定金属承载板件

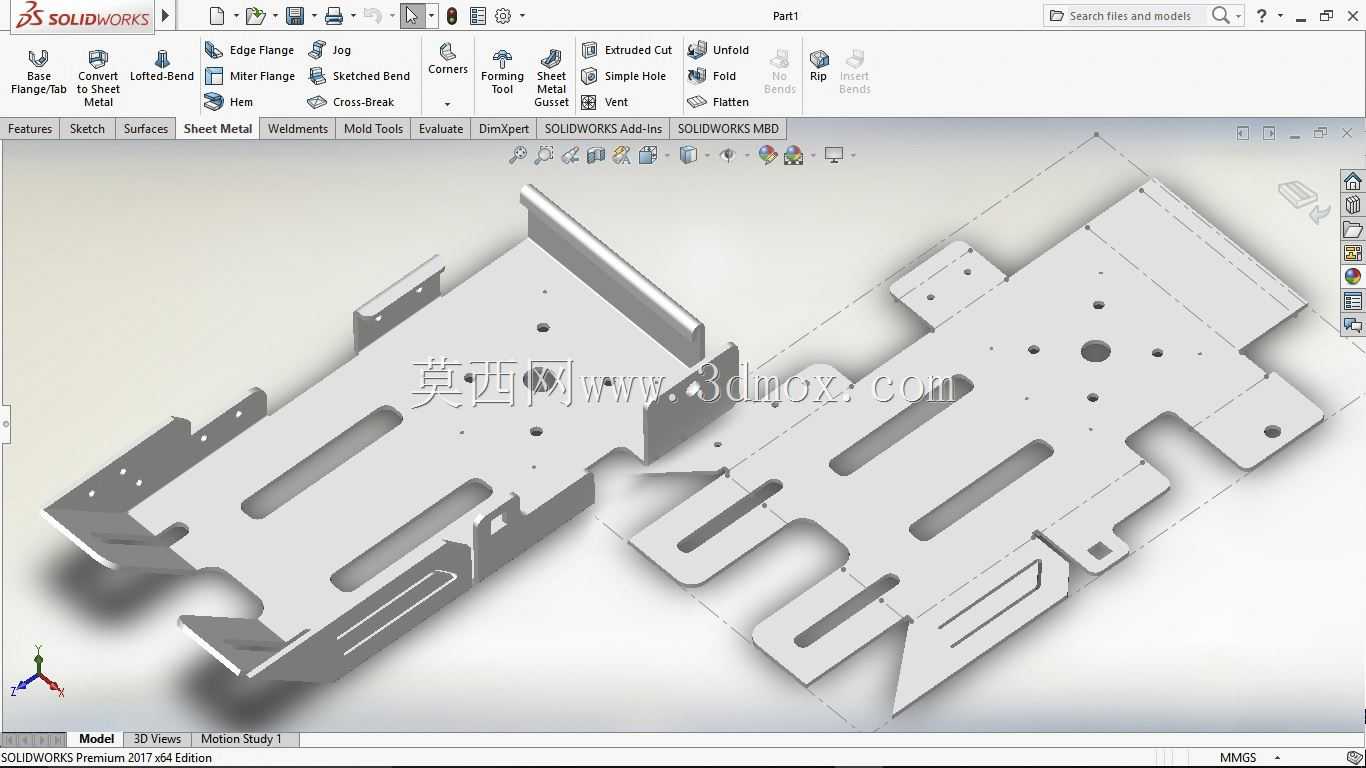

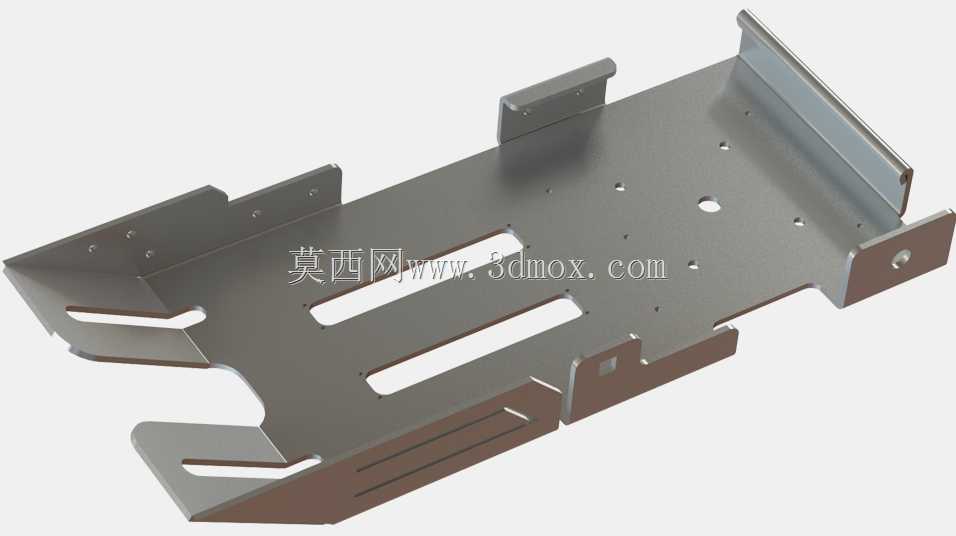

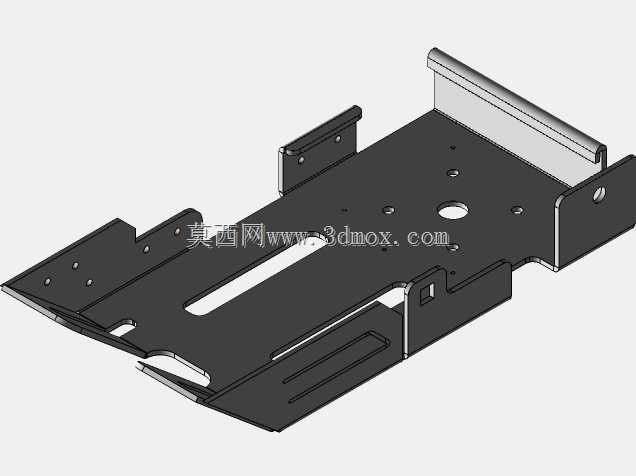

　　这类金属板件多应用于工业电控设备、通讯机柜、自动化检测设备的内部安装工位，作为各类电子模块、小型气动元件、传感组件的承载基体，在设备内部承担载荷分散、安装定位、走线避让的多重作用。从结构形态来看，板件采用一体化钣金冲压折弯成型工艺，整体无额外焊接拼接结构，所有弯折边均做了圆角过渡处理，避免应力集中导致的板件形变，同时弯折形成的立边能够提升整体板面的抗扭刚度，在承受单侧载荷时不会出现大面积翘曲。板面上分布的多组不同孔径的通孔，分别对应不同规格紧固件的安装需求，其中大尺寸圆孔用于走线或大规格螺栓贯穿，长条形腰型孔则用于补偿安装时的位置公差，允许装配人员在一定范围内调整搭载元件的固定位置，抵消钣金加工或机架焊接带来的累计误差，

　　降低现场装配的对位难度。板件边缘的多组异形缺口并非随意开设，一部分缺口用于避让设备内部的凸起结构、相邻板件的连接边，避免装配时出现干涉，另一部分缺口则作为走线槽位，方便设备内部线束的规整排布，防止线束被板件锐边割破绝缘层。在设计这类板件时，首先需要确认安装边界的尺寸约束，板件的整体外轮廓必须匹配设备内部的安装腔体尺寸，所有弯折边的高度不能超出腔体的内部净空，同时要预留足够的操作空间，方便装配人员使用工具拧紧紧固件。板件的厚度选择需要结合承载重量计算，常规搭载轻量电子元件的场景下选用1.5mm至2mm厚度的冷轧钢板即可满足刚度需求，若搭载较重的电源模块或气动组件，则需要适当增加板厚，或是在板件背面增加压铆加强筋提升承载能力。

　　板面的孔位排布需要提前匹配搭载元件的安装孔距，腰型孔的长度方向需要对应公差补偿的方向，通常沿设备的长度或宽度方向设置，避免出现孔位错位无法安装的问题。板件的折弯角度需要严格控制在90度公差范围内，折弯处的内R角需要匹配板材厚度，防止折弯时出现板材开裂的问题，同时所有外露的锐边都需要做去毛刺处理，避免装配过程中划伤操作人员或是损坏元件线束。在实际装配场景中，这类金属板件通常通过侧边的安装孔固定在设备的机架立柱上，或是通过卡扣结构卡接在机柜的安装梁上，板件上的各个安装位可以根据需求搭载不同的功能模块，模块化的设计能够提升设备的组装效率，后期维护时也可以单独拆下板件更换元件，无需拆解整个设备腔体。从结构强度角度分析，

　　板件上的开槽位置需要避开主要的受力路径，不能在承载载荷的集中区域开设大尺寸缺口，防止板件在长期受力后出现断裂变形，对于需要承受交变载荷的安装位，还需要在孔位周边增加压铆螺母或是翻边强化结构，提升螺纹连接的可靠性，避免长期震动导致紧固件松脱。这类板件的表面处理通常根据使用场景选择，常规工业环境下采用镀锌处理即可满足防锈需求，在有外观要求或是腐蚀环境下，则可以采用喷塑或是不锈钢材质加工，提升板件的环境适应能力。
