工字钢构件静力学应力仿真分析模型

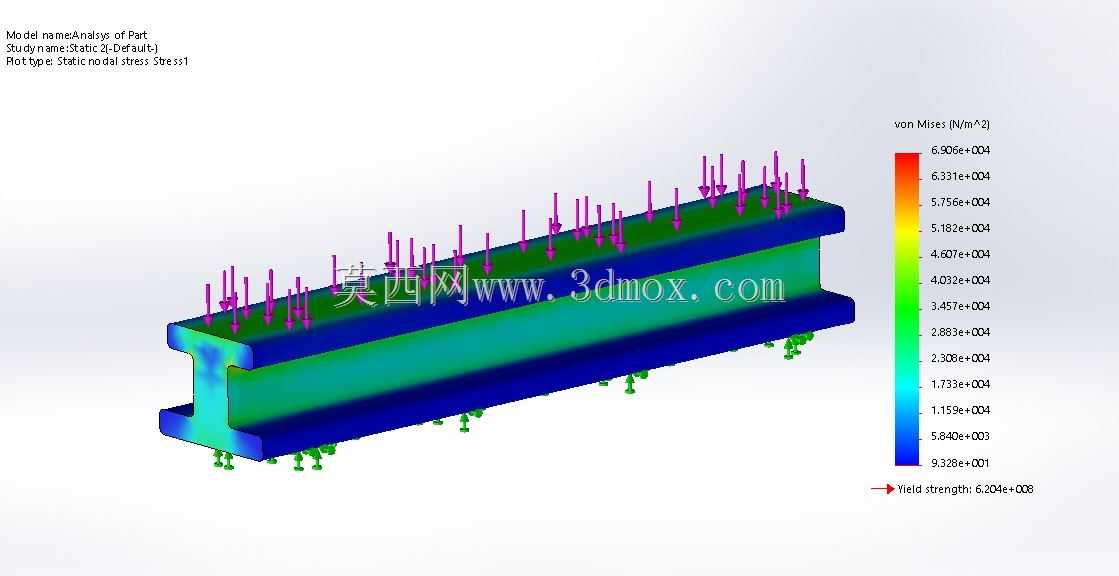

　　在厂房承重梁设计、桥梁临时支撑构件选型、重型设备机架搭建这类工程场景里，工字钢作为常用的受弯型材，其受力后的应力分布状态直接决定结构的安全冗余度，很多现场出现的型材变形、焊缝开裂问题，本质都是前期未精准核算应力集中区域导致的。这个仿真模型还原了工字钢在均布载荷加局部集中载荷工况下的受力状态，模型里的约束设置完全匹配实际安装场景：工字钢下翼缘的支撑点按照实际工程中垫铁布置的位置设置固定约束，上翼缘施加的载荷既包含了上部铺设平台传递的均布面载荷，也叠加了设备支腿位置的集中载荷，和现场实际受力边界高度吻合。从设计思路来看，做这个仿真的核心目的不是单纯输出应力云图，

　　而是要提前预判型材的危险截面位置——很多工程人员选工字钢时只查型钢表的抗弯截面模量，默认最大应力出现在跨中位置，但实际工况里如果有局部集中载荷，应力集中点往往会偏移到载荷作用点附近的腹板与翼缘过渡位置，这个模型就清晰呈现了这一特征：云图里高应力区域除了跨中腹板位置，集中载荷作用点下方的翼缘圆角过渡区应力值也接近许用应力阈值，这部分如果在设计时遗漏加强，长期受载很容易出现翼缘局部屈曲的问题。模型里的应力标尺采用米塞斯等效应力准则，完全符合金属结构件的静强度校核标准，能直观看到不同位置的应力数值梯度，从蓝色的低应力区到红色的高应力区的过渡，也能反映出型材受力后的力流传递路径：载荷从上翼缘传入后，通过腹板向两侧支撑点传递，

　　上下翼缘主要承担弯曲正应力，腹板主要承担剪应力，这和材料力学里的工字钢受力理论完全对应，但比理论计算更精准的是，仿真还原了圆角过渡、约束点局部挤压这些理论计算容易简化忽略的细节。在安装边界的考量上，模型里的约束点没有采用完全固定的理想约束，而是给支撑位置加了微小的位移自由度，匹配实际工程中垫铁存在微量压缩变形的真实情况，避免因为约束过刚导致仿真应力值比实际偏小，给设计留下安全隐患。做这类结构仿真时，网格划分的精度也直接影响结果准确性，这个模型在应力集中的圆角区域、载荷作用区域做了网格加密，其他低应力区域采用较粗的网格，既保证计算精度，也控制了计算规模，和实际工程中做有限元分析的网格处理逻辑一致。对于结构设计从业者来说，

　　这类仿真模型的参考价值在于，能打破纯理论计算的局限性，看到真实载荷下型材的应力分布细节，比如很多人以为工字钢腹板中间位置剪应力最大，但在有局部集中载荷的情况下，支撑点附近的腹板剪应力反而会更高，这部分如果不做仿真校核，只按理论公式配置加劲肋，很容易出现腹板局部失稳的问题。另外模型里呈现的应力分布规律，也能给现场安装提供指导：比如在集中载荷作用位置的工字钢内部加焊横向加劲肋，就能有效降低该区域的应力集中系数，不用盲目增大工字钢的型号，就能在控制成本的前提下提升结构承载能力。在重型货架的横梁设计、起重设备的承重大梁校核、建筑施工的模板支撑体系验算场景里，这种基于实际边界的应力仿真结果，能直接给型材选型、加强结构布置提供量化依据，避免选型过小导致结构安全隐患，也能防止选型过大造成材料浪费。
