可转位数控面铣刀结构设计方案

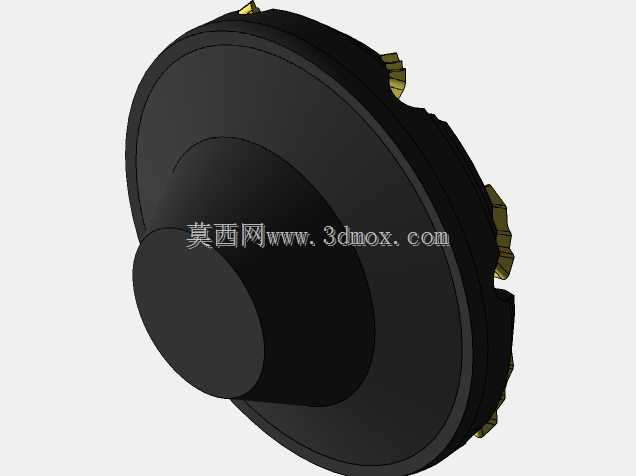

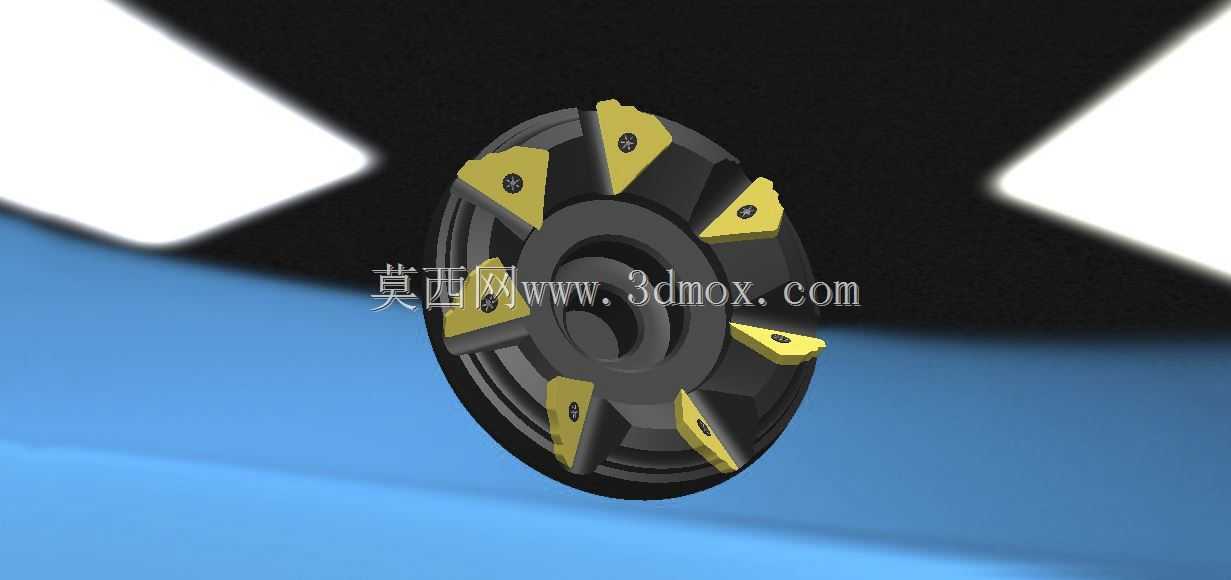

　　这款可转位面铣刀主要面向平面铣削加工场景，在箱体类零件端面加工、大型钢结构件平面粗精加工、模具钢坯料开粗等工序中应用广泛，适配立式加工中心、龙门铣床、数控镗铣床等主流机加工设备的主轴接口，可完成从大余量去除到高精度平面成型的全流程加工需求。刀体采用整体合金钢材质经调质处理加工而成，核心安装基准为中心定位孔，孔内设计有键槽结构，可与机床主轴端面的传动键配合传递切削扭矩，避免大进给切削时刀体与主轴出现相对打滑；刀体背部的定位端面与主轴端面贴合，保证安装后刀体的端面跳动控制在微米级精度范围内，减少加工过程中的振动冲击。刀体周向均匀分布多个刀片安装位，每个安装位设计有独立的刀片定位槽、楔块锁紧结构与调整垫片，

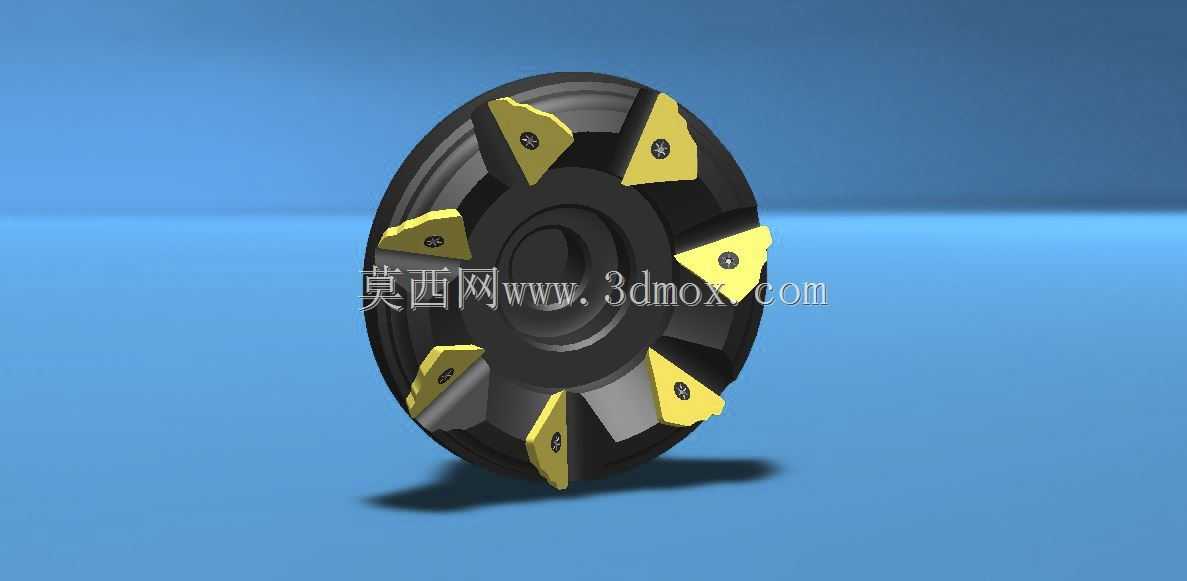

　　刀片采用多边形硬质合金可转位结构，单刀片具备多个切削刃，当某一刃口出现磨损后，只需松开锁紧楔块将刀片转动一个角度即可使用新的切削刃，无需重新拆卸刀体与对刀，大幅缩短换刀辅助时间，降低加工辅助成本。刀片安装时通过定位槽的三个支撑面实现完全定位，保证每个刀片的切削刃相对于刀体基准的位置精度一致，切削过程中各刀片受力均匀，避免单刃过载导致的崩刃问题。刀体上的刀片安装位设计有合理的轴向与径向角度，主偏角适配通用平面铣削需求，可在加工时形成合适的切削厚度，减少切削力对主轴的径向载荷，同时刃倾角的设计可引导切屑向远离加工表面的方向排出，避免切屑刮伤已加工的工件平面。刀体的排屑槽采用大圆弧过渡结构，可在高速铣削时快速将带状切屑导出切削区域，

　　避免切屑在刀体容屑槽内堆积造成的二次切削问题，同时减少切屑与刀体的摩擦，降低切削过程中的热量累积。刀体的整体直径覆盖常用加工规格，安装时需保证中心定位孔与主轴同轴度误差在允许范围内，锁紧时需按对角顺序拧紧安装螺栓，避免刀体安装偏斜导致的加工平面度超差。在加工不同材质工件时，可更换对应材质牌号的刀片，无需更换整个刀体，适配钢件、铸铁、不锈钢、有色金属等多种材质的平面加工需求。刀体的动平衡性能经过优化设计，可适配中高速铣削工况，减少高速旋转时的离心力振动，提升加工表面质量与刀具使用寿命。刀片的楔块锁紧结构具备足够的夹紧力，即使在大切深、大进给的粗加工工况下，也能保证刀片不会出现位移或飞出的安全隐患，同时锁紧结构操作简便，

　　现场操作人员无需专用复杂工具即可完成刀片转位与更换。刀体表面做了耐磨涂层处理，可减少切屑冲刷与切削液腐蚀带来的刀体损耗，延长刀体整体使用寿命，降低长期加工的刀具耗材成本。在实际加工应用中，该款面铣刀可根据加工余量选择合适的切削参数，粗加工时可采用大切深、中等进给的参数组合快速去除余量，精加工时可采用高转速、小切深、快进给的参数获得较高的表面光洁度，减少后续磨削或刮研的工序余量。
