工业用方形金属支撑框架结构设计

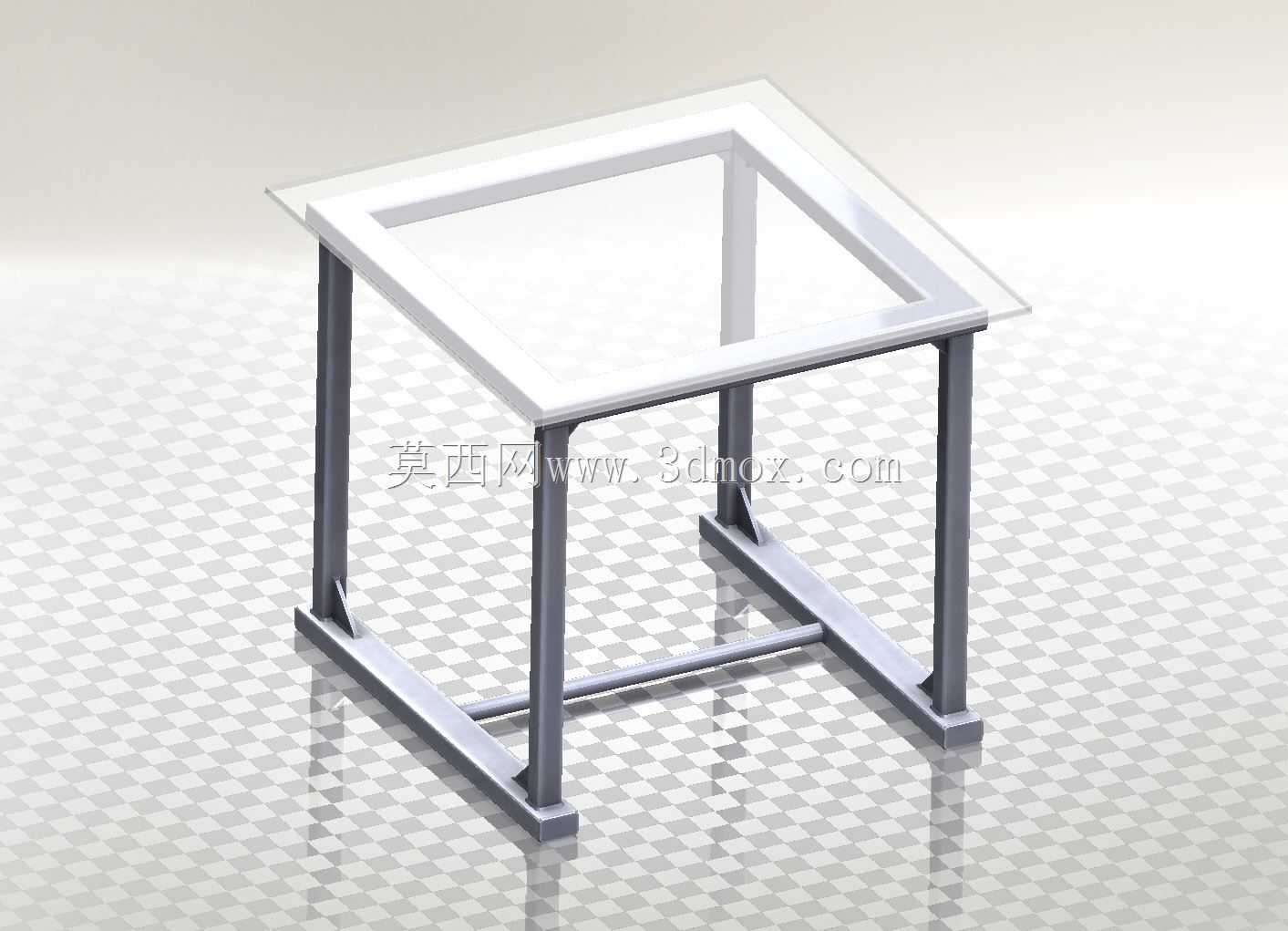

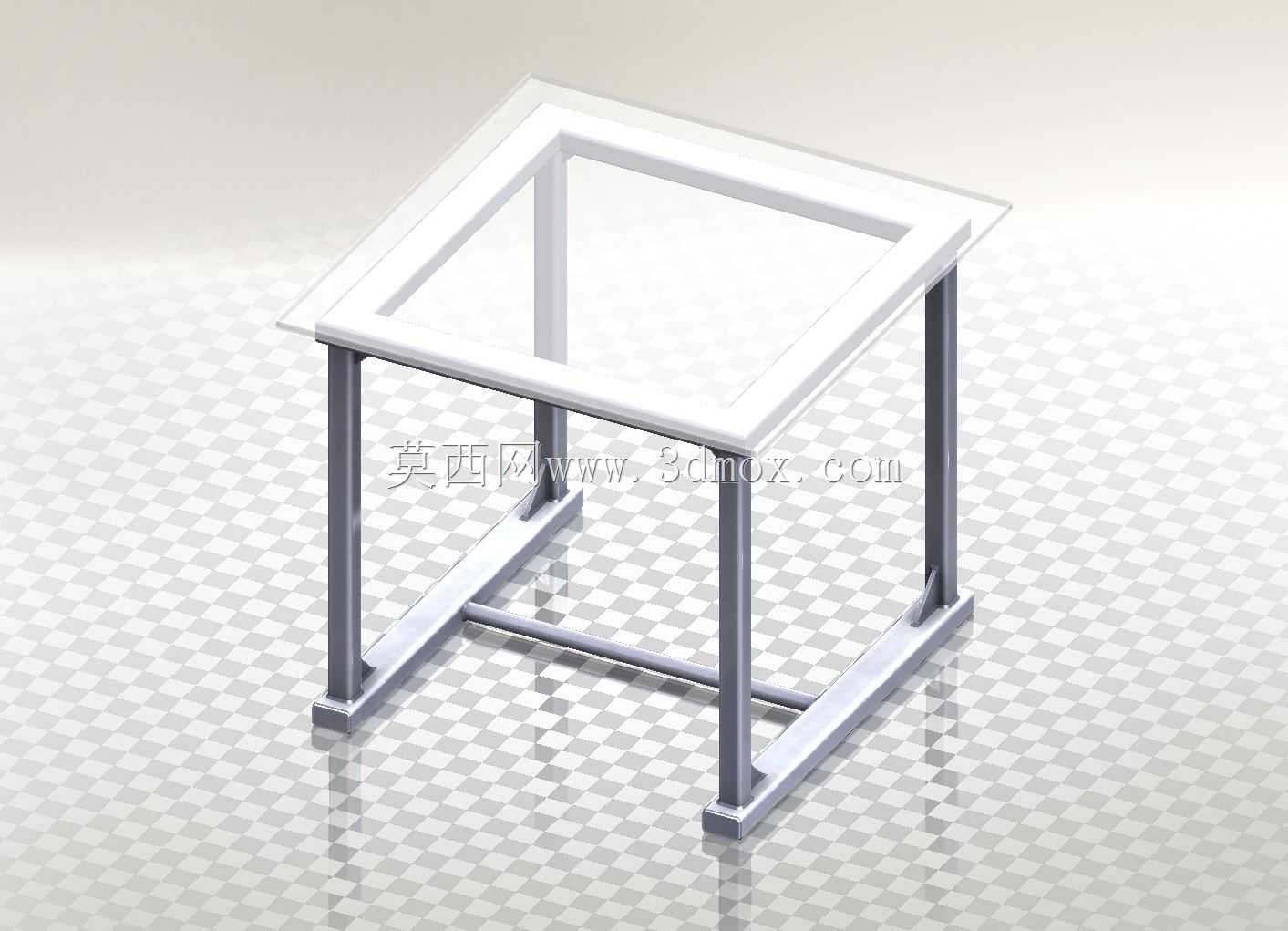

　　这款金属支撑框架在车间现场的应用场景十分广泛，既可以作为小型检测设备的承载基座，也能搭配台面板用作工位操作支撑，部分轻载装配工位也会采用同结构形式的架体来放置工装与待加工工件。从实际使用角度出发，这类框架的核心用途是提供稳定的水平支撑面，将上部载荷均匀传递到四根立柱，再通过底部的落地横撑分散到地面，避免局部应力集中导致架体变形。

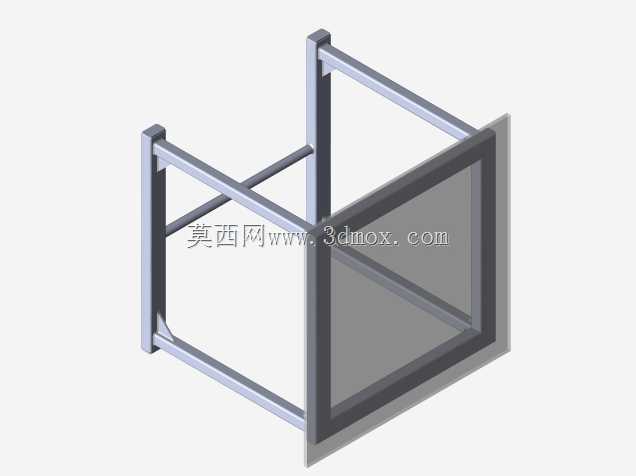

　　设计过程中首先考虑的是载荷传递路径的合理性，上部采用方形框式结构，边框采用等截面金属型材拼接，四个角部做刚性连接，保证台面放置物体时不会出现边框翘曲；四根立柱垂直布置在上框的四个角点正下方，没有偏置设计，能让竖向载荷直接沿立柱轴向传递，减少立柱承受的附加弯矩。底部的横撑采用前后通长、左右连接的布局，一方面将四根立柱的下端连接为整体，提升整个架体的抗侧倾能力，避免受水平推力时立柱出现歪斜，另一方面横撑直接接触地面，增大了架体与地面的接触面积，降低对地压强，在普通环氧地坪上使用也不会出现压痕。

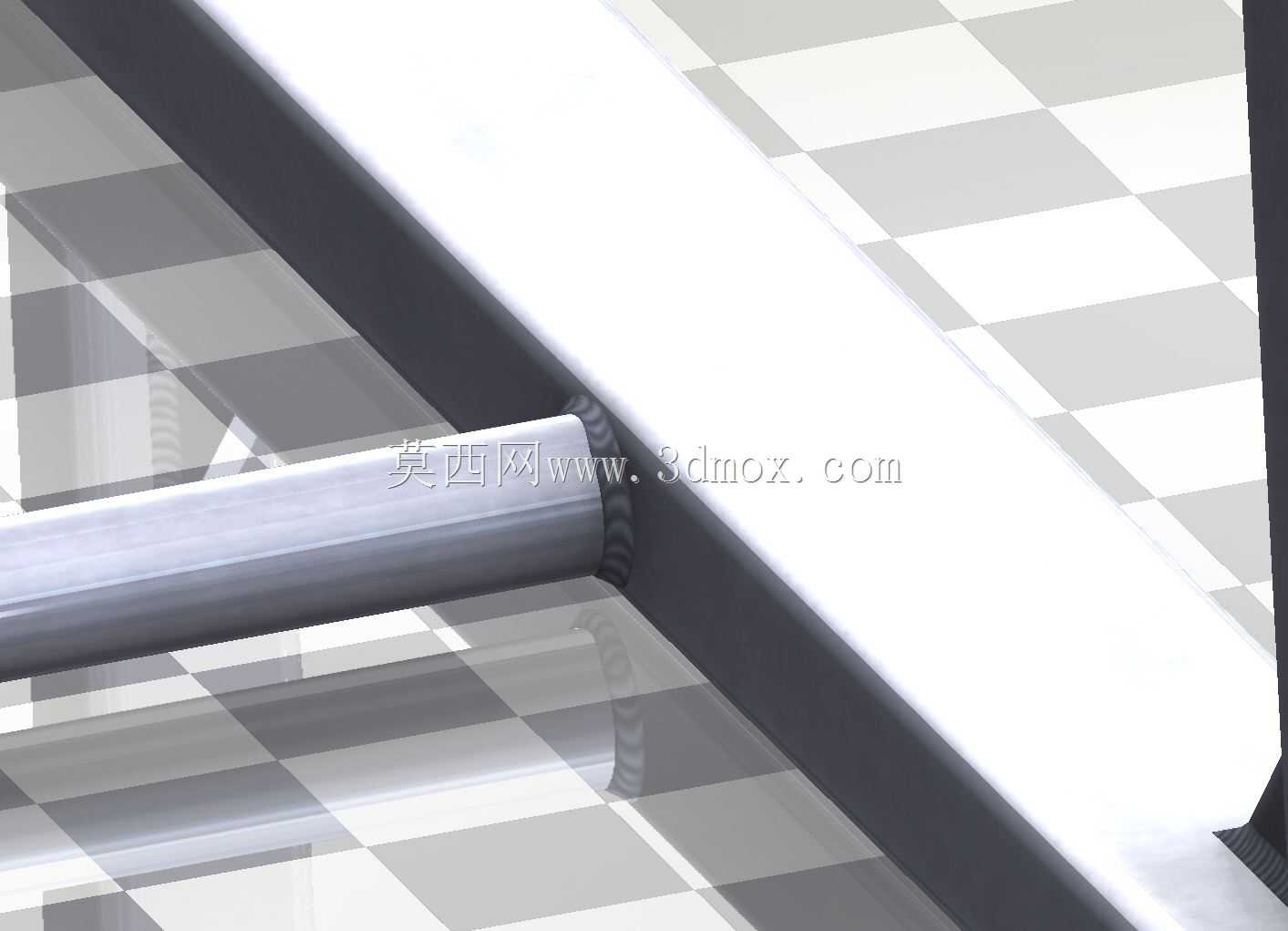

　　从功能特性来看，这款框架没有多余的冗余结构，所有型材都参与受力，整体自重较轻但刚性足够，日常使用中放置百公斤级的设备或工件不会出现可见形变。框架上部的方形内框预留了充足的中空空间，若用于安装需要底部走线、接管路的设备，管线可以直接从中空区域穿过，不需要额外在台面上开孔走管，现场布线更加规整。立柱与上下框的连接节点采用满焊处理，焊后做打磨平整，既保证连接强度，也避免焊渣凸起影响后续台面板的安装贴合度。

　　外形尺寸方面，上部方形框的边长适配常规的小型设备安装尺寸，立柱高度符合人体站立操作的舒适高度范围，底部横撑向外伸出的距离经过核算，保证架体在承受偏载时的稳定系数满足安全要求，不会出现侧翻风险。安装边界上，这款框架不需要做额外的地面固定，依靠自身结构稳定性即可满足使用要求，放置时只需要保证地面平整度在常规车间允许范围内，若地面存在轻微不平，可以通过在横撑底部加调整垫铁的方式调平水平，调平过程不需要拆解架体，现场安装十分便捷。

　　在结构细节处理上，所有型材的外露端面都做了封边处理，避免型材内部积灰积水，延长架体的使用寿命；框架的棱角位置都做了小倒角打磨，避免现场操作人员磕碰受伤。这类框架的结构形式具备很强的拓展性，若有更高的承重需求，可以在不改变整体外形尺寸的前提下，更换壁厚更大的型材，或是在立柱中部增加横向连接杆件提升整体刚性；若需要搭配移动功能，也可以在底部横撑的四个角点安装脚轮，直接转换为移动推车架体使用，不需要对主体结构做大幅改动。

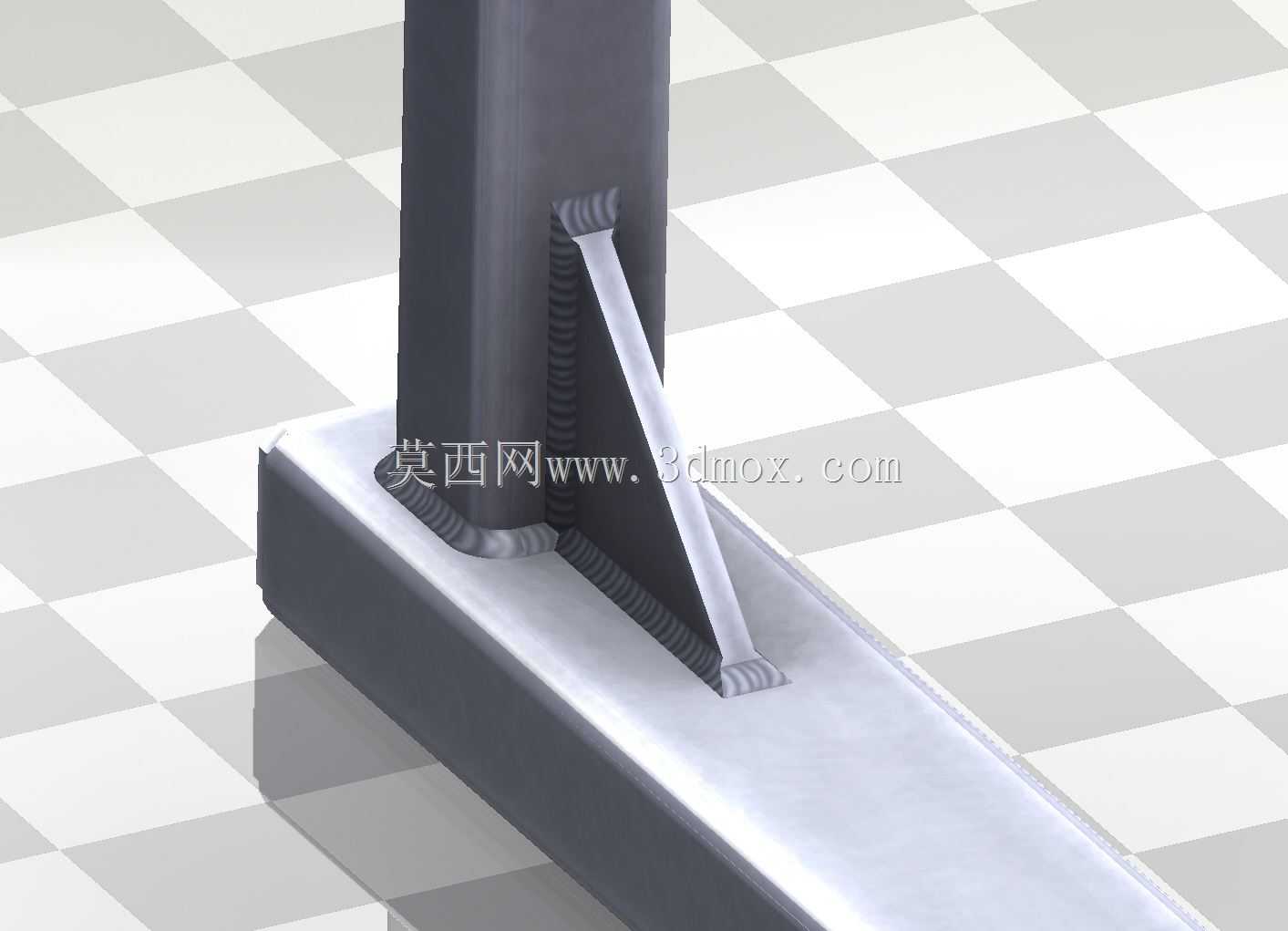

　　实际建模过程中，这类框架的型材拼接需要重点控制角部的对齐精度，保证相邻型材的接触面完全贴合，避免焊接后出现尺寸偏差；立柱的垂直度需要在装配时做校验，保证四根立柱的竖向偏差在允许范围内，避免上部框架安装后出现水平度超差的问题。底部横撑与立柱的连接位置需要做加强处理，因为这个位置是载荷传递的关键节点，也是日常使用中容易受碰撞的位置，足够的焊缝强度能避免架体受撞击后出现节点开裂。对于需要在框架上安装额外附件的场景，比如侧边挂工具盒、安装电源插座面板，可以直接在立柱或边框的型材上钻孔固定，不需要额外焊接安装座，型材的平整表面为后续附件加装提供了充足的安装面。
