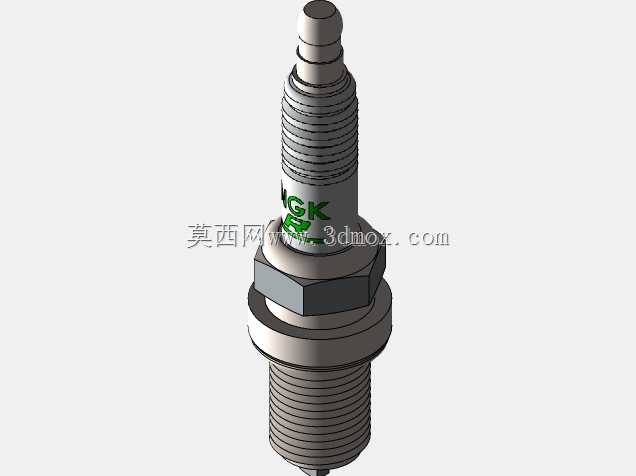

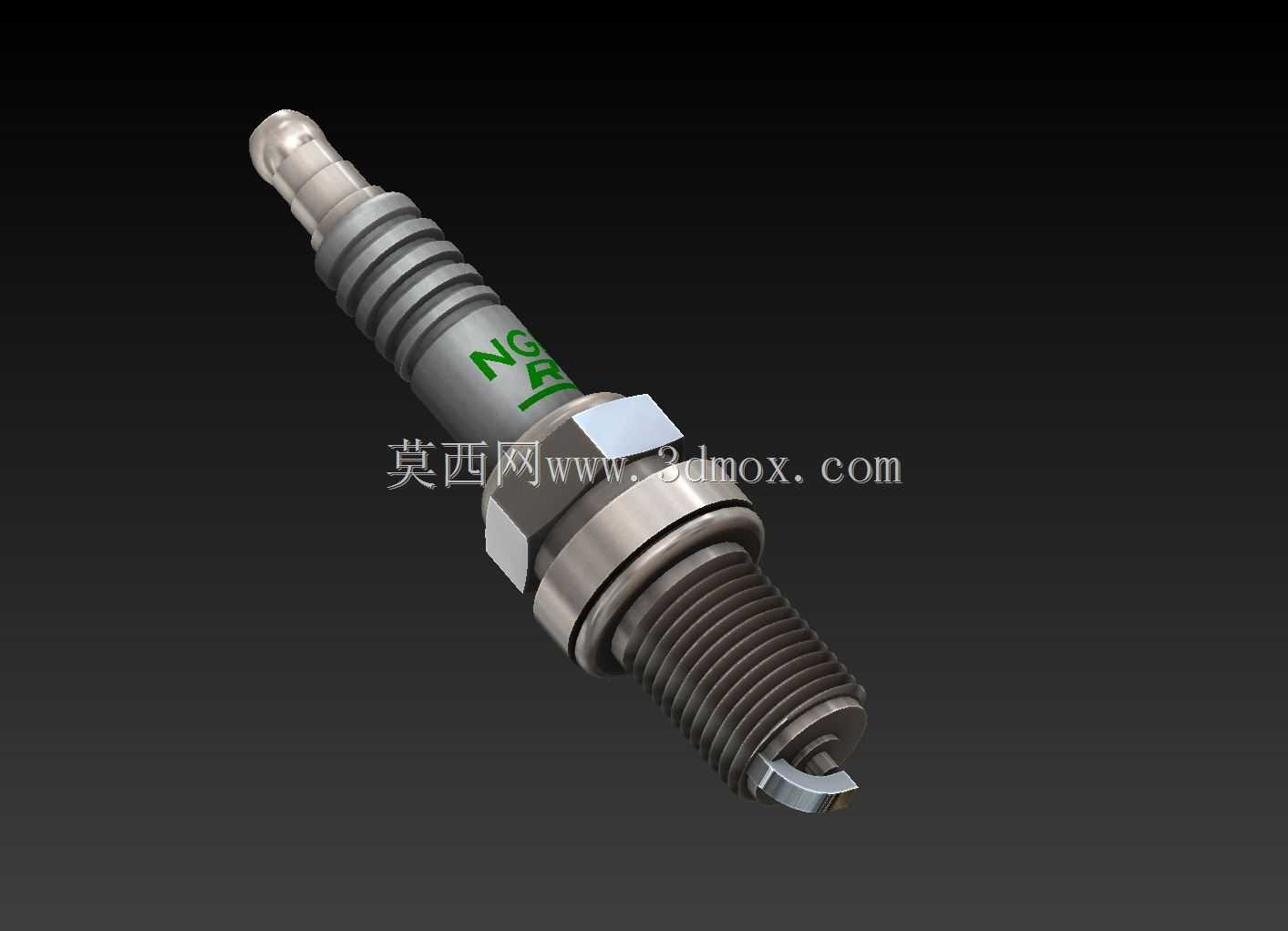

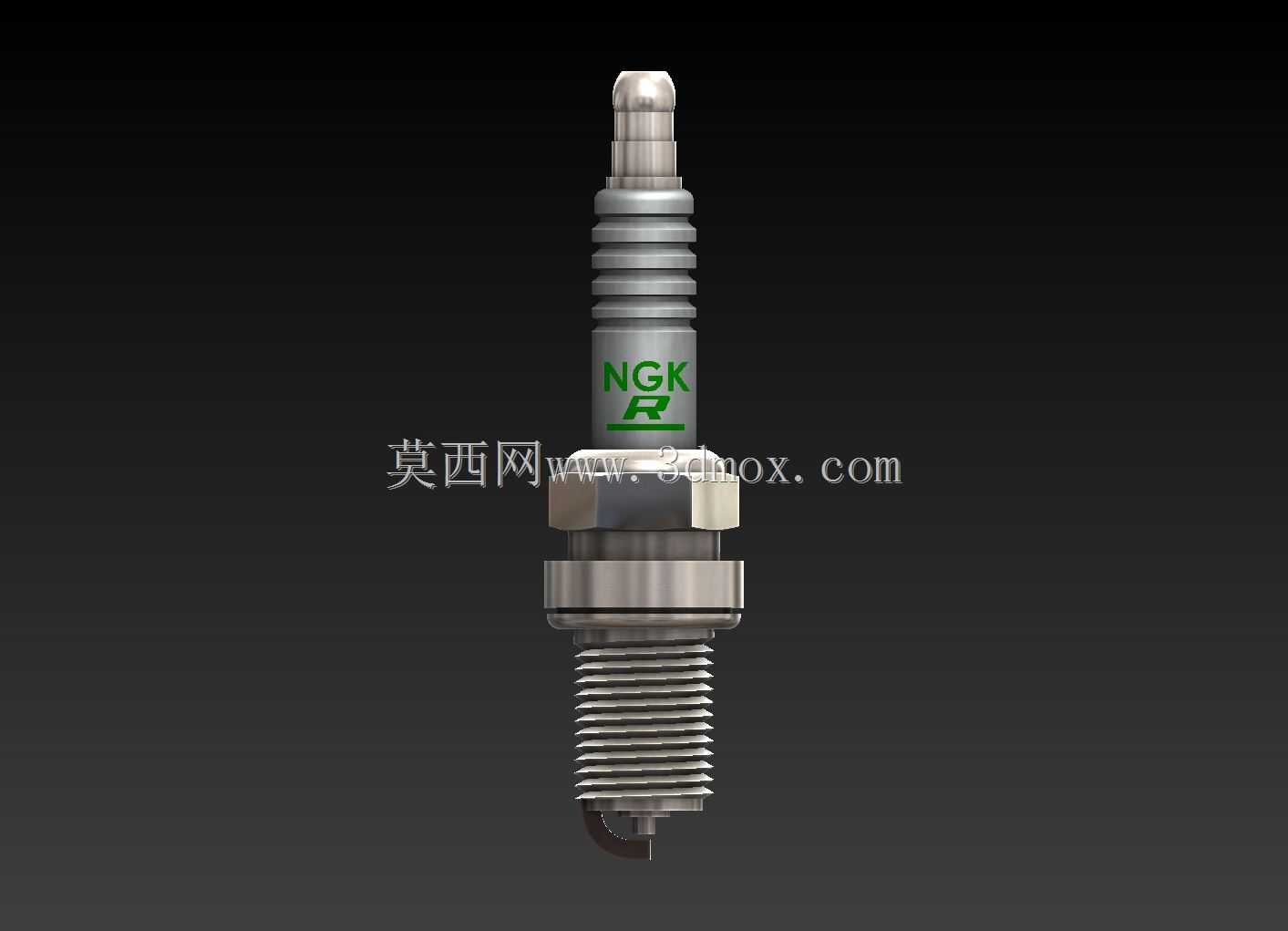

NGK火花塞高精度三维结构数模

　　本次呈现的火花塞三维数模，完整还原了量产车用NGK火花塞的全尺寸结构细节，覆盖从接线端子到点火电极的全部装配特征，可直接用于发动机点火系统匹配设计、维修教学演示、虚拟装配校验等场景。在车用内燃机、小型通用汽油机、摩托车主发动机的点火系统中，火花塞是核心执行部件，负责将高压线圈输出的脉冲高压电引入燃烧室，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，其结构匹配度直接决定发动机点火稳定性、燃烧效率与排放表现。

　　从结构设计逻辑来看，该数模严格遵循量产火花塞的工程设计规范：最上端的接线螺母采用滚花防滑结构，适配高压点火线的卡扣式或插接式连接，保证高压传输过程中无松脱、无跳火漏电问题；接线螺杆向下连接密封电阻层，内置的阻尼电阻可有效抑制点火过程产生的电磁干扰，避免干扰车载电控系统、通讯设备的正常工作；绝缘瓷体采用高氧化铝陶瓷材质的结构设计，数模还原了瓷体的多道伞棱结构，该结构可大幅增加瓷体表面爬电距离，避免高压电沿瓷体表面与壳体导通出现漏电闪络，同时瓷体与金属壳体的配合位置设计有多层密封垫圈，保证燃烧室高温高压气体不会从装配缝隙泄漏。金属壳体部分还原了六角拧动面与公制安装螺纹结构，六角对边尺寸符合通用火花塞拆装扳手的标准尺寸，安装螺纹的螺距、有效旋合长度严格匹配主流汽油机缸盖的火花塞安装孔设计，壳体下方的密封垫圈为叠层金属结构，拧紧后可填充缸盖安装面的微观不平度，实现安装位置的气密封堵，同时可分散拧紧力矩带来的局部应力，避免缸盖螺纹孔变形损坏。

　　电极部分的结构还原精度达到装配级要求：中心电极从瓷体端部伸出，侧电极焊接在壳体下端面，二者的间隙值符合量产产品的标准设定，电极端面的形状、伸出长度完全匹配真实产品的点火位置要求，可直接用于燃烧室流场仿真、点火过程模拟的几何输入。在实际工程应用中，该数模可用于多个场景：新发动机开发阶段，可将数模导入缸盖总成进行虚拟装配，校验火花塞伸入燃烧室的深度是否合理，避免电极与活塞顶面、气门发生运动干涉，同时可匹配点火位置优化燃烧室形状，提升混合气燃烧效率；在售后维修培训场景中，可基于该数模生成爆炸视图、拆装动画，直观展示火花塞的内部结构与装配关系，帮助维修人员理解不同热值火花塞的结构差异、安装力矩控制要点；在三维建模教学场景中，该数模可作为典型轴类带多特征装配零件的建模参考，帮助学习者掌握螺纹、滚花、薄壁瓷体、焊接电极等不同特征的建模方法，理解工业产品中密封、绝缘、导电等功能需求对应的结构设计逻辑。

　　从安装边界来看，该数模标注的所有配合尺寸均符合行业通用标准，安装螺纹的公称直径、螺距、有效旋合长度可直接适配对应规格的缸盖安装孔，六角头的对边尺寸匹配标准套筒工具，接线端子的尺寸适配主流高压点火线接头，瓷体伞棱的最大外径满足安装孔的避让要求，不会出现装配干涉问题。数模中各零件的装配关系完全还原真实产品的压装、焊接工艺：瓷体与金属壳体之间为过盈压装配合，电阻层与接线螺杆、中心电极之间为导电密封胶粘接固定，侧电极与壳体端面为电阻焊固定，所有配合面的位置精度、公差设定均符合量产零件的工程要求，可直接用于生成工程图纸、制作3D打印样件用于结构验证。
