星形金属奖杯摆件三维结构设计

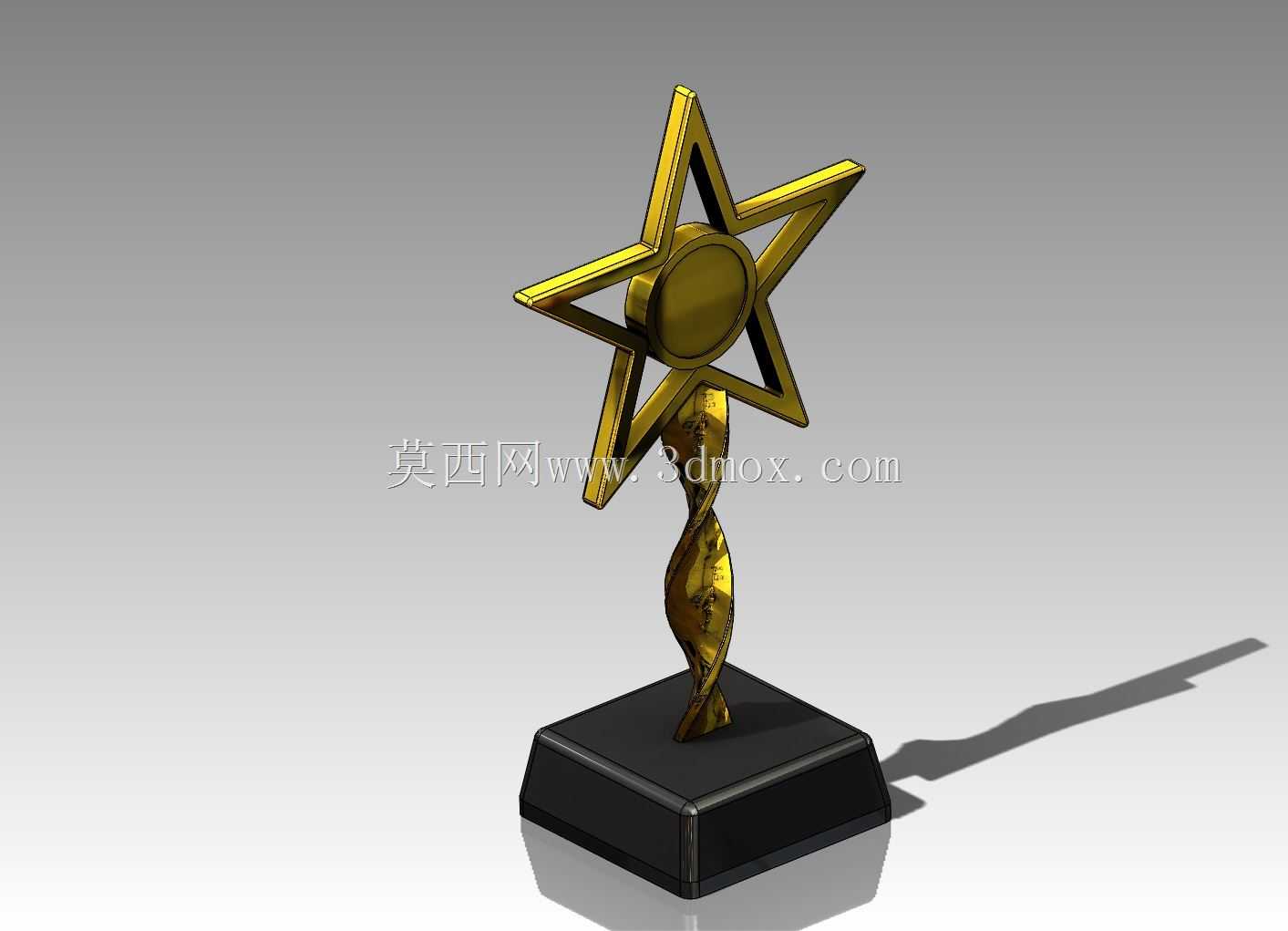

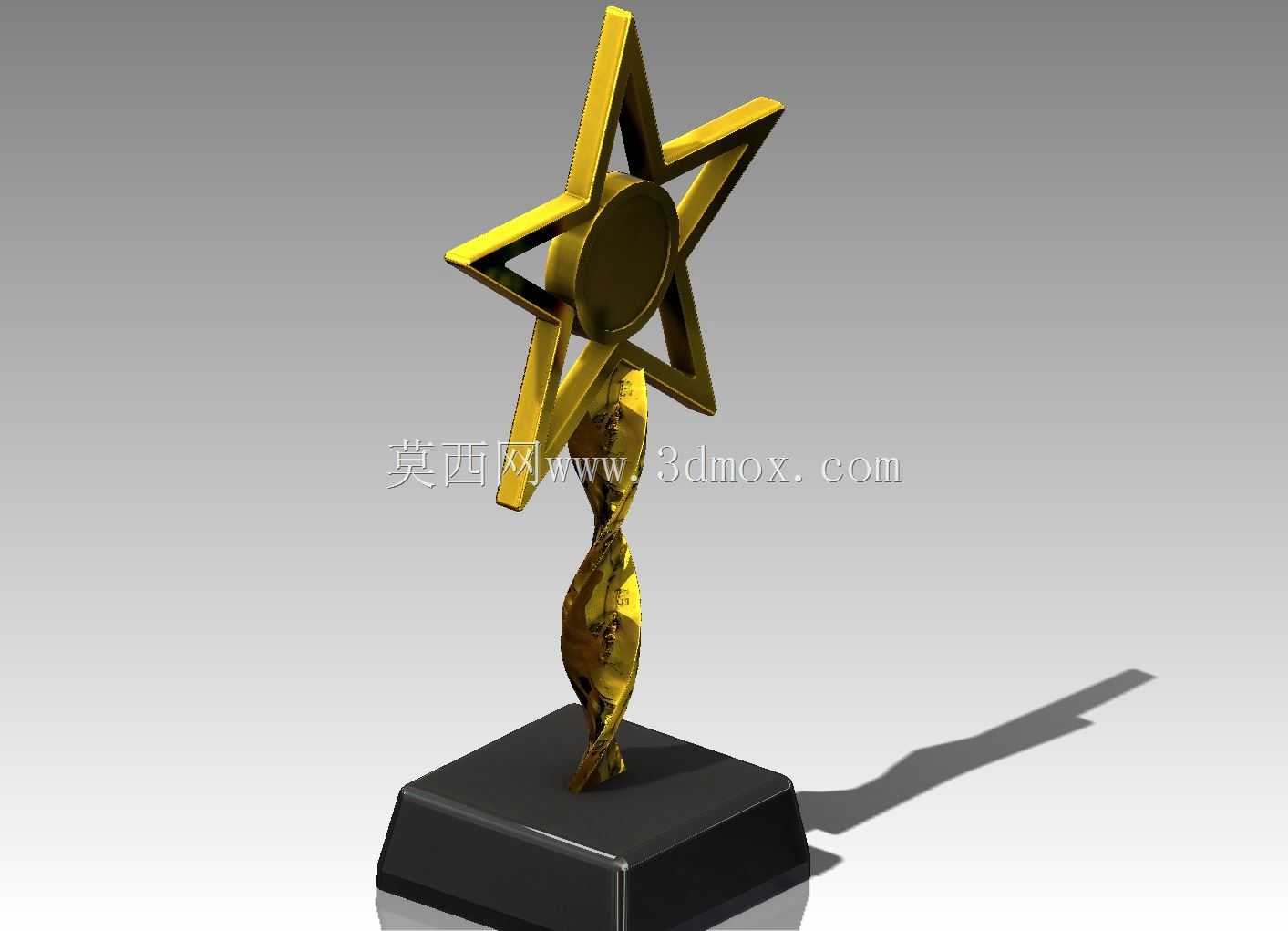

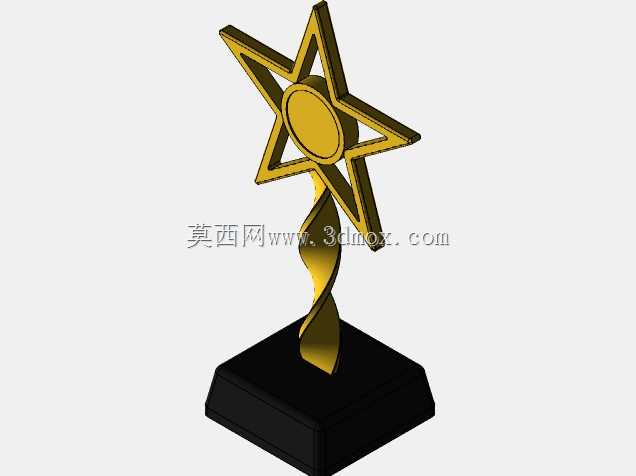

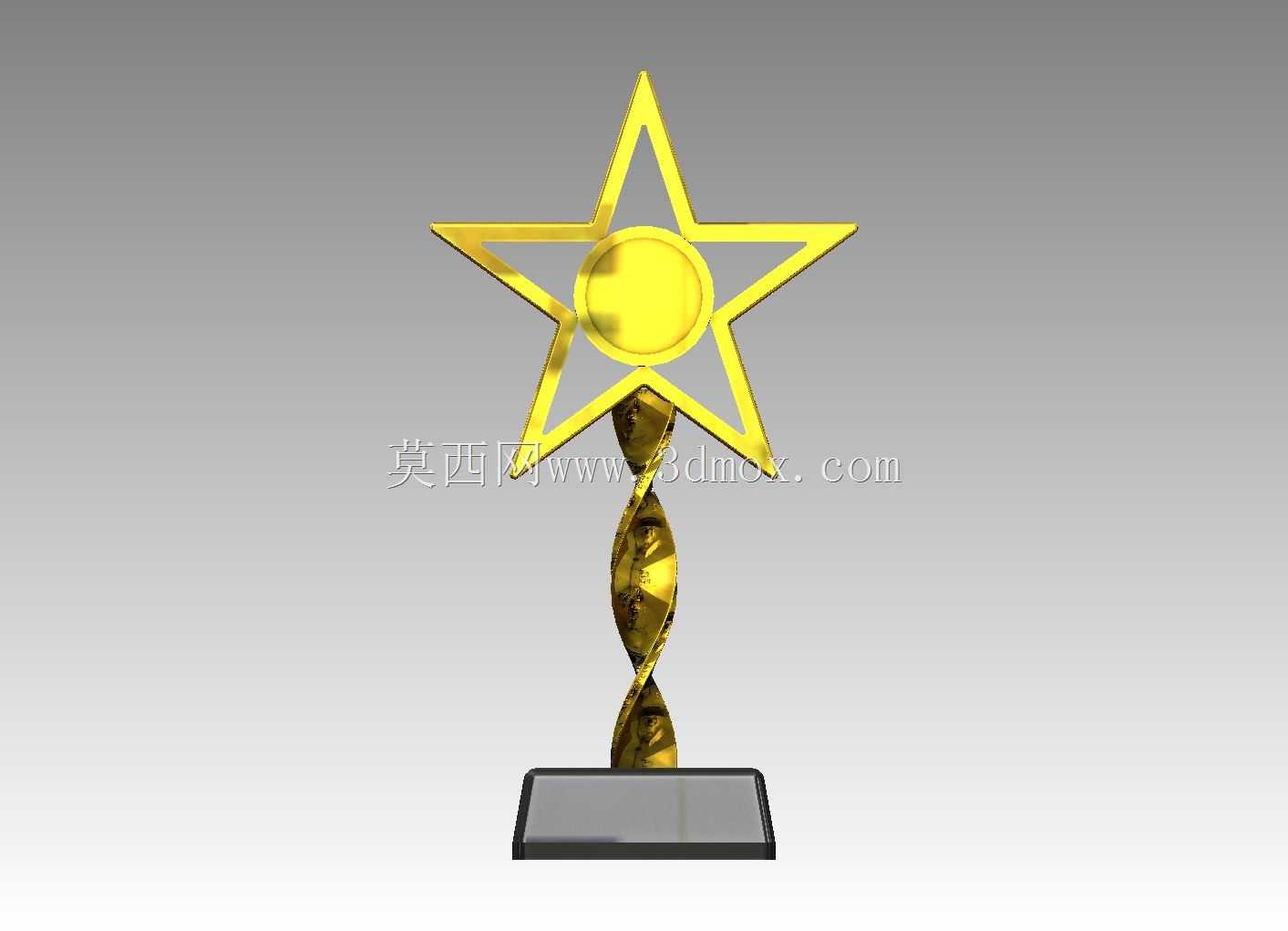

　　这款星形奖杯的结构设计，首先要考虑的是不同场景下的摆放稳定性，不管是企业年会的颁奖台、行业赛事的展示区，还是线下门店的荣誉陈列架，都需要保证放置后不会出现侧翻、倾倒的问题，所以底座部分的配重设计是整个结构的核心基础。从结构拆分来看，整个奖杯分为三个独立的功能模块，顶部的星形装饰主体、中部的扭转支撑柱、底部的方形配重底座，三个模块之间采用定位止口配合加粘接固定的方式，既可以满足不同材质表面处理的分件加工需求，也能保证装配后的整体同轴度，避免出现视觉上的歪斜。顶部的星形结构采用空心薄壁设计，壁厚控制在1.5mm左右，既可以降低整体的重量，减少中部支撑柱的承重负荷，也能在金属电镀处理时保证镀层的均匀附着，不会因为壁厚差过大出现镀层色差、

　　积瘤的问题；星形的六个尖角位置做了R0.8mm的圆角过渡，一方面是避免尖角位置在搬运、摆放过程中出现磕碰掉漆、划伤人员的问题，另一方面也能优化电镀时的电流分布，减少尖角位置的镀层烧焦缺陷。中部的扭转支撑柱采用渐变扭转的曲面造型，从底部与底座连接的圆形截面，向上逐渐过渡到与星形主体连接的圆形安装面，扭转角度控制在180度，曲面的顺滑度通过G2连续的曲率约束来保证，加工时无论是采用五轴铣削加工金属原型，还是开模做压铸量产，都能避免出现曲面褶皱、曲率突变的问题；支撑柱的内部同样做了空心减重设计，壁厚与顶部星形结构保持一致，连接位置的止口深度设计为5mm，配合间隙控制在0.1mm，装配时可以快速定位，不需要额外的工装夹具就能保证装配精度。

　　底部的方形底座采用实心结构，材质优先选用锌合金压铸做黑色喷塑处理，重量占整个奖杯总重量的60%以上，重心完全落在底座的几何中心范围内，底座的底部四个角位置设计有直径8mm、深度1mm的脚垫安装位，可以粘贴硅胶防滑脚垫，既可以避免底座划伤摆放的桌面、台面，也能增加接触面的摩擦力，即使摆放台面有轻微的倾斜，也能保证奖杯放置稳定。从安装边界来看，这款奖杯的整体外接矩形尺寸控制在120mm120mm280mm，底座的尺寸为100mm100mm40mm，摆放时只需要占用直径130mm的圆形台面空间就可以满足稳定放置的需求，不需要额外的固定结构，直接平放即可。在实际的应用场景中，这类奖杯除了作为赛事颁奖的荣誉载体，也可以作为定制化的纪念礼品，

　　在星形结构的中心圆形平面位置预留了激光雕刻的区域，可以雕刻赛事名称、获奖信息、企业logo等内容，雕刻区域的平面度控制在0.05mm以内，保证激光雕刻后的字迹清晰、深浅一致。设计过程中还要考虑不同加工工艺的适配性，如果是小批量定制生产，可以采用3D打印光敏树脂做表面电镀处理，分件的拼接位置设计在支撑柱与底座、支撑柱与星形结构的接缝处，拼接后做打磨抛光处理，完全可以隐藏拼接痕迹；如果是大批量量产，就可以采用锌合金压铸的工艺，分模线设计在星形结构的中心对称面以及支撑柱的扭转对称位置，后续抛光时可以快速去除分模线痕迹，降低量产的加工成本。另外，整个结构的所有外表面都没有倒扣结构，不管是机加工还是压铸生产，都不需要设计复杂的抽芯结构，能有效降低模具的加工难度和生产成本，表面处理的适配性也很强，除了常规的镀金、镀银处理，也可以做烤漆、喷塑、阳极氧化等不同的表面效果，满足不同活动场景的视觉风格需求。在结构强度校核方面，支撑柱的最小截面直径为12mm，采用锌合金材质时的屈服强度可以达到280MPa以上，完全可以承受顶部星形结构的重量，即使从1米的高度自由跌落到水泥地面，支撑柱也不会出现断裂、变形的问题，日常搬运、摆放过程中的轻微磕碰也不会造成结构损坏。
