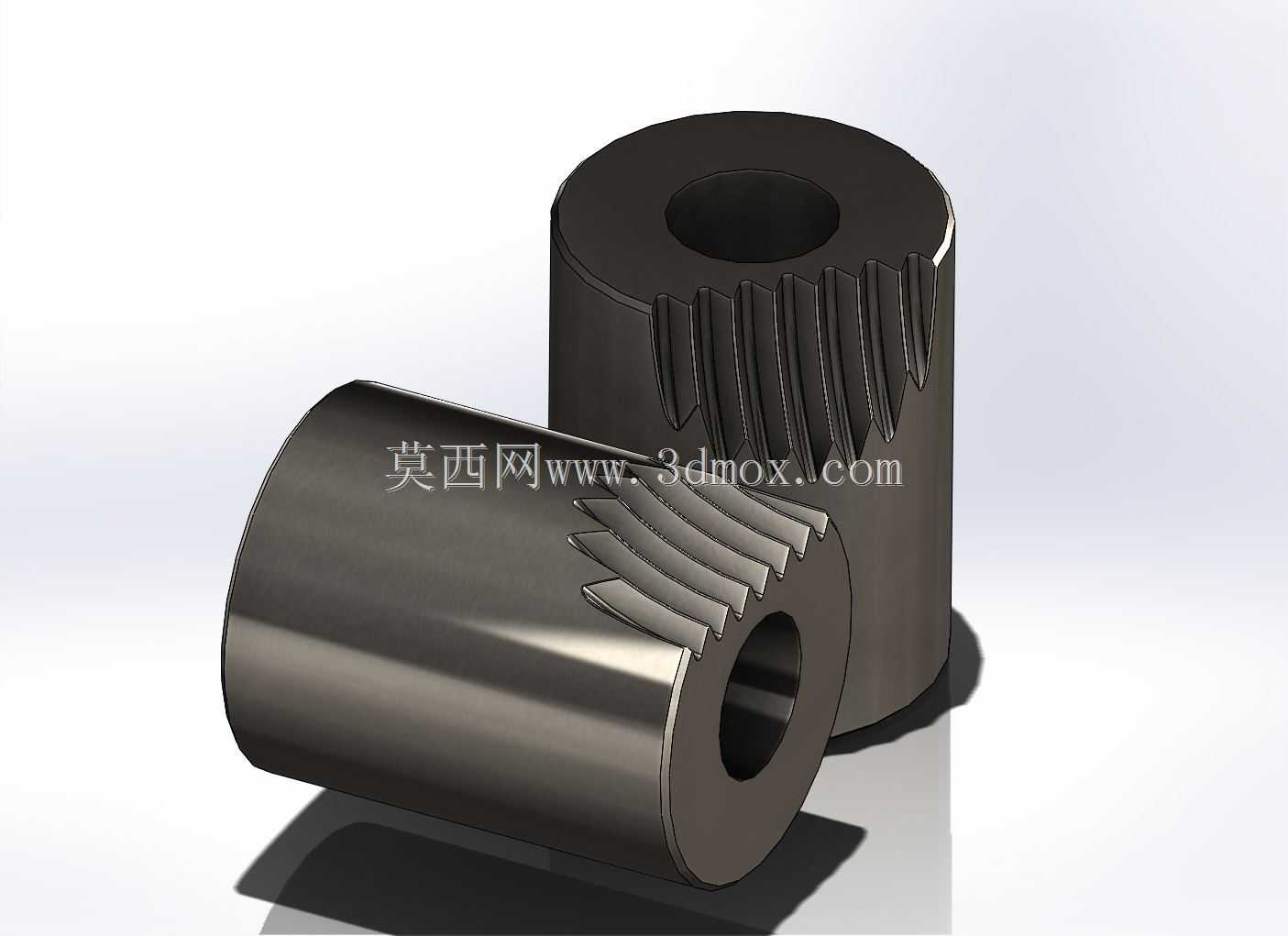

带端面齿槽的空心圆柱传动连接构件

　　这类带端面齿槽的空心圆柱构件，常被用在需要周向精准定位、同时传递小扭矩的传动链路里，比如轻工设备的进给机构、小型自动化生产线的工位转接部位，或是精密检测设备的轴系连接环节，相比普通平键连接，它的端面齿啮合结构能消除键连接带来的回程间隙，在需要频繁正反转的传动场景下，能有效降低传动冲击，提升工位重复定位的精度。从结构设计逻辑来看，构件主体采用空心圆柱构型，一方面是为了给穿轴、走线或是流体通路预留空间，减少不必要的材料占用，降低整体运动部件的惯量，尤其适合高速往复运动的工位，能减少驱动端的负载冗余；另一方面，空心结构的壁厚经过均匀化设计，在保证整体刚性的前提下，避免了实心结构带来的材料浪费，也能降低热处理环节的变形风险。

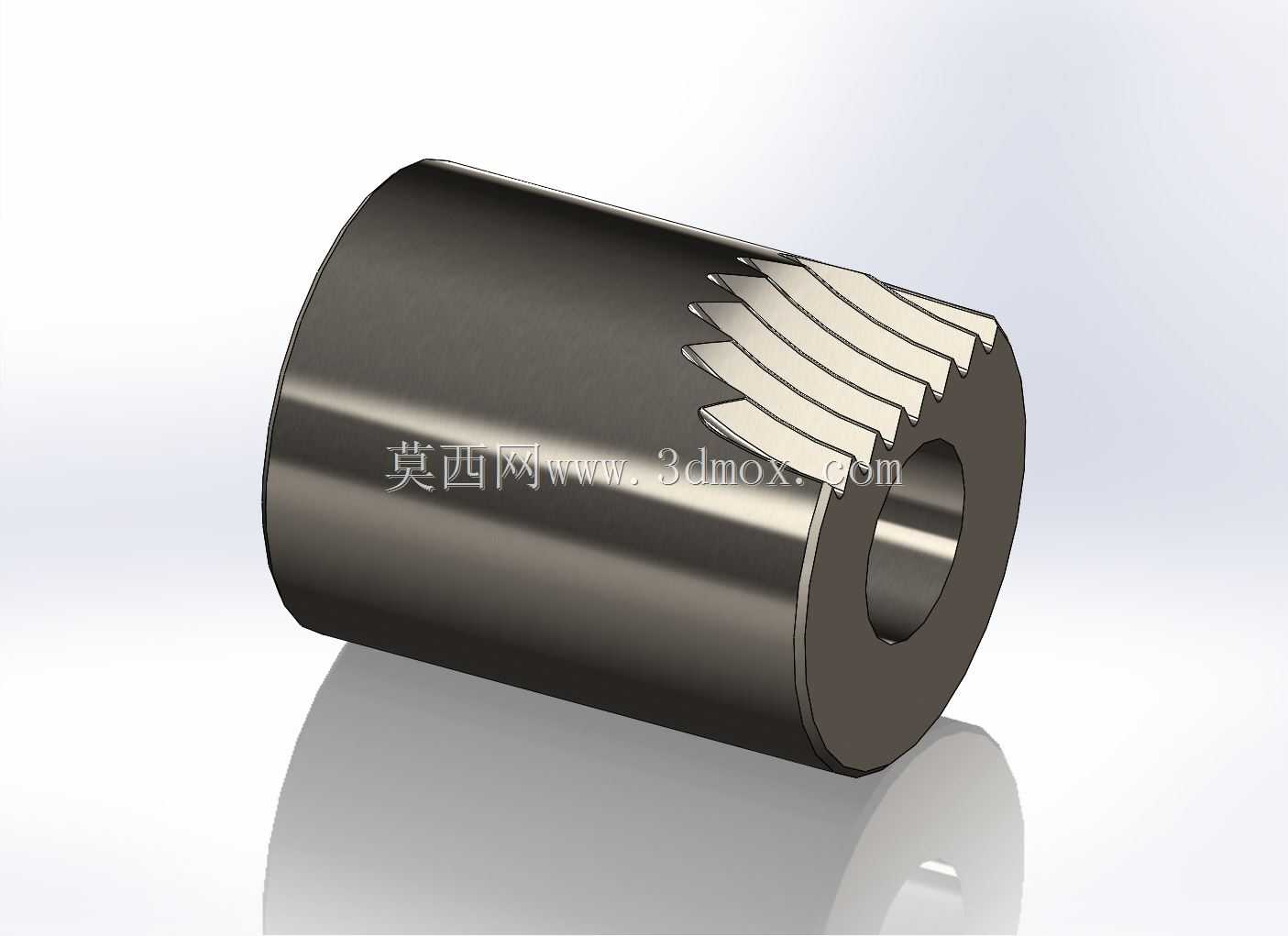

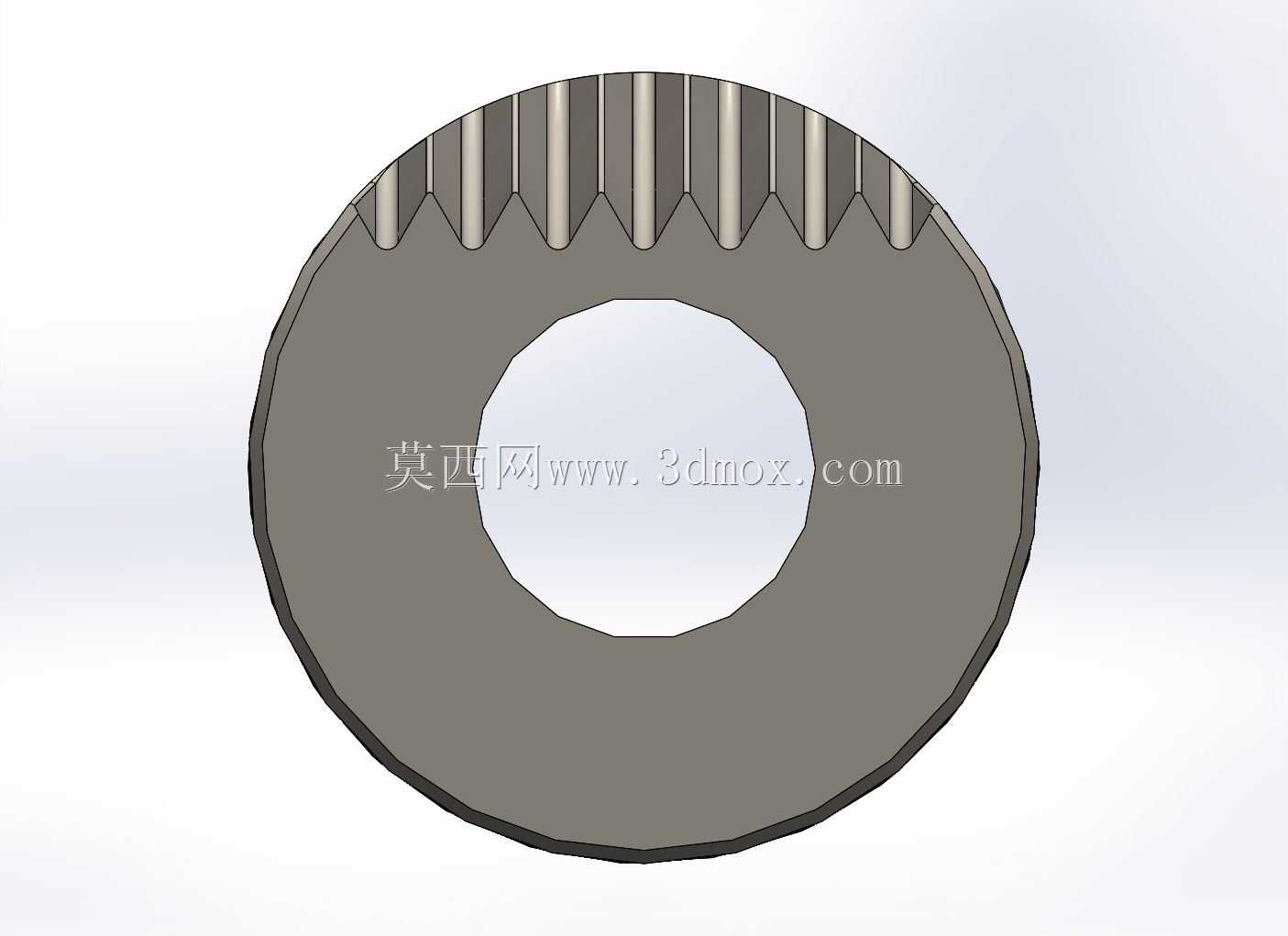

　　构件一端加工的多道平行斜向齿槽，是整个零件的核心功能结构，齿槽的齿形角度、齿深以及齿面的平行度公差，直接决定了啮合对接时的贴合率，设计时通常会根据传递扭矩的大小核算齿面的接触应力，避免长期负载下出现齿面压溃或是崩齿的问题；齿槽的排布方向与构件轴线呈固定夹角，既可以在啮合时传递周向扭矩，也能在轴向施加预紧力时实现自锁，防止传动过程中出现轴向窜动。从安装边界来看，这类构件的外圆柱面通常作为定位基准面，加工时会严格控制圆柱度与表面粗糙度，装配时多与配套的轴承内圈或是定位衬套配合，外圆的尺寸公差一般取过渡配合等级，既保证装配时的同轴度，也方便后期维护拆卸；内孔的尺寸根据适配的传动轴直径设计，通常会预留一定的间隙公差，方便装配时的穿入调整，

　　同时内孔的表面粗糙度不会做过高要求，只要能保证穿轴顺畅即可，避免不必要的加工成本提升。在实际应用场景中，这类构件常和配套的端面齿法兰配合使用，当两个带齿端面贴合锁紧后，能实现无间隙的扭矩传递，相比传统的销连接，它的对接调整更方便，不需要在轴和套上配做销孔，装配时只要将两端齿槽对齐压紧，再用轴向锁紧件固定即可，大幅降低了现场装配的难度，也减少了配做工序带来的精度误差。另外，构件的外圆柱面没有多余的沟槽或是凸起结构，整体构型简洁，在做表面防锈处理时能保证涂层均匀覆盖，也不容易在使用过程中积存加工碎屑或是灰尘，适合在有洁净要求的生产工位使用，比如食品包装设备的传动部位、电子元器件组装生产线的输送辊连接端，都能看到这类结构的应用。

　　设计这类构件时，还需要考虑齿端的导入倒角，在齿槽的起始端加工小角度的导向斜面，能让对接啮合的过程更顺畅，即使两个对接件存在微小的角度偏差，也能顺着导向斜面滑入啮合位置，降低装配时的对位难度，减少齿端磕碰损伤的概率。构件的整体长度通常根据安装空间的轴向尺寸确定，过长会增加不必要的悬臂长度，降低轴系的整体刚性，过短则会导致齿槽的啮合长度不足，影响扭矩传递的稳定性，设计时一般会保证齿槽的啮合长度不小于构件外径的三分之一，同时预留足够的轴向锁紧空间，保证锁紧件能施加足够的预紧力，避免传动过程中齿面出现松脱。
