带螺纹瓶口的红色广口包装容器结构设计

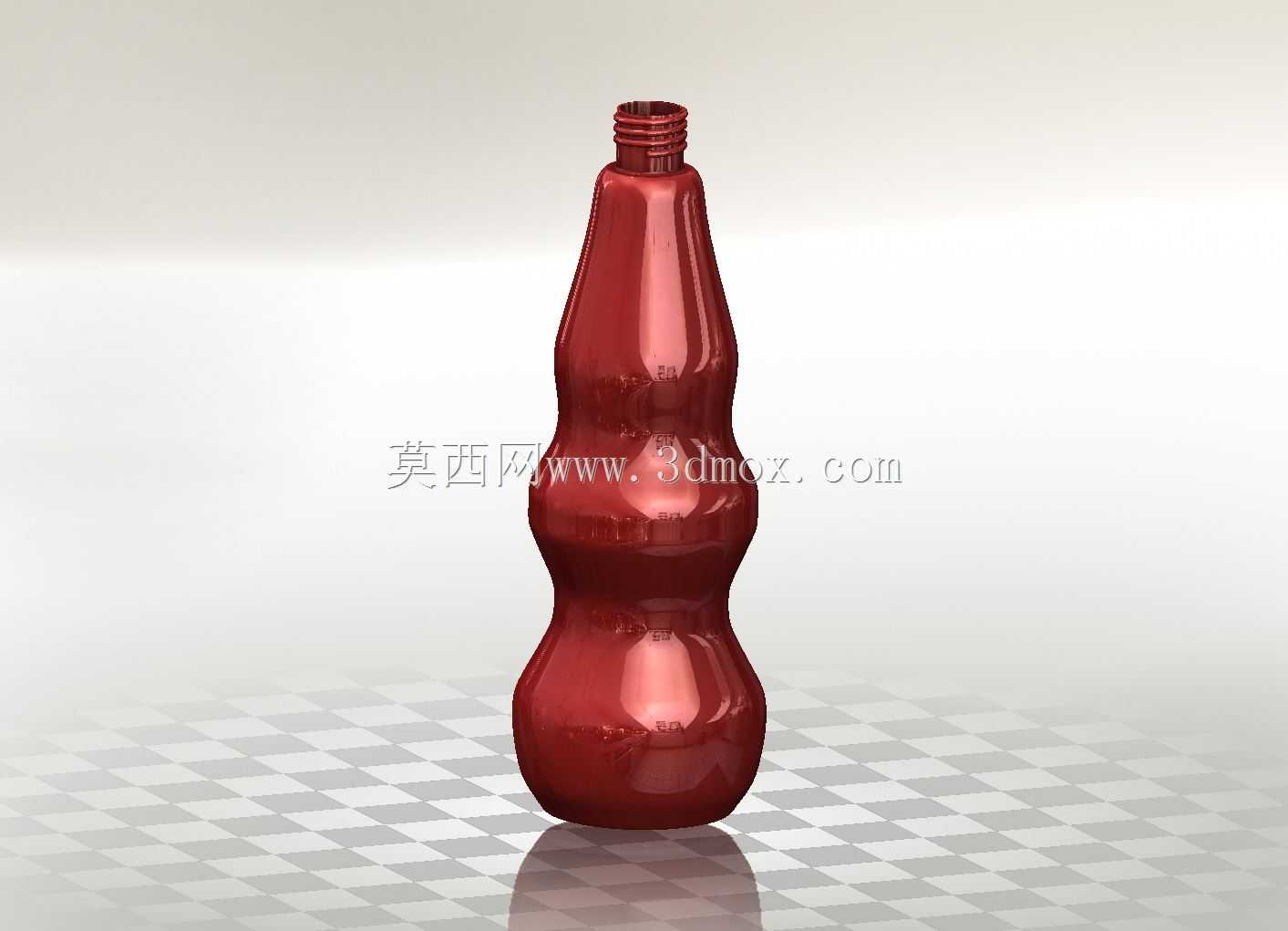

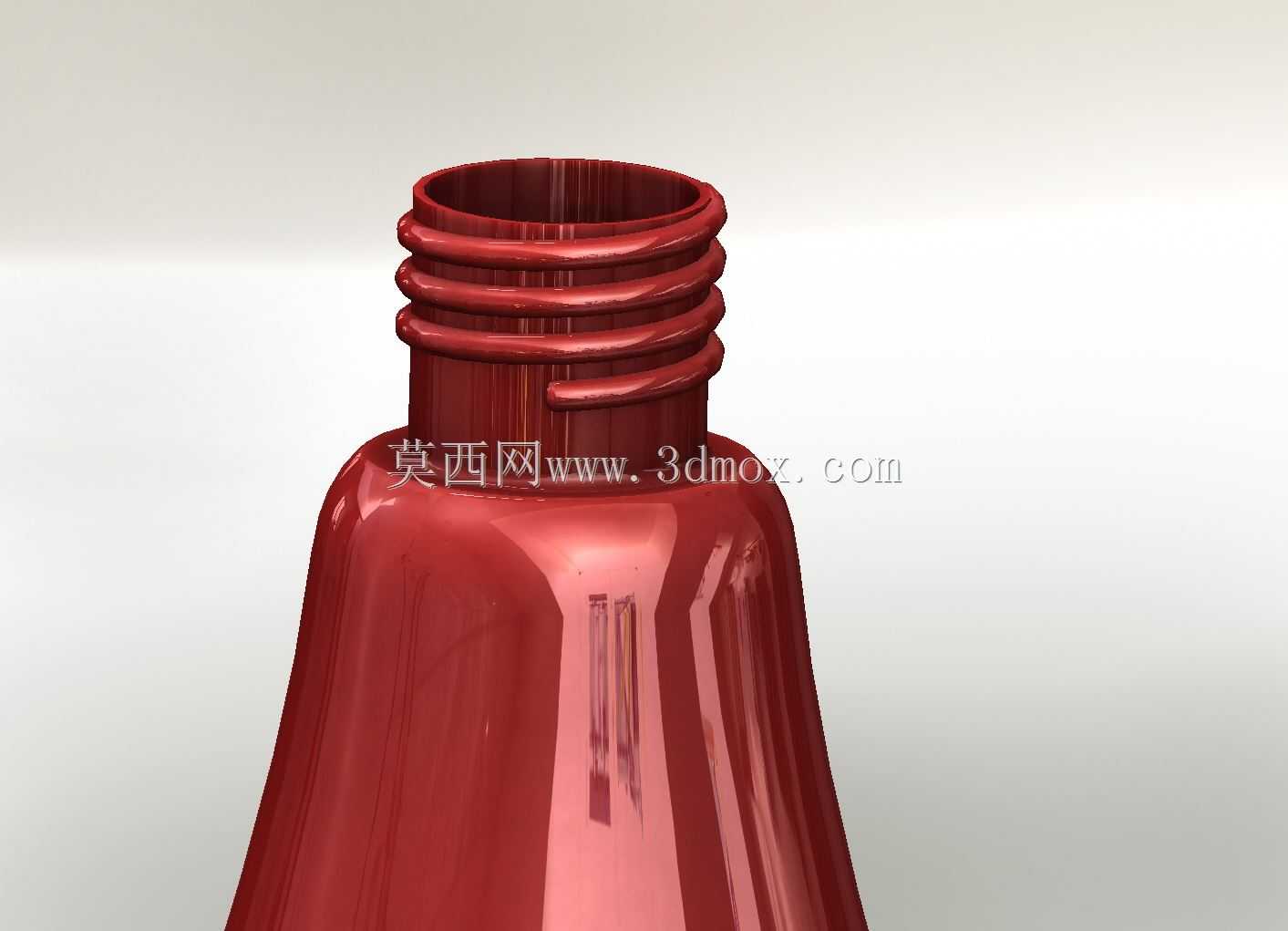

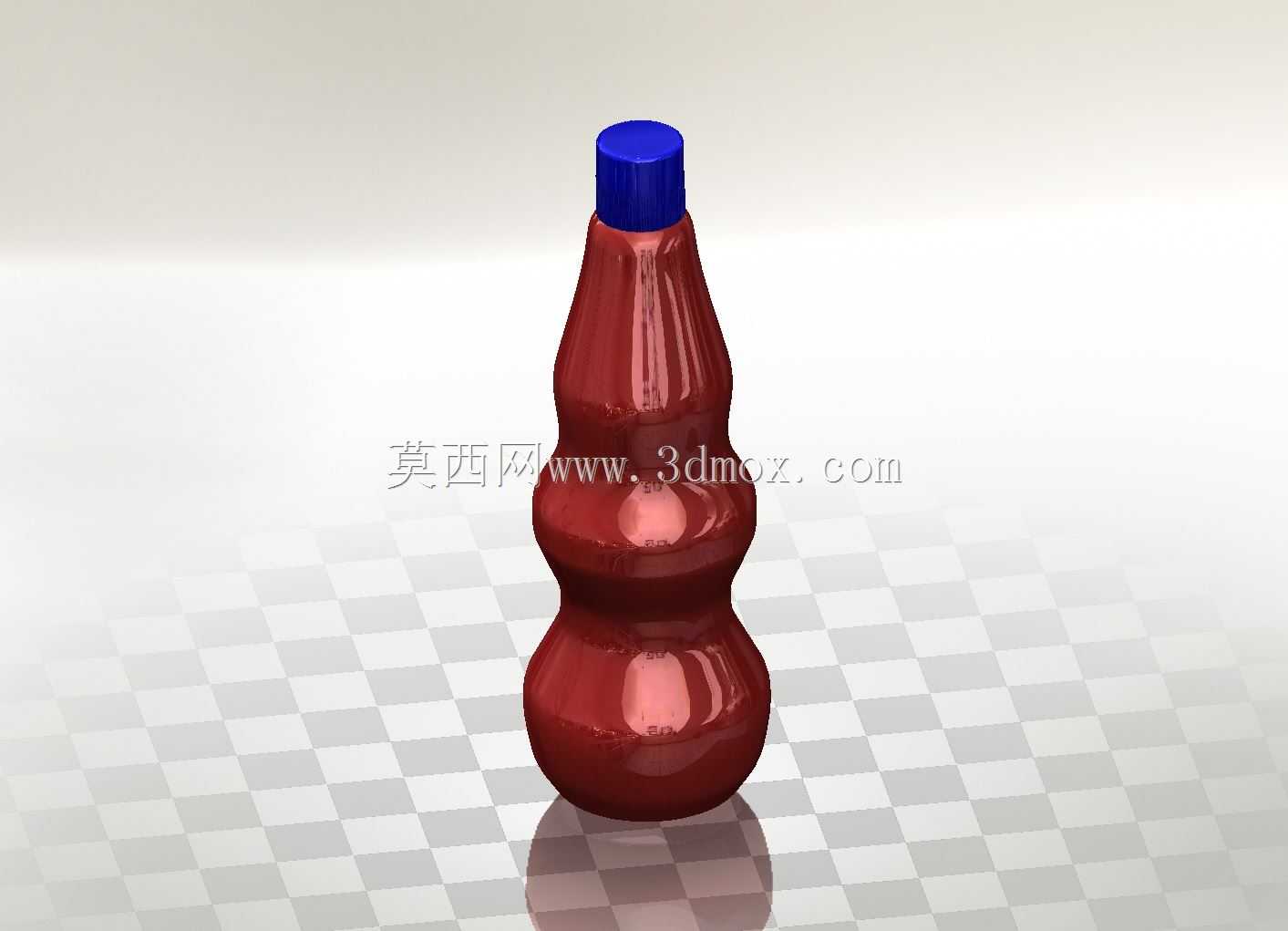

　　日常接触的液态日化、食品类包装容器里，带外螺纹的广口瓶型是应用占比极高的一类结构，本次呈现的这款红色瓶体结构，核心围绕螺纹密封可靠性、握持手感适配性、灌装生产兼容性三个核心维度展开设计，完全匹配高速灌装线的量产需求。从结构细节来看，瓶口区域采用三段式等距外螺纹设计，螺纹牙型采用标准圆弧形过渡，没有尖锐棱角，既可以避免注塑生产时出现粘模、缺胶缺陷，也能在旋合瓶盖时降低螺纹副的磨损，提升重复开合的使用寿命；螺纹起始端做了15度导向倒角，自动化旋盖工序中，瓶盖可以顺着导向面顺利滑入螺纹配合位，不会出现错牙、卡滞的问题，适配每分钟120瓶以上的高速旋盖设备节拍。瓶身部分采用上窄下宽的渐变扩径结构，从瓶口根部向下逐步放大瓶身截面，

　　这种结构首先解决了容器直立放置的稳定性问题，底部接触面积比同容量直筒瓶大32%左右，放在倾斜角度不超过8度的台面上也不会出现侧翻；其次渐变曲面完全贴合人手握持时的掌面弧度，单手握持时手指可以自然贴合瓶身曲面，不需要刻意调整施力角度，倾倒内容物时的施力反馈更顺畅，不会出现打滑脱手的情况。瓶身壁厚采用梯度分布设计，瓶口螺纹区域壁厚控制在2.8mm，保证螺纹配合的结构强度，旋盖扭矩达到1.2N·m时不会出现螺纹滑牙、瓶口开裂的问题；瓶身主体区域壁厚均匀控制在1.8mm，既可以保证瓶体承受0.15MPa内部压力时不出现鼓胀变形，也能控制原材料用量，降低单件生产成本；底部区域做了0.3mm的内凹设计，避免注塑生产时底部出现缩痕，

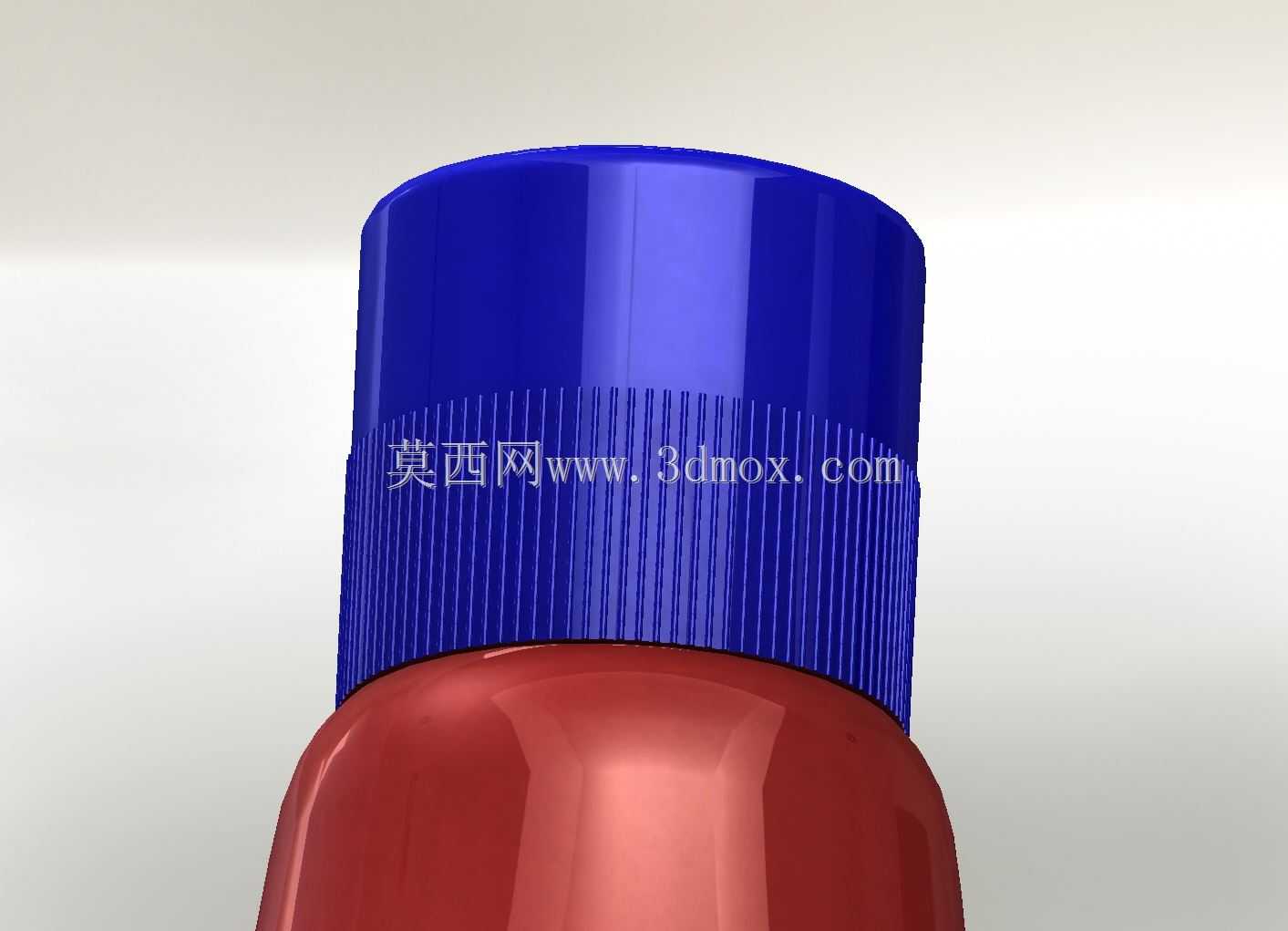

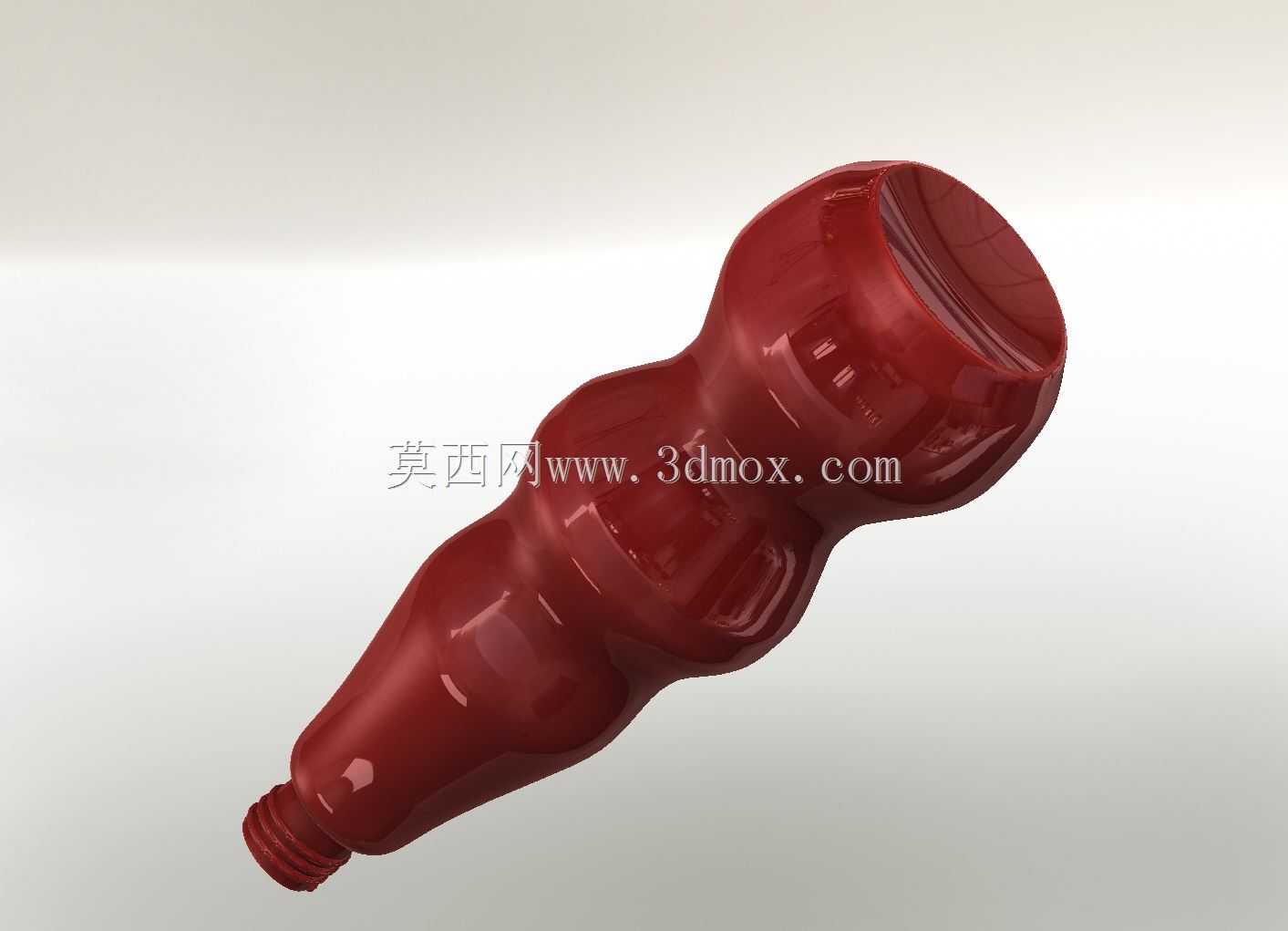

　　同时放置时可以和支撑面形成稳定的环形接触，不会因为底部平面度误差出现放置晃荡的问题。从生产适配角度，整个瓶体的脱模斜度控制在1.2度，所有外表面没有倒扣结构，采用两板模即可完成注塑生产，不需要额外的抽芯机构，能有效降低模具制造成本和生产维护难度；内表面过渡位置全部采用R2以上的圆角过渡，避免内容物残留，尤其是盛装粘稠类液态物料时，倾倒后内壁不会出现大量挂壁残留，提升用户使用体验。表面处理上，瓶体外壁采用高光镜面效果，红色色母均匀分散在基材中，不需要后续表面喷涂工序，注塑完成后即可达到外观要求，避免喷涂带来的环保成本和涂层脱落风险；瓶口端面做了平磨处理，平面度控制在0.1mm以内，和瓶盖内的密封垫片配合时，可以实现均匀的面接触，

　　密封泄漏率控制在万分之三以内，满足液态产品的运输、存储密封要求。从安装边界来看，这款瓶体的最大外径位于瓶身下部，尺寸适配常规的65mm口径灌装头、旋盖头，不需要对现有灌装生产线做非标改造，直接可以兼容市面上主流的日化、食品灌装线设备；瓶体总高度控制在常规货架层板间距的适配范围内，装箱时可以按照标准排列方式装入常规瓦楞纸箱，不会出现空间浪费，运输堆叠时下层瓶体可以承受5层满装瓶的堆叠载荷，不会出现压瘪、变形的问题。在结构验证阶段，通过有限元分析对瓶体的跌落性能做了模拟，装满常温水从1.2米高度自由跌落至水泥地面时，瓶身应力集中区域位于瓶肩过渡位置，最大应力值低于材料的断裂伸长率阈值，不会出现开裂漏液的问题；螺纹区域的反复开合寿命测试可以达到500次以上，满足日常使用的重复开合需求。
