高精度直柄机用铰刀切削刀具结构

　　避免高速铰削时刀具打滑空转，直柄的圆柱段与刀柄内孔的配合间隙控制在微米级，能有效降低装夹带来的径向跳动，保障铰削过程中刀具的回转精度。切削部分的结构设计是整支铰刀的核心，前端引入段做了小角度的切削锥，主偏角根据加工材质做了适配，加工钢件时主偏角取15度，加工铸铁时可调整为5度，切削锥上的切削刃做了等齿距不等分的排布？不对，这款是等齿距直槽铰刀，直槽结构的优势是排屑顺畅，尤其适合加工通孔时切屑沿槽向从孔的下端排出，不会因为切屑堵塞刮伤已加工孔壁。每一条切削刃都预留了0.1到0.3毫米的刃带，刃带的作用是在铰削过程中起到导向、修光孔壁的作用，同时能稳定切削刃的切削轨迹，避免让刀现象导致的孔口扩大、锥度超差问题。校准部分的直径沿刀柄方向做了微小的倒锥，倒锥量控制在每100毫米长度0.02到0.05毫米，这样能减少校准部分和孔壁的摩擦，避免铰削过程中刀具发热膨胀导致孔径超差，也能降低退刀时的划痕风险。从外形尺寸与安装边界来看，这款铰刀的工作部分长度和柄部长度比例经过优化，既保证了常规深度孔的加工行程，又不会因为刀具悬伸过长导致刚性不足，装夹时只需要将直柄完全插入刀柄夹头，方尾卡入夹头的驱动方孔即可，不需要额外的锁紧结构，换刀效率高，适合批量生产线上的快速换刀需求。排屑槽的深度和槽型圆弧半径经过切削仿真验证，槽深足够容纳铰削产生的薄切屑，槽底的大圆弧设计避免了应力集中，能提升刀具的整体刚性，减少高速铰削时的振刀风险，在金属切削加工的孔精加工工序里，铰刀是保障孔位尺寸精度、圆柱度与表面粗糙度的核心刀具，这款直柄机用铰刀的三维结构完全贴合量产加工的实际工况需求，从切削端到装夹端的每一处结构都经过切削受力与排屑逻辑的反复验证。先从实际应用场景说起，这类铰刀常配套在立式加工中心、摇臂钻床、数控车床的刀架工位上，承担铰削H7、H8级精度配合孔的工序，常见于液压阀块安装孔、轴承座定位孔、发动机缸体销孔、传动箱体连接孔的终加工环节，加工后孔壁粗糙度可稳定达到Ra1.6甚至Ra0.8，能直接满足过盈配合、过渡配合的装配要求，不需要额外的研磨工序。从结构设计思路来看，这款铰刀采用直柄方尾的装夹结构，方尾位置是为了匹配钻夹头、浮动铰刀柄的扭矩传递面，

　　振刀是铰孔工序中最常见的缺陷，会在孔壁留下规律性的振纹，直接导致零件报废，而合理的槽型设计能从结构上提升刀具的固有频率，避开常见加工转速下的共振区间。刀具的颈部做了平滑过渡，没有应力集中的直角台阶，能避免刀具在承受大扭矩切削时从颈部断裂，提升刀具的使用寿命。在实际使用中，这类铰刀的切削参数需要匹配加工材质，加工45号钢时切削速度控制在6到10米每分钟，进给量取0.2到0.5毫米每转，加工时需要使用乳化液或者极压切削油进行充分冷却润滑，避免切削刃积屑瘤的产生，积屑瘤会粘附在切削刃上，导致铰出的孔径偏大、表面粗糙度变差。和手用铰刀相比，这款机用铰刀的切削锥更短，导向部分更长，适合机床带动下的连续高速切削，加工效率是手用铰刀的十倍以上，

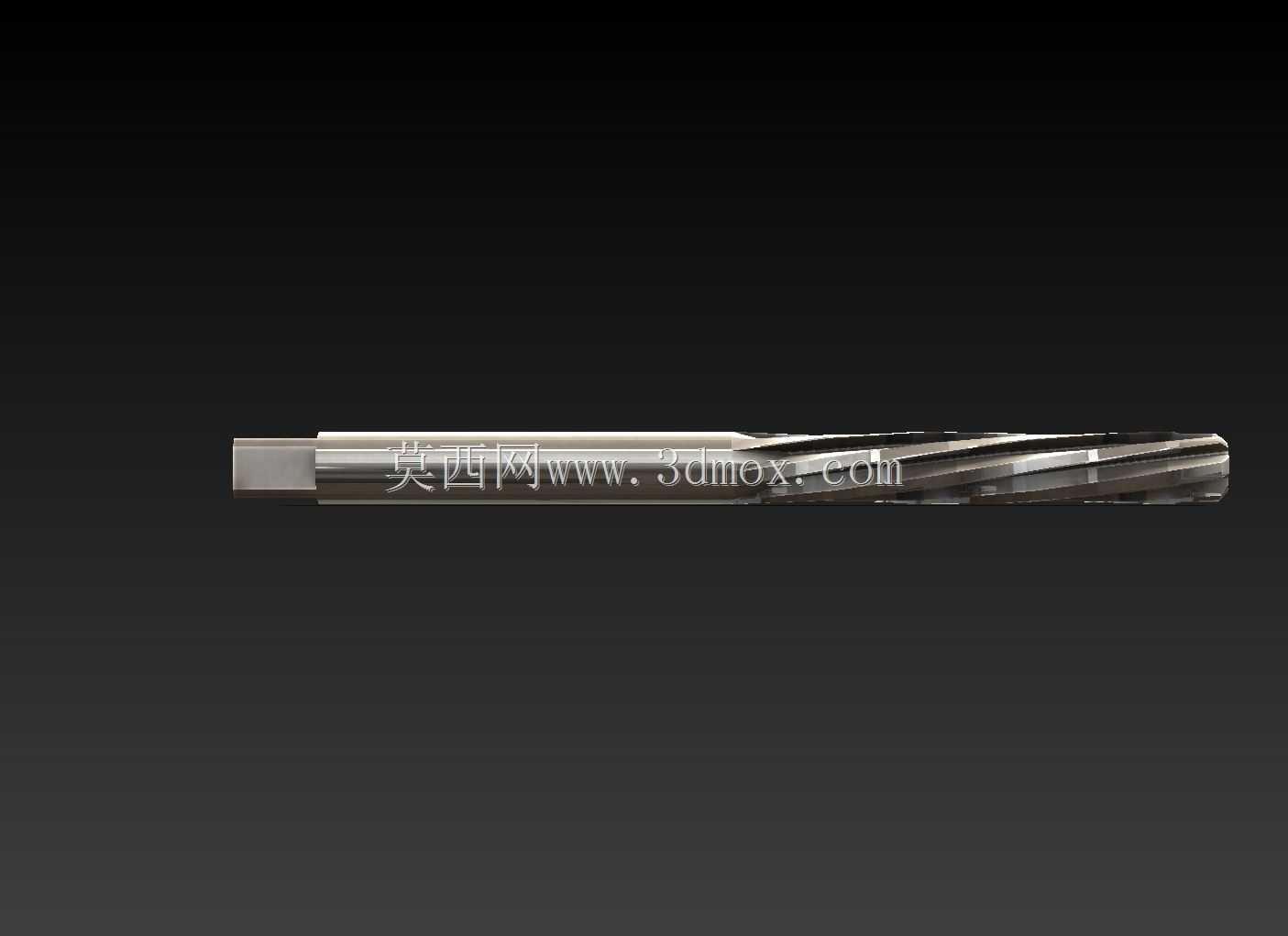

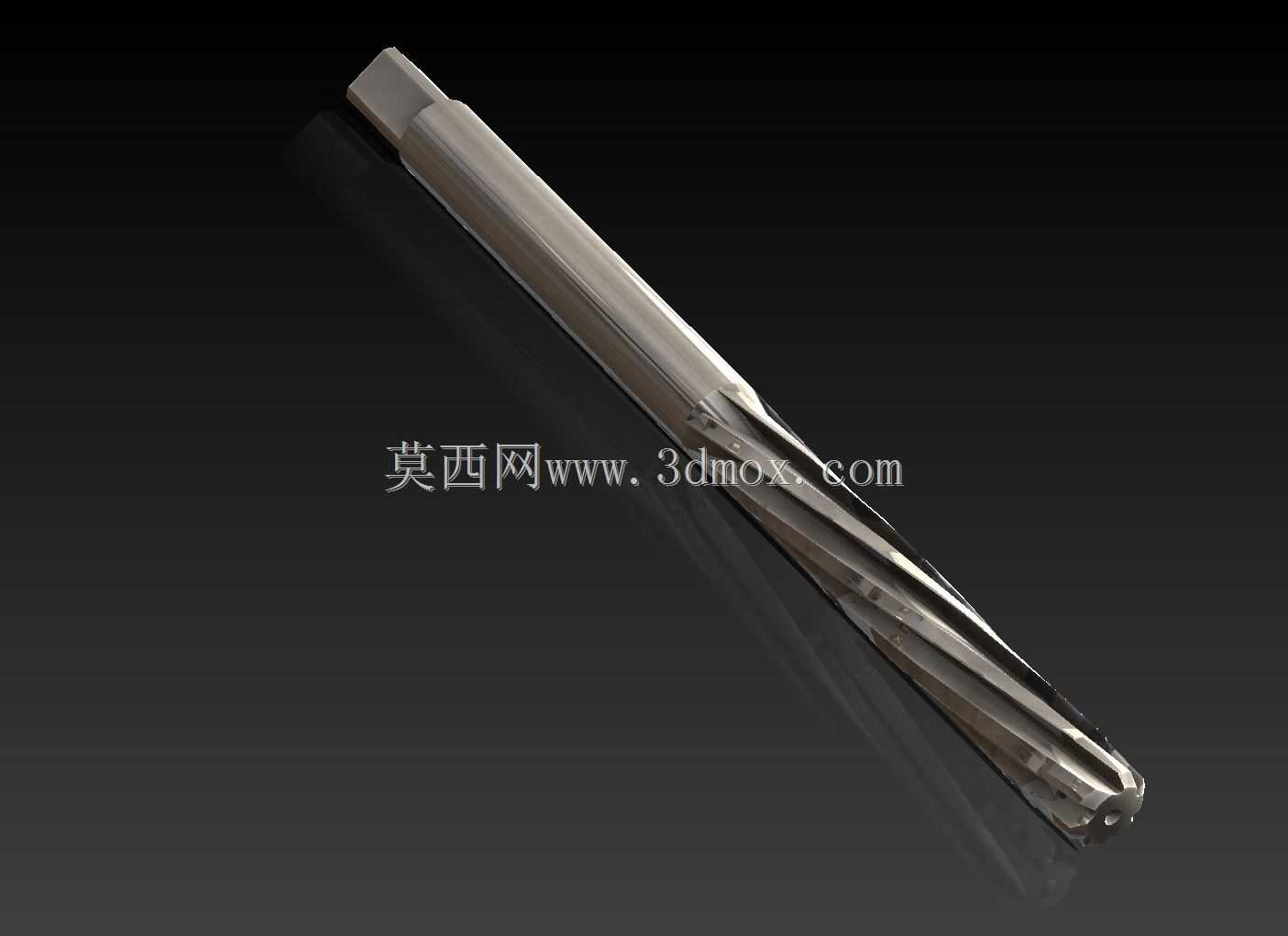

　　而且加工精度的一致性更好，不会因为人工施力不均导致孔的圆度超差。从建模细节来看，这款三维模型完整还原了切削刃的刃口圆角、排屑槽的螺旋升角？不对，是直槽，直槽的槽型轮廓、方尾的尺寸公差、倒锥的角度变化，每一处细节都和实际量产刀具的工程图一致，能直接用于刀具装配仿真、加工过程干涉检查、刀路编程的参考模型，也可以作为工装设计时的刀具避让边界参考，在做夹具设计时，可以直接导入这个模型来校验夹具的钻套、避让孔和刀具的间隙，避免实际加工时发生撞刀事故。很多设计人员在做孔加工工序的工装设计时，往往忽略刀具的实际外形，只按照刀具的名义直径来设计避让空间，很容易出现排屑槽、刀柄和夹具干涉的问题，而精准的刀具三维模型能在设计阶段就规避这类问题，

　　减少后续工装试模的整改成本。另外，这款铰刀的结构也可以作为非标铰刀设计的基础模板，只需要调整切削部分的直径、切削锥角度、刃带宽度，就可以快速衍生出不同规格、适配不同加工材质的专用铰刀，大幅缩短非标刀具的设计周期。在孔加工的工序排布里，铰孔通常是在钻孔、扩孔之后进行，预留的铰削余量一般在0.1到0.2毫米之间，余量过大会导致铰刀切削负荷过大，刃口快速磨损，余量过小则无法修正上一道工序留下的形状误差，达不到精加工的精度要求，而这款铰刀的切削刃强度足够承受常规余量下的切削负荷，不会出现崩刃的问题。刀具的整体刚性经过结构优化，在加工深径比不超过5的孔时，不需要使用导向套也能稳定保证孔的直线度，加工深径比更大的孔时，配合浮动导套就能获得很好的加工效果。
