机加工用精密台虎钳夹持工装结构

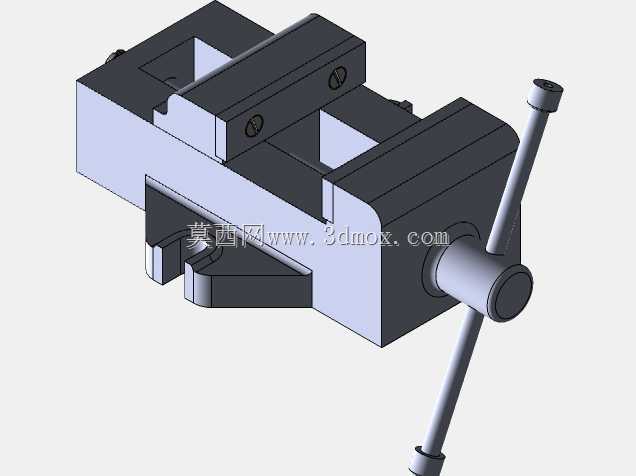

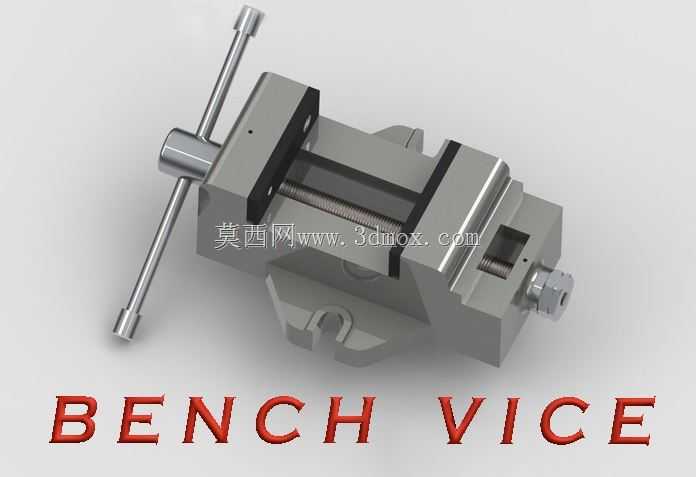

　　在常规金工实训、单件小批量机加工工位、设备维修装配场景中，这类台钳是工位上最基础也最高频使用的夹持部件，不管是钳工划线、钻孔攻丝、零件修配，还是铣床、磨床上的小型工件装夹，都需要依靠它提供稳定的夹持力，保证加工过程中工件不会出现位移、翘曲，避免加工尺寸超差甚至工件飞出的安全隐患。从结构设计来看，这款台钳采用整体式铸铁基座搭配可滑动活动钳身的经典结构，固定钳身与基座一体铸造成型，预留了两个U型安装槽，可直接通过T型螺栓固定在机床工作台或者钳工台面上，安装槽的长槽设计允许在一定范围内调整台钳的安装位置，适配不同工作台的T型槽间距，安装边界上，基座底部做了平整的加工面，保证安装后钳身与工作台面的平行度，避免装夹后工件出现角度偏差。

　　传动部分采用梯形丝杠传动，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，当夹持工件后丝杠不会因为加工过程中的振动出现自行回松，保证夹持稳定性，丝杠端部搭配摇把，操作时可以通过杠杆力放大夹紧力，针对不同硬度的工件，操作人员可以通过控制摇把的力矩调整夹持力，避免薄壁工件被夹变形。钳口部分采用可拆卸式淬硬钢钳口板，钳口表面加工有交叉网纹，增大与工件接触面的摩擦力，防止工件在受切削力时打滑，当钳口磨损后可以直接拆下更换钳口板，不需要整体更换台钳，降低长期使用的维护成本，活动钳身与固定钳身的配合面经过刮研处理，滑动间隙控制在合理范围，既保证活动钳身滑动顺畅，又不会出现上下翘动的间隙，保证夹持工件时两钳口的平行度。在功能设计上，

　　这款台钳还在活动钳身尾部预留了微调结构，当需要精确调整工件的装夹位置时，可以通过尾部的微调螺母实现小行程的精确进给，适合对工件位置精度要求较高的加工场景，比如铣削小尺寸台阶、钻孔位置精度要求高的零件加工。从实际使用的工况适配来看，这类台钳的夹持行程覆盖了常规小型零件的加工需求，钳口高度设计兼顾了不同厚度工件的装夹，既可以装夹较薄的板类零件进行划线、打磨，也可以夹持一定高度的方块类零件进行铣削、钻孔作业，钳身整体做了应力消除处理，长期使用不会出现变形，保证装夹精度的持久性。很多新手钳工在使用这类台钳时容易忽略安装时的水平找正，实际上在安装到机床工作台时，需要用百分表打表找正固定钳口的垂直度与平行度，才能保证后续加工的位置精度，

　　这款台钳的固定钳口侧面与基座基准面做了一体化加工，找正时可以直接以基座侧面为基准，减少找正的辅助时间。另外在夹持不同材质工件时，也可以根据需求更换不同材质的钳口板，比如夹持铜、铝等软金属工件时，可以更换铜质或者尼龙钳口，避免夹伤工件已加工表面，这款台钳的钳口安装孔采用标准间距设计，适配市面上通用的替换钳口配件，不需要单独定制配件。从结构建模的角度来看，这款台钳的建模过程需要重点保证丝杠与螺母的配合间隙、活动钳身与导轨的配合公差，所有配合面的尺寸公差需要符合实际装配要求，建模时预留的装配间隙要和实际产品的装配公差一致，才能保证后续做运动仿真时可以真实模拟台钳的开合动作，也方便后续做工程图时直接导出符合生产要求的尺寸标注。
