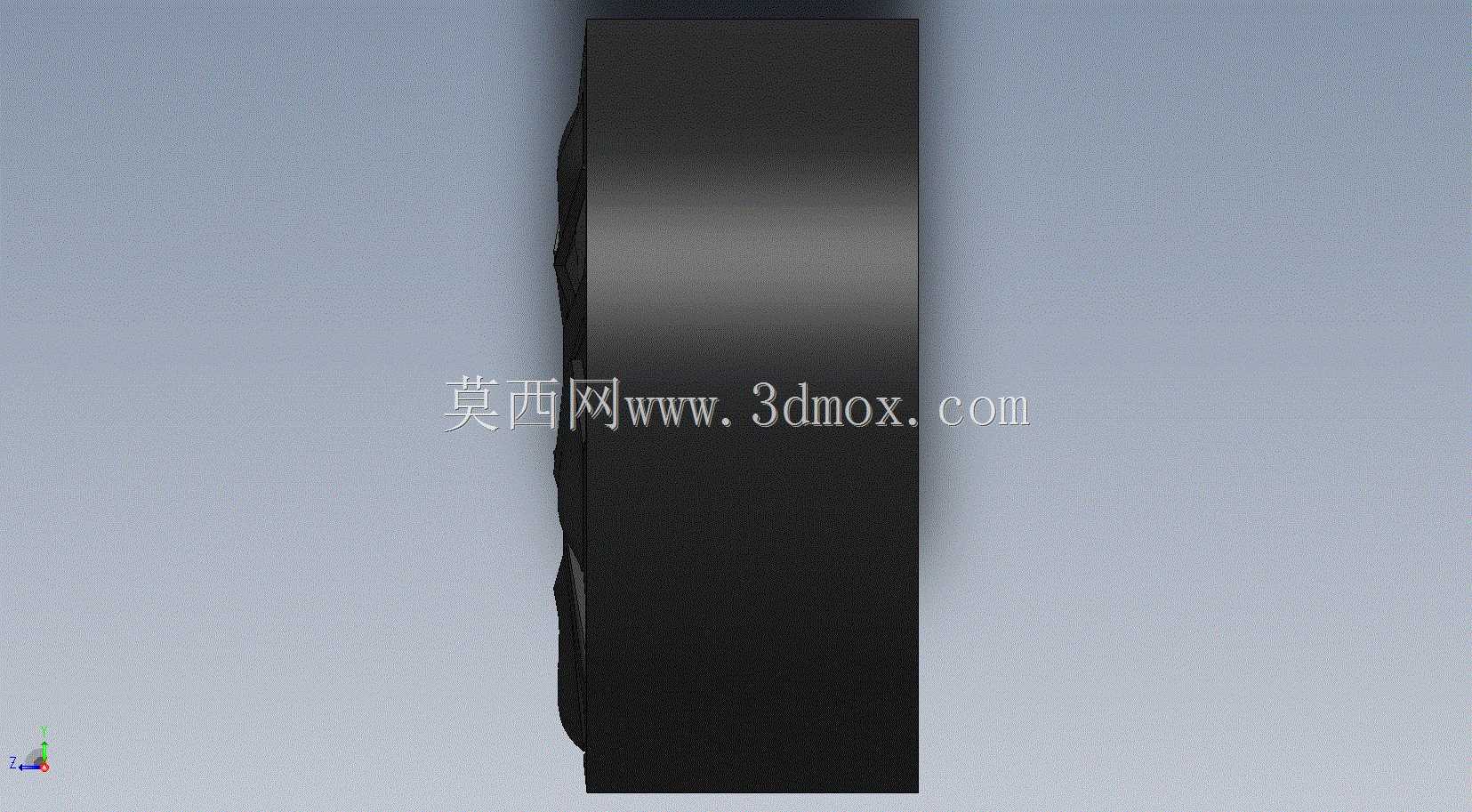

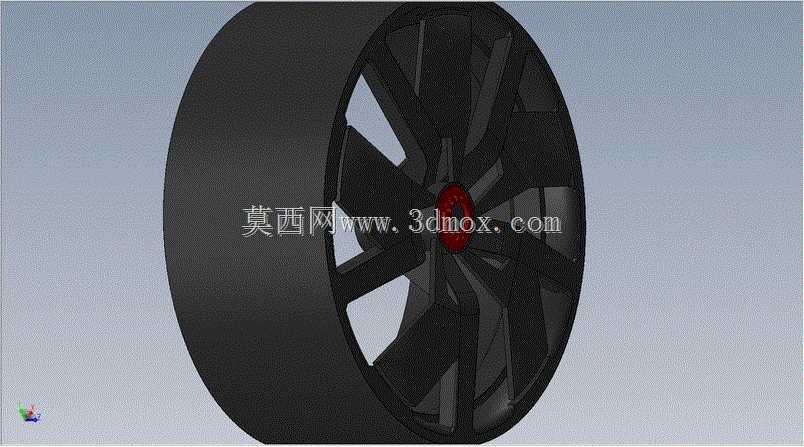

全合金乘用车轮胎结构三维设计

　　轮式行走系统里，轮胎是直接对接路面的核心承载部件，这款全合金结构的轮胎设计，跳出了传统充气橡胶胎的常规思路，把胎体支撑结构做了全合金化的刚性处理，主要适配特种作业场景下的轮式装备，比如厂区内固定路线转运的重载平板车、矿山短距离接驳的无轨辅助车辆、防爆区域内的作业巡检车，这类场景下传统充气胎容易被尖锐碎石扎破、被腐蚀性物料侵蚀，或是因为长期高负载出现胎侧鼓包、爆胎风险，全合金的胎体结构从根源上规避了泄气失压的问题，不需要额外配备胎压监测、补胎工具，能大幅降低特殊工况下的运维频次。从设计逻辑上看，这款轮胎没有沿用传统充气胎的帘线层、气密层叠层结构，而是把胎面的接地花纹、胎侧的支撑肋、轮辋对接的安装座做了一体化的合金结构考量，

　　胎面部分预留了耐磨复合材料的嵌装槽，实际使用时可以在接地区域嵌装高耐磨的非金属耐磨块，既保留合金胎体的刚性支撑能力，又能避免纯金属胎面直接接触路面带来的附着力不足、硬接触损伤路面的问题。胎侧的支撑结构做了等距分布的径向加强肋，肋条的厚度从轮辋安装位到胎面方向做了渐变收窄，既可以保证径向承载时的结构强度，又能在经过路面凸起时产生微量的弹性形变，吸收一部分路面冲击，避免刚性结构直接把震动传递到车桥，影响整车的行驶平顺性。安装边界上，这款轮胎的轮辋对接面采用了标准的商用车轮辋配合尺寸，安装孔位的分布圆直径、螺栓孔孔径、中心定位孔的公差都和同规格的常规充气轮胎保持一致，不需要对原车的车桥、轮毂安装法兰做任何改装就能直接替换，胎体的整体外径、

　　断面宽度和同型号的常规充气胎完全匹配，不会改变整车的离地间隙、转向轮的最大转角，也不会和轮罩、转向拉杆、制动卡钳产生运动干涉。胎面的花纹块做了交错分布的块状设计，花纹沟槽的深度根据不同工况的接地比压做了优化，沟槽的宽度可以保证在泥泞、碎石路面行驶时，嵌在沟槽里的杂物能在轮胎转动时靠离心力自动排出，不会出现沟槽被杂物填满导致附着力下降的问题。和传统充气轮胎相比，这款全合金结构的轮胎不存在胎压衰减的问题，不需要定期检查胎压、补充充气，在高温、高寒的极端环境下，不会因为环境温度变化导致胎内压力波动，也不会出现橡胶材质低温脆化、高温老化的问题，使用寿命可以达到常规充气胎的三到五倍。在结构校核阶段，针对额定负载下的胎体应力分布做了反复优化，

　　把应力集中的区域做了圆角过渡处理，避免长期交变载荷下出现结构疲劳裂纹，胎体的合金材质选用了兼顾强度和韧性的铸造铝合金，整体重量比同规格的实心橡胶胎轻百分之四十左右，能降低行走系统的非簧载质量，提升整车的操控响应性。实际适配场景中，除了特种作业车辆，也可以用于重型AGV、港口固定路线的集装箱转运台车，这类场景下车辆行驶路线固定、负载稳定、行驶速度不高，全合金轮胎的免维护特性可以大幅减少设备停机维护的时间，提升整体的作业效率。设计过程中也充分考虑了安装拆卸的便利性，轮辋对接面的定位止口做了导入倒角，安装时不需要额外的导向工具就能顺利套入轮毂法兰，螺栓孔的位置做了沉头处理，螺栓紧固后不会突出胎侧表面，避免车辆行驶过程中突出的螺栓头刮碰到周边构件。胎侧的加强肋之间预留了散热间隙，长时间连续行驶时，制动系统产生的热量、胎面和路面摩擦产生的热量可以通过这些间隙快速散发，不会因为热量堆积导致胎体材料性能下降。
