立式多级消防供水泵结构设计

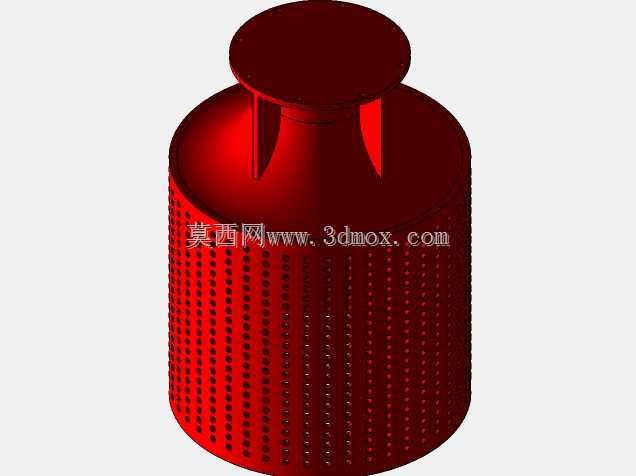

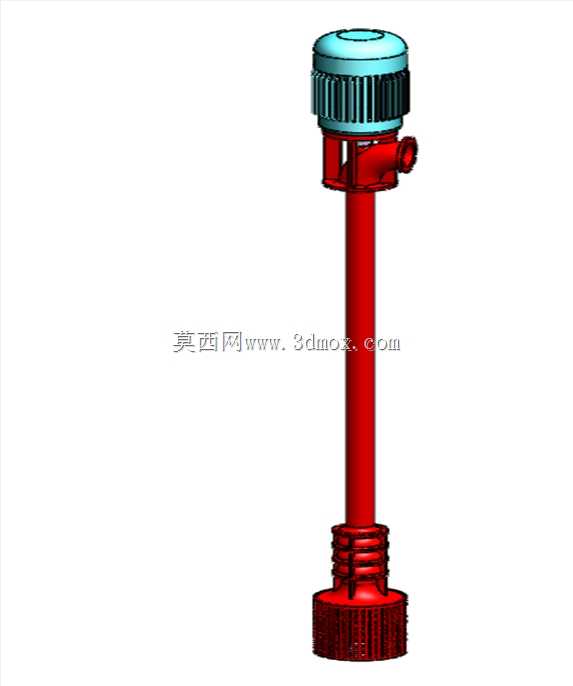

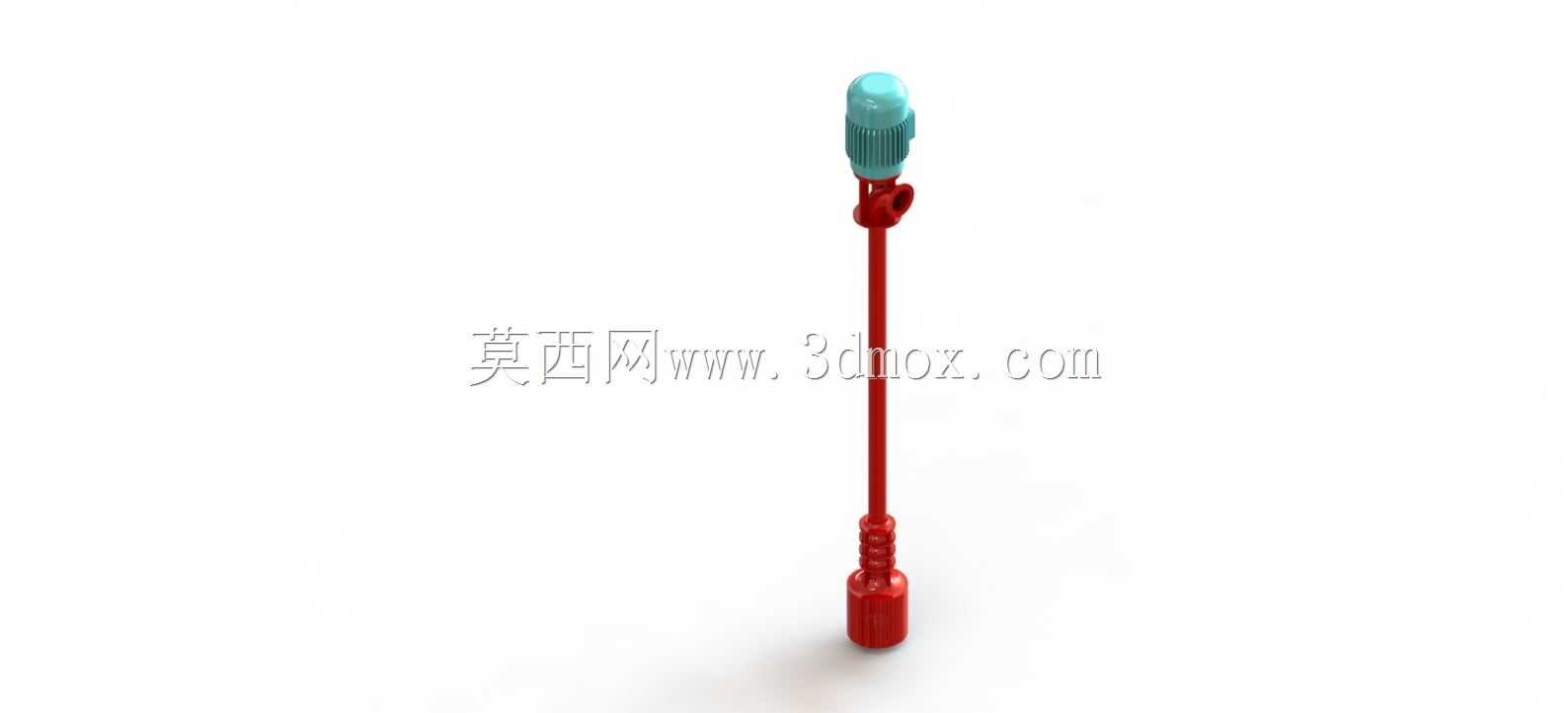

　　做消防给水系统选型和结构校核的时候，这类立式多级消防泵是高层民用建筑、工业厂区消防水系统里的核心增压设备，和普通卧式离心泵比，立式同轴布局的最大优势是占地面积小，对于消防泵房空间紧张的项目，尤其是地下二层及以下的泵房，竖向安装的结构能大幅压缩横向安装空间，不需要预留过长的联轴器检修位，也不用额外做厚重的混凝土独立基础找平，泵体和驱动电机直连同轴，安装时只需要保证进出口法兰的对接水平度，就能避免运行时的轴系偏心振动。

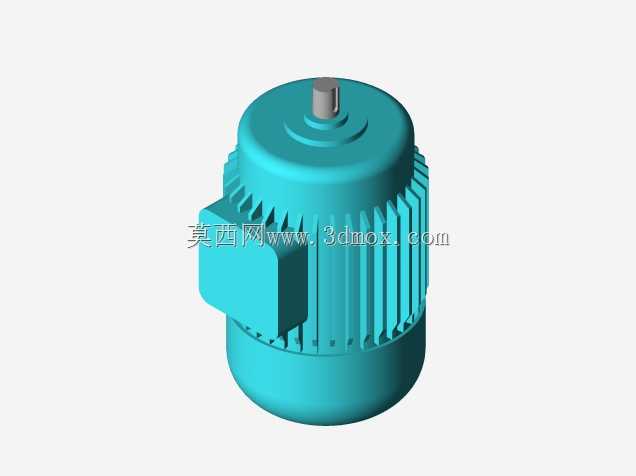

　　从实际使用场景来看，这类泵主要承担消防系统的稳压和高压供水任务，平时管网压力掉压时会低速启动补压，火灾触发时全功率运行，给消火栓系统、自动喷淋系统输送满足压力要求的消防用水，多级叶轮的结构设计，就是为了在单级叶轮扬程不足的情况下，通过逐级增压的方式，把出水压力提升到高层供水需要的数值，避免高楼层消火栓出水压力不足、喷淋头工作压力达不到设计要求的问题。建模的时候首先要确定泵体的安装边界，底部进水口的法兰尺寸要匹配常规消防管路的对接标准，侧出的出水口法兰中心高度要和泵房内管路走向的标高对齐，电机部分的散热筋结构不能省略，实际运行时电机长时间满负荷工作，散热筋的排布方向、筋条高度直接影响壳体散热效率，建模时要保证筋条和电机外壳一体成型，没有结构突变，避免应力集中在筋条根部，长期运行出现壳体开裂。

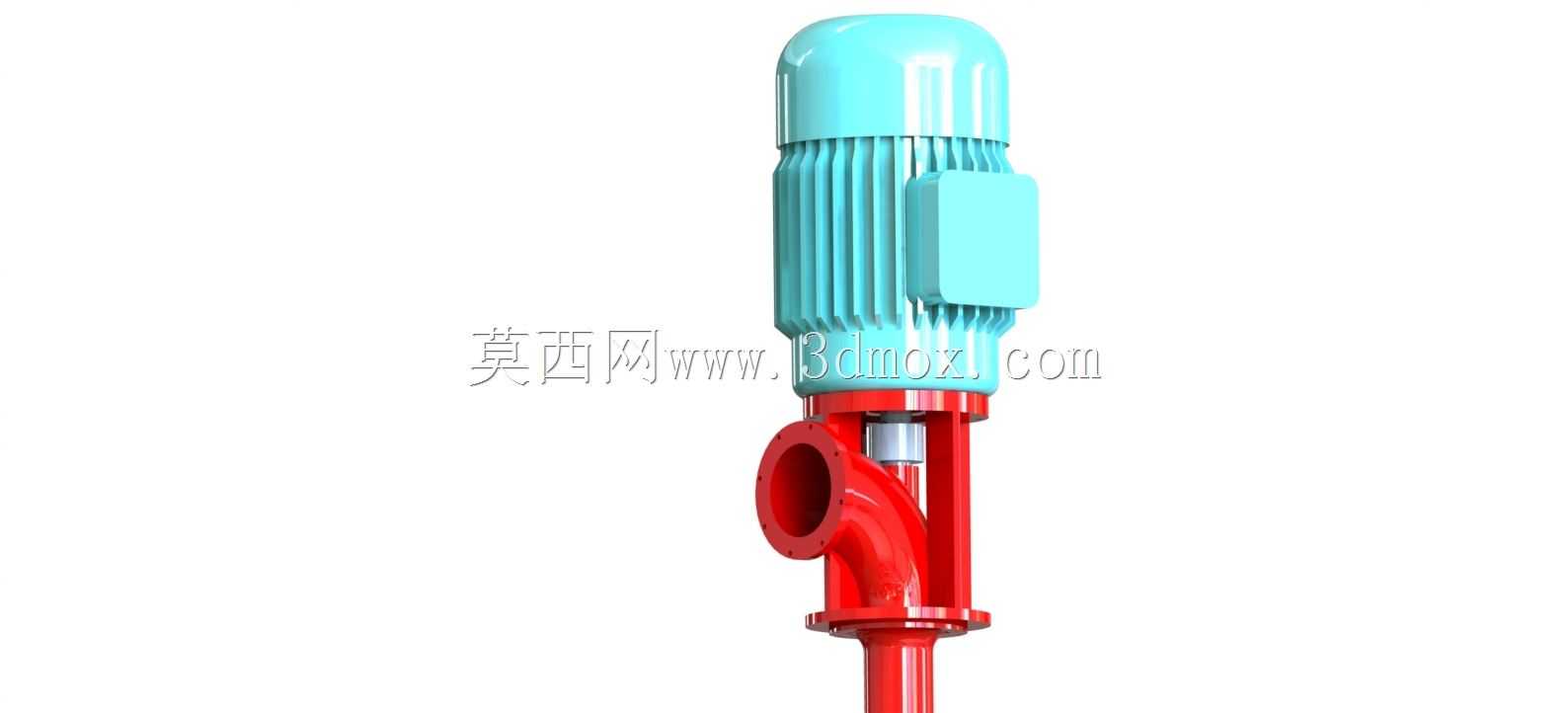

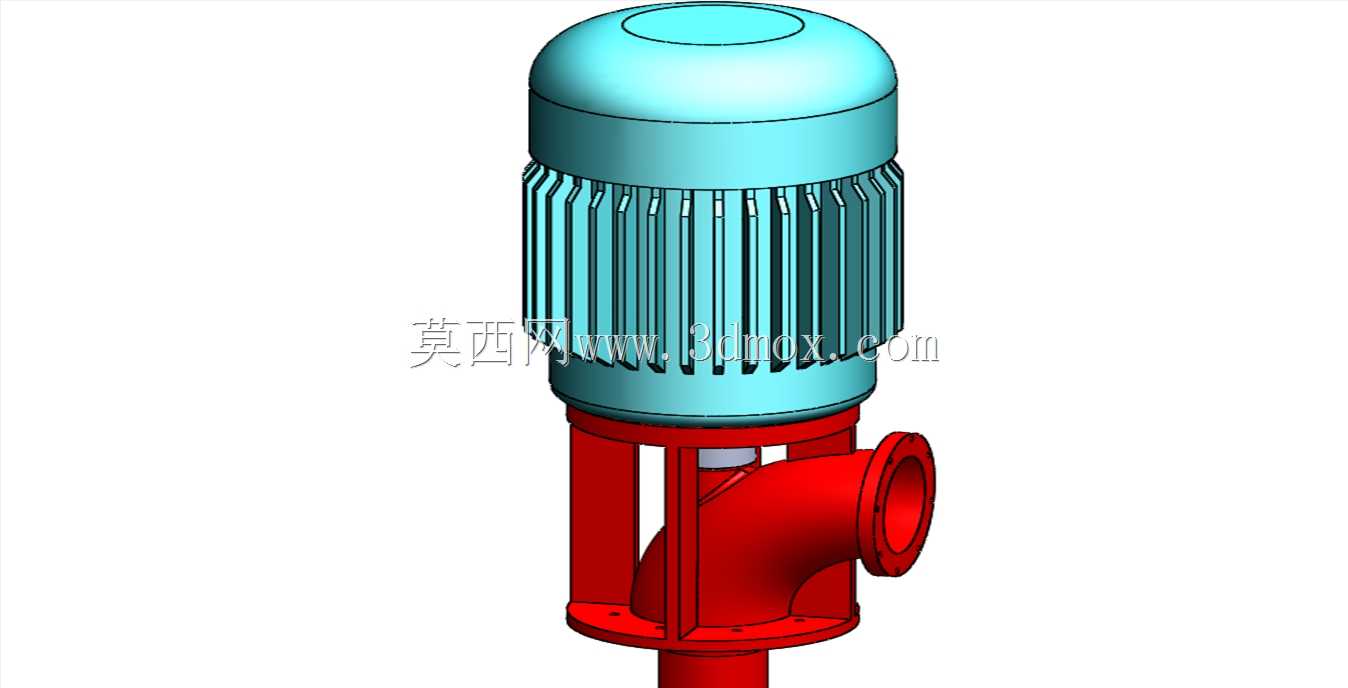

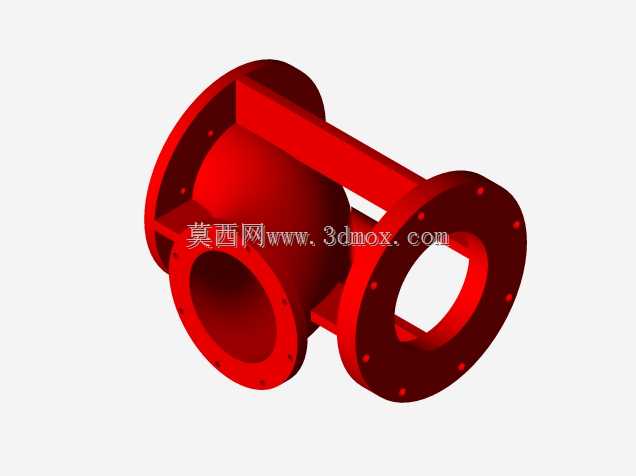

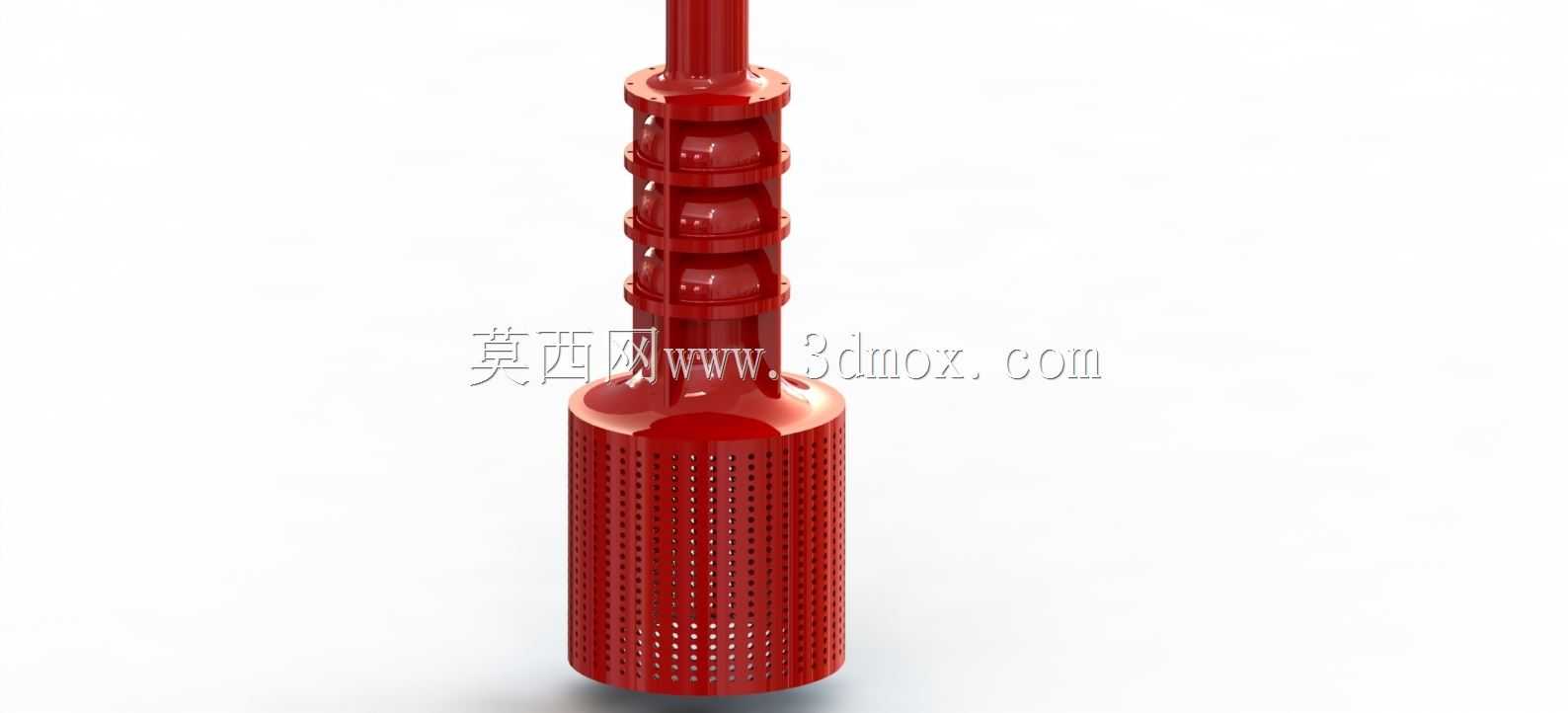

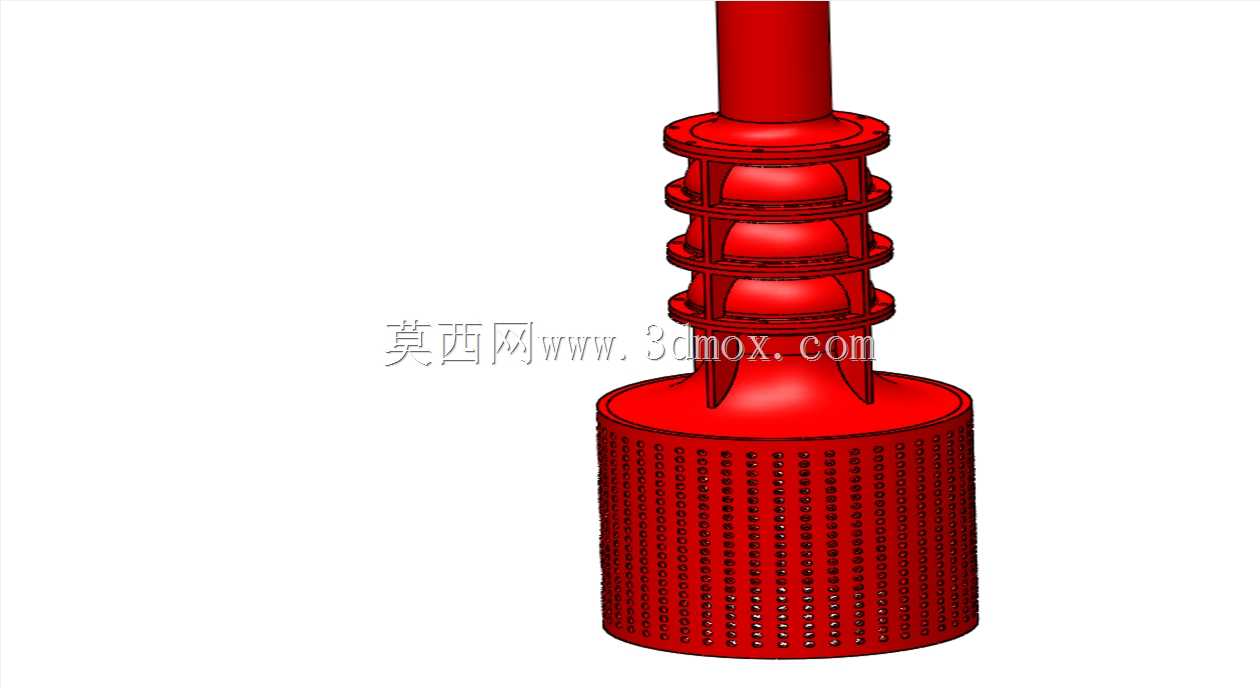

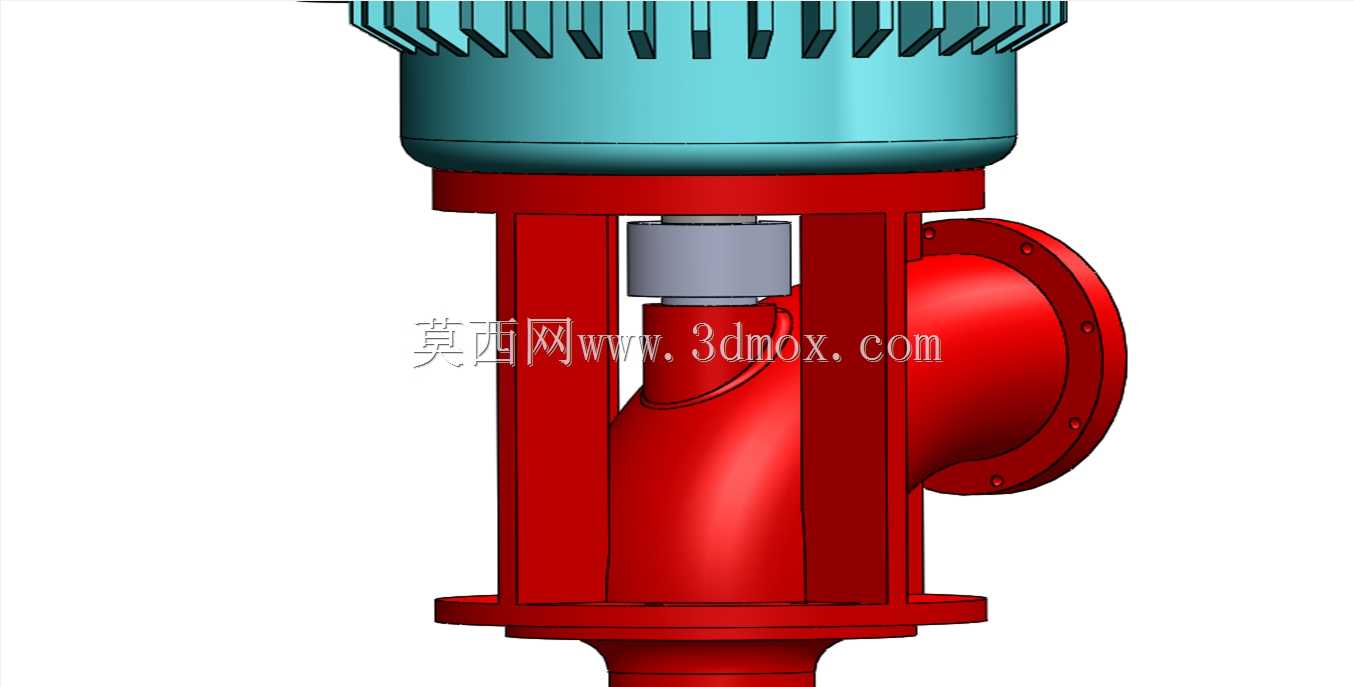

　　泵体过流部分的红色涂装是消防设备的标准识别色，建模时要区分泵壳、叶轮腔、连接支架的材质差异，泵壳部分采用铸铁材质的壁厚设计，要能承受额定1.6MPa的系统工作压力，连接电机和泵体的支架部分，要做加强筋结构，因为电机重量全部压在支架上，同时泵轴转动的径向力也会传递到支架上，如果支架刚度不足，运行时会出现电机端摆动，直接损坏机械密封。进出口的流道设计要做圆弧过渡，不能出现直角拐点，不然会增大水流阻力，降低泵的实际运行效率，尤其是多级叶轮的导叶部分，每一级的流道对中精度直接影响泵的扬程和效率，建模时要保证各级叶轮的同轴度公差在0.02mm以内，避免叶轮和泵壳出现刮蹭。

　　安装尺寸方面，泵体底部的安装底板要预留地脚螺栓孔，孔位间距要匹配常规混凝土基础的预埋螺栓位置，电机顶部的接线盒位置要预留接线操作空间，不能贴墙安装，接线盒的朝向可以根据现场管路情况调整，但建模时要保证接线盒的防护等级结构，盒体和电机壳体的连接面要有密封槽结构，避免泵房潮湿环境下进水短路。泵轴部分的机械密封位置要设计可拆卸的检修空间，不需要整体拆解泵体就能更换密封件，这是实际运维中非常重要的结构点，很多早期的消防泵设计把密封位置藏在泵壳内部，更换密封需要拆电机、拆叶轮，运维工作量极大，现在的结构设计都会在密封位置预留检修窗口，大幅缩短故障维修时间。

　　另外要注意，这类消防泵的进出口管路都要安装软接头和阀门，建模时要在法兰位置预留足够的阀门安装空间，尤其是出口端的止回阀和闸阀，不能和泵体的出水口结构干涉，泵体上方的电机吊环位置要预留吊装空间，方便后期设备检修时吊装电机部分，不需要整体吊装整台泵。从结构受力角度看，立式安装的泵体，整个轴系的重量是沿轴向分布的，所以轴承选型要能承受轴向力，建模时轴承位的尺寸公差要和标准轴承匹配，不能出现尺寸偏差导致轴承装不进去或者间隙过大的问题。叶轮部分的平衡孔设计也要在模型里体现，平衡孔用来平衡叶轮转动时产生的轴向力，降低轴承的轴向负载，延长轴承的使用寿命，很多新手建模的时候会漏掉平衡孔结构，做出来的模型和实际产品结构不符，用于选型演示的时候就会出现结构错误。

　　实际项目里，这类泵通常是一用一备或者两用一备配置，所以单台泵的外形尺寸要考虑并排安装的间距，两台泵之间的净距要满足检修操作要求，不能小于0.8m，建模时的整体宽度尺寸要符合这个安装边界要求，不能把泵体的外接部件比如接线盒、出水口做的过于突出，导致并排安装时两台泵互相干涉。泵体底部的排污口也要做出来，用于冬季检修时排空泵腔内的存水，避免低温环境下泵壳冻裂，排污口的位置要在泵腔的最低处，保证存水可以完全排空，不能有残留积水的死角。
