旋转式16GB便携U盘结构设计

　　日常办公场景里，这类旋转式USB存储设备是跨设备数据传输的核心便携载体，不管是车间工控机拷贝加工程序、设计岗传递三维模型文件，还是外勤场景转移现场采集的检测数据，都能摆脱线材束缚完成小体量数据的快速交互，相比带盖帽的传统U盘，旋转结构从根源上避免了盖帽丢失的问题，也不会因为盖帽松脱导致USB接口进灰、磕碰变形，适配绝大多数带标准USB-A接口的工控设备、办公电脑、嵌入式检测终端，不需要额外加装驱动就能完成识别读写。

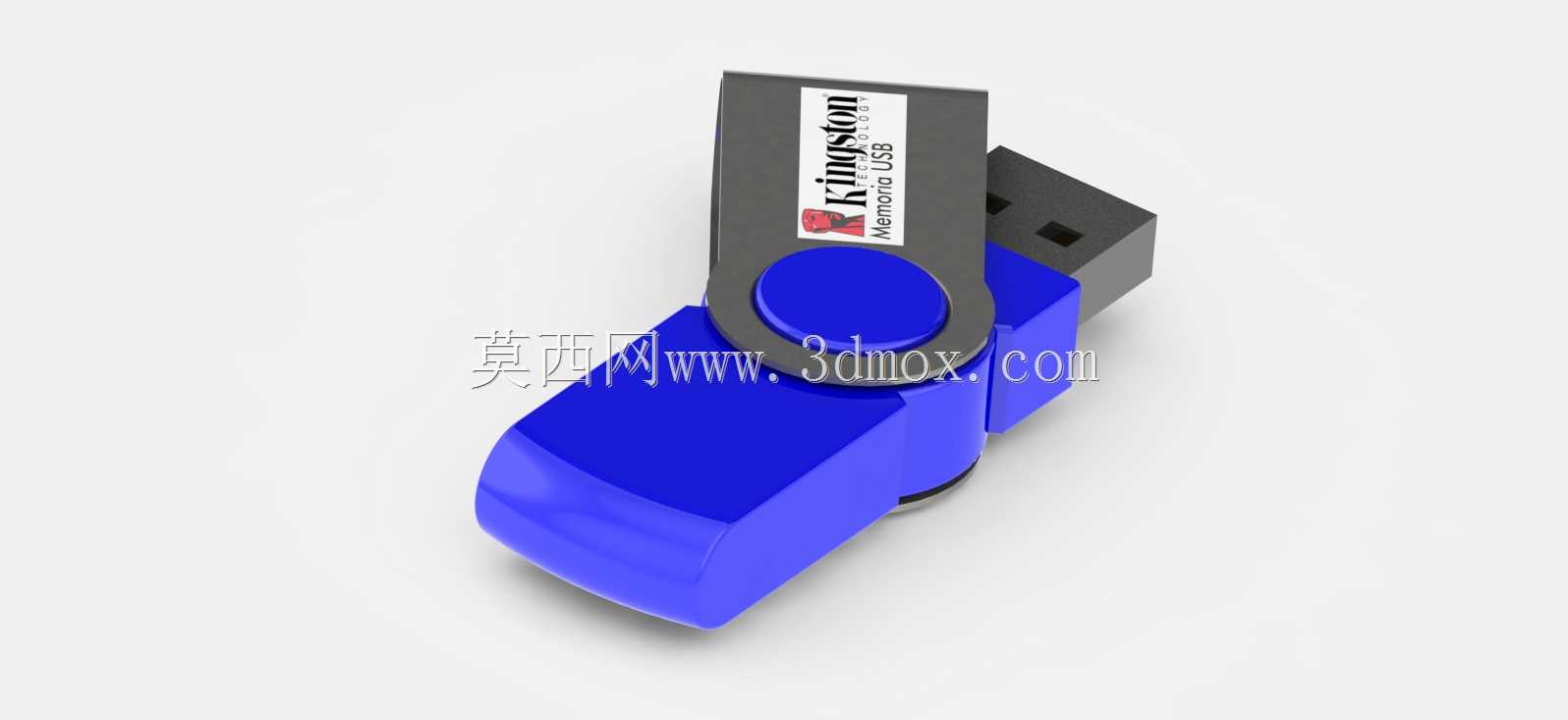

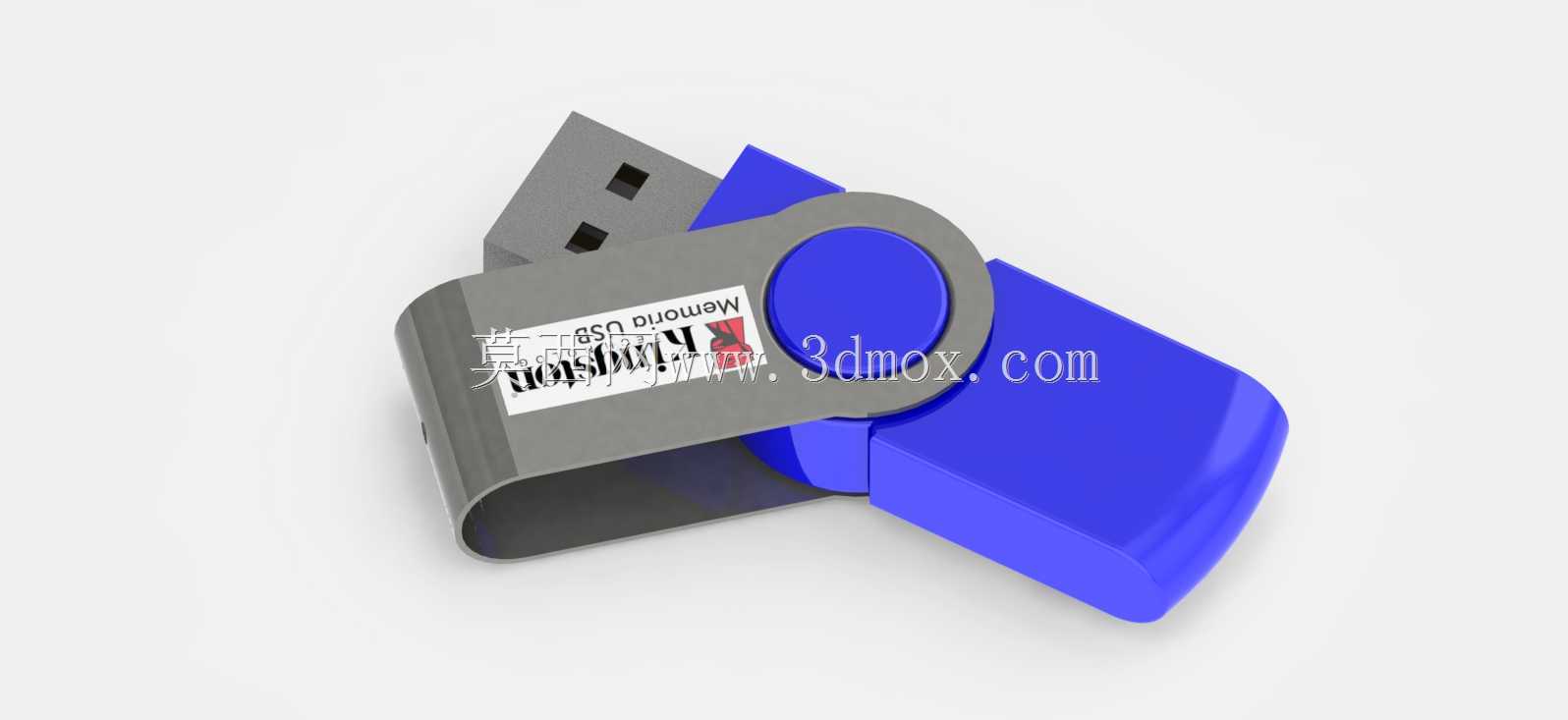

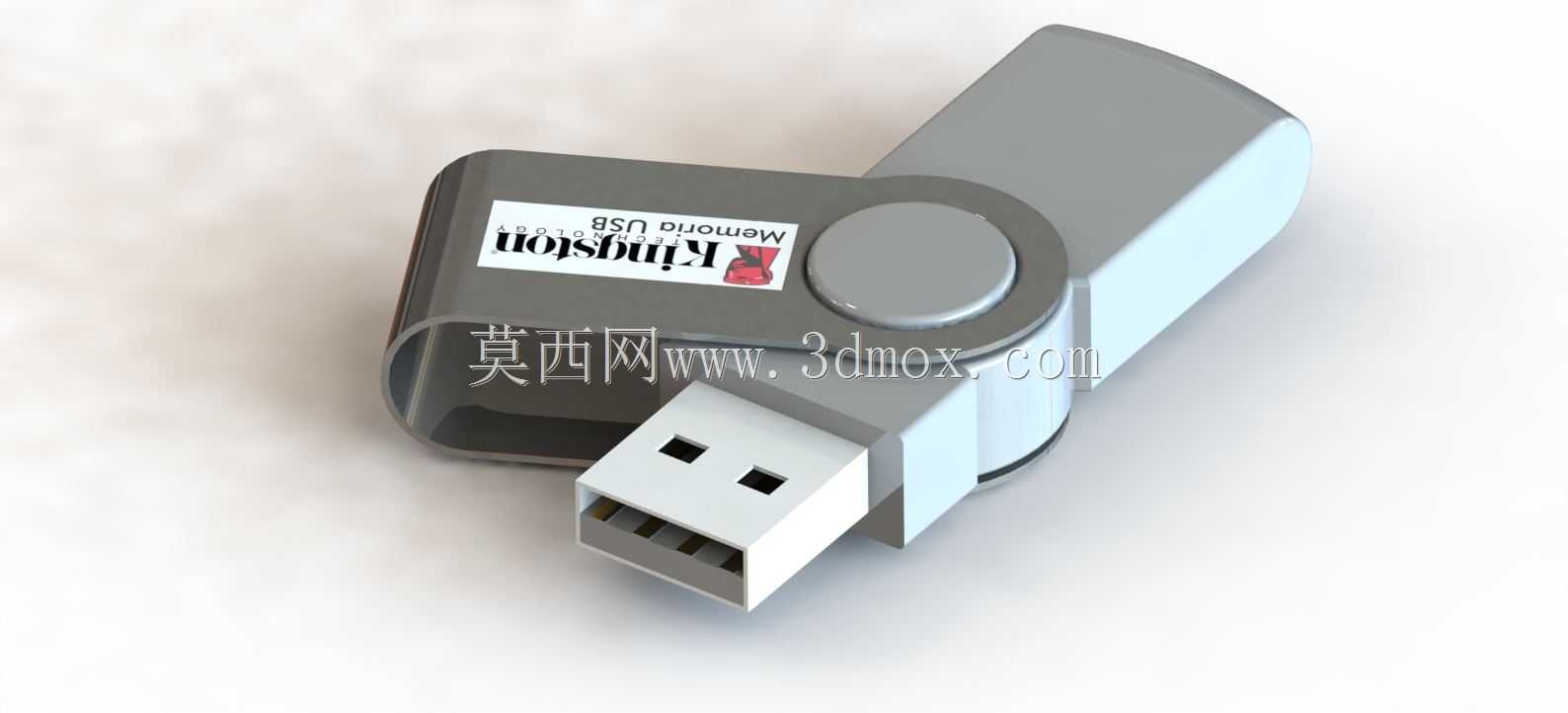

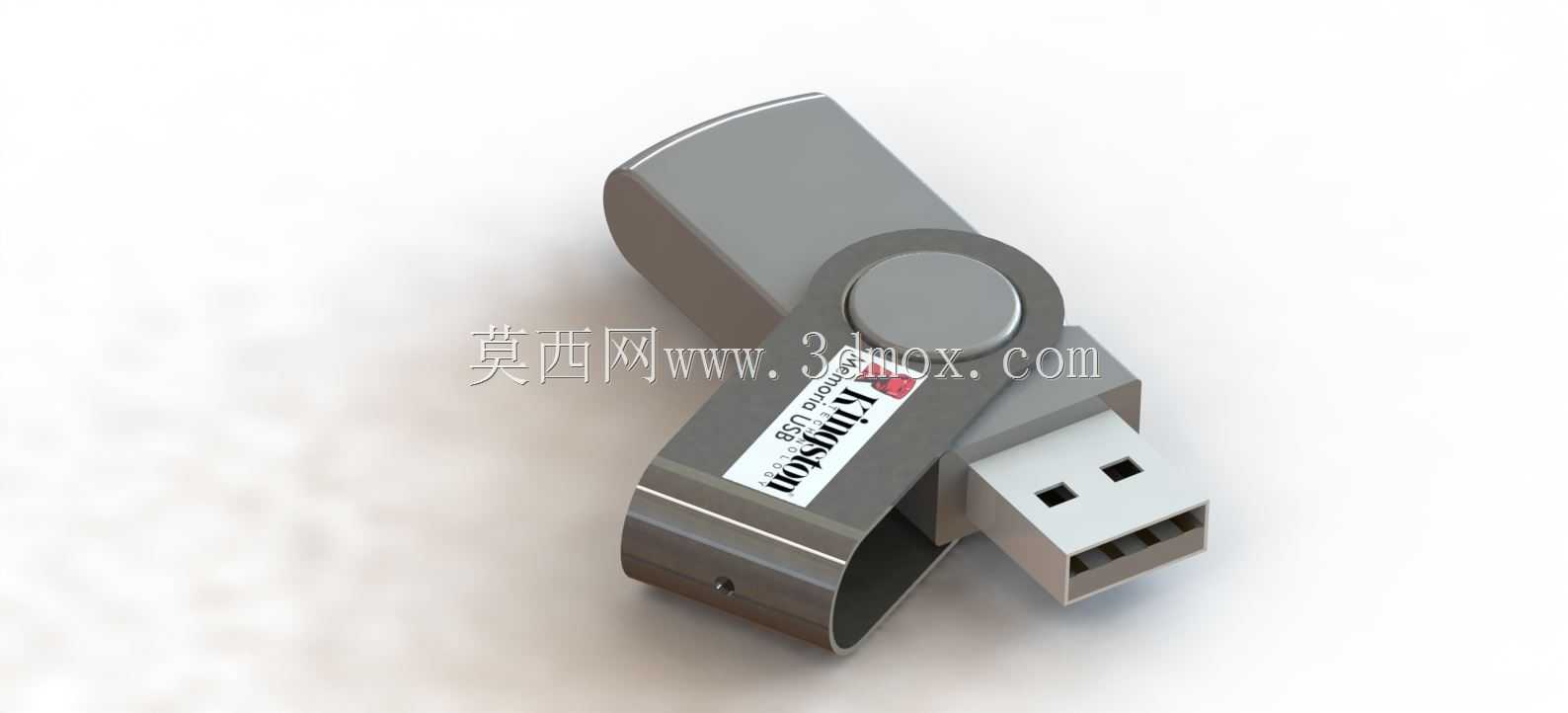

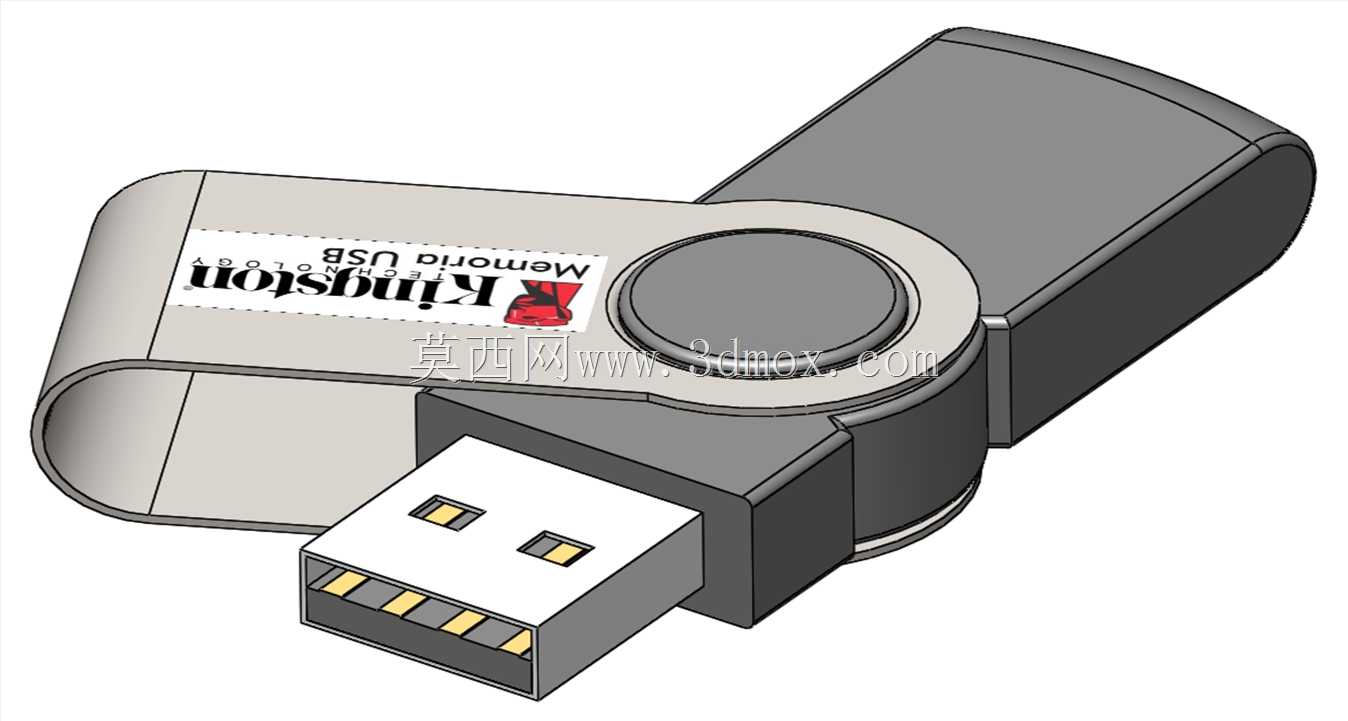

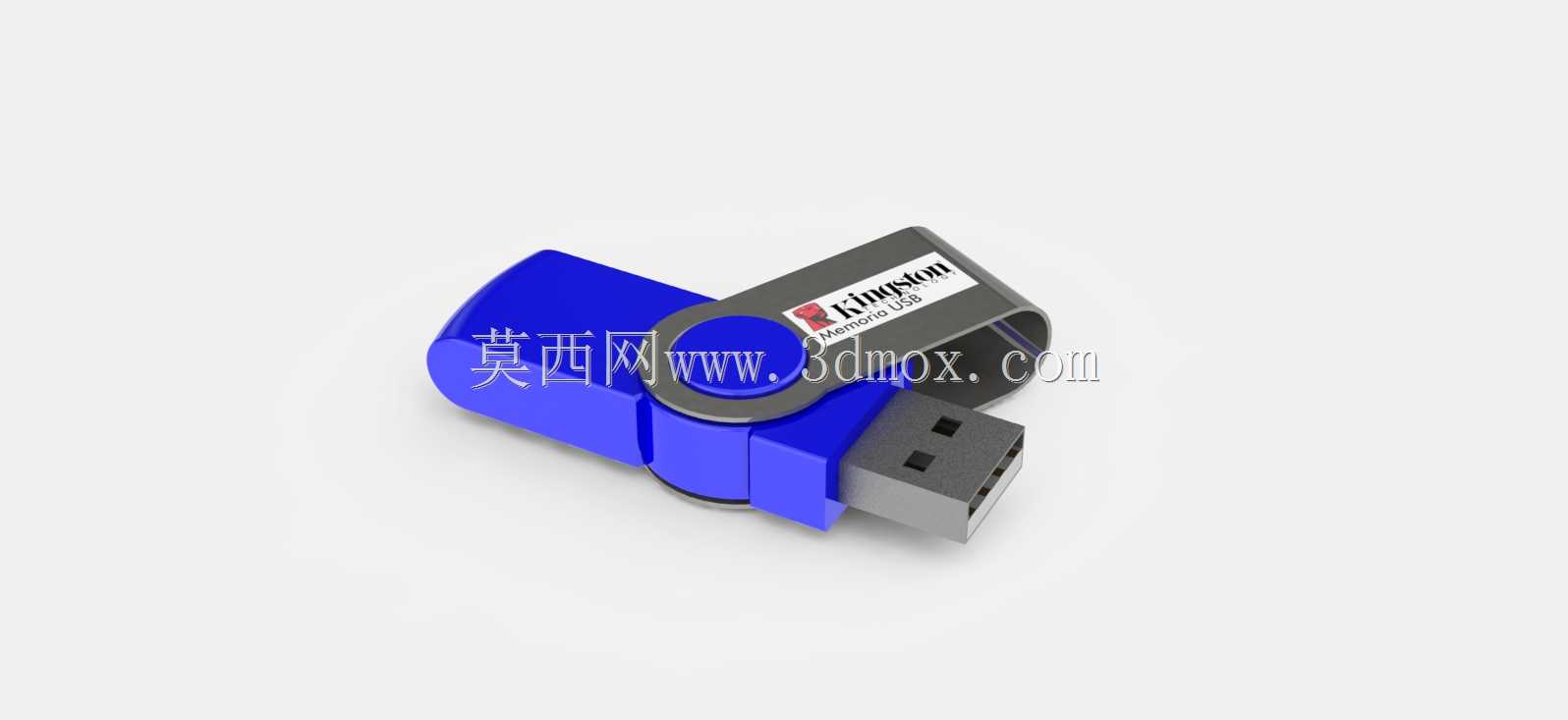

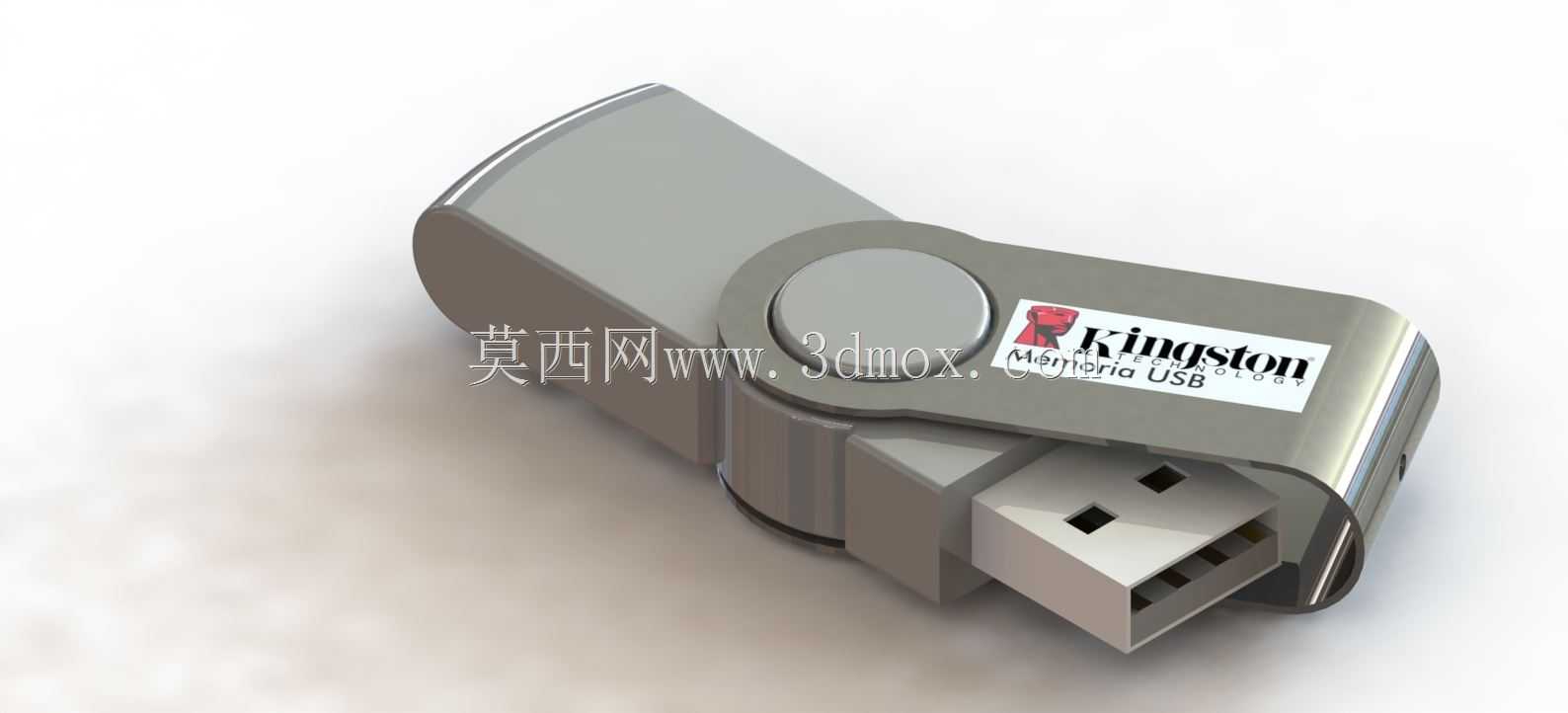

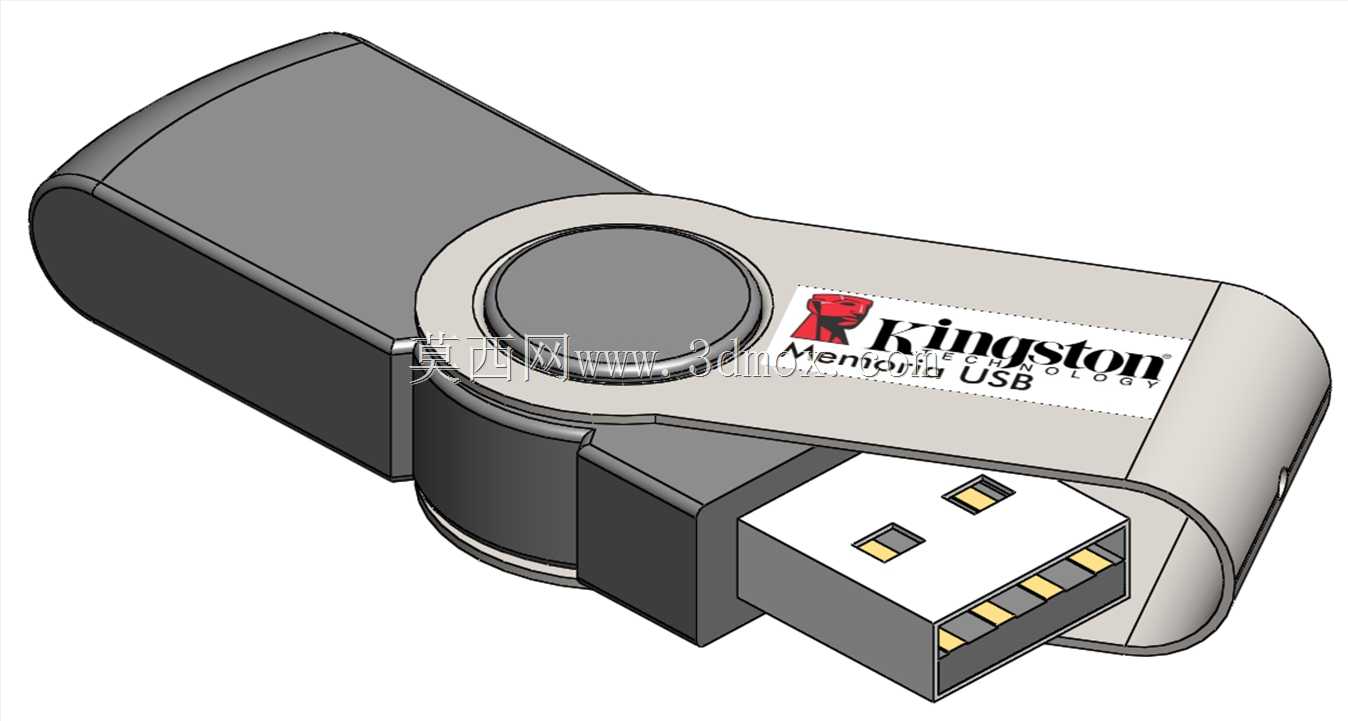

　　从结构设计逻辑来看，整个产品分为金属旋转中框、塑料主体仓、USB公头组件三个核心部分，旋转中框采用锌合金压铸成型，表面做磨砂喷塑处理，既保证旋转轴位置的结构强度，也能在日常揣放时抵抗钥匙、硬币等硬物的刮擦，不会像纯塑料外壳那样用久了出现表面划痕发白的问题。旋转阻尼的设计是这类结构的核心要点，转轴位置采用过盈配合的塑料阻尼垫，既保证旋转到90度工作位置时能有清晰的卡位反馈，不会因为轻微晃动就收回接口，也能保证旋转时的手感顺滑，不会出现卡顿或者松动晃荡的问题，旋转寿命按照日常使用频次设计，能满足上万次旋转开合不出现阻尼失效。

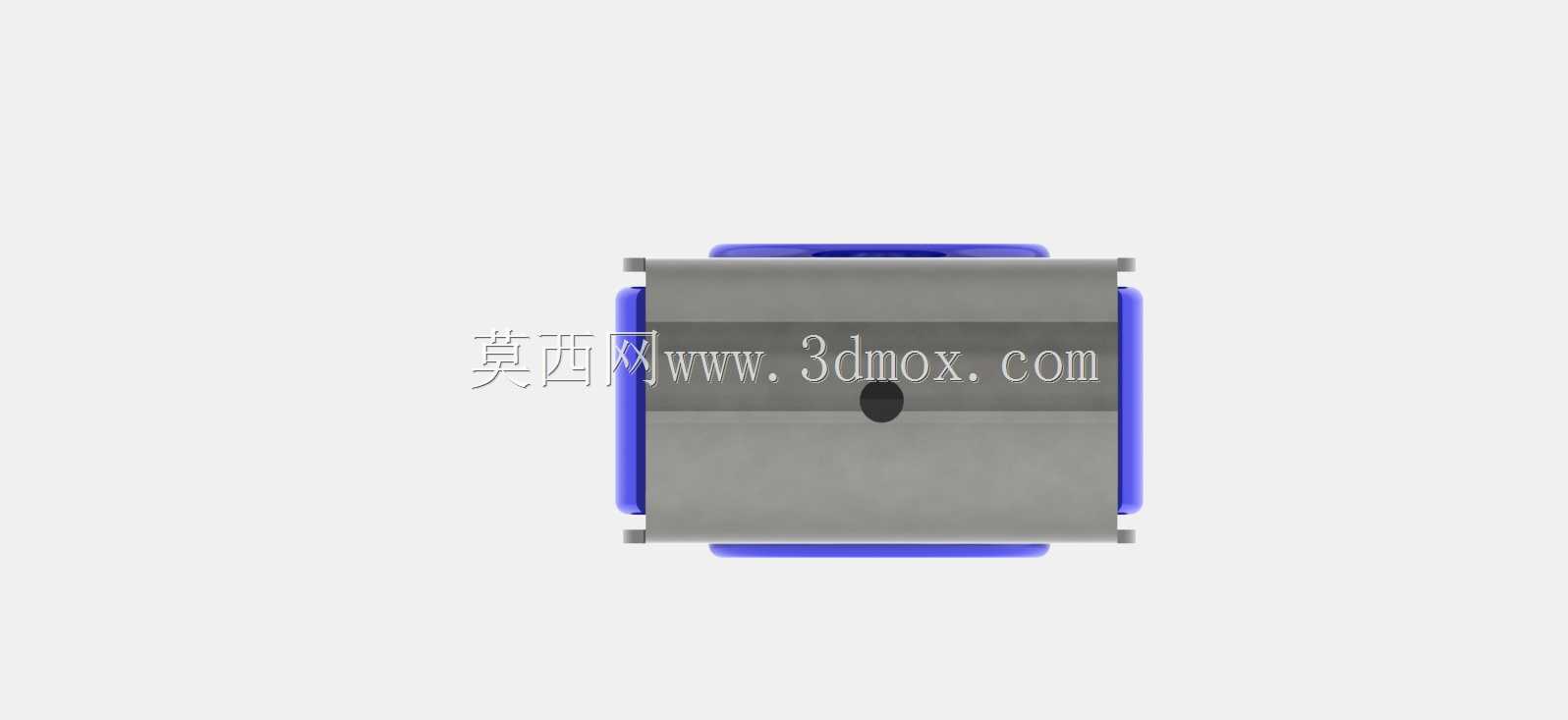

　　外形尺寸上，整体闭合状态下长度控制在60mm以内，宽度20mm，厚度10mm，属于可以直接揣进牛仔裤口袋、挂在钥匙串上的便携尺寸，不会因为体积过大挤占背包或者口袋的空间，USB公头的伸出长度严格遵循USB-IF标准规范，插入接口后不会和相邻的接口产生干涉，哪怕是笔记本上紧密排列的USB接口，也能正常插拔使用，不会挡住旁边的接口导致其他设备无法接入。主体仓内部预留了足够的PCB板安装空间，除了放置闪存颗粒、主控芯片之外，还预留了电源滤波电容的安装位，保证在工控机这类供电波动较大的设备上使用时，不会因为电压不稳出现掉盘、数据损坏的问题。

　　外壳的曲面过渡全部做了R2以上的圆角处理，没有尖锐的棱角，日常拿取插拔的时候不会刮手，旋转中框上的标签区域做了下沉0.2mm的凹槽，粘贴品牌标识或者容量标签的时候不会因为日常摩擦导致标签卷边脱落。接口部分的金属屏蔽壳厚度做到0.3mm，插拔时的结构强度足够，哪怕每天插拔十几次，也不会出现屏蔽壳变形、针脚偏移的问题，内部的四个接触弹片采用镀金处理，抗氧化能力强，在车间多尘、潮湿的环境下长期使用也不会出现接触不良的问题。

　　实际使用场景里，这类存储设备不需要额外的防护套，旋转收回的时候USB接口完全被金属中框包裹，哪怕和钥匙、螺丝刀这类金属工具放在同一个工具包里，也不会碰伤接口的接触弹片，相比推拉式结构的U盘，旋转结构没有外露的滑动轨道，不会因为进灰导致滑动卡顿，日常维护只需要偶尔擦一下表面的污渍就能正常使用，结构可靠性更高，适合工业现场、外勤作业这类相对复杂的使用环境。设计时也考虑了量产的装配效率，整个产品采用卡扣式装配，不需要打螺丝，外壳的卡扣位置做了导向斜角，组装时可以快速对位，能有效提升产线的装配效率，降低生产过程中的不良率。
