船舶舱底管路用三向法兰连接麦芽支管结构

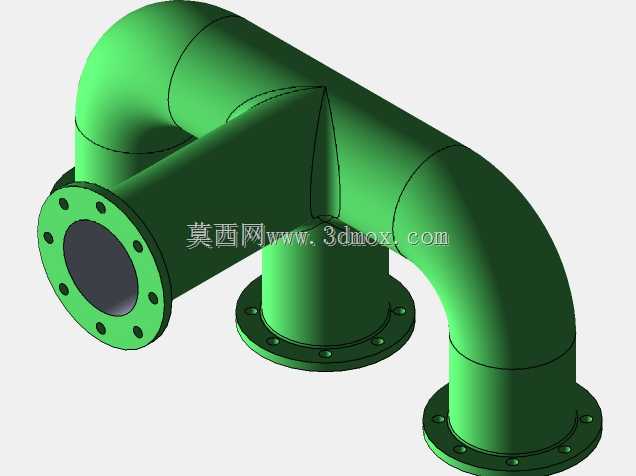

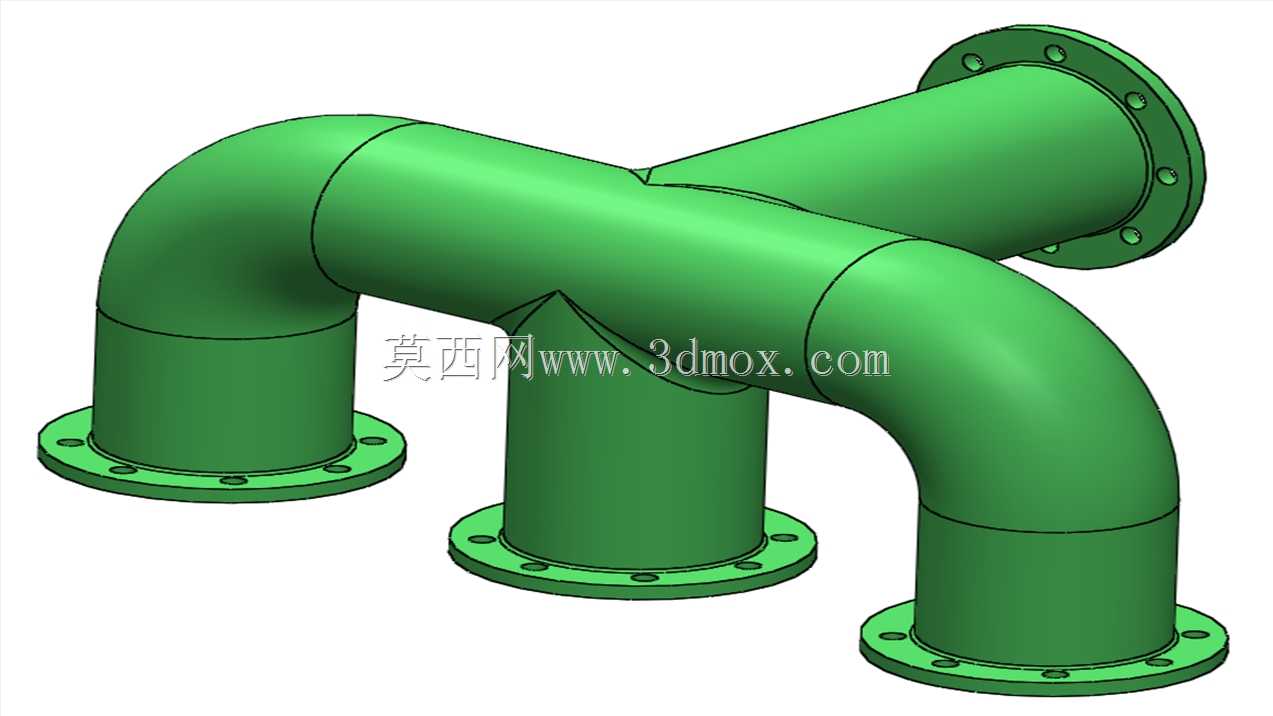

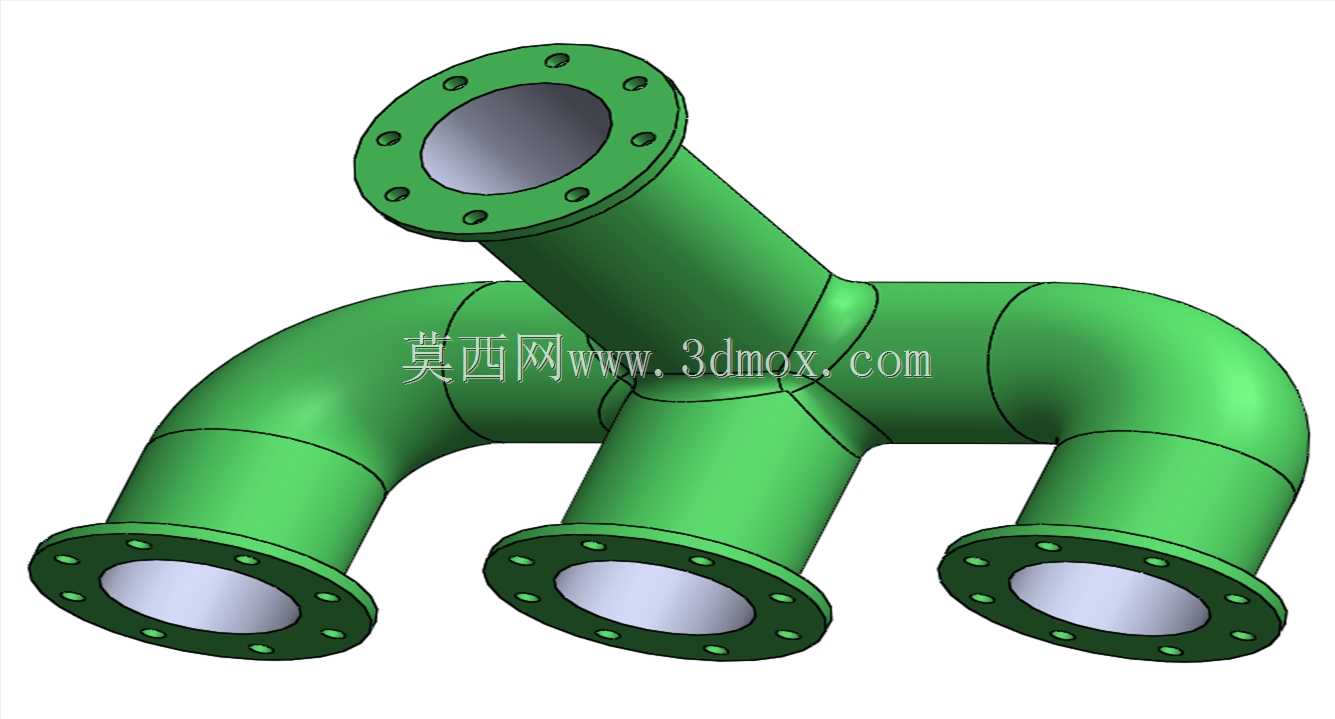

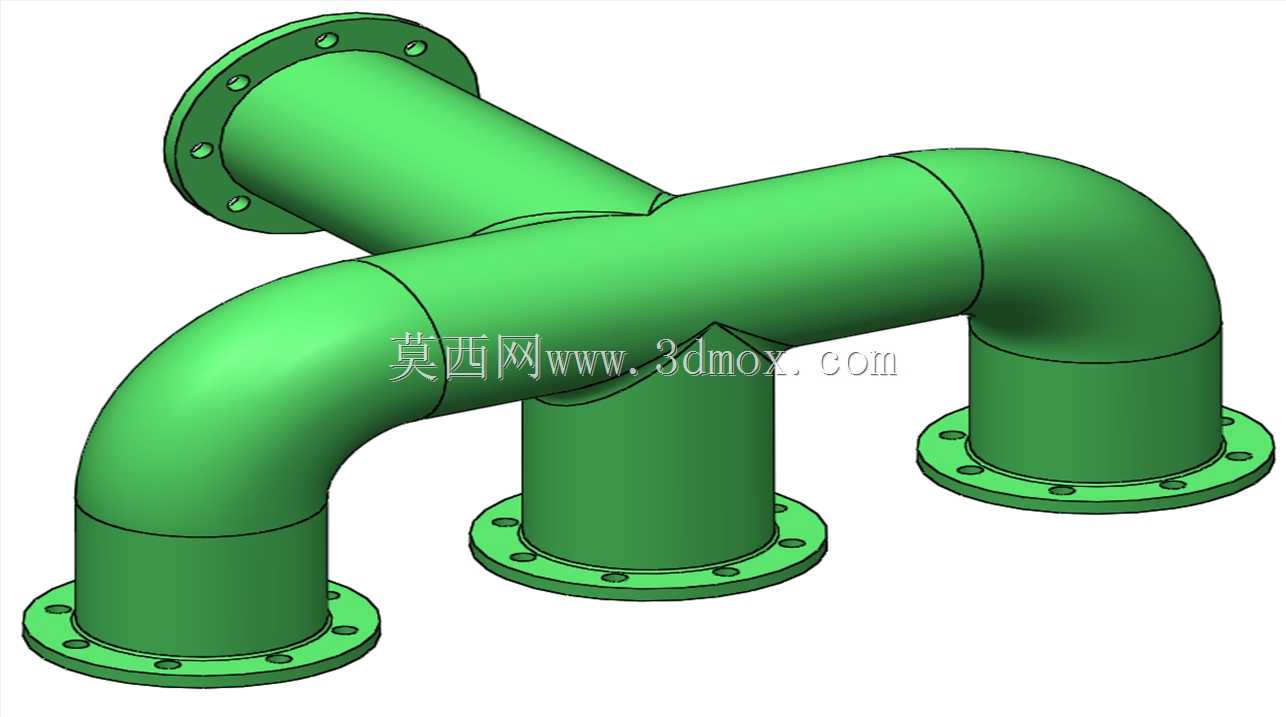

　　在船舶舱底系统的管路布设场景中，这类三向法兰支管是实现单路输入、双路输出介质分流的核心连接件，主要适配舱底泵出口端的管路分流需求，可将舱底泵抽吸的舱底积水、残留介质按管路布局导向两个不同的输送方向，避免单一直通管路无法适配舱内狭窄空间多走向布管的问题。不同于常规等径三通的对称结构，该支管采用两个90°弯管段与中部竖向接口组合的非对称布局，三个连接端全部采用带螺栓孔的平法兰结构，法兰端面预留有密封垫片安装的贴合平面，安装时可通过螺栓穿接实现与对应管路法兰的刚性连接，密封性能可满足舱底管路带压输送的工况要求，不会出现介质渗漏的问题。从结构设计逻辑来看，该支管的弯管段全部采用大曲率圆弧过渡，没有直角弯折的流道突变，

　　能有效降低介质在管内流动时的局部阻力，减少舱底泵工作时的扬程损耗，同时避免杂质在弯折处沉积堵塞流道，适配舱底积水可能夹带少量细小杂质的输送工况。三个法兰端的螺栓孔采用圆周均布设计，孔位公差匹配通用船用法兰的安装标准，现场安装时不需要额外进行孔位配钻，可直接与同规格的标准法兰对接，降低现场施工的调整工作量。中部竖向接口作为介质输入端，两个侧向弯管的法兰端作为输出端，三个接口的通径保持一致，可保证分流过程中两个输出支路的流量分配均匀，不会出现单路流量不足的问题。管体部分采用等壁厚设计，壁厚取值满足舱底管路额定工作压力下的强度要求，同时兼顾整体重量控制，不会对舱底管路的支撑结构造成额外负载。安装边界方面，

　　三个法兰端面分别朝向三个相互垂直的空间方向，布设时可根据舱内的管路走向调整安装角度，两个弯管段的外轮廓尺寸经过优化，在保证流道曲率的前提下尽可能压缩整体占用空间，可适配舱底泵周边狭窄的安装空间，不会与周边的舱壁、其他管路或设备产生干涉。管体外壁无多余的凸起结构，整体过渡平滑，后期进行管路防腐涂装时不会出现涂装死角，能提升部件在舱底潮湿环境下的抗腐蚀能力，延长整体使用寿命。在实际选型应用中，该类支管可直接替换同通径规格的常规三通部件，不需要对原有管路的布设路径进行大幅调整，尤其适合舱底泵出口位置空间局促、需要将介质向两个不同高度或水平方向输送的管路场景，安装后可减少管路中额外弯头的使用数量，降低整个管路系统的泄漏点数量，

　　提升舱底系统运行的可靠性。建模过程中，法兰端的密封面平面度、螺栓孔的位置度、弯管段的内壁曲率都按照管路附件的通用公差要求进行设定，可直接用于后续的工程出图、装配干涉检查以及管路流体仿真分析，帮助设计人员提前验证管路布设的合理性，减少现场安装时的适配问题。
