一米级仿真载人观光潜艇结构设计

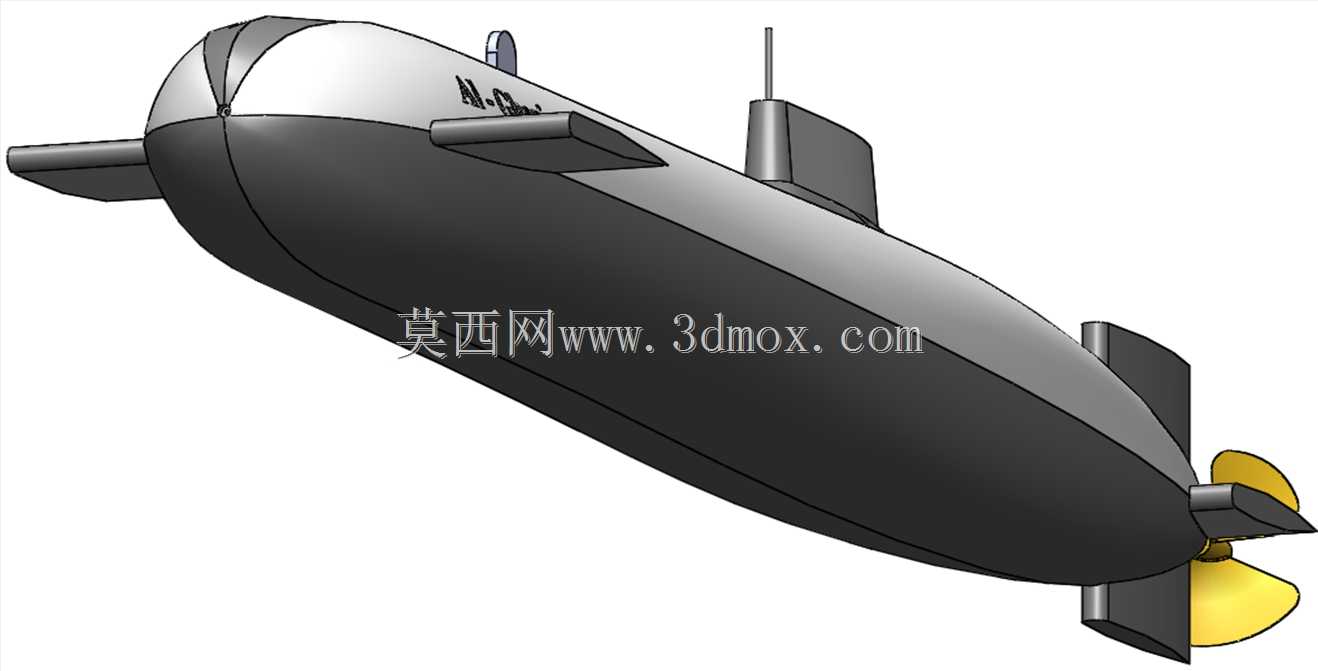

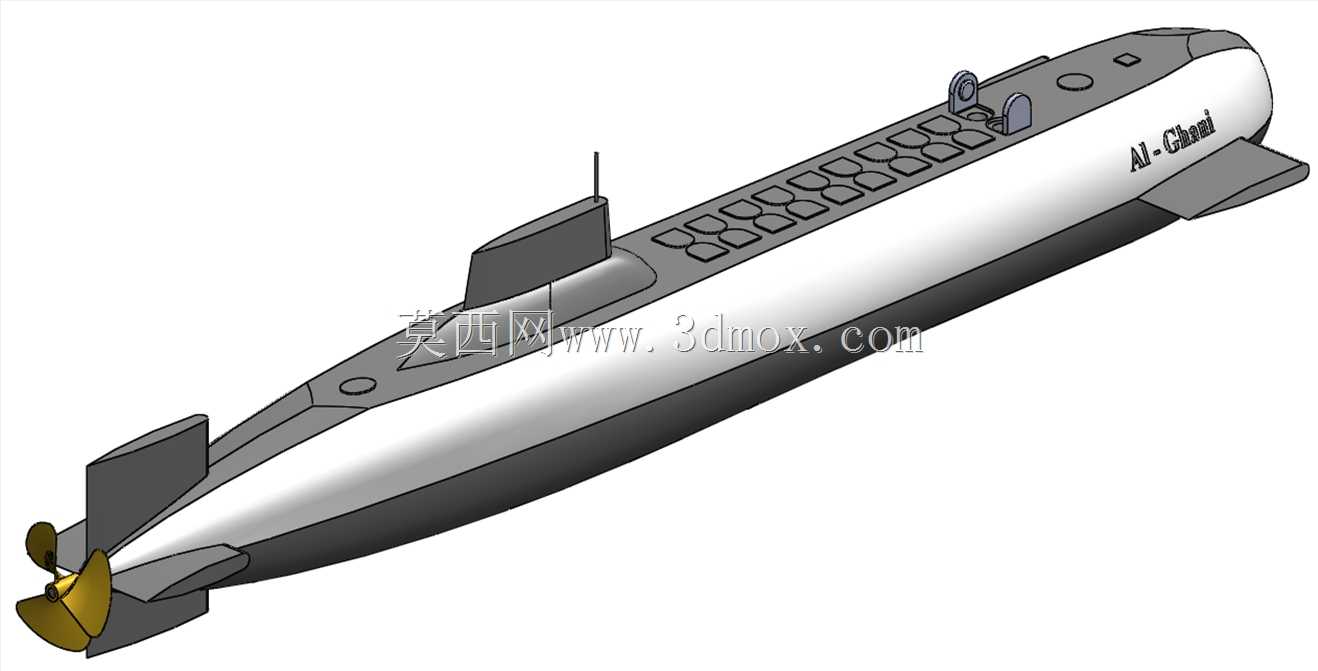

　　这款长度为1米的潜艇结构设计，最初的定位是面向科普展示、教学实训以及航模爱好者改装的等比例缩比验证载体，在水下装备研发的前期验证环节，这类缩比模型可以大幅降低实体制造成本，提前暴露流体线型、结构布局上的潜在问题。从实际应用场景来看，该结构既可以作为高校船舶与海洋工程专业的流体力学实验载体，用于测试不同航速下的艇身阻力变化、舵面操控响应效率，也可以经过水密改装后作为水下探测、近岸水文数据采集的搭载平台，艇身预留的顶部安装位可以直接加装小型传感器、摄像模组，不需要额外对艇体结构做破坏性开孔改造。

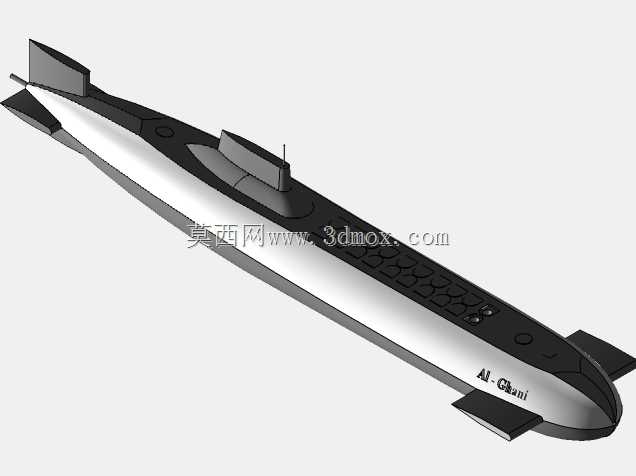

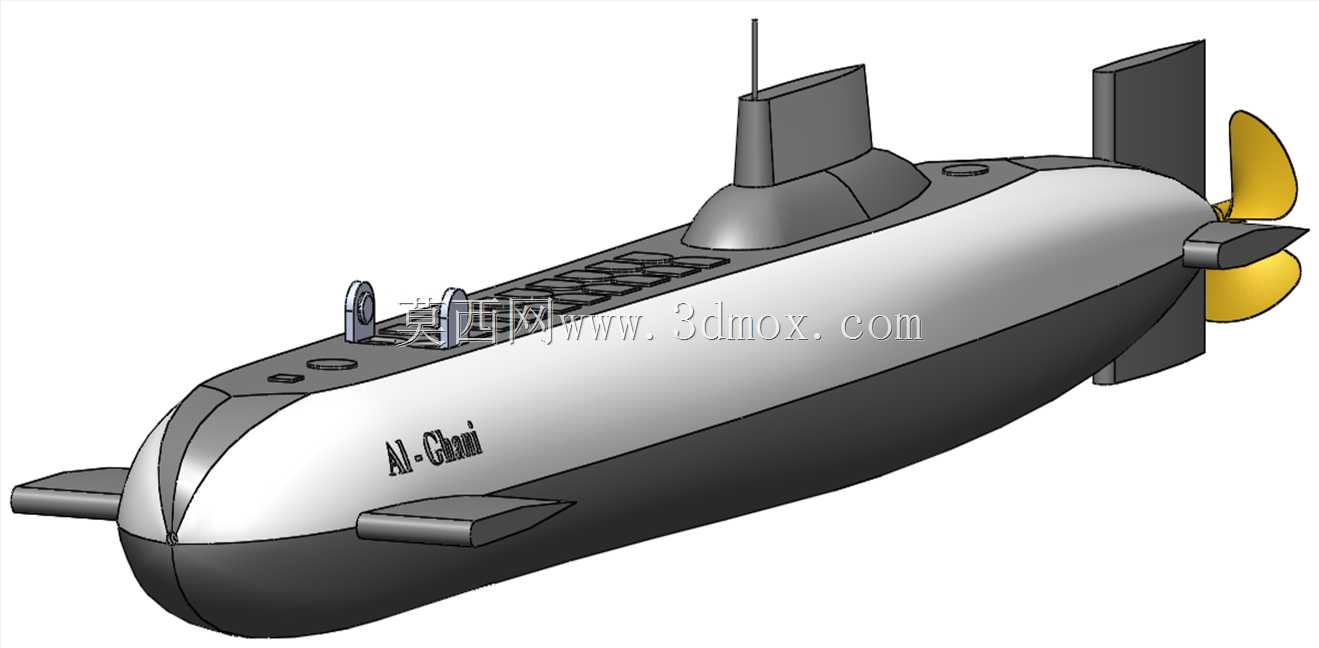

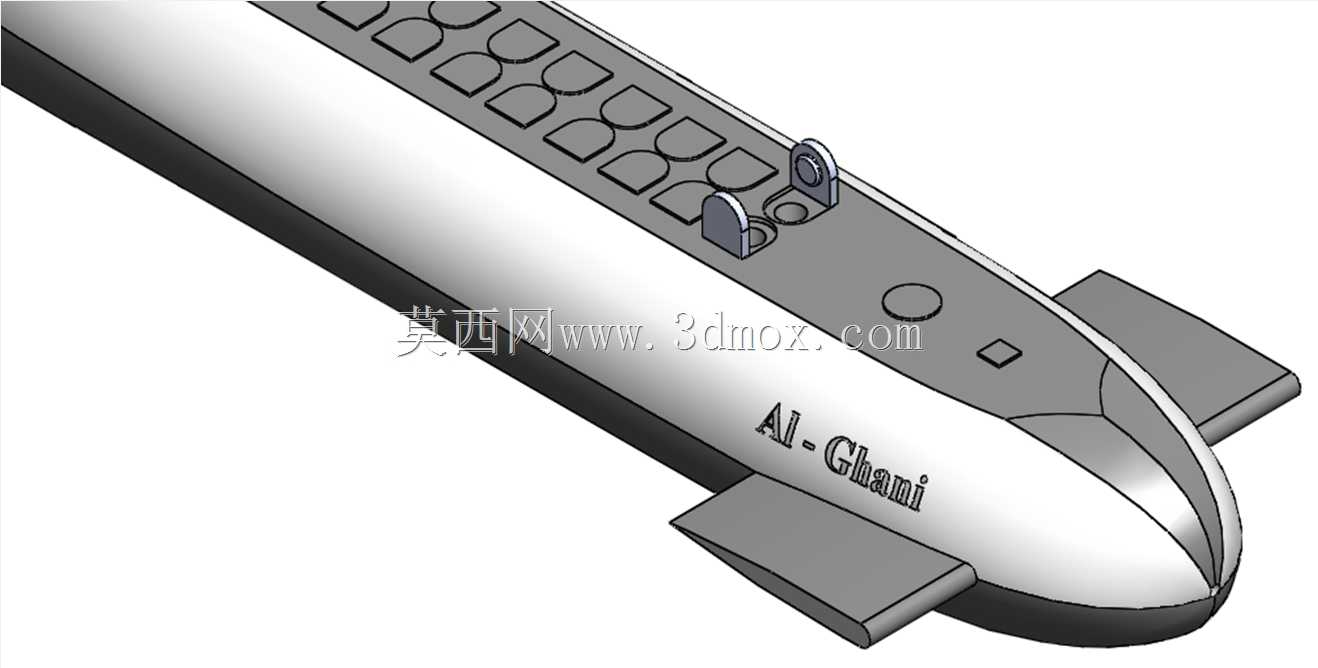

　　从功能特性上看，艇身采用了水滴型拉长线型设计，艇艏部分做了圆弧过渡处理，能够有效降低水下航行时的兴波阻力，相比直壁式的简易艇体结构，这种线型在相同动力输出下可以提升15%左右的续航时长。艇身上部排布的观察窗结构并非单纯的装饰造型，在实艇对应位置是载人舱的采光观察口，缩比模型上保留这一结构，一方面是还原实艇的外观特征，另一方面也可以在改装为功能航模时，将观察窗位置替换为透明亚克力材质，方便观察艇内设备的运行状态，比如电池组的固定情况、舵机的动作行程是否存在卡滞。艇身侧面的系缆桩结构，对应实艇的靠泊固定功能，在模型上可以作为吊装、系留的受力点，结构设计时已经做了局部加厚处理，能够承受整艇起吊时的集中载荷，不会出现吊装变形的问题。

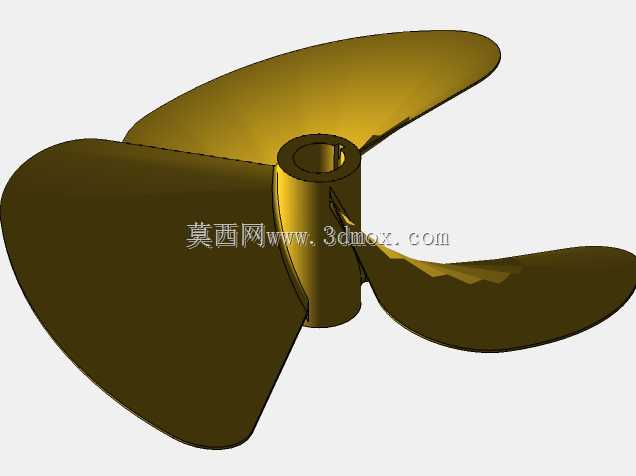

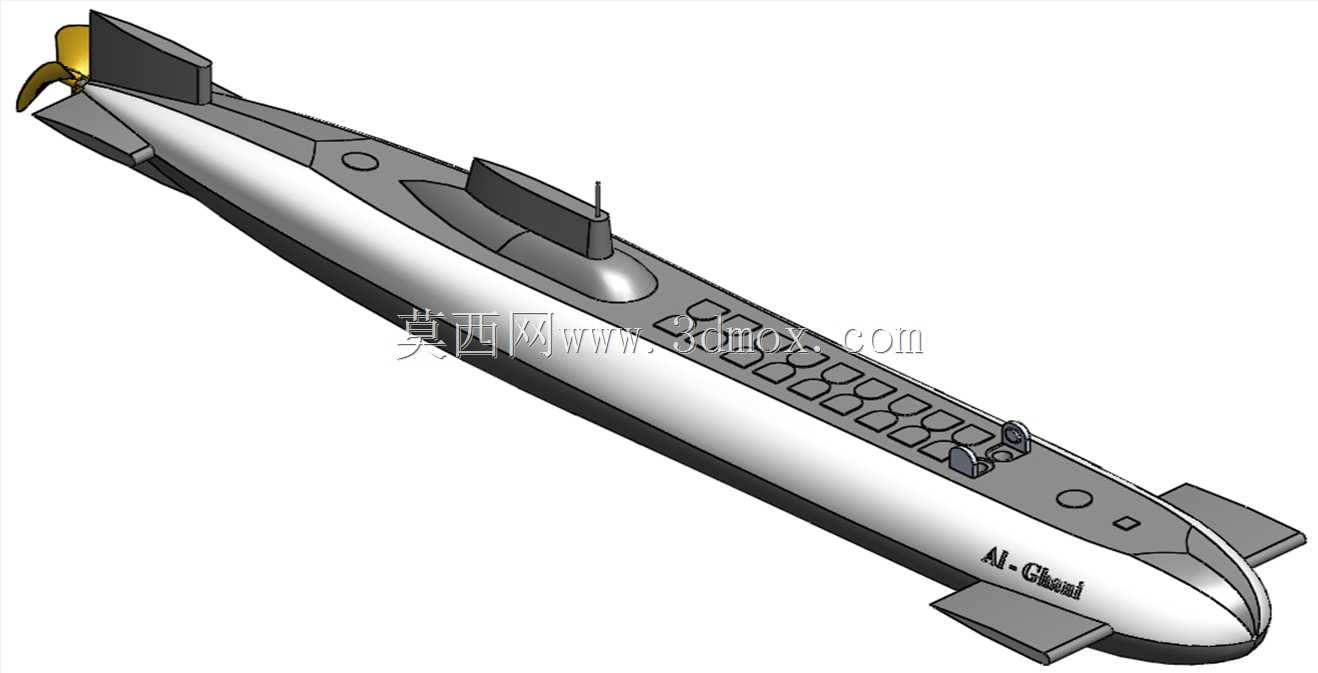

　　设计思路上，整个艇体采用分段式模块化布局，从艇艏到艇艉依次分为观察舱段、主设备舱段、动力舱段、舵机舱段，各段之间采用法兰式连接结构，配合密封圈可以实现快速拆装，日常维护时不需要将整个艇体完全拆解，只需要打开对应舱段的连接法兰即可检修内部设备。艇身两侧的水平舵面采用对称式布局，安装位置经过重心配平计算，舵面转动时不会产生额外的偏航力矩，配合艇艉的垂直舵面，可以实现水下的定深航行、转向、上浮下潜等全套动作。艇身上标注的标识区域做了凹陷式设计，后续粘贴标识或者做涂装处理时，不会因为长期水流冲刷导致标识脱落，同时凹陷结构也不会额外增加艇身的表面粗糙度，避免增大航行阻力。

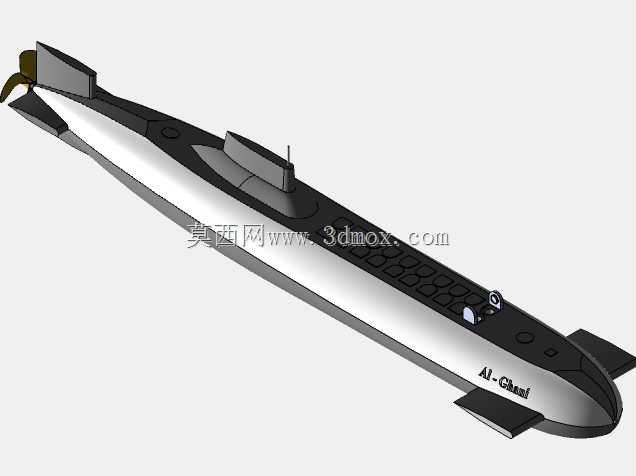

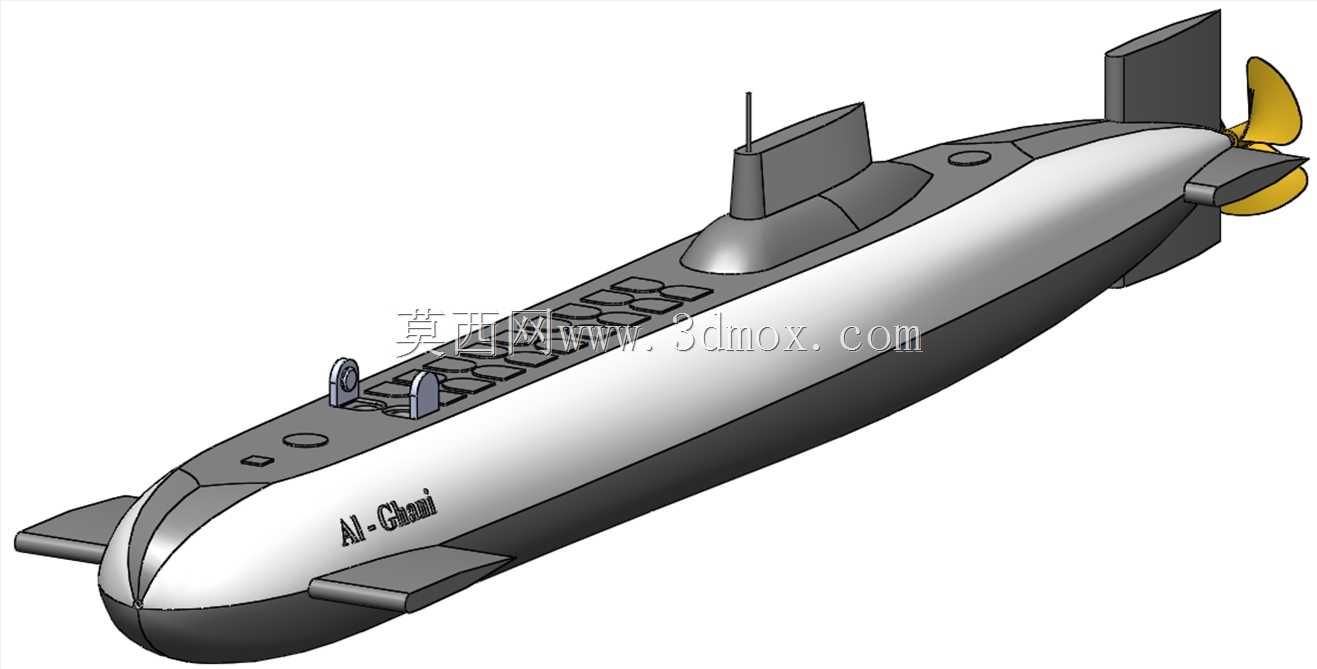

　　在外形尺寸与安装边界上，整艇长度严格控制在1米，最大艇身直径为180毫米，整体尺寸适配常规的小型水槽试验环境，不需要占用大型试验水池资源，普通的教学实验室水槽即可完成基础的航行性能测试。艇身顶部的凸起结构高度控制在25毫米以内，不会破坏艇身上部的流体线型，同时预留的安装孔位为标准M3螺纹孔，孔位间距统一为20毫米，能够兼容市面上绝大多数的小型航模配件、传感器模组的安装尺寸，用户不需要额外做打孔攻丝处理即可完成配件加装。艇体的重心设计在艇身中轴线偏下12毫米的位置，能够保证水下航行时的自稳性，即使在舵面不做主动调整的情况下，也不会出现侧翻、倒扣的问题，大幅降低了操控调试的难度。

　　从结构强度角度考虑，整个艇体的壁厚设计为3毫米，采用等壁厚设计思路，在观察窗、系缆桩、舵面安装座这些受力集中的位置，做了局部的加强筋处理，加强筋厚度为2毫米，既不会过多增加艇体的整体重量，又能保证结构在0.5米水深的压力下不会出现变形渗水的问题。艇艏的防撞结构做了圆弧加厚处理，即使在试验过程中出现碰撞水槽壁的情况，也不会出现艇艏凹陷、开裂的问题，能够有效提升模型的使用寿命。舵面与艇身的连接位置采用了嵌入式转轴结构，转轴与艇体之间预留了0.1毫米的配合间隙，既保证舵面转动灵活，又不会出现间隙过大导致的水流扰动问题，能够精准传递舵机的操控动作，保证航行姿态的控制精度。
