三级啮合齿轮排挡传动结构设计

　　这套三级啮合齿轮排挡结构，核心应用场景覆盖小型手动变速设备、教学演示传动台架、简易进给机构的动力传递环节，在需要小范围调整输出转速、切换传动路径的轻载传动场景中适配性较强。实际使用过程中，动力从输入端齿轮传入后，通过不同齿轮副的啮合切换，可实现固定传动比下的扭矩与转速转换，本次结构的固定传动比为3.59:1，即输入轴转动3.59圈时输出轴完成1圈转动，输出端扭矩可对应放大3.5倍左右，适配需要降低转速、提升输出扭矩的轻载传动工况。

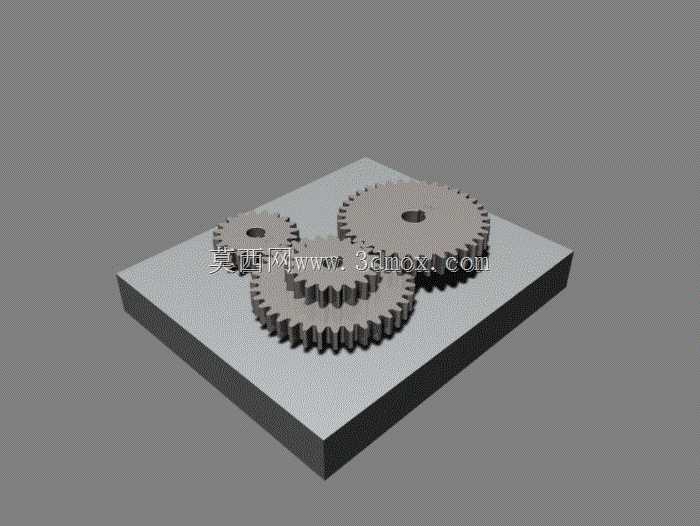

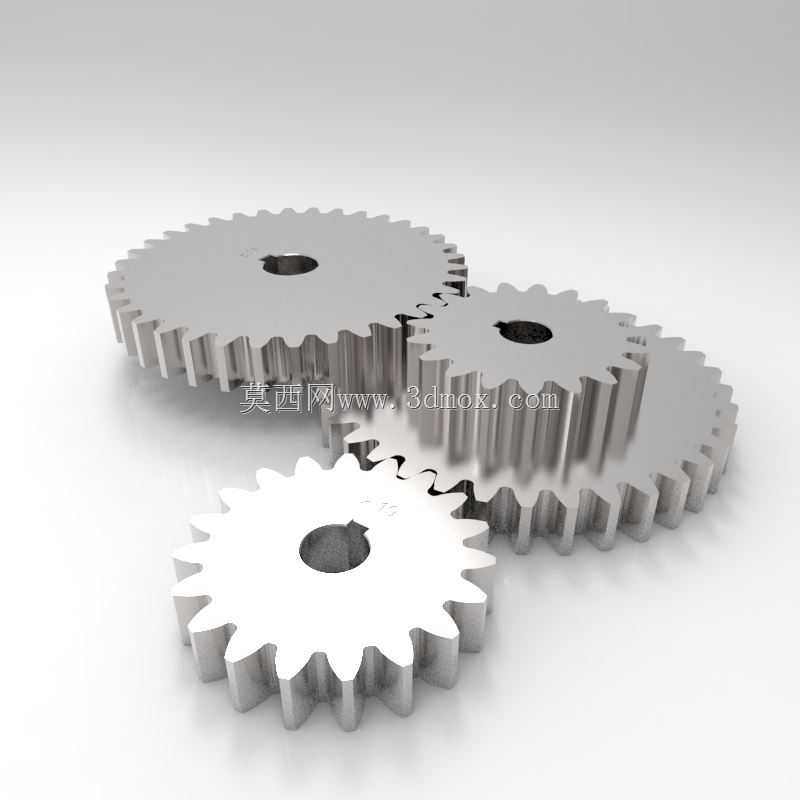

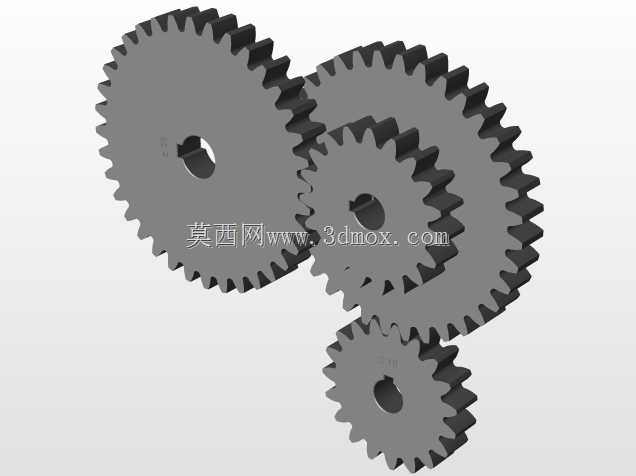

　　从设计思路来看，整套结构采用平板式安装基座作为承载基体，所有齿轮轴的安装孔位均在基座上做同轴度定位设计，避免多齿轮啮合时出现偏载、卡滞问题。齿轮参数选择上，三个啮合齿轮均采用标准渐开线直齿圆柱齿轮齿形，压力角取通用机械传动常用的20度，齿顶高系数取1，保证啮合重合度处于合理区间，传动过程中不会出现脱啮、冲击过大的问题。齿轮排布时特意将中间双联齿轮作为过渡传动件，既实现了三级传动的速比分配，也压缩了整套传动结构的轴向与平面安装空间，避免多齿轮排布带来的基座尺寸冗余。

　　安装边界层面，整套结构的基座为矩形平板结构，所有齿轮的齿顶圆均未超出基座的平面轮廓范围，安装时可直接通过基座上预留的沉头孔完成与设备架体的固定，不需要额外设计转接安装板。齿轮轴与基座的配合采用基孔制间隙配合，轴端加装轴向挡圈完成限位，保证齿轮转动过程中不会出现轴向窜动，同时也方便后期维护时的拆解更换。齿轮啮合侧隙控制在0.1-0.2mm区间，既可以补偿加工误差带来的装配干涉，也能避免侧隙过大导致的传动回程误差，适配正反转切换频次不高的传动场景。

　　功能特性上，这套排挡结构没有设计复杂的滑移齿轮换挡机构，而是采用固定啮合的三级齿轮副实现稳定的定比传动，结构可靠性更高，不需要额外设置换挡拨叉、自锁机构等附属零件，后期维护成本更低。齿轮与基座的材质选择上，若用于教学演示场景可采用光敏树脂3D打印制作，若用于实际设备传动则可选用45号钢调质处理后加工齿形，基座对应选用Q235钢板铣削加工即可，不同材质选型下结构的承载能力可覆盖0.1-5N·m的输出扭矩范围，适配不同负载等级的使用需求。

　　实际装配过程中需要注意，三个齿轮的啮合接触斑点需要沿齿高方向不小于40%，沿齿长方向不小于50%，装配时可通过压装调整齿轮轴的安装位置来保证啮合精度，避免出现局部齿面受力过大导致的齿面磨损加速问题。基座的平面度需要控制在0.05mm以内，保证所有齿轮轴安装后轴线与基座平面垂直，避免齿轮啮合时出现偏载导致的断齿风险。整套结构没有设计额外的润滑密封结构，若用于高速传动场景可在基座上加装透明防护罩，内部填充润滑脂完成齿面润滑，降低齿面磨损速度，延长结构使用寿命。
