锯齿状环形内啮合传动齿圈结构设计

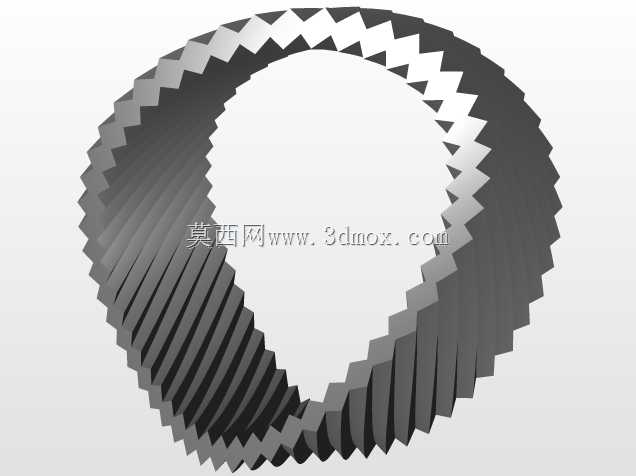

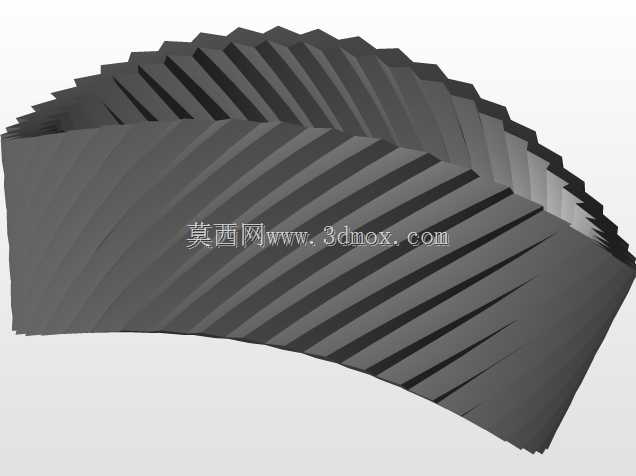

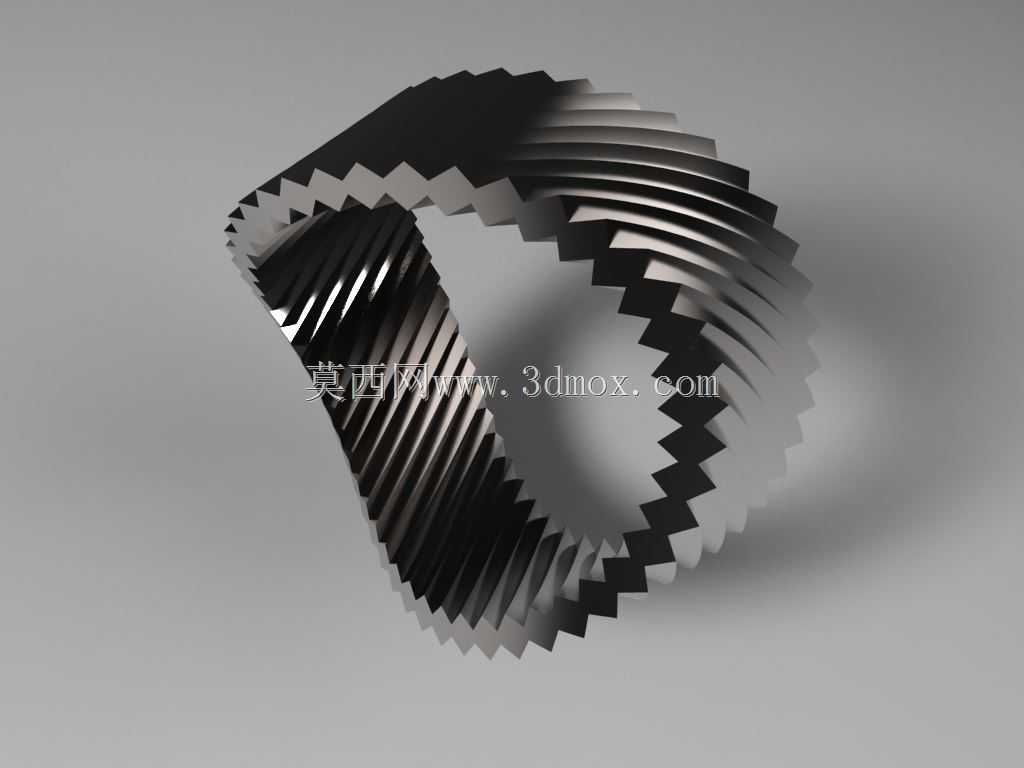

　　在重载传动系统的布局设计中，这类带锯齿形端面的环形内齿结构，常被应用在需要紧凑安装空间的回转传动场景里，区别于常规直齿内齿圈，其端面的锯齿结构并非装饰性设计，而是承担着轴向定位、端面啮合锁止的复合功能，在分度回转工作台、小型差速机构、精密间歇传动组件中都能见到这类结构的实际应用。从实际工况适配角度看，这类齿圈的内齿采用连续螺旋齿形设计，齿向沿环形内壁均匀排布，啮合过程中能保持多齿同时接触，相比直齿内啮合结构，传动冲击更小、运行噪音更低，适合中低速大扭矩的动力传递场景；端面的锯齿形齿牙沿环体端面周向均匀分布，齿形为等腰三角截面，齿顶与齿根的过渡圆角经过优化，既可以在轴向对接时与配套的端齿盘实现无间隙啮合锁止，

　　也能在装配时作为周向定位的基准面，避免齿圈与安装基座之间出现周向窜动。设计这类结构时，首先要明确安装边界的尺寸约束：环形结构的内径要匹配配套传动轴或者行星轮组的回转外径，预留足够的装配间隙，避免运转过程中出现齿面与轴系的干涉；外径尺寸要适配安装基座的内孔配合公差，通常采用H7/k6的过渡配合，保证齿圈安装后不会出现径向偏移；环体的轴向厚度要同时满足内齿的啮合齿宽要求和端面锯齿的齿深要求，内齿的齿宽通常取模数的8-12倍，保证足够的齿面接触强度，端面锯齿的齿深则根据锁止扭矩的需求计算，齿深过小会导致锁止时齿面压溃，齿深过大则会不必要地增加环体的轴向尺寸，挤占其他组件的安装空间。建模过程中，内齿的齿形生成需要先确定基准齿形参数，

　　根据传动比、中心距要求计算出模数、压力角、变位系数，通过螺旋线扫掠生成单个齿形后沿圆周阵列，阵列过程中要注意齿距的累积误差控制，保证每个轮齿的齿向偏差在允许范围内，避免啮合时出现偏载；端面锯齿的建模则需要先在端面上绘制单个锯齿的截面轮廓，沿径向拉伸后做周向阵列，阵列的齿数要与锁止精度要求匹配，齿数越多，周向调节的分度精度越高，但同时单个齿的承载面积会越小，需要根据实际锁止扭矩平衡齿数与齿强的关系。从实际装配的角度考虑，这类齿圈的安装通常采用热装或者压装的方式嵌入基座内孔，因此在建模时需要在齿圈的外圆面预留合适的导入倒角，倒角角度通常取15度-30度，方便压装时的导向；内齿的齿端也需要做小尺寸的倒角处理，

　　避免装配行星轮或者传动轴齿轮时出现齿顶磕碰，损伤齿面精度。在强度校核层面，内齿部分需要校核齿面接触疲劳强度和齿根弯曲疲劳强度，根据传递的额定扭矩计算单齿承受的最大载荷，结合材料的许用应力验证齿厚、齿宽参数是否满足寿命要求；端面锯齿部分则需要校核齿面的挤压强度，计算锁止状态下单个锯齿承受的周向剪切力和轴向压紧力，保证在最大锁止扭矩下不会出现齿面压溃或者齿根断裂的情况。这类结构的材料通常选用中碳合金钢经表面渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受啮合过程中的接触应力，也能承受冲击载荷下的弯曲应力；对于有防腐要求的应用场景，也可以选用不锈钢材质做表面氮化处理，在保证齿面强度的同时提升耐腐蚀性能。在实际的设备维护中，这类齿圈的磨损通常出现在内齿的啮合面和端面锯齿的接触面上，因此建模时可以将齿面的磨损余量考虑到尺寸公差中，预留0.1-0.2mm的修磨余量，方便后期维护时通过齿面修磨恢复配合精度，不需要整体更换齿圈，降低设备的维护成本。另外，这类环形齿结构的动平衡特性也需要在设计阶段考虑，由于是高速回转件（部分应用场景下转速可达上千转每分钟），建模时要保证结构的周向质量均匀分布，避免出现质量偏心导致运转时产生振动，影响整个传动系统的运行稳定性。
