薄材渐进式裁切成型刀具结构

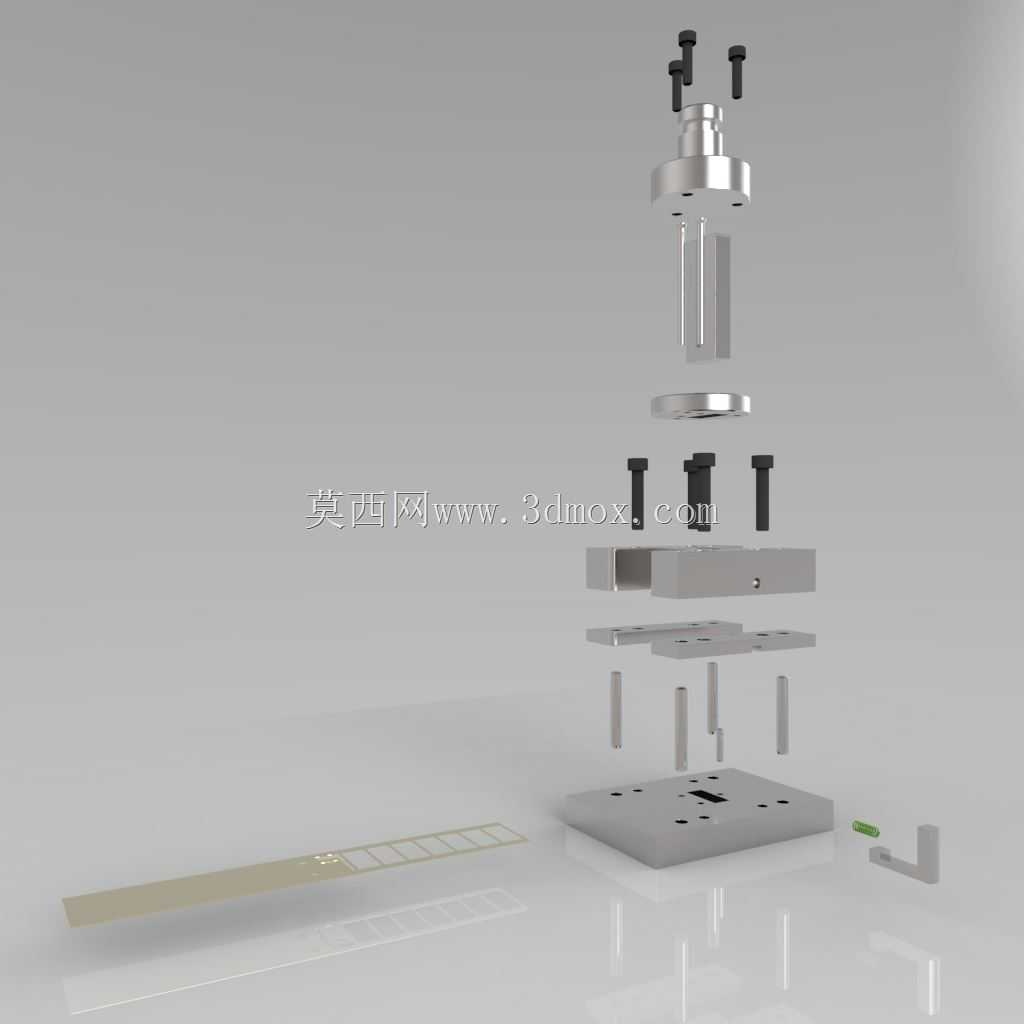

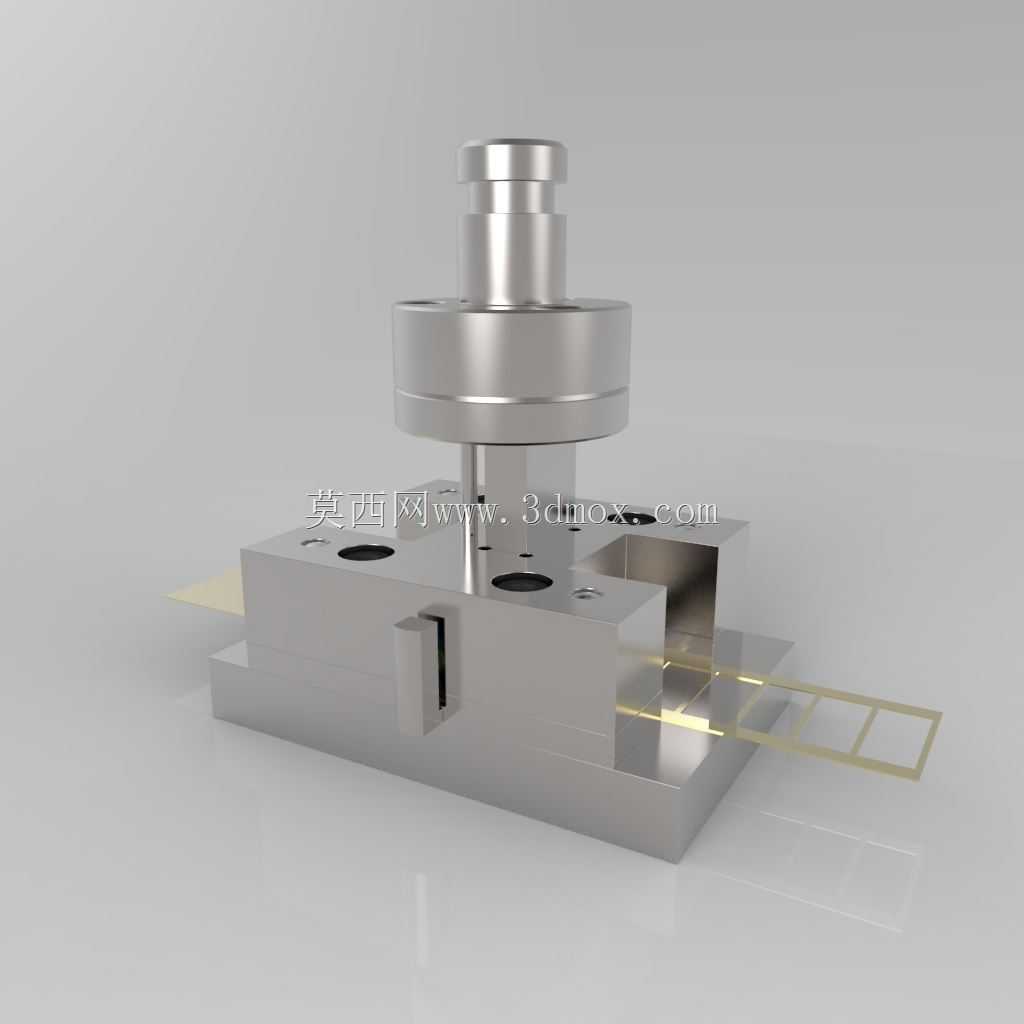

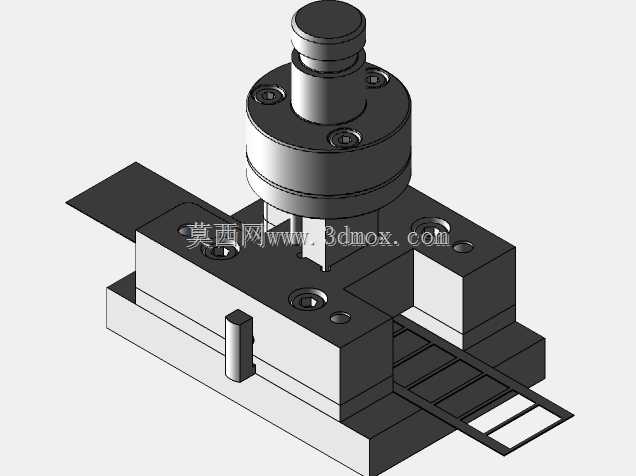

　　这套渐进式裁切刀具主要面向薄型金属带料、柔性覆铜板、精密电子引线框架这类连续送料的冲切加工场景，在高速精密冲床、卷对卷连续成型生产线上承担核心裁切成型功能，区别于单次冲切的直切刀具，它采用多工位渐进式作业逻辑，能在单次滑块行程内完成多道工序的同步加工，大幅提升薄材加工的尺寸一致性与生产效率。从结构布局来看，刀具整体分为上模连接段、中间导向承载段、下模定位基座三个核心部分，上模顶端的圆柱柄采用标准模柄尺寸设计，可直接适配多数常规开式冲床的滑块安装孔，无需额外定制转接法兰，安装时仅需通过模柄压板锁紧即可完成定位，安装基准面的平面度控制在0.02mm以内，能保证上下模合模时的同轴度偏差不超过0.015mm，避免冲切过程中出现啃模、

　　崩刃的问题。中间的圆盘式承载台一方面承担上模冲头的固定功能，另一方面内置了弹性卸料结构，冲切完成后上模回程时，卸料板会在矩形弹簧的作用力下将卡在冲头上的带料平稳推出，避免带料随上模抬升出现拉扯变形，保证送料步距的稳定性。下模基座采用整体式合金钢加工而成，基座上预留了四个对称分布的沉头安装孔，可通过内六角螺栓直接固定在冲床工作台面的T型槽上，安装孔的位置公差按照IT7级精度控制，能快速完成与设备工作台的对位，无需反复调整安装位置。基座上设置的定位挡块与导正销结构，会在每次送料到位后对带料的侧边与工艺孔进行精准定位，抵消送料过程中产生的位置偏差，保证每一步冲切的位置精度控制在0.01mm以内。刀具的冲切刃口采用分段错位设计，

　　不同工位的冲头高度存在0.1-0.3mm的高度差，合模时会按照先后顺序依次接触带料，先完成定位孔冲制，再进行局部裁切，最后完成成型分离，这种渐进式的受力设计能大幅降低单次冲切的冲裁力，相比同规格的整体式冲切刀具，冲裁力可降低35%左右，既可以适配吨位更小的冲床设备，也能减少刃口的瞬时冲击载荷，延长刀具的整体使用寿命。刃口部分采用硬质合金镶嵌结构，冲切刃口的粗糙度控制在Ra0.8以下，冲切薄材时不会出现毛边、拉扯撕裂的问题，加工出的工件断面光滑平整，无需后续额外的去毛刺工序。在实际生产应用中，这套刀具可适配厚度0.05-0.5mm的各类金属及非金属薄材，送料步距可根据加工需求调整导正销的位置来适配，最小可加工宽度2mm的精密引线结构，

　　广泛应用于电子连接器、精密五金弹片、柔性线路板补强片这类小尺寸精密零件的连续生产场景。设计过程中充分考虑了日常维护的便捷性，所有冲头与凹模镶件都采用快换式结构，单个刃口出现磨损时，无需拆解整套模具，仅需松开对应的锁紧螺丝即可更换镶件，大幅减少设备停机维护的时间。上下模之间设置了独立的内导柱结构，导柱与导套采用间隙配合，配合间隙控制在0.008mm以内，即使在高速连续冲切的工况下，也能保证上下模的对位精度不会出现偏移，避免长期使用后出现刃口偏磨的问题。下模基座的排料槽采用倾斜式设计，冲切产生的废料会顺着排料槽自动滑落到设备下方的废料收集盒中，不会在模腔内堆积造成刃口卡滞，保证连续生产的稳定性。整套刀具的整体外形尺寸控制在常规精密冲床的安装边界范围内，宽度方向不超过200mm，长度方向不超过280mm，闭合高度适配160-220mm装模高度的冲床设备，无需对现有设备进行改造即可直接安装使用，适配性较强。
