带冷却管路结构的精密注塑成型模具

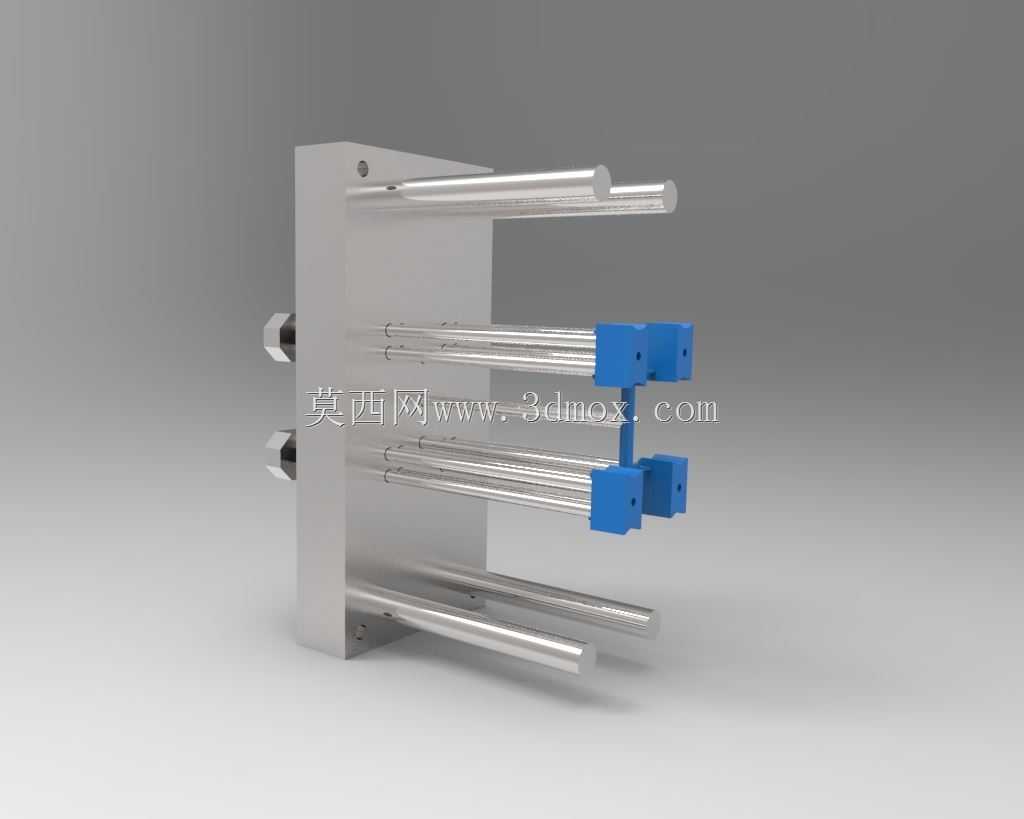

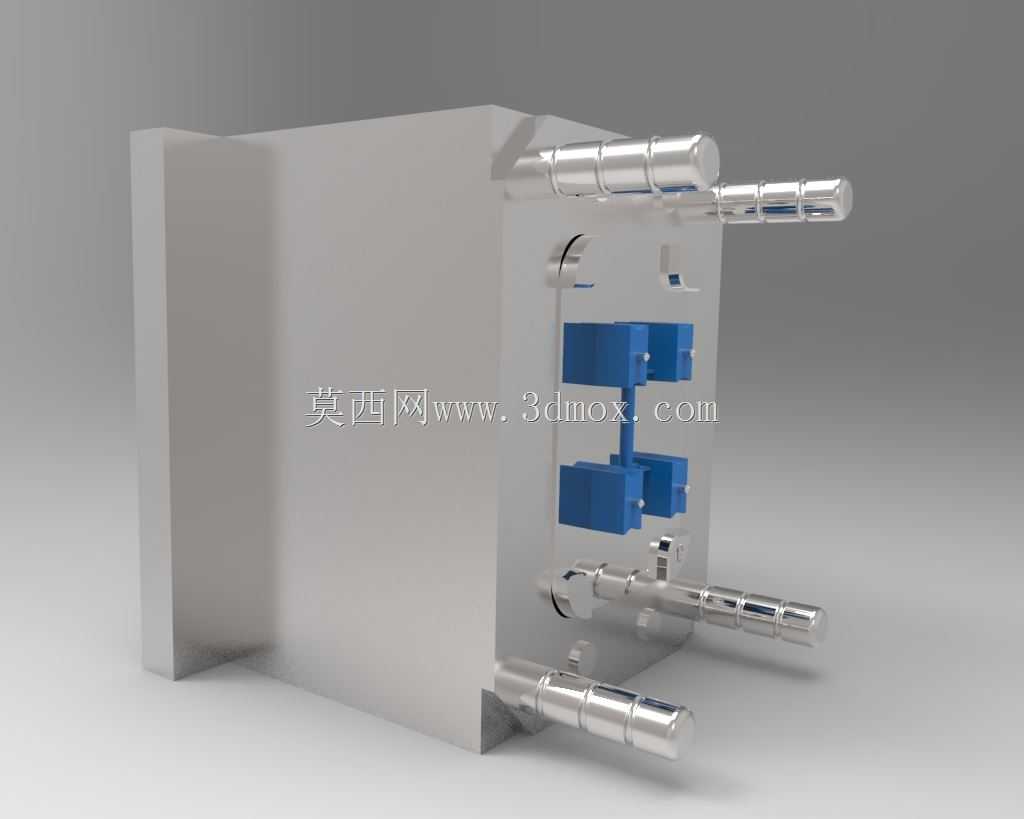

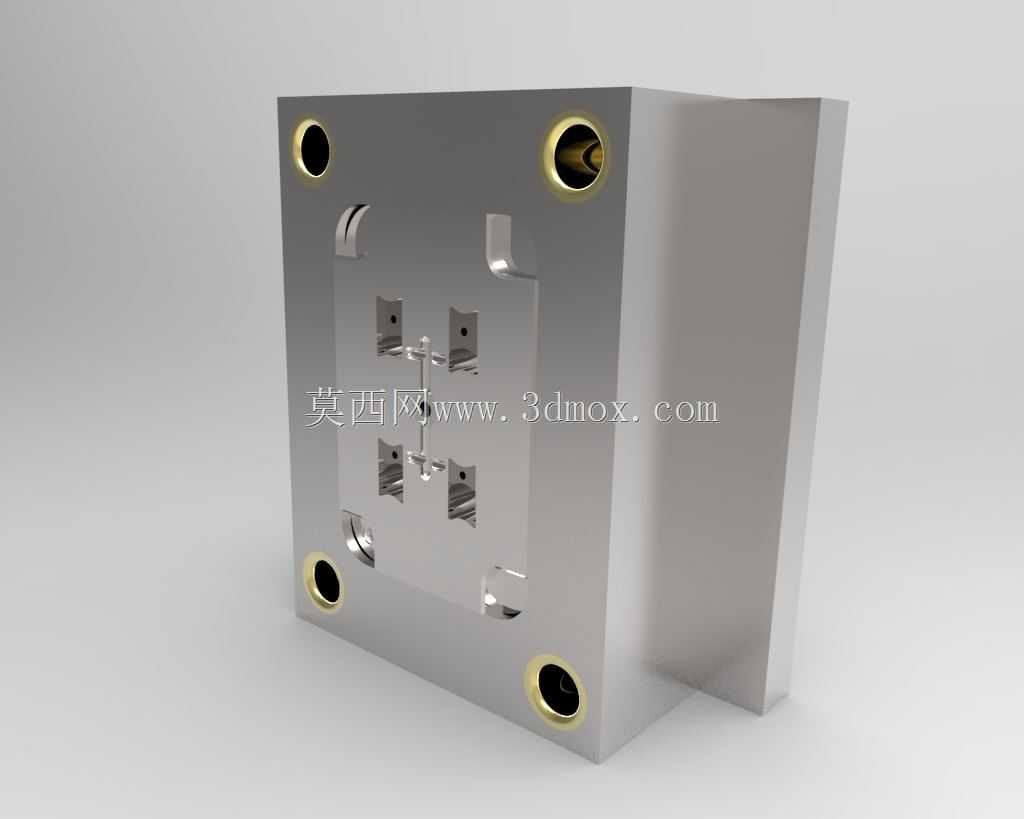

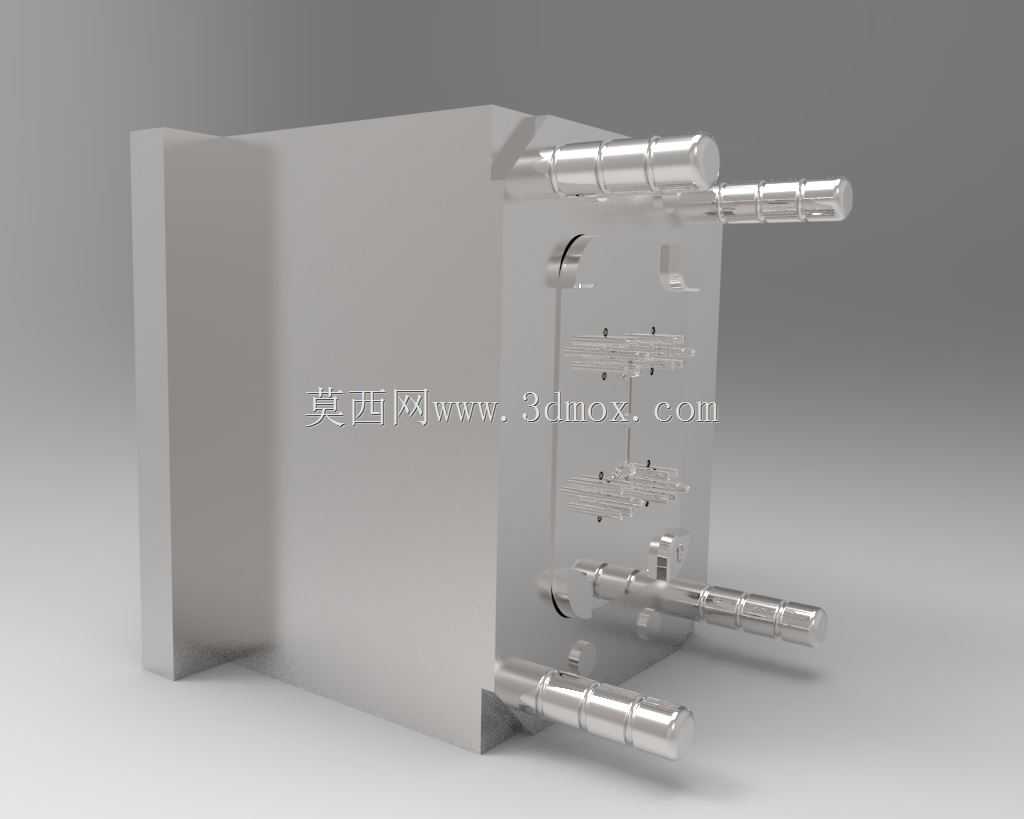

　　这套模具结构主要面向热塑性塑料件的批量注塑成型工序，在消费电子外壳、小型家电结构件、日用塑胶配件的生产场景中适配性较强，可直接安装在对应锁模力规格的卧式注塑机上完成连续生产作业。从结构布局来看，模架采用标准模胚的拼接式设计，定模侧与动模侧的分型面贴合精度控制在微米级，合模过程中依靠侧置的导向柱完成对位，避免合模错位导致的型腔啃伤、塑件飞边问题。外露的金属管路为模具的冷却循环通道，分别对接定模型腔与动模型芯的内部水路，通过恒温冷却水的循环流动带走注塑过程中熔体传递的热量，将模温稳定在塑料原料成型所需的区间内，缩短塑件冷却定型的周期，同时避免因模温不均导致的塑件翘曲、缩痕、内应力集中等成型缺陷。

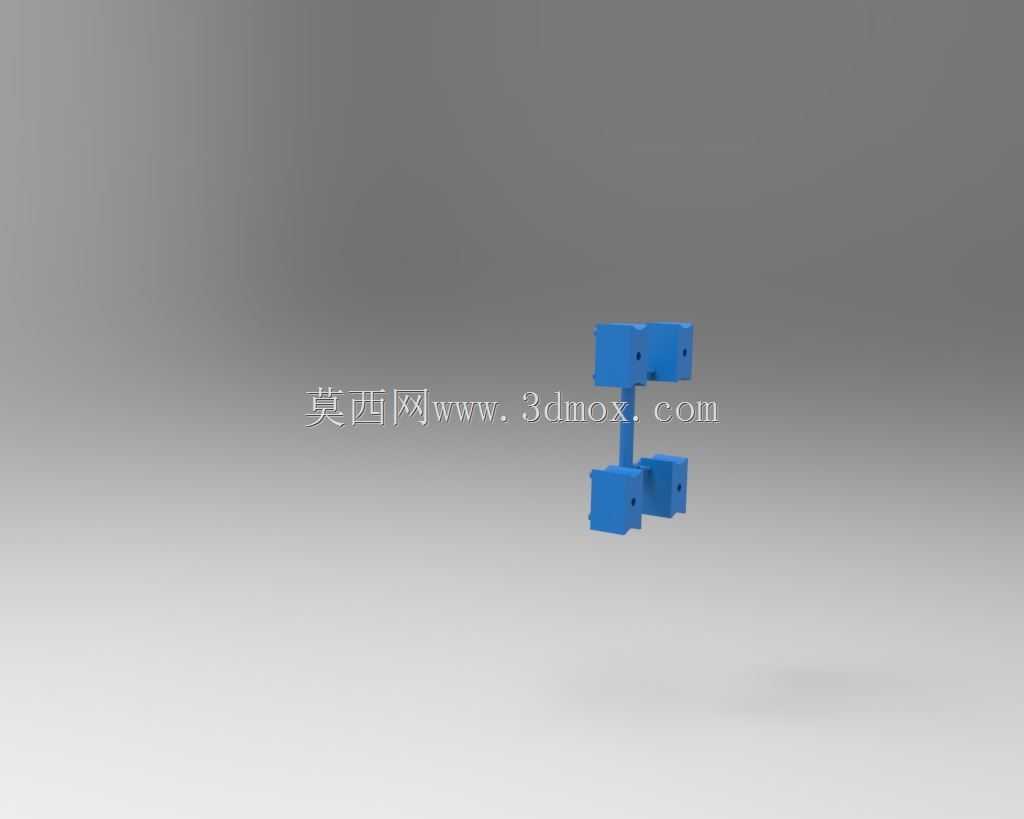

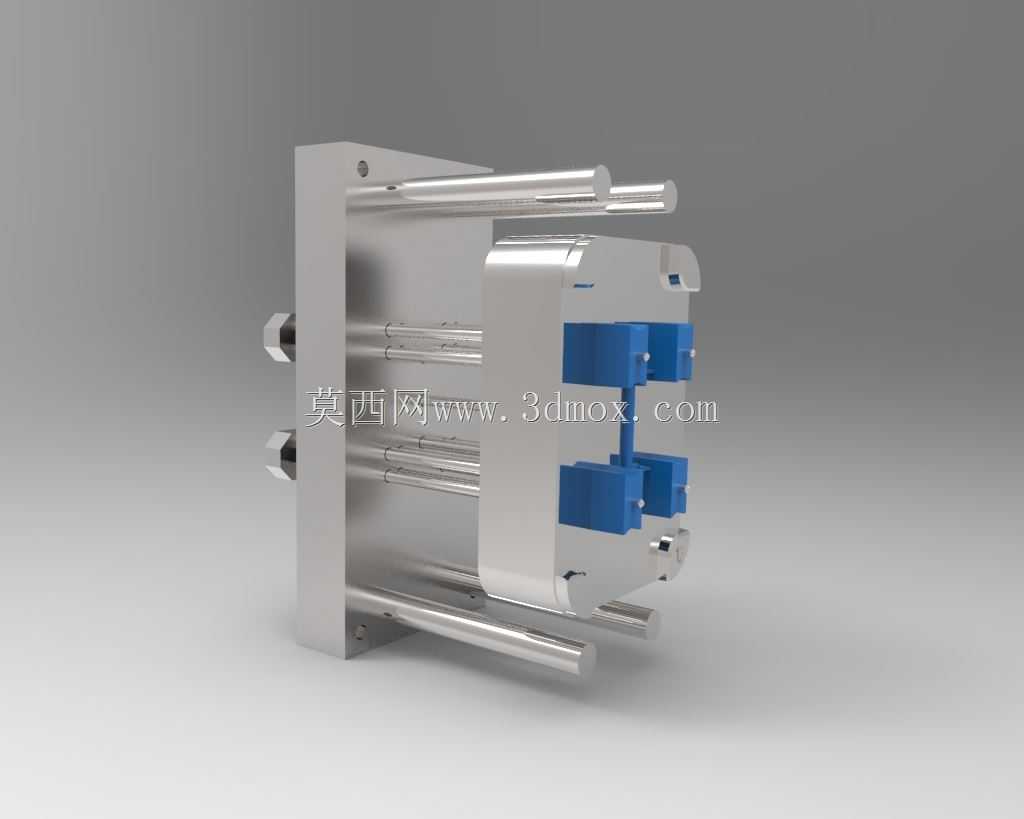

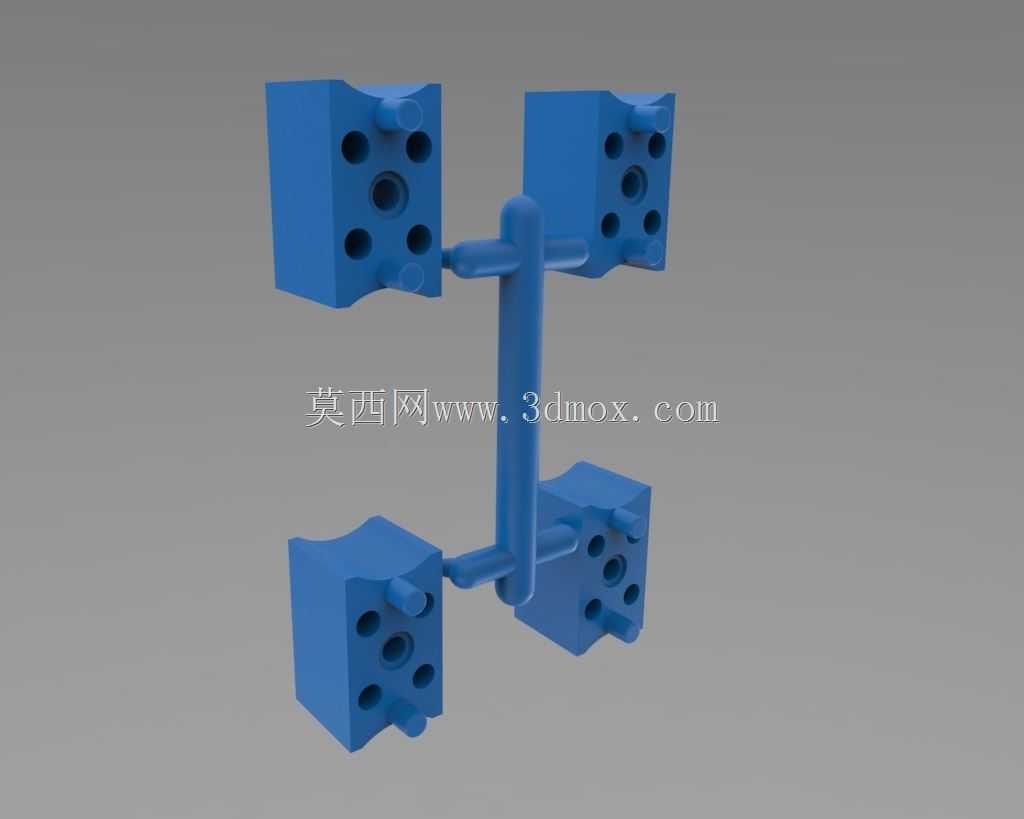

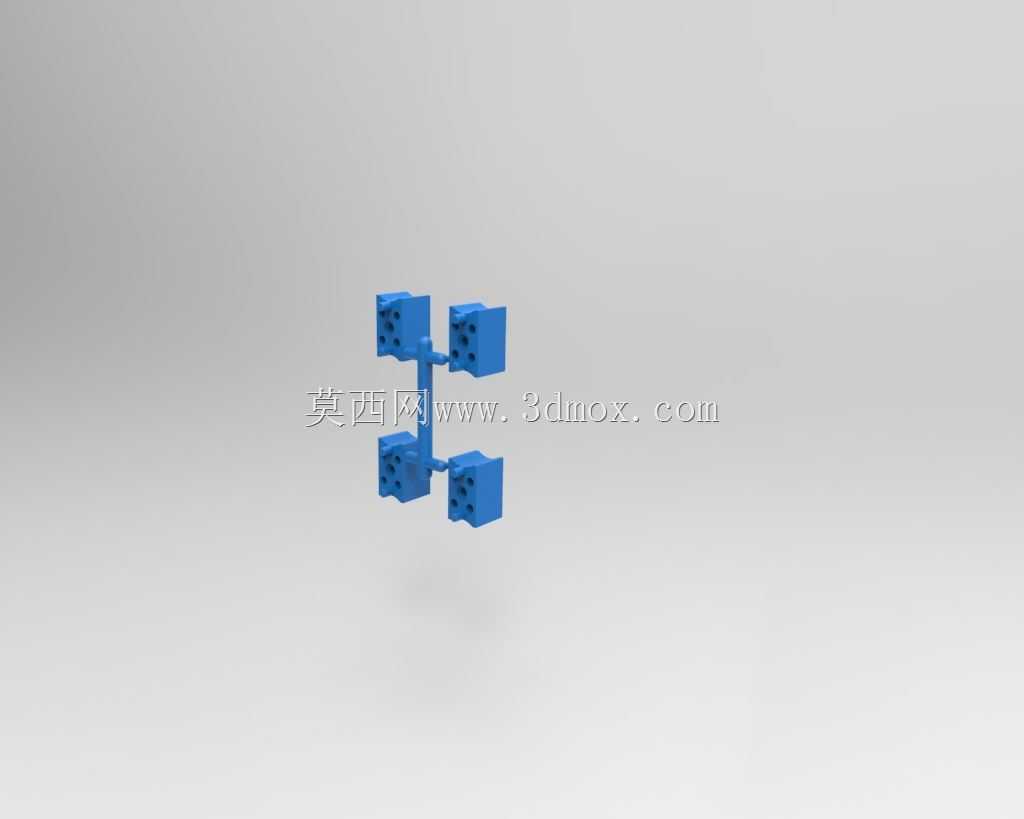

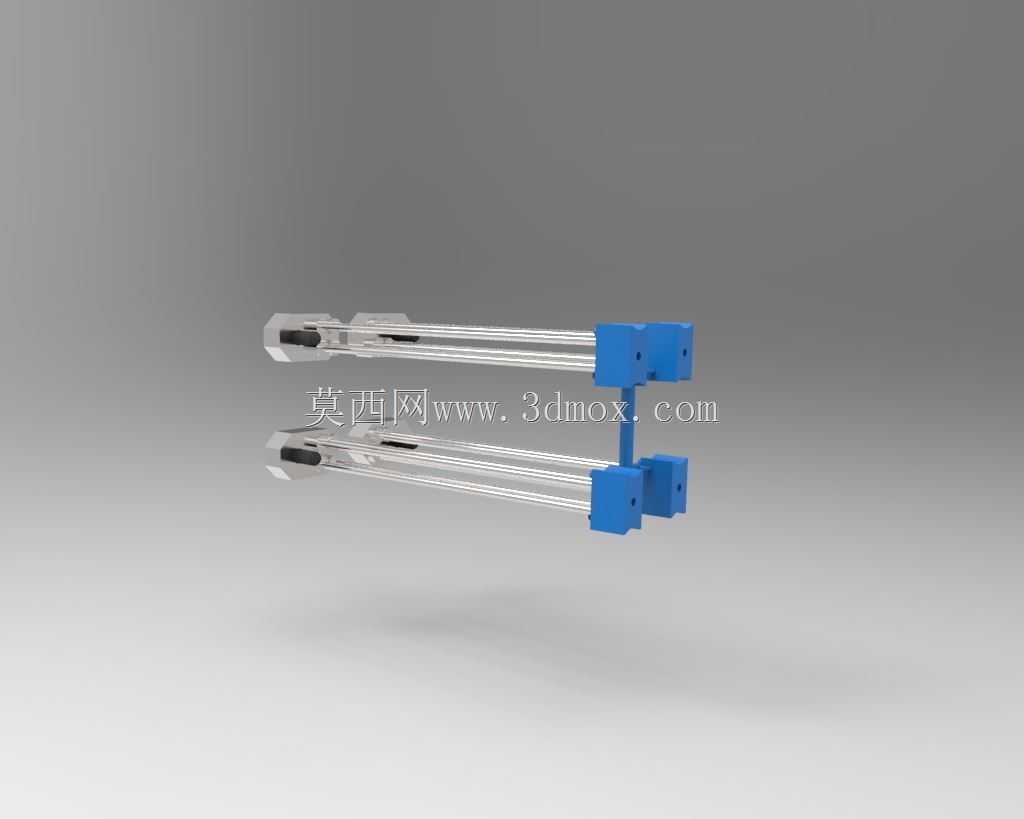

　　模具内部的成型区域采用镶拼式结构设计，蓝色标识的镶块为成型塑件局部特征的型芯部件，采用独立镶件的加工方式而非整体式型腔加工，一方面可以降低复杂型腔的加工难度，通过分体加工后组装的方式保证局部特征的尺寸精度，另一方面当塑件局部结构调整或者镶件出现磨损、拉伤时，可以单独更换对应镶块，无需报废整套模架，大幅降低后期的模具维护成本与改模周期。冷却管路的接头采用标准快插接口设计，可直接对接注塑机车间的冷却水循环系统，管路排布避开了模具的顶出机构、导柱导套、锁紧楔等运动部件，不会在模具开合模过程中出现管路干涉、弯折破损的问题，同时管路的进出口位置做了密封槽设计，加装耐高温密封圈后可承受0.4-0.6MPa的循环水压，不会出现冷却水渗漏进入型腔导致塑件出现水纹、气泡的问题。

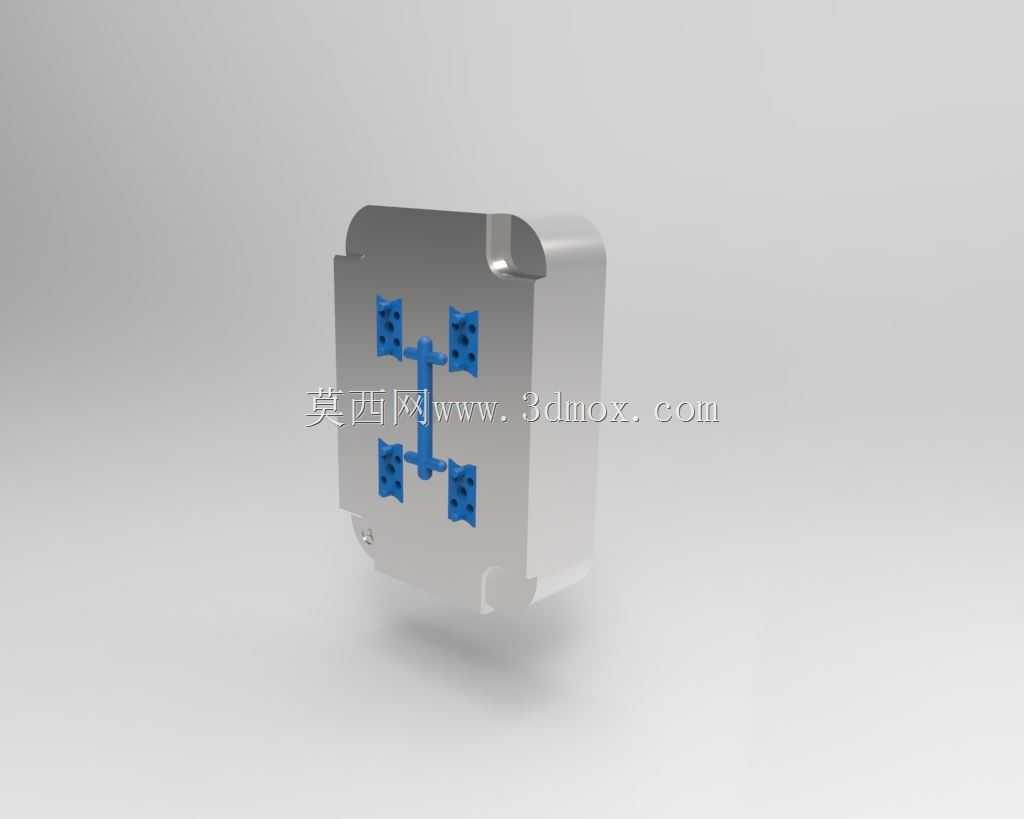

　　从安装边界来看，这套模具的整体外形尺寸适配200T锁模力以内的卧式注塑机安装规格，模具的定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴参数，主流道开设在浇口套中心位置，熔体经过主流道后进入分流道，再通过侧浇口均匀注入型腔内部，保证型腔内的熔体填充速度均衡，避免出现填充不足、熔接痕明显的问题。动模侧预留了顶出机构的安装空间，可适配圆顶针、扁顶针或者推板顶出的结构，根据成型塑件的结构特性选择对应的顶出方式，保证塑件顶出过程中受力均匀，不会出现顶白、顶穿、变形等问题。模具的锁紧楔设置在分型面的侧方位置，合模后可承受注塑过程中型腔产生的胀模力，避免分型面被撑开导致塑件出现飞边。

　　在实际生产应用中，这套模具的冷却水路走向经过针对性优化，水路距离型腔壁的距离保持均匀一致，不会出现局部过近导致模温过低、局部过远导致冷却不足的问题，针对塑件壁厚较厚的区域，还在对应型芯位置设置了隔水片式冷却结构，强化厚壁区域的冷却效率，进一步缩短整体成型周期。模具的所有滑动配合面均做了淬火硬化处理，表面粗糙度达到Ra0.8以下，配合间隙控制在合理范围内，既保证运动顺畅无卡滞，又不会出现配合间隙过大导致的溢料问题。日常生产过程中，仅需定期对导柱、导套、顶杆等运动部件加注润滑脂，清理分型面残留的塑料碎屑，即可保证长期稳定生产，成型塑件的尺寸公差可稳定控制在MT5级精度范围内，满足绝大多数民用塑胶结构件的尺寸精度要求。
