硬塑成型用精密注射模具结构设计

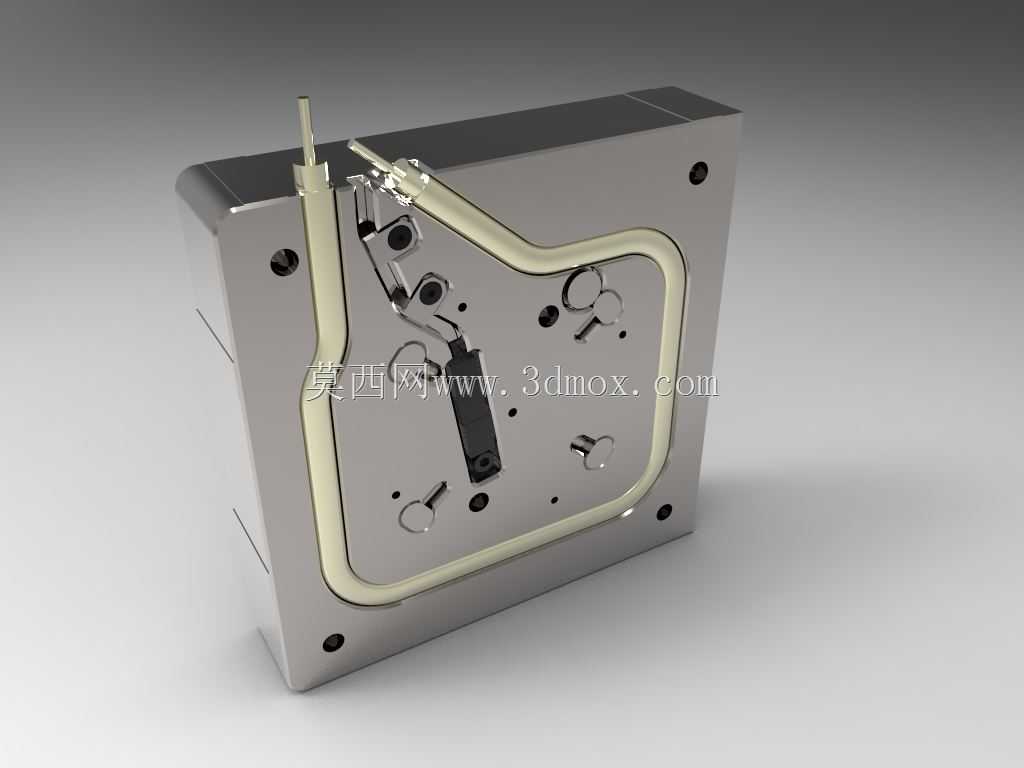

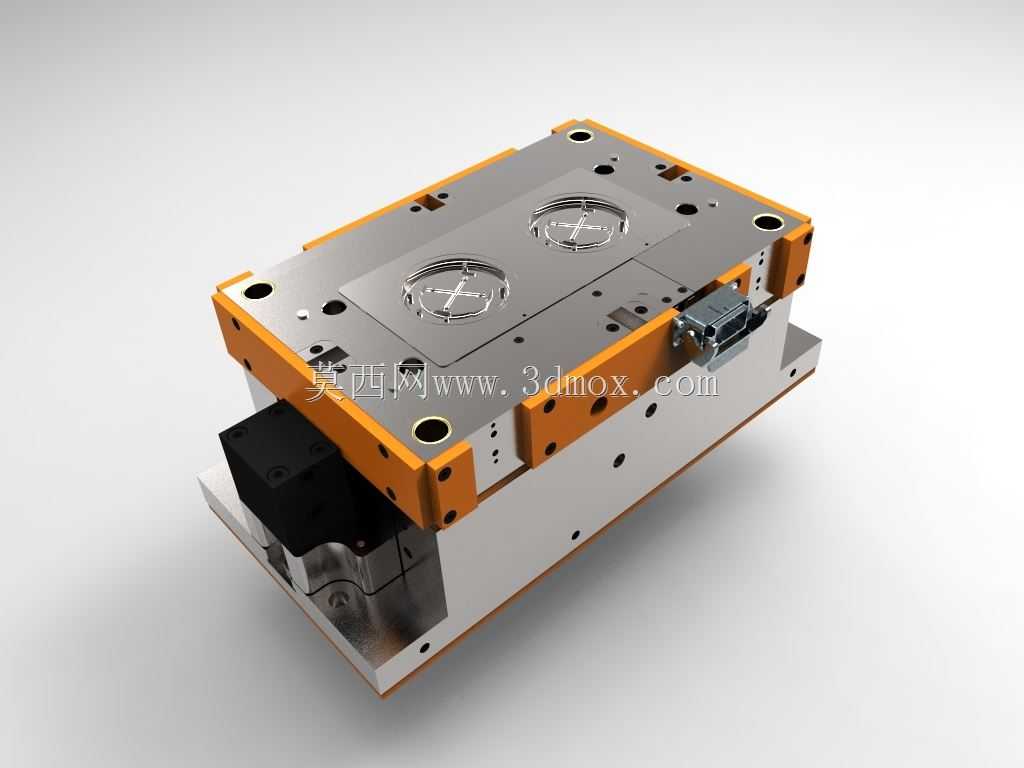

　　这套注射模主要面向热固性硬塑类零部件的批量注塑生产场景，常见于家电结构件、工业电气绝缘配件、小型机械硬质塑料支撑件的成型工序，适配卧式注塑机的安装工位，模架整体采用标准模胚加工基准，所有安装孔位、定位基准均符合行业通用装夹规范，上机时无需额外做非标适配改造，可直接匹配对应吨位注塑机的拉杆间距、定位圈尺寸与浇口套对接公差。从结构设计逻辑来看，整套模具采用单分型面结构布局，针对硬塑材料熔融后流动性差、成型冷却收缩率稳定但充模压力要求高的特性，在流道设计上做了等径圆弧过渡处理，避免流道转角处出现料流滞留、冷料堆积的问题，进胶点选择在塑件非外观面的中心位置，保证充模时料流可以均匀向四周扩散，减少塑件内部的熔接痕与内应力集中。模具的成型部分，

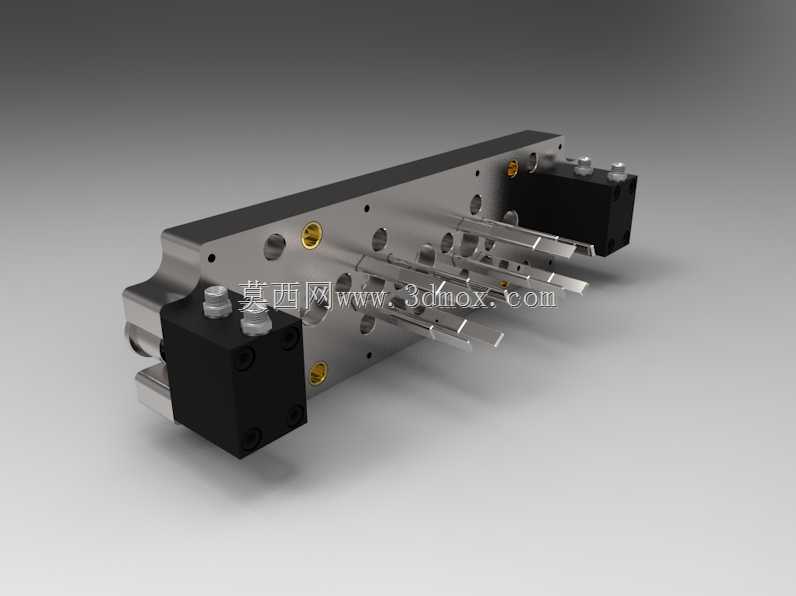

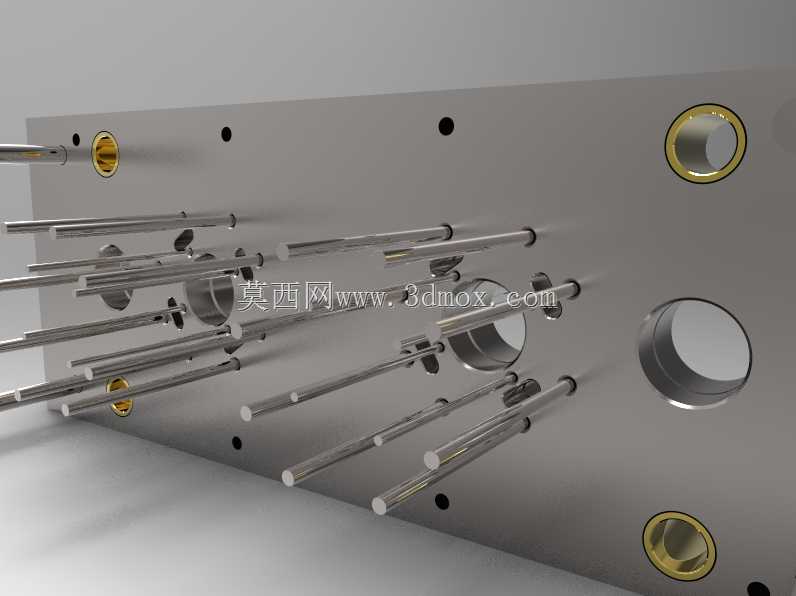

　　型芯与型腔均采用预硬钢材质加工，所有成型面的抛光粗糙度达到Ra0.8以下，避免硬塑材料成型时出现粘模、脱模拉伤的问题；顶出机构采用多根等直径顶针均匀排布，顶针位置全部对应塑件的加强筋、壁厚支撑位，保证顶出时受力均匀，不会出现塑件顶白、顶穿的缺陷，顶针的配合间隙控制在0.02mm以内，既保证顶出动作顺畅无卡滞，又能避免飞边料溢入顶针间隙造成的卡模故障。导向定位系统采用四组高精度导柱导套配合，导套端部加装了铜合金自润滑衬套，长时间连续生产时无需频繁加注润滑脂也能保证开合模的定位精度，导柱的有效导向长度比型芯端面高出15mm以上，合模时导柱先进入导套完成预定位，避免型芯与型腔发生硬碰撞造成成型面磕碰损伤。冷却水路采用直通式循环布局，

　　水路距离成型面的距离统一控制在15-20mm区间，相邻水路的间距保持在3倍水路直径，保证成型区域的温度均匀性，硬塑材料充模后可以实现均匀冷却，减少塑件因冷却不均产生的翘曲变形问题，水路接口全部采用标准喉牙连接，适配车间常规的冷却水快插接头，安装接管时无需做额外的接头转换。安装边界方面，模具的总厚度适配常规120-200吨注塑机的模厚调节范围，上下模的安装孔位采用标准间距的螺纹孔排布，可直接通过压块固定在注塑机的动定模固定板上，定位圈采用标准100mm外径尺寸，与注塑机定模板定位孔的配合公差控制在H7/m6，保证浇口套与注塑机喷嘴的同轴度，避免射胶时出现漏胶问题。整套模具的顶出行程预留了足够的安全距离，顶出到极限位置时，

　　顶针端面不会高出型芯成型面，同时也能保证塑件完全脱离型芯区域，配合机械手取件时不会出现挂模、带料的问题。在细节处理上，所有模具的棱边、转角位置都做了R0.5以上的圆角过渡，避免应力集中造成的模架开裂，同时也减少了生产过程中操作人员磕碰划伤的风险；排气槽开设在型腔的料流末端位置，排气深度控制在0.02mm，既能保证充模时型腔内的空气可以顺利排出，避免塑件出现困气烧焦、缺胶的问题，又不会产生明显的飞边，减少后续去飞边的人工工作量。这套结构在实际生产验证中，可以实现连续万模次无故障运行，成型的硬塑件尺寸公差可以稳定控制在MT5级精度以内，完全满足工业类硬塑配件的尺寸精度与外观要求，适配的成型材料包括酚醛塑料、环氧树脂类硬质热固性塑料，也可通过更换部分成型镶件适配部分高刚性热塑性硬塑材料的成型需求。
