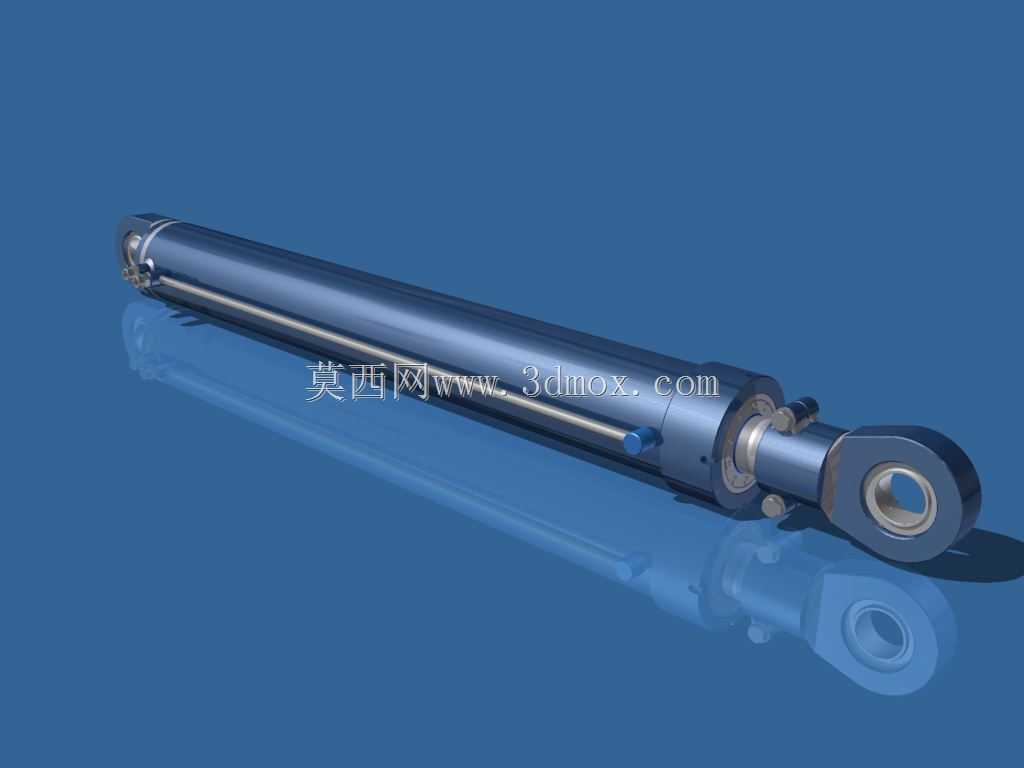

150缸径液压活塞油缸三维结构

　　在工程机械、重型装备、工业自动化生产线的液压传动系统中，这类带铰接安装端的活塞式液压油缸是核心直线执行部件，承担着将液压油的压力能转换为机械往复直线动能的作用，常见于挖掘机斗杆驱动、装载机举升机构、机床工装夹紧回路、自动化设备顶升工位等场景，不同工况下对油缸的负载能力、行程精度、安装适配性都有明确的工程要求。

　　从结构设计逻辑来看，这款油缸采用单杆活塞式布局，缸筒部分选用高精度冷拔无缝钢管加工，内壁粗糙度控制在Ra0.4以下，保证活塞密封件的使用寿命与内泄控制要求；活塞与活塞杆采用螺纹连接加防松销的组合固定方式，避免高压往复动作下连接松脱，活塞上配置了格莱圈加导向环的密封组合，既可以耐受高压下的油液冲击，也能在往复运动中起到径向支撑作用，减少活塞与缸筒内壁的偏磨风险。

　　安装端采用单耳铰接结构，端部的铰接孔内预留了关节轴承的安装位，这种设计可以补偿安装过程中的角度偏差，在设备运行中承受一定范围内的径向偏载，避免活塞杆受到侧向力导致密封件过早磨损、杆体拉毛的问题；缸体另一端的端盖采用法兰式连接，通过内六角螺栓与缸筒锁紧，端盖上配置了杆密封、防尘圈与导向套，防尘圈可以阻挡外界粉尘、铁屑进入缸筒内部，导向套采用铜基合金材质，为活塞杆提供稳定的径向支撑，保证活塞杆伸出收回过程中的同轴度。

　　从安装边界来看，这款油缸的缸径为150mm，对应额定工作压力下可以输出稳定的推拉力，建模过程中严格还原了各部件的装配间隙：活塞与缸筒的配合间隙控制在0.02-0.04mm，活塞杆与导向套的配合间隙控制在0.015-0.03mm，所有密封槽的尺寸公差都按照液压元件行业标准设定，完全可以直接用于后续的工程出图、生产加工参考。油口设置在缸筒两端的侧面位置，采用标准公制螺纹连接，建模时预留了管接头的安装空间，避免实际装配时与周边结构件产生干涉。

　　在实际选型应用中，这类油缸的行程可以根据具体工位需求调整，建模时采用参数化的设计思路，缸筒长度、活塞杆长度、铰接孔尺寸都可以通过参数快速修改，适配不同设备的安装空间要求。结构上还考虑了缓冲设计的预留空间，在活塞两端可以加装缓冲柱塞，当活塞运行到行程端点时，通过节流缓冲降低端部冲击，减少设备运行中的噪音与结构震动，延长整个液压回路的元件使用寿命。

　　整个三维模型完整还原了油缸的所有装配细节，包括各个紧固件的位置、密封件的安装槽、铰接端的倒角与润滑注油孔位置，没有做过度的简化处理，结构工程师可以直接将模型导入装配环境中做干涉检查、运动仿真，验证油缸在整个设备动作过程中的行程是否满足要求、是否会与周边构件发生碰撞；也可以基于这个模型快速派生不同行程、不同安装方式的同系列油缸模型，减少重复建模的工作量，提升设计效率。对于液压系统设计人员来说，模型的外形尺寸、安装接口都与实际量产元件一致，可以直接用于液压站的阀块布局、管路走向设计，保证设计阶段的虚拟装配与实际生产装配的一致性，减少后期现场改配的工作量。
