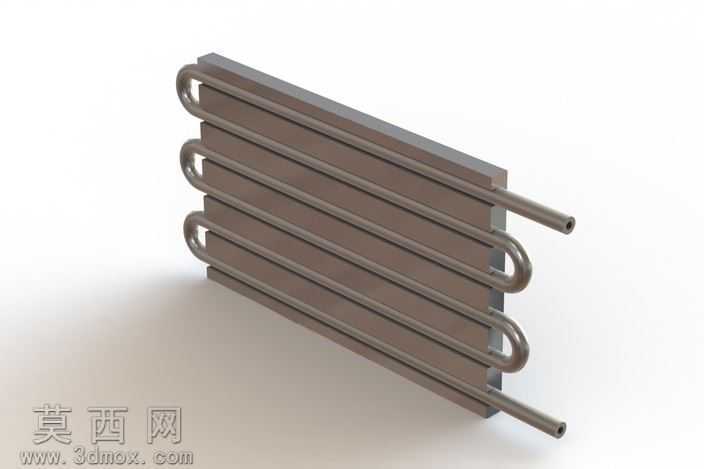

蛇形管翅片式换热装置三维结构设计

本作品为蛇形管翅片式换热装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原工业常用换热组件的真实尺寸与装配逻辑。建模阶段首先完成核心换热基体的结构搭建：平直翅片基体采用长方体实体建模，通过阵列特征完成多层翅片的等距排布，保证翅片间距符合常规换热设备的流道设计要求，翅片边缘做微小圆角处理，还原实际加工中的去毛刺工艺特征，避免模型出现尖锐直角的失真问题。随后完成蛇形换热管的建模：通过3D草图绘制连续弯折的管道路径，保证每一段弯折段的曲率半径统一，管路两端伸出翅片基体的接口段保持同轴平直，通过扫描特征生成等壁厚的空心管路实体，管路与翅片的接触位置采用贴合约束，还原实际生产中管路与翅片胀接固定的装配关系，无穿模、错位等建模误差。材质与渲染阶段，针对不同部件匹配对应工业材质：翅片基体赋予哑光深灰金属材质，模拟碳钢或铝合金翅片经表面氧化处理后的质感，调整材质粗糙度参数避免过度反光；蛇形管路赋予亮面金属材质，模拟不锈钢换热管的抛光表面效果，添加细微的环境反射提升真实感；渲染时采用柔和侧光作为主光源，搭配底部弱补光消除结构暗部阴影，清晰展现管路弯折弧度、翅片层叠结构的细节特征，同时保留适当的投影增强模型立体感。设计思路上，该模型严格遵循管翅式换热器的经典结构逻辑，蛇形管路的多回程排布可延长换热介质在装置内的流动路径，层叠翅片可大幅拓展换热接触面积，整体结构紧凑无冗余部件，既可以作为换热设备设计的子装配部件调用，也可用于热交换原理的教学演示，模型各特征均保留参数化编辑属性，可根据实际工况需求调整管路直径、翅片间距、弯折次数等核心参数，适配不同换热功率、不同安装空间的使用场景。
