轨道客车底部承载车架结构设计

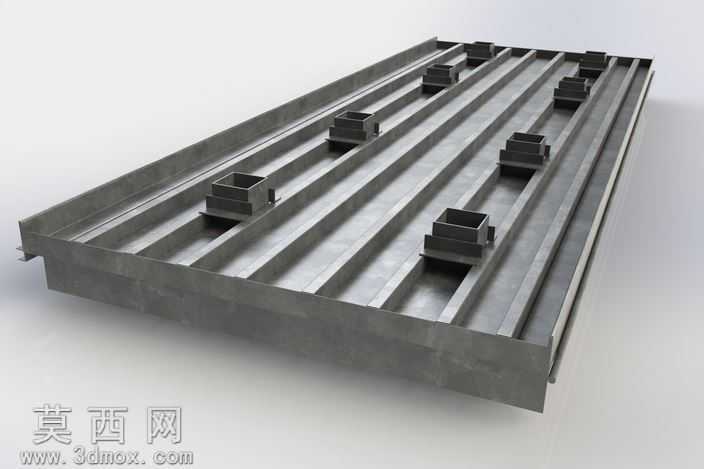

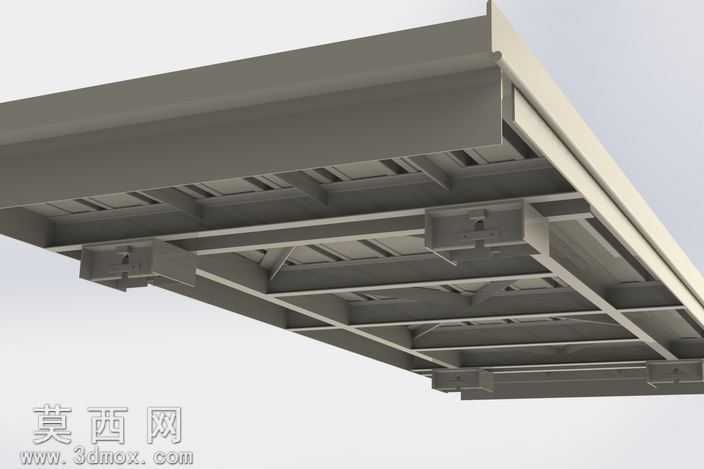

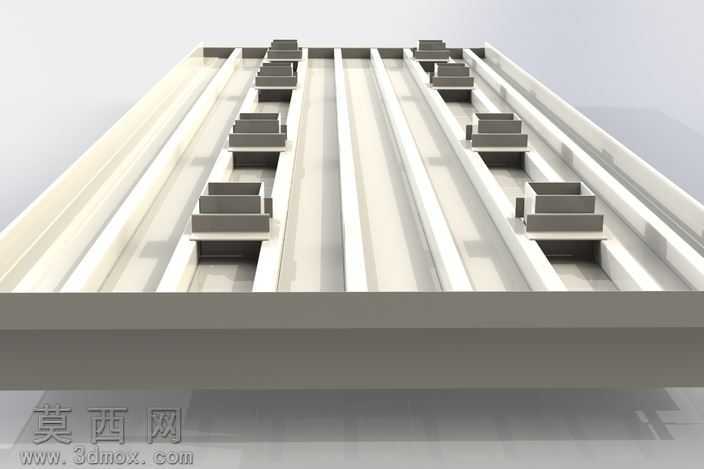

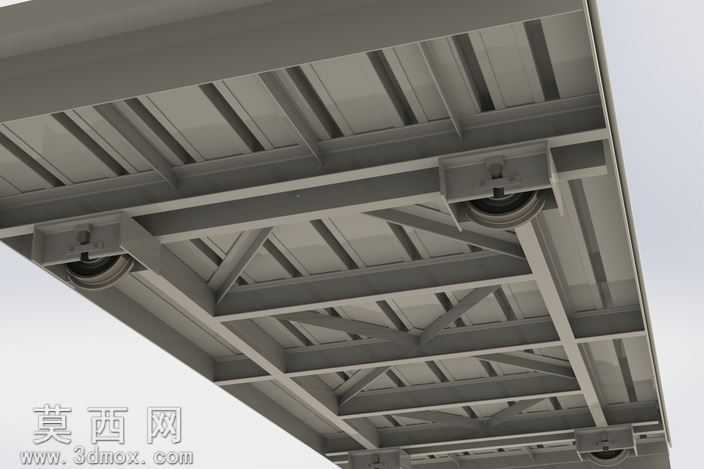

本作品为轨道客车底部承载车架的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以整车底部安装尺寸为基准搭建主框架基准面，依次绘制纵向主承重梁、横向分布梁的截面草图，通过拉伸、凸台特征生成基础梁体结构，针对梁体交叉位置的连接节点，采用焊接坡口特征模拟实际焊接工艺的连接结构，保证各梁体间的装配定位精度。建模过程中对车架上的走行轮安装座做了精细化结构处理，预留出轮轴装配孔位、减震组件安装平面，同时在梁体之间增设斜向加强筋结构，通过三角形稳定结构提升整体框架的抗扭、抗弯承载性能，避免车辆运行过程中车架出现结构形变。材质渲染阶段，为整体车架赋予哑光金属钢材材质，调整材质的粗糙度、金属度参数还原热轧型钢的真实表面质感，对安装座的机加工面单独赋予高光金属材质，区分焊接结构面与机加工装配面的视觉差异，渲染时采用底部仰视角度布光，清晰展现梁体排布层次与各部件的连接关系。设计思路上围绕轨道客车的承载需求展开，首先明确车架需要承担车体自重、乘客载荷以及运行过程中的纵向、横向冲击载荷，因此主承重梁采用变截面设计，在走行轮安装位置等应力集中区域加大梁体截面尺寸，非主要承载区域适当优化梁体厚度以控制整体重量，各横向梁的排布间距匹配车底设备的安装点位，预留出车载设备、管线的布置空间，斜向加强筋的排布避开走行轮的运动行程，保证结构合理性的同时兼顾装配可行性。整个模型的结构细节完全还原实际轨道客车车架的工程设计逻辑，所有安装孔位、连接结构均符合机械装配的公差要求，可用于结构受力仿真演示、整车装配教学以及相关轨道车辆设计的参考使用。
