多层立式阻滞剂特拉弗斯工装结构设计

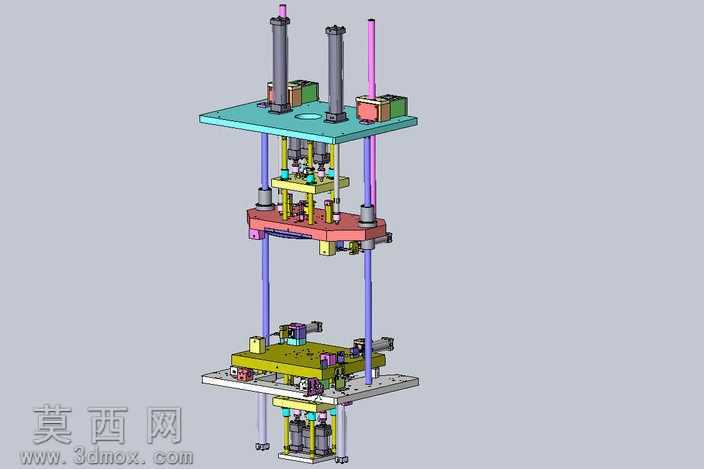

本作品为多层立式布局的阻滞剂特拉弗斯工装结构，采用三维参数化建模方式完成全装配体搭建，建模过程中严格遵循机械设计装配规范，对每一层板件、导向元件、执行元件均做了精准的尺寸约束与配合定义，确保整体装配无干涉、运动行程符合设计预期。整体结构以四根竖向导向立柱作为核心支撑骨架，从上至下依次排布顶层驱动安装板、上层压合作业板、中层承载过渡板、下层工件定位板、底层辅助安装板共五层功能板件，各板件与导向立柱之间配套直线导向衬套，保证板件上下往复运动时的同轴度与运动顺滑度，避免运行过程中出现卡滞、偏斜问题。顶层驱动安装板上固定布置两组竖向驱动气缸，搭配对应的气动控制阀组与行程限位组件，为上层压合作业提供稳定的下压力输出，气缸安装位做了沉台定位设计，保证驱动轴线与压合工位的中心完全重合，减少偏载带来的结构损耗。上层压合作业板上集成了多组压合头与定位销，压合头采用可拆卸式设计，可根据不同规格的工件快速更换对应作业端头，压合头与板件之间设置缓冲弹簧结构，避免硬接触压伤工件表面。中层承载过渡板设置有工件避让通孔与辅助定位挡块，用于承接上层传递的压合力，同时为下层作业预留操作空间，板件边缘设置有行程触发挡片，可配合安装在立柱上的位置传感器实现各工位行程的精准控制。下层工件定位板作为核心工件承载工位，表面布置有仿形定位槽、快速夹钳与气动定位销，可实现待加工工件的快速装夹与精准定位，定位槽轮廓完全匹配工件外形，装夹后工件无多余窜动余量，保证作业精度。底层辅助安装板布置有辅助顶升气缸与废料收集导向结构，可在作业完成后将加工完成的工件顶出定位槽，方便操作人员取件，同时将作业过程中产生的废料导向收集区域。建模过程中对所有标准件均按照实际选型尺寸绘制，包括气缸、直线轴承、紧固件、气动接头等元件，还原了真实设备的装配细节；渲染阶段对不同功能的部件赋予差异化材质，金属结构件赋予磨砂钢材材质，气动元件赋予对应工业塑料与金属材质，导向立柱赋予镀铬亮面材质，不同功能管路采用蓝、紫、黑等差异化颜色区分，清晰展示各部分的结构布局与气路走向。整体设计思路围绕立式多工位同步作业需求展开，将多道工序集成在同一竖向空间内，有效减少设备的占地面积，同时通过导向立柱的统一基准保证各工位之间的位置精度，适配批量工件的连续加工作业需求，结构设计兼顾了刚性、运动精度与操作便捷性，各易损部件均采用快拆结构设计，降低后期设备维护的时间成本。
