TOPFLO TL-C14型水泵安装适配三维结构

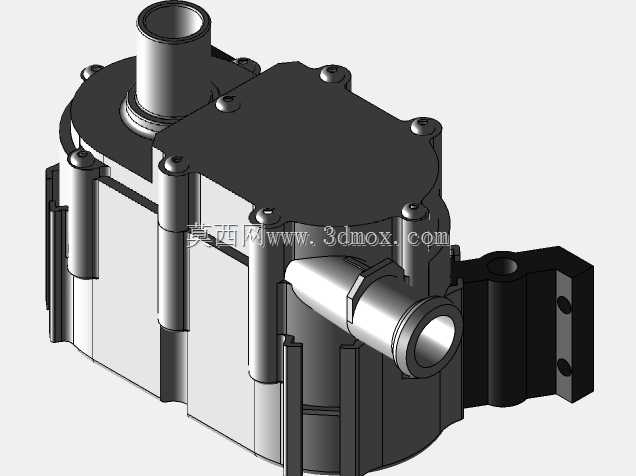

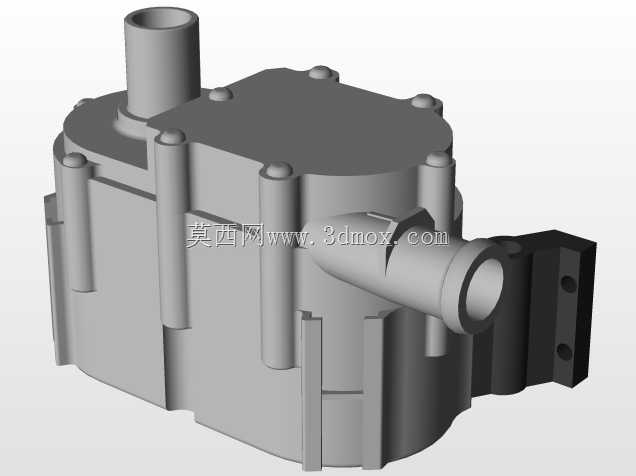

　　在各类需要精准流体输送的工业配套场景中，这类微型直流无刷水泵的安装适配一直是结构设计环节容易被忽略的细节，很多设备集成时往往只关注泵的流量、扬程参数，等到实际装配阶段才发现安装位干涉、接口对位偏差、支撑强度不足等问题，轻则需要现场返工修改支架，重则导致整机布局推倒重来，拖慢项目落地节奏。这款泵体的三维结构建模，核心就是为了前置解决安装模拟的匹配问题，从结构呈现来看，泵体采用一体化的压铸壳体设计，主体腔体为近似椭圆柱的流线型轮廓，进出水口分别布置在腔体轴向与径向的两个端面，轴向伸出的轴端用于对接驱动端的动力输出，径向的快插式进水口采用阶梯式圆柱结构，适配常用的软管快装连接，不需要额外加装转接头就能完成管路对接，能减少管路连接的泄漏点。

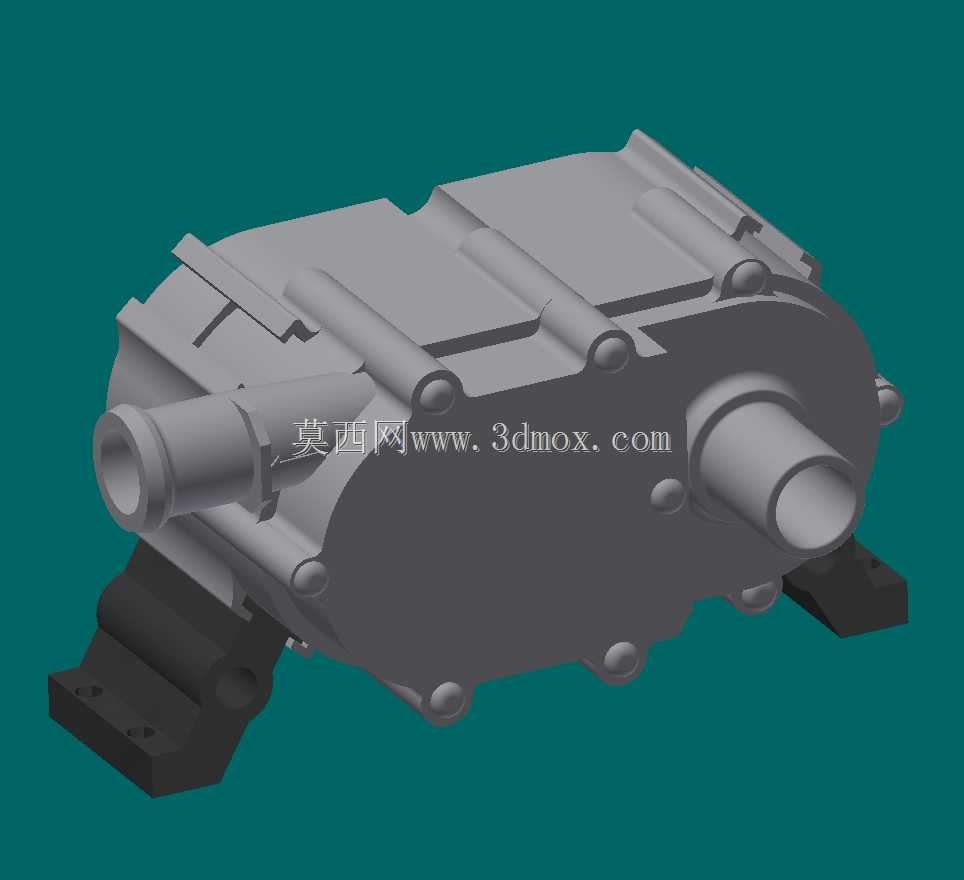

　　底部的安装支座是整个结构里最需要重点关注的部分，两个带安装孔的支脚从泵体下侧一体延伸出来，支脚的安装面做了铣平处理，保证和安装基板的贴合度，安装孔的位置、孔径深度都按照实际产品的公差做了还原，在做整机布局的时候，可以直接把这个模型导入装配环境，提前核对安装孔的中心距是否和设备预留的安装位匹配，支脚下方的空间是否足够放置减震垫，避免后期装配时出现孔位对不上、减震垫放不进去的问题。从尺寸边界来看，这款泵的整体尺寸偏大，不属于微型紧凑级的泵型，在布局的时候需要预留足够的安装空间，尤其是轴向方向，要给轴端的连接结构、后续的维护拆装留出操作余量，径向方向要注意进出水口的管路弯折半径，不能让管路过度弯折影响流体输送效率，还要避开周边的电气元件、

　　走线槽，防止管路长期震动磨损线缆造成安全隐患。设计建模的时候，泵体表面的加强筋、壳体拼接的定位凸台、端盖的固定螺栓位都做了等比例还原，这些细节在做干涉检查的时候非常关键，很多时候大的结构件不会撞，恰恰是这些小的凸台、螺栓头会和周边的钣金支架、线束卡扣产生干涉，要是建模的时候省略了这些细节，模拟装配就失去了实际意义，到了实装阶段还是会出问题。这类泵常应用在小型冷却循环系统、水处理设备、小型工业设备的供水回路中，不同的应用场景对安装的朝向也有要求，有的场景需要进水口朝上便于排气，有的场景需要轴端水平布置减少轴承偏磨，借助这个三维模型，可以在设计阶段就快速调整泵的安装朝向，核对不同朝向下管路的走向、安装支架的受力情况，

　　提前验证支架的结构强度是否能支撑泵体运行时的震动载荷，避免运行过程中支架共振产生噪音，甚至长期震动导致焊缝开裂、螺栓松动。在做安装模拟的时候，还可以借助这个模型提前核算泵体周边的维护空间，比如后期要清理进水口的滤网、更换端盖的密封件时，是否有足够的空间操作工具，不需要把周边的其他部件全部拆掉就能完成维护，这一点对后期设备的运维成本影响很大，很多设备设计的时候只考虑能装进去，没考虑后期维护的操作空间，导致售后维护的时候要拆大半个设备，大幅提升了运维的时间成本。从结构细节来看，泵体的壳体分缝位置做了密封槽的结构预留，建模的时候还原了密封槽的深度与宽度，在做配套密封件选型的时候，可以直接从模型里提取尺寸参数，不需要反复测量实物，减少密封件选型错误导致的泄漏问题。底部支脚的安装孔采用沉孔设计，装配时螺栓头可以完全沉入沉孔内，不会突出支脚表面，保证安装面完全贴合，这一细节在建模时也做了准确还原，避免设计安装支架的时候没考虑沉孔空间，导致螺栓拧紧后顶到支架表面，出现泵体安装不稳的问题。
