手持式带刻度管材切割钳结构设计

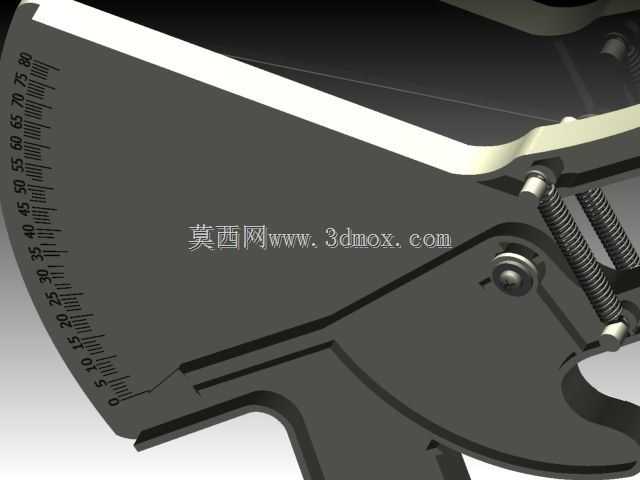

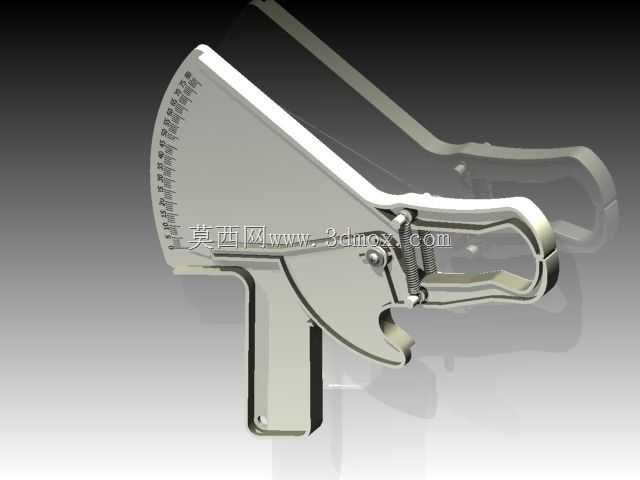

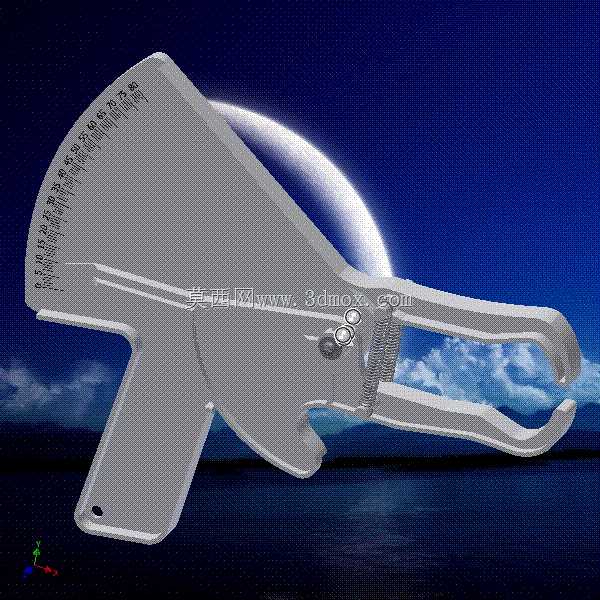

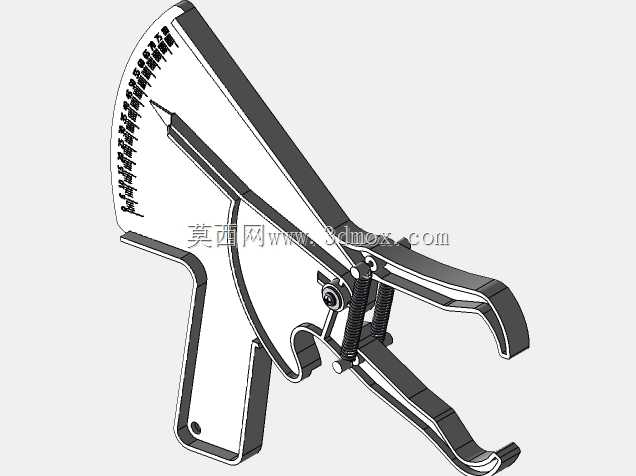

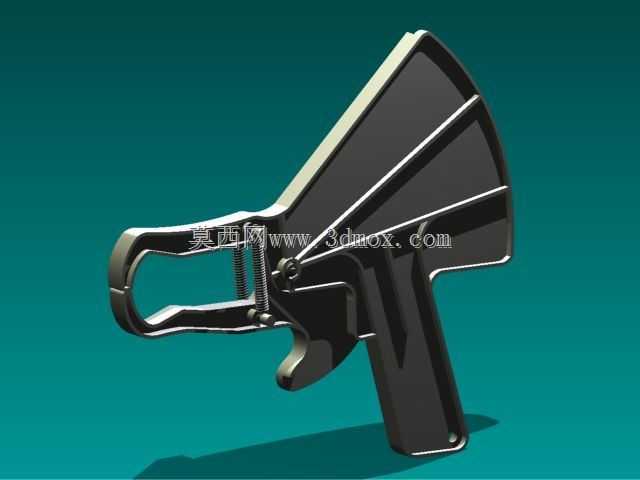

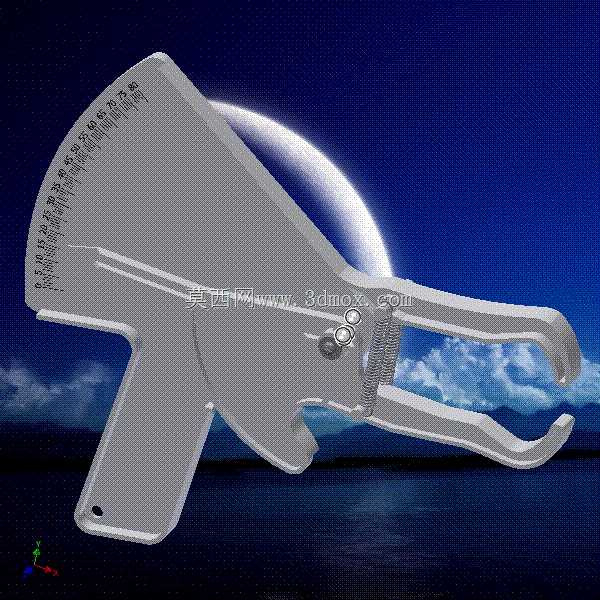

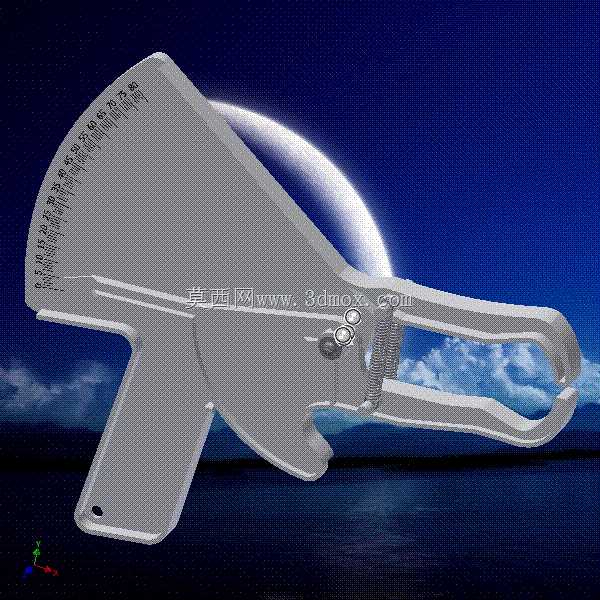

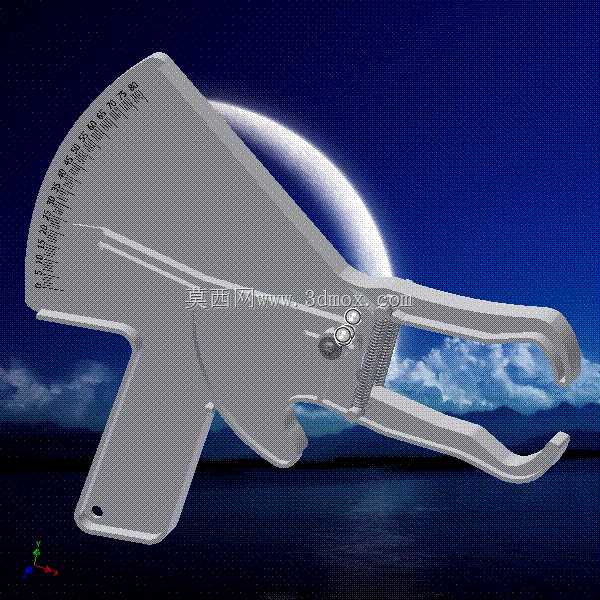

　　这款手持切割工具的结构设计，核心围绕现场管材快速裁切的作业需求展开，在水电安装、装饰装修、小型机电管线布设场景中，作业人员往往需要频繁对小口径塑料管材、薄型绝缘套管进行定长裁切，传统的切割工具要么需要双手操作，要么缺少定长参照，裁切时需要额外携带量具反复测量，大幅拖慢现场作业效率。该工具采用单手握持的枪式结构布局，握持手柄的轮廓完全贴合手掌自然弯曲弧度，长时间握持作业不会产生明显的局部压痕，手柄与钳头的重心落在握持区域中心位置，单手持握时不会出现前端下坠的情况，手腕不需要额外施加平衡力，能有效降低长时间作业的疲劳感。钳头部分集成了刻度标识，刻度沿钳头的弧形基准边均匀排布，最小刻度间隔适配现场常用的裁切精度要求，

　　作业时可以直接将管材抵靠在刻度基准边，对齐需要的裁切长度后直接压合手柄完成裁切，不需要额外携带钢直尺反复测量比对，减少了现场作业的工具携带量，也避免了测量后转移管材过程中出现的尺寸偏差。钳体的铰接部位采用了销轴加复位扭簧的结构设计，扭簧的弹力经过匹配调校，既可以保证裁切完成后钳口自动张开到最大开度，方便下一次管材放入，又不会因为弹力过大导致压合手柄时需要施加过大的握力，铰接销轴的配合间隙控制在合理范围，既保证钳体开合顺畅无卡滞，又不会出现钳口左右晃动导致的裁切切面倾斜问题。钳口的裁切刃口采用斜口布局，裁切时刃口从管材的一侧逐步切入，相比平口刃口能大幅降低裁切需要的握力，刃口的热处理硬度匹配常见的塑料管材、薄橡胶管、

　　小型绝缘线槽的裁切需求，正常使用场景下不会出现刃口卷边、崩口的问题。钳头的弧形挡板一方面作为刻度标识的载体，另一方面可以在裁切过程中对管材进行侧向限位，避免管材在裁切受力时向外侧滑移导致裁切长度出现偏差，挡板的边缘做了圆弧倒钝处理，不会在作业过程中划伤操作人员的手部。从安装边界与外形尺寸来看，该工具整体长度控制在单手握持的舒适区间，最大张开状态下的钳口开度适配常见的小口径管材裁切需求，不需要额外的安装固定基座，作业人员可以随身携带，在高空管线作业、狭窄空间布设管线的场景下，不需要额外的操作平台，单手握持即可完成测量、裁切的全部工序。在结构细节设计上，手柄末端做了挂孔结构，方便作业人员将工具挂在工具腰带上，随取随用避免丢失，

　　钳体的所有外露棱边都做了圆角处理，没有尖锐的毛刺棱角，避免作业过程中剐蹭线缆或者划伤手部。铰接部位的销轴端部做了防脱铆接处理，长期反复开合使用不会出现销轴脱出导致钳体散架的问题，扭簧的两端分别卡接在上下钳体的定位槽内，开合过程中不会出现扭簧移位、弹出的情况。相比传统的手持式切管工具，该设计将定长测量功能集成在钳体本身，去掉了额外测量的工序步骤，在批量裁切相同长度管材的作业场景下，能将单段裁切的作业时间缩短近一半，同时因为测量与裁切在同一个定位基准上完成，裁切长度的一致性相比分开测量裁切有明显提升，减少了因为尺寸偏差导致的管材废料产生。钳体的整体结构没有复杂的异形零件，所有钣金结构件都可以通过冲压成型完成加工，铰接销轴、扭簧都是标准通用件，量产加工的工艺性好，装配工序简单，不需要复杂的专用工装即可完成整钳的组装，后期维护也十分方便，刃口磨损后只需要打磨刃口或者更换钳头部件即可，不需要整体报废工具。在实际使用过程中，作业人员只需要一只手握住手柄，将待裁切的管材放入钳口，抵靠在带刻度的弧形挡板上对齐所需长度，均匀施加握力压合手柄，刃口即可逐步切入管材完成裁切，松开手柄后扭簧自动带动钳口复位，整个操作流程不需要额外的辅助动作，即使是没有经过长时间培训的新手作业人员，也可以快速上手操作，裁切出长度符合要求、切面平整的管材段。
