小型台式三轴数控铣削加工设备结构

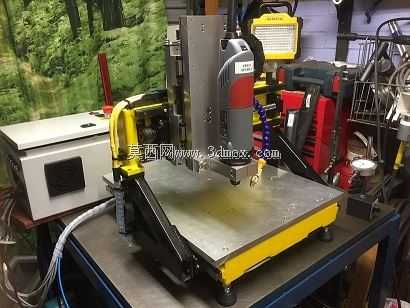

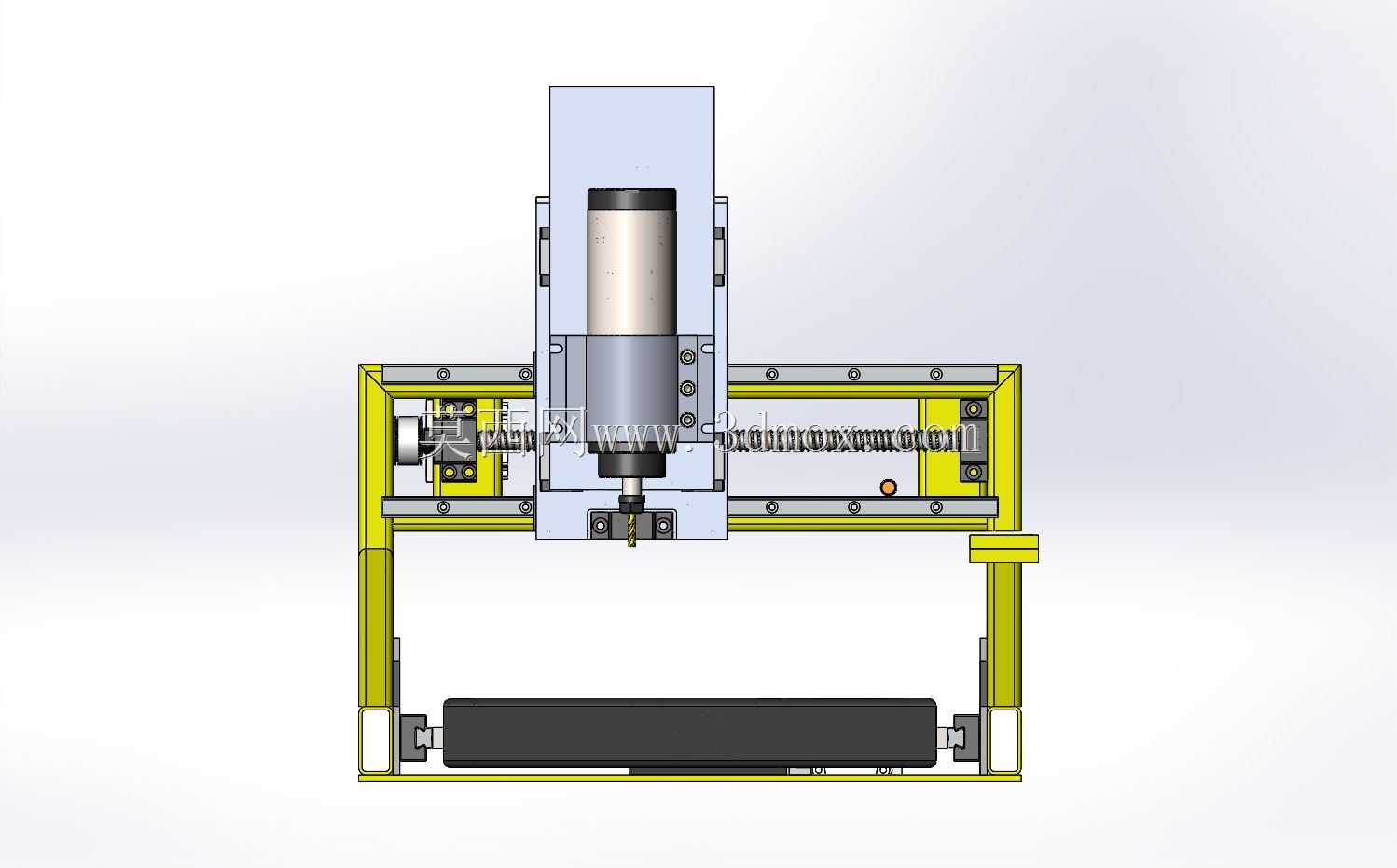

　　这款小型台式数控加工设备的设计初衷，是面向个人加工场景、小批量非标零件打样以及教学实训环节的轻量化铣削需求，区别于工业级大型数控铣床的大占地、高功耗特性，该设备可直接放置于常规工作台面使用，无需额外做地基浇筑或重型承重安装，适配工作室、学校实训车间、个人DIY工坊这类空间有限、加工载荷不高的应用场景，能够完成软金属、工程塑料、木质板材等常见材料的平面铣削、轮廓雕刻、简易钻孔类加工工序，填补了桌面级高精度数控加工设备的细分需求空白。从结构设计逻辑来看，整机采用铝型材拼接搭建的框架式机身，没有采用传统铸铁床身的铸造工艺，一方面是大幅压缩了整机的自重，方便单人完成搬运与位置调整，另一方面铝型材的标准槽道结构可以灵活调整各轴的安装位置，

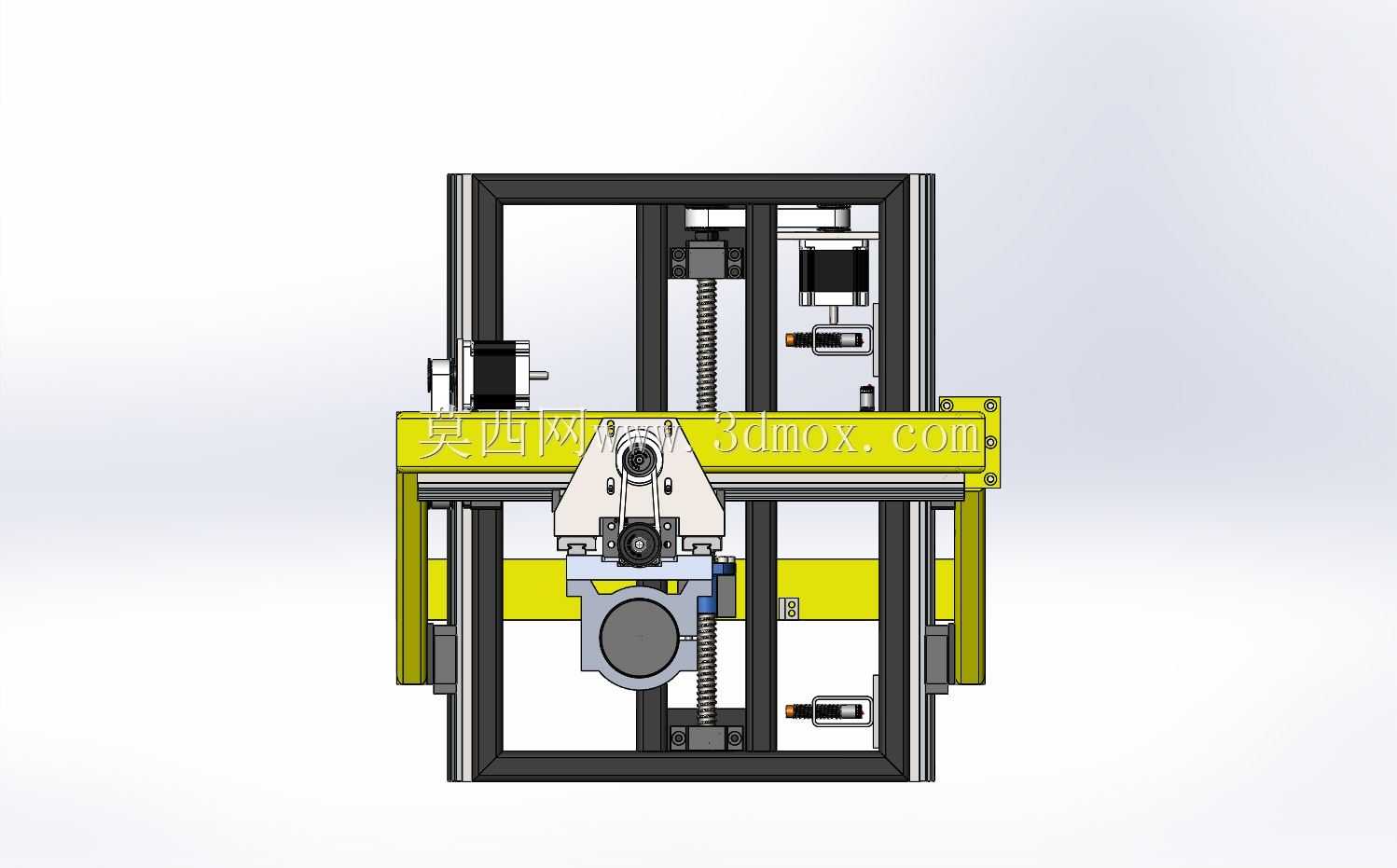

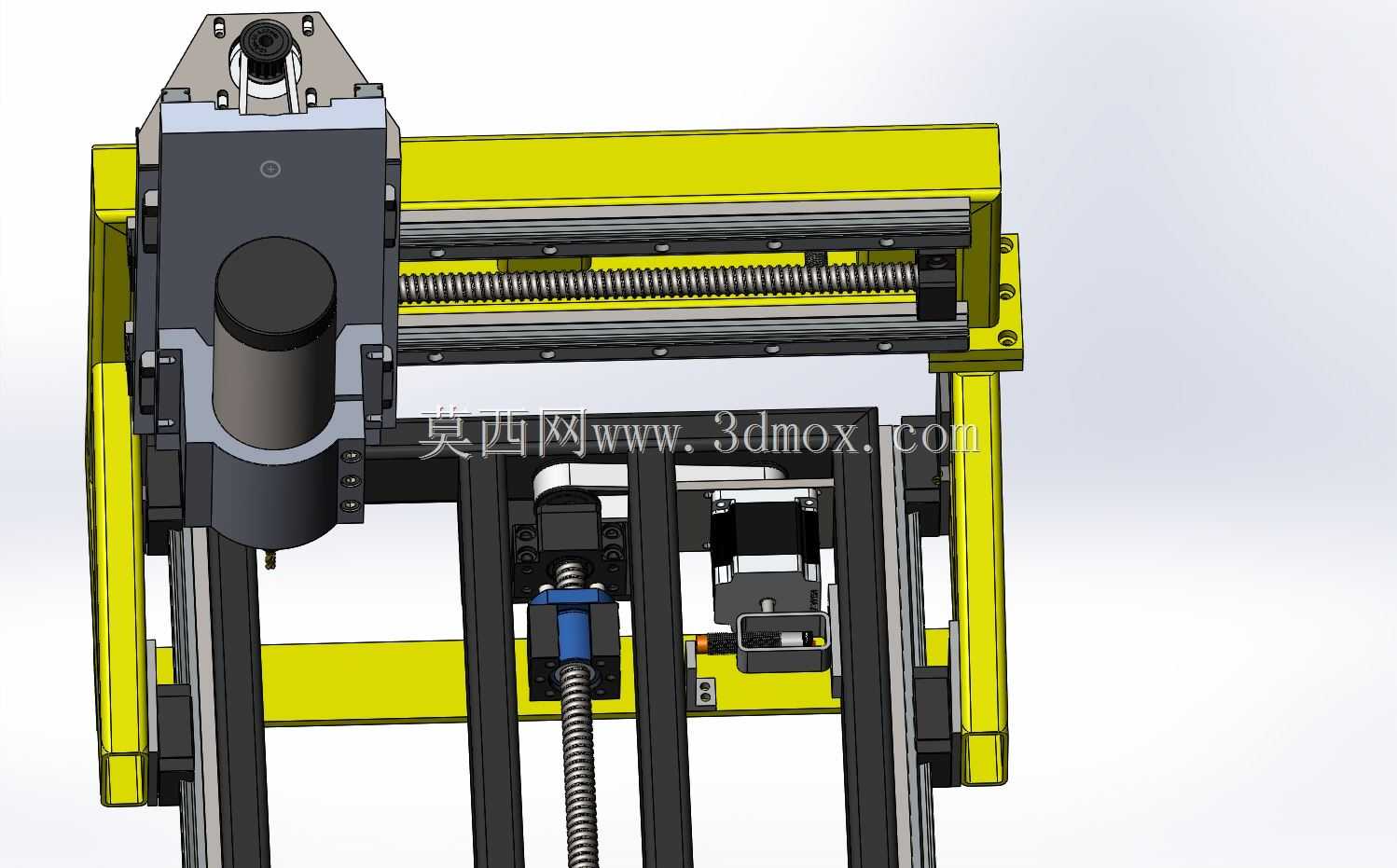

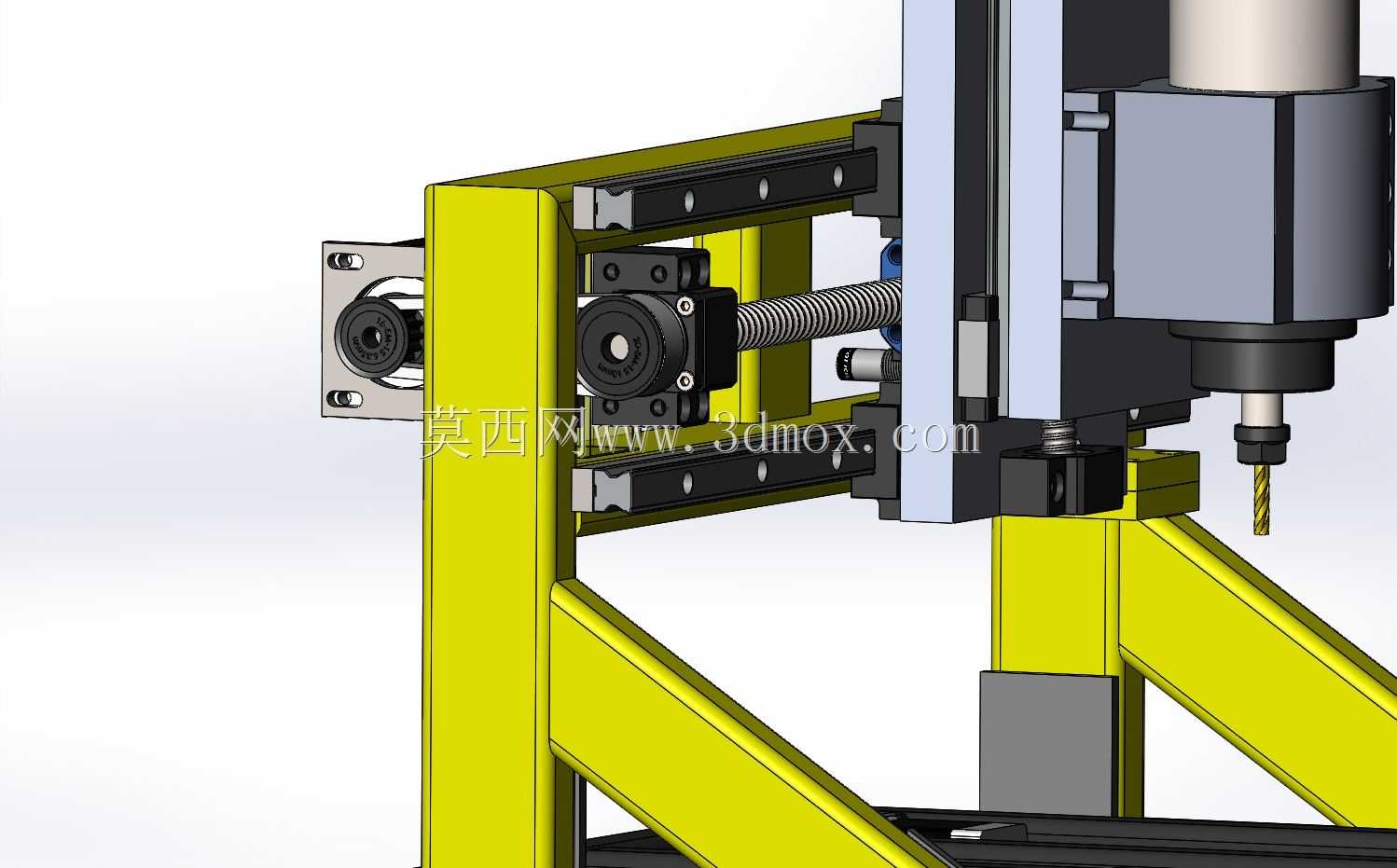

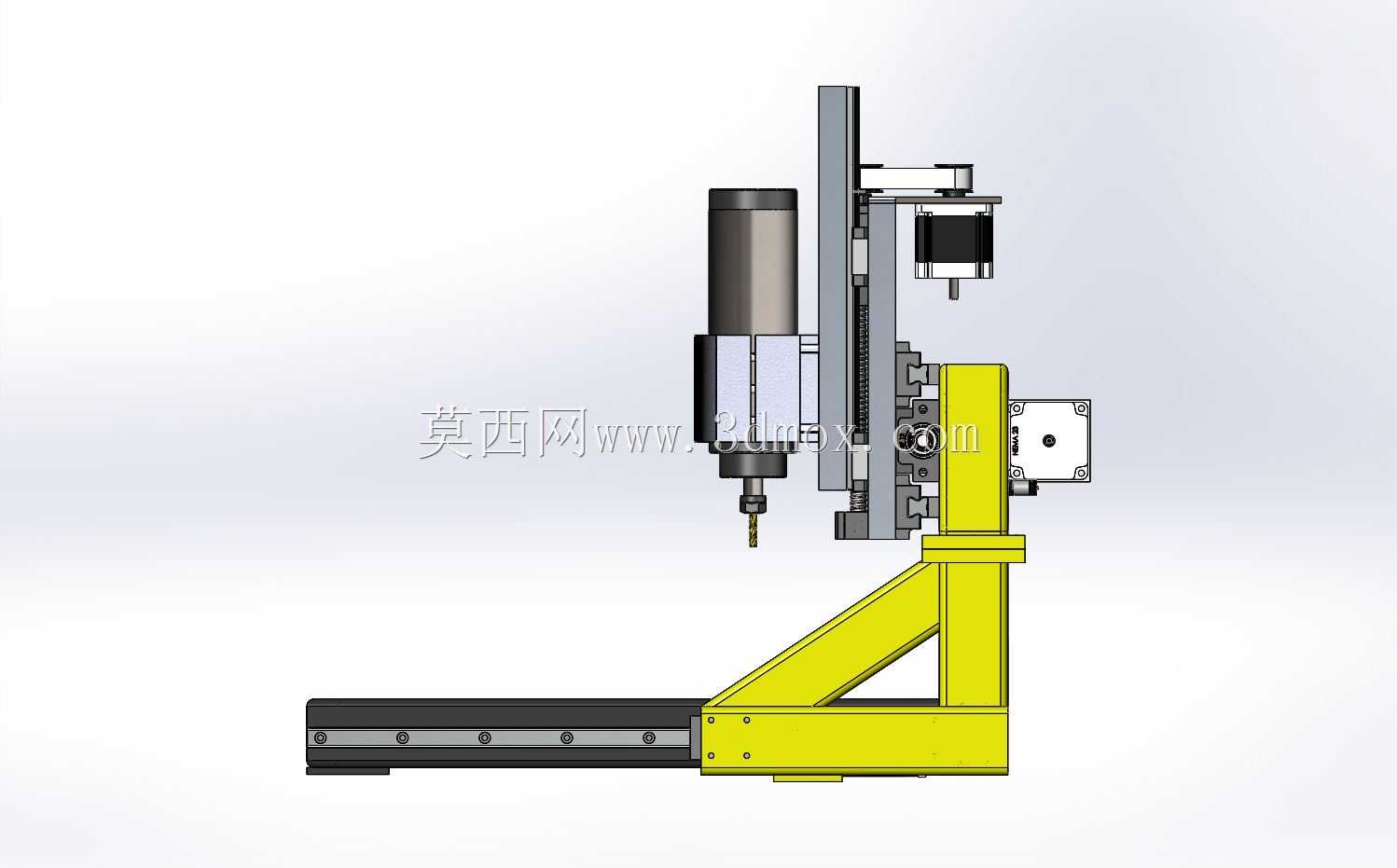

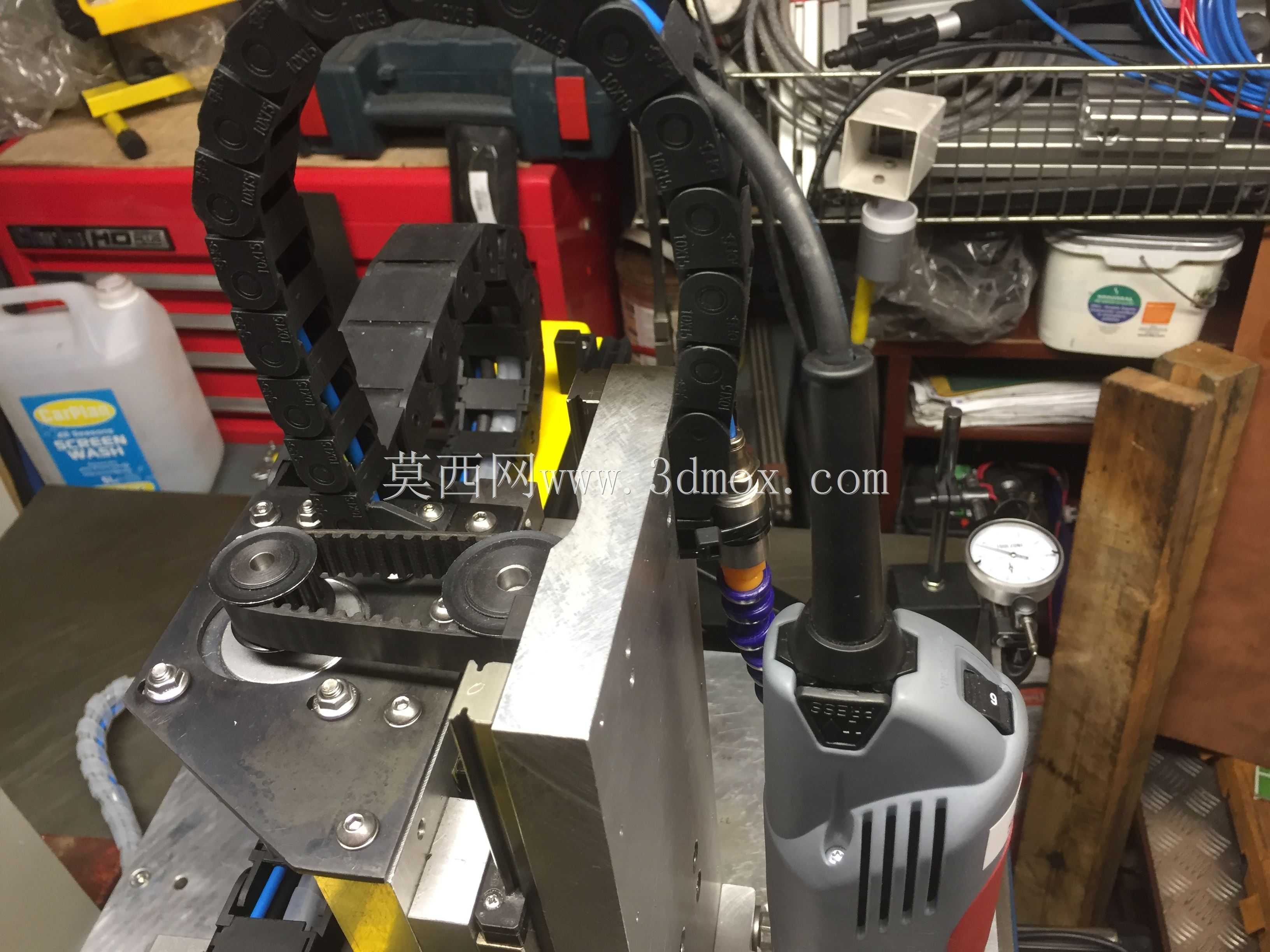

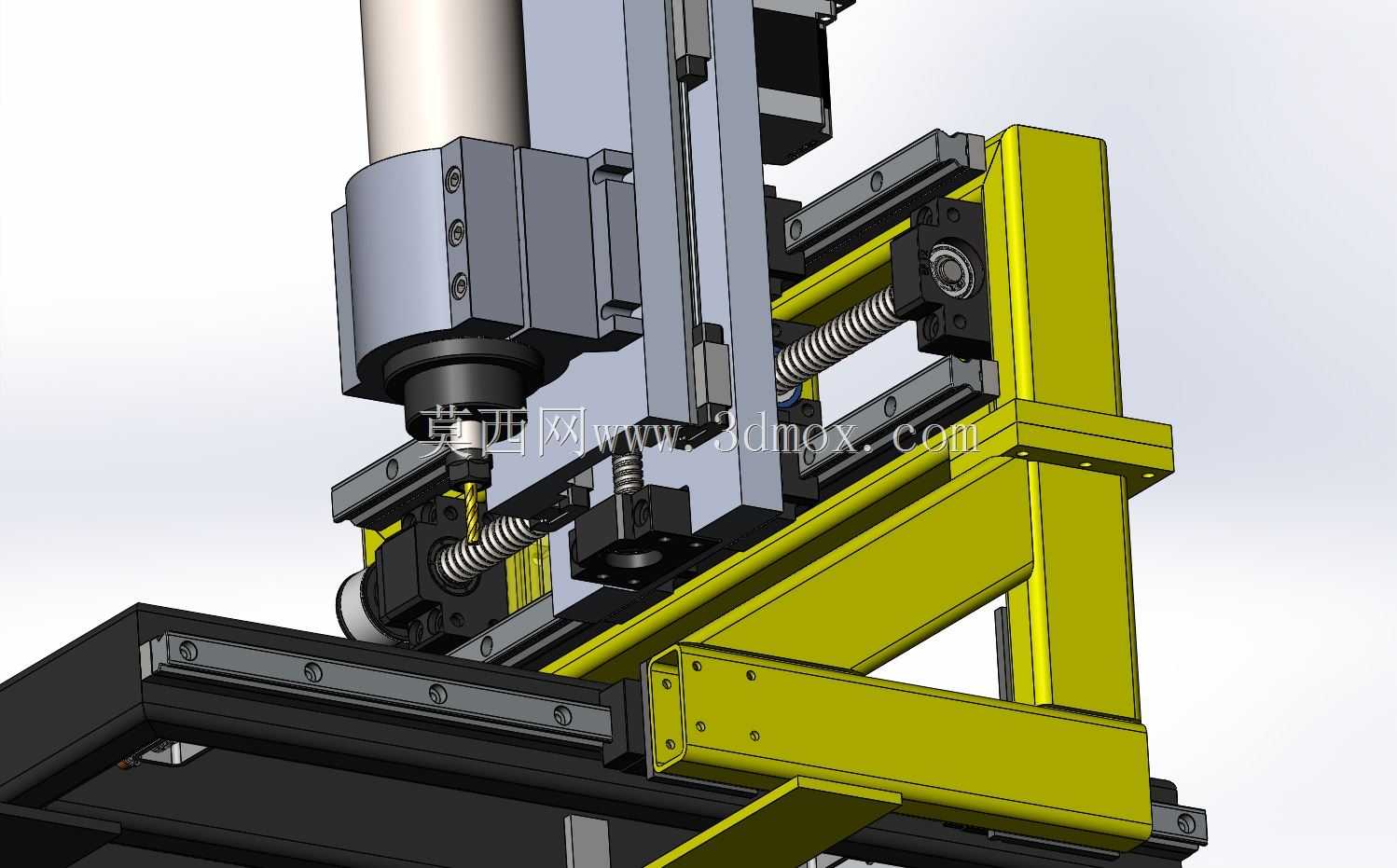

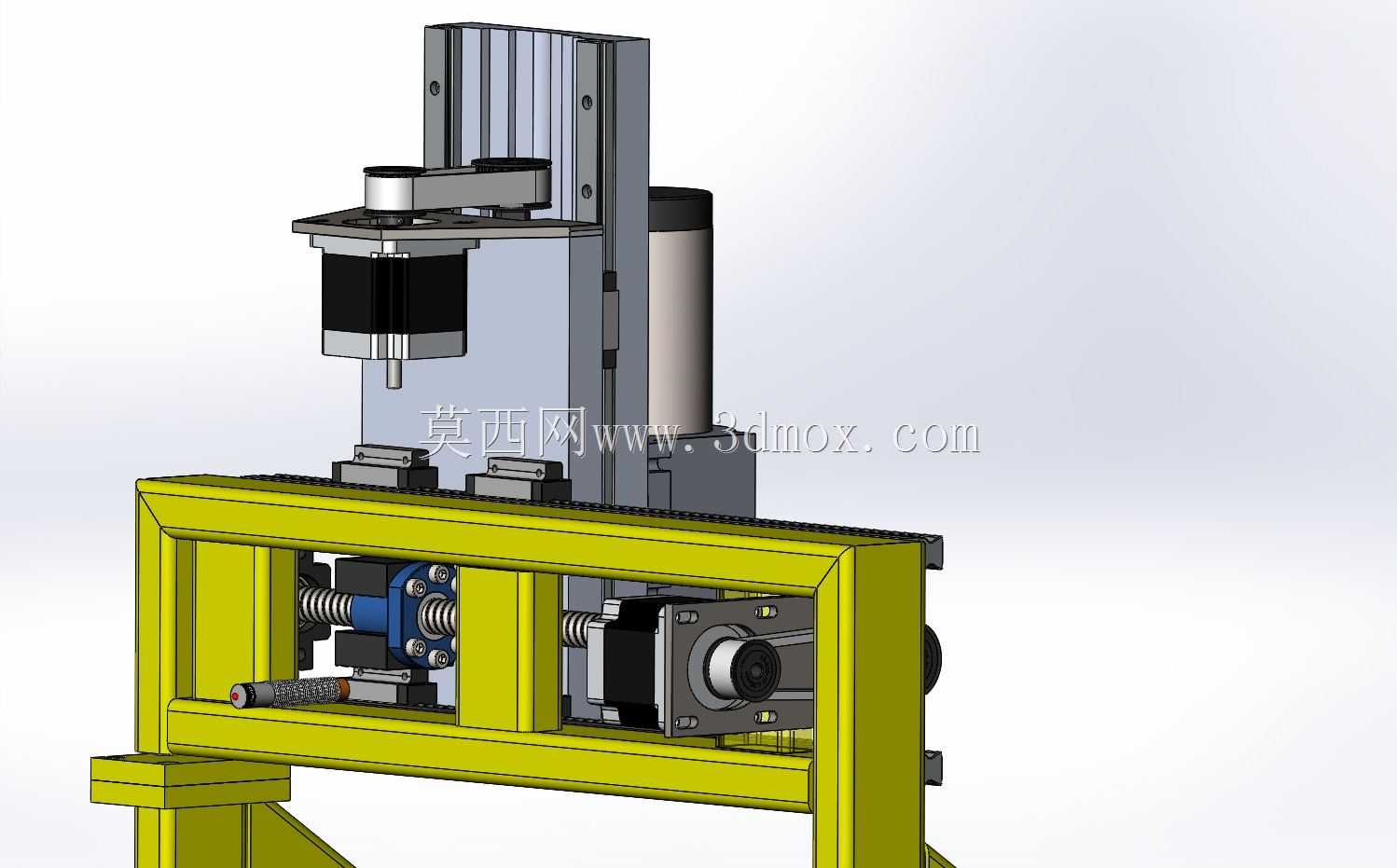

　　后期如果需要拓展加工行程、加装辅助工装都有足够的改造空间，同时型材拼接的装配精度可以通过后期的打表校准来保证，不需要大型加工设备来完成床身的二次精加工，降低了设备本身的制造门槛，个人制作者也可以按照三维结构完成整机的复刻装配。传动系统的布局上，三个进给轴均采用滚珠丝杠搭配直线导轨的传动组合，X轴负责带动加工主轴做横向进给，Y轴负责工作台的纵向移动，Z轴完成主轴的上下进刀动作，每个轴的端部都配套了步进电机作为动力源，通过同步带或者直连的方式和丝杠连接，传动间隙控制在极小的范围内，能够保证铣削过程中的进给精度，避免出现爬行进给、反向间隙过大导致的加工尺寸超差问题。主轴部分采用高速电主轴结构，直接安装在Z轴的滑台安装板上，

　　配套对应的夹具可以装夹不同直径的铣刀、钻头等加工刀具，主轴的转速可以根据加工材料的特性做对应调整，加工软质材料时可以调高转速获得更好的表面加工质量，加工硬度稍高的金属件时可以配合低转速大进给的参数来避免刀具崩损。设备的安装边界设计充分考虑了桌面使用的场景，整机的长宽尺寸控制在常规工作台的可容纳范围内，底部预留了标准的安装孔位，可以通过螺栓固定在木质或者钢制工作台面上，避免高速铣削过程中设备出现共振移位，所有的传动部件都布置在框架内部，运动过程中不会有外露的传动结构剐蹭操作人员，同时各轴的行程限位都配套了对应的行程开关，当滑台移动到极限位置时会自动触发停机信号，避免超程导致的丝杠、导轨碰撞损坏。从实际使用的角度来看，

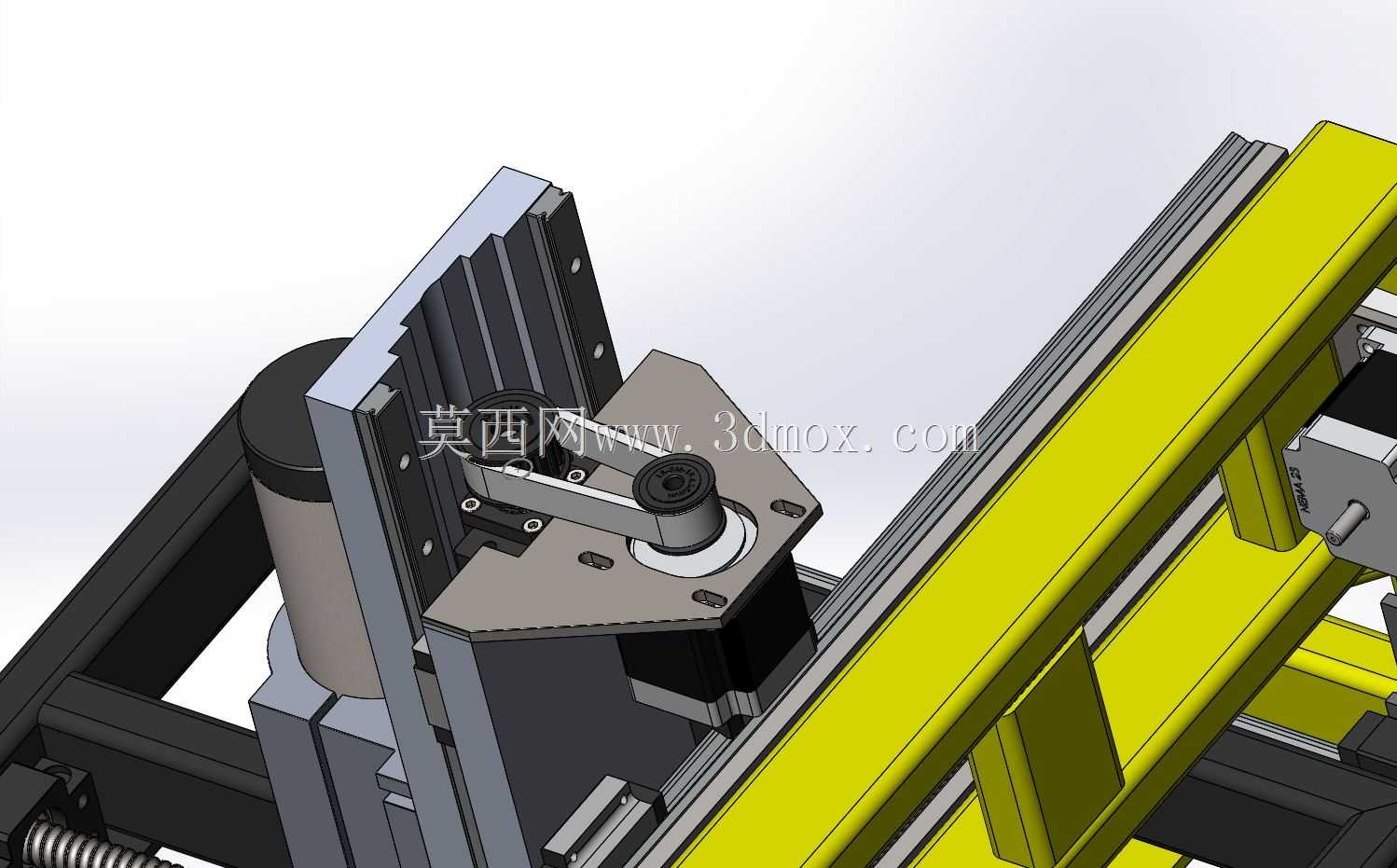

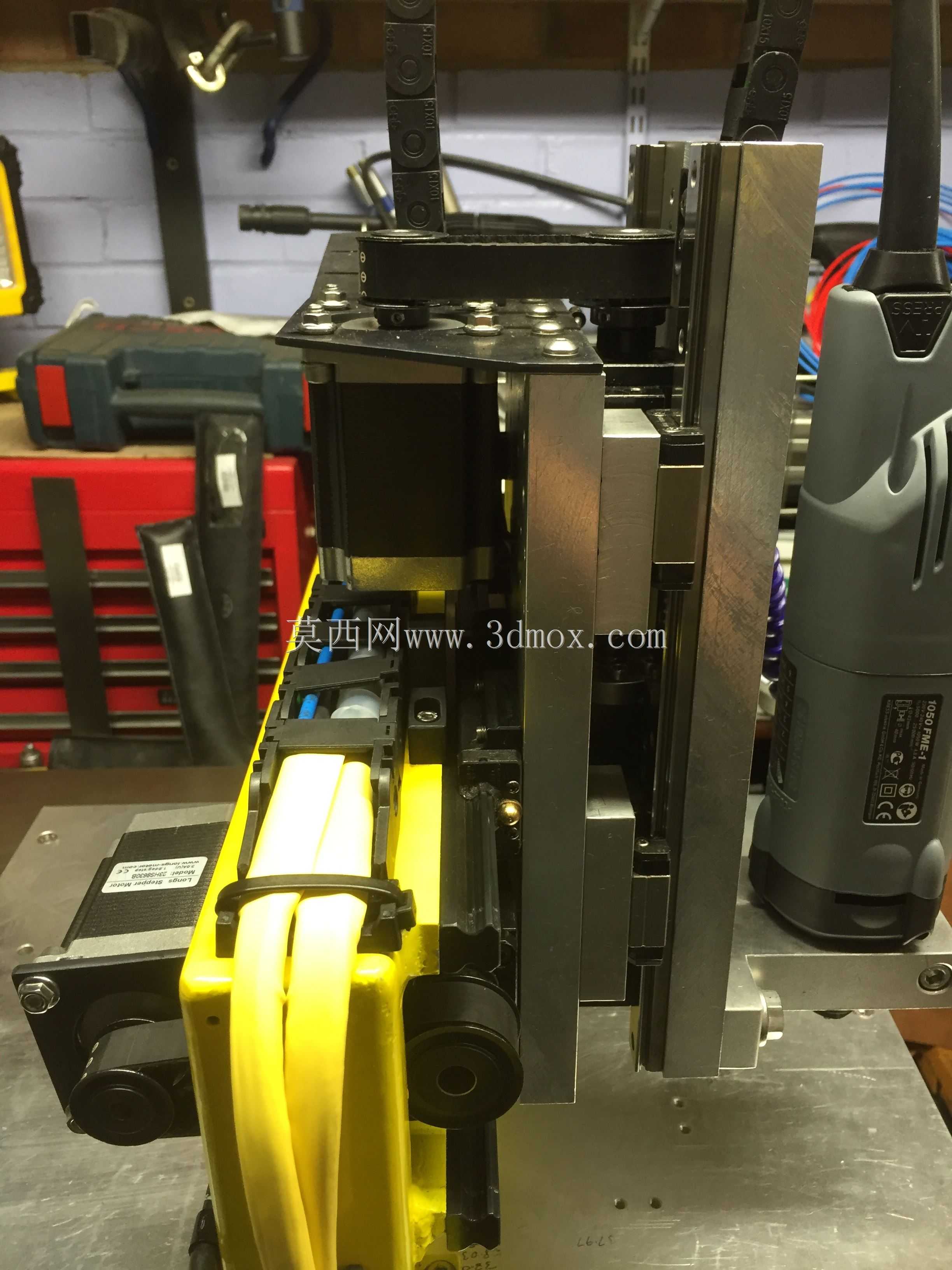

　　这款设备的结构设计把加工精度、制造成本、使用便利性三个核心要素做了很好的平衡，没有追求冗余的大行程、高刚性参数，而是紧扣桌面级小型加工的核心需求，把所有的结构空间都留给有效加工行程，框架内部的走线全部预留了对应的走线槽位置，电气线路可以沿着铝型材的槽道布置，不会和运动部件产生干涉，后期维护的时候也可以很方便地排查线路故障。在加工平面度的保证上，设计阶段就对各轴导轨的安装基准面做了公差约束，装配时可以通过百分表打表调整导轨的平行度与直线度，保证工作台面和主轴进给方向的垂直度，最终实现加工平面的平行度与平面度满足常规小零件的加工要求，不需要后续额外的人工刮研工序来修正精度。和同类型的桌面数控设备相比，这款结构没有采用塑料件作为承重结构，所有的受力连接部位都采用金属角件或者螺栓刚性连接，长时间使用也不会出现结构变形导致的精度衰减，Z轴的滑台部分做了配重平衡的考量吗，避免主轴自重下滑导致的扎刀问题，进给过程中Z轴的上下移动阻力均匀，不会出现卡顿或者进给不均的情况。对于三维结构设计从业者来说，这款模型完整还原了小型台式数控设备的传动布局、机架连接、部件安装的全部细节，可以作为同类桌面加工设备设计的参考蓝本，各部件的装配关系、安装间隙都按照实际加工的装配要求做了还原，没有出现干涉或者无法装配的结构问题，不管是用来做结构教学演示，还是作为同类设备改型设计的基础框架，都有很高的参考价值。
