15A温度触发式电流切断保护器件

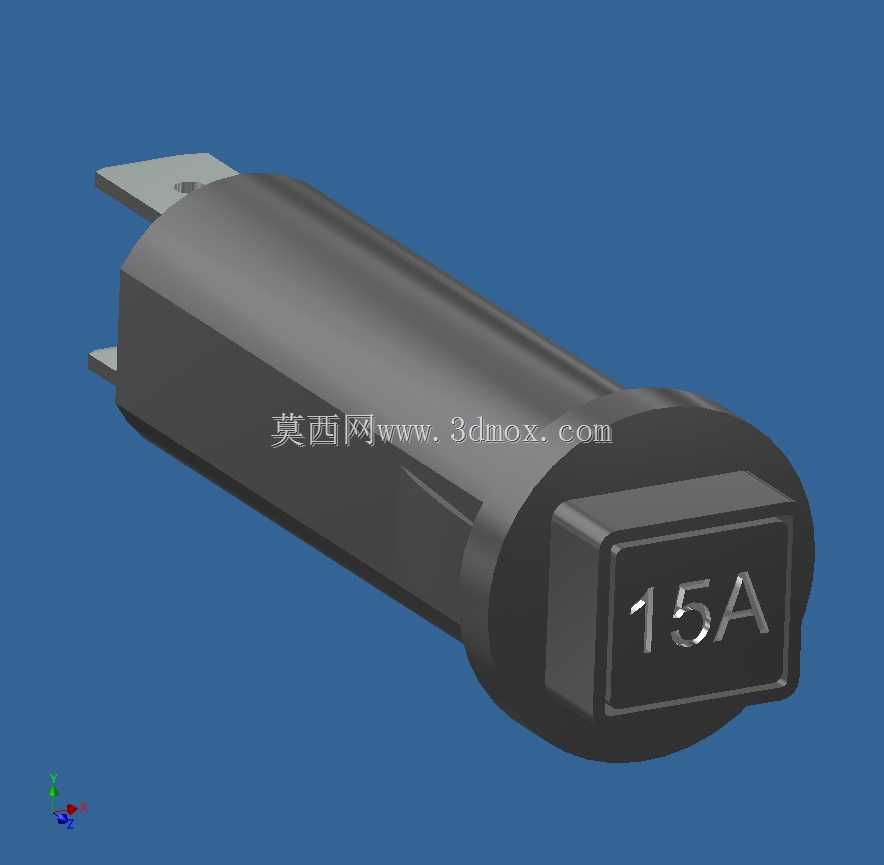

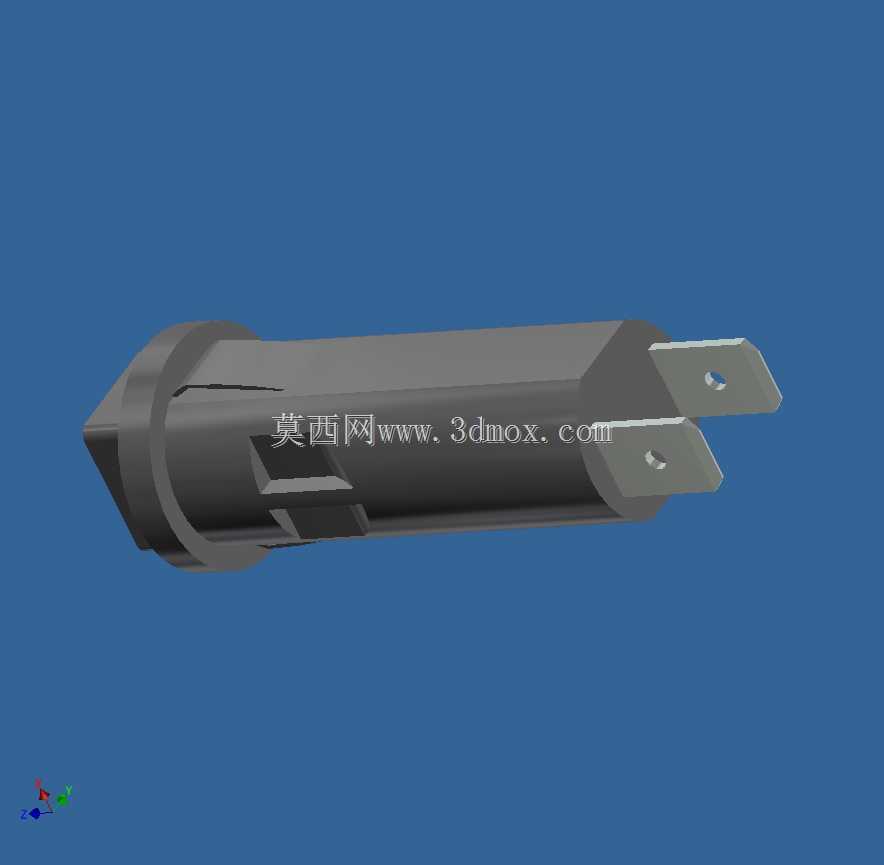

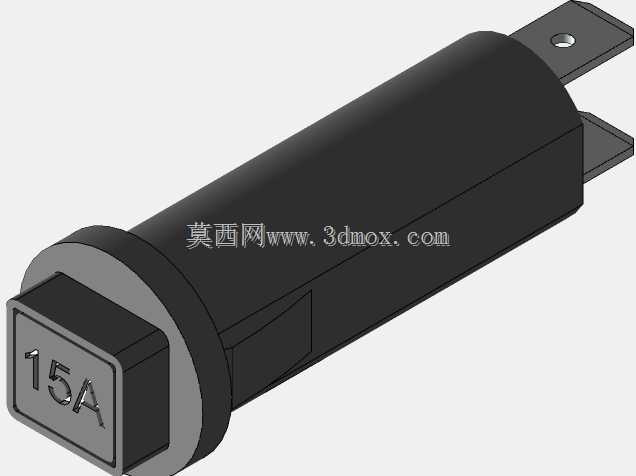

　　外露的操作端采用方形按压式复位结构，表面蚀刻清晰的额定电流标识，便于运维人员在设备巡检时快速识别回路保护参数，故障排除后仅需按压端部复位键即可重新接通回路，无需更换器件，大幅降低现场运维的配件更换成本。从结构设计逻辑来看，这款器件的外壳采用耐高温阻燃工程塑料注塑成型，外壳壁厚均匀控制在1.2mm-1.5mm区间，既保证插装过程中的结构强度，避免推入安装时出现壳体开裂，也能在内部触点分断产生电弧时，阻隔电弧外溢引燃周边线束或绝缘件；内部的热敏感应组件紧贴导电铜排布置，能够快速感知导电回路的实时温升，避免因热传导滞后导致的保护动作延迟，双金属片式的触发结构经过参数校准，可覆盖5A、10A、15A三个额定电流段的保护需求，在低压配电、小型机电设备、车载电气回路的设计过程中，过温过流保护器件的选型直接决定整套回路的故障冗余能力，这类贴装式热切断器件常被布置在PCB板边缘、线束转接节点、电机绕组供电端这类易出现异常温升的位置，当回路电流超出额定阈值、或是周边环境温度叠加器件自身发热达到动作值时，器件会直接切断供电回路，避免后端负载、线路绝缘层因持续过热出现烧蚀、起火等不可逆故障。这款15A规格的温度型断路器，本体采用圆柱式插接结构，端部设置两个平行的插装引脚，适配常规16mm直径的面板开孔安装场景，安装时仅需将本体从面板外侧推入预装孔位，依靠本体外壳的弹性卡筋即可完成轴向固定，无需额外加装紧固件，适配批量装配时的快装作业需求，

　　不同电流规格的产品仅需调整内部双金属片的形变阈值与触点间隙，外壳与安装结构可实现通用化，大幅降低模具开发与生产管控成本。在实际选型适配过程中，需要重点关注器件的安装边界尺寸：本体圆柱段直径为16mm，插装后本体在面板后侧的延伸长度为32mm，引脚伸出长度为6mm，引脚间距为8.1mm，设计安装位时需要在引脚周边预留至少3mm的电气间隙，避免引脚与周边金属结构件出现爬电距离不足的问题；面板开孔的公差建议控制在+0.2mm以内，开孔边缘需要做去毛刺处理，避免毛刺划伤本体外壳的卡接筋位导致固定松动。这类热切断器件不同于传统的熔断式保险丝，它的触发逻辑同时耦合电流热效应与环境温度两个维度，当周边环境温度持续偏高时，

　　即使回路电流未达到额定电流阈值，器件也会触发切断，因此在布置安装位时，需要避开设备内部的直接发热源，比如功率电阻、散热片出风口、变压器绕组表面等位置，避免出现误动作影响设备正常运行；同时器件的安装方向建议保持操作端朝向运维人员易操作的一侧，复位按键的按压力度控制在15N-20N，既避免日常振动导致的误触发，也能保证故障排除后可快速完成复位操作。在三维建模过程中，这款器件的结构细节还原需要重点关注几个部分：一是外壳表面的拔模斜度，为了适配注塑生产的脱模需求，圆柱段外壳设置了1°的拔模斜度，卡接筋位的凸起高度为0.8mm，装配后筋位与面板背面的贴合量为0.3mm，保证固定后的轴向窜动量小于0.2mm；二是端部复位按键与外壳的配合间隙，

　　周圈间隙控制在0.15mm，既保证按键按压过程无卡滞，也避免灰尘、水汽从间隙进入器件内部影响触点寿命；三是导电引脚的折弯角度，两个引脚保持平行度公差0.1mm，引脚表面做镀锡处理，建模时可通过表面纹理映射还原镀锡层的哑光金属质感，端部的15A标识采用蚀刻填漆工艺，建模时可在按键表面做0.2mm深度的凹陷特征，还原真实的标识加工效果。在设备整体装配校验环节，将该器件模型导入整机装配体后，需要重点模拟安装过程的干涉情况：推入安装时，外壳卡筋经过面板开孔的形变行程为0.8mm，需要确认开孔周边无遮挡结构影响卡筋正常形变；接线完成后，引脚处的线束弯折半径需要大于3倍线径，避免线束应力长期作用在引脚处导致引脚开焊或本体移位；同时需要模拟器件触发分断时的复位操作空间，保证按键前方无结构遮挡，运维人员无需拆解周边部件即可完成复位按压操作。这类保护器件虽然在整套电气系统中属于成本占比极低的小型元件，但它的参数匹配度、结构可靠性直接决定整套设备的电气安全等级，在建模时精准还原它的安装尺寸、结构细节，能够为后续的PCB布局、面板开孔设计、装配工艺校验提供准确的数字依据，避免后期打样时出现安装干涉、保护参数不匹配等问题，缩短整机研发的迭代周期。
