多联集成式流体通断控制电瓣膜组件

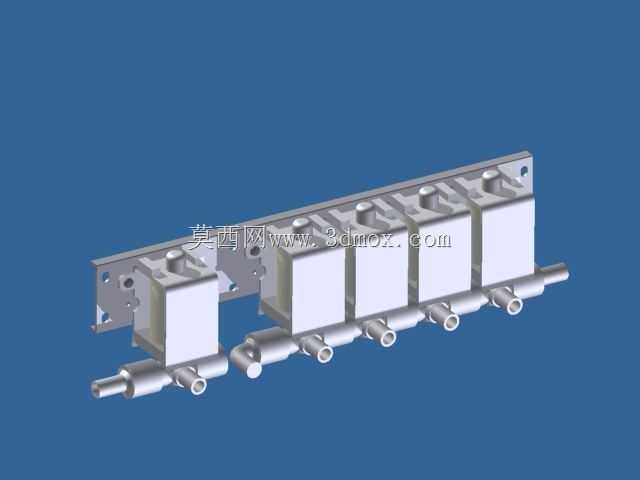

　　这款多联集成式电瓣膜组件，核心应用场景集中在小型流体通路的精准通断控制领域，常见于医疗分析设备的试剂流路切换、实验室小型气相液相色谱仪的气路分配、小型自动化灌装设备的多工位出料控制，以及部分民用净水设备的多通路水路切换场景，区别于常规大口径工业电磁阀，这类组件主打小流量、多通路、高集成度的控制需求，单组即可完成五路独立流体通路的独立通断操作，大幅减少分散阀件占用的安装空间。从实际使用功能来看，每个独立的阀单元都依靠电瓣膜的形变实现通路密封与导通，通电时电磁组件产生的磁力带动内部衔铁动作，带动电瓣膜抬起，流体即可从阀组底部的横向公共通路进入对应支路，从侧部的快插接口流出；断电时电瓣膜在自身弹性与流体压力作用下复位，

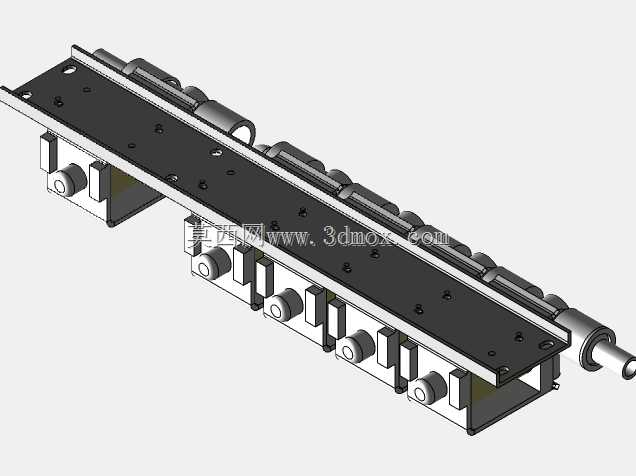

　　切断对应支路的流体通路，各单元之间完全独立密封，不会出现通路间的串液串气问题，适配洁净度要求较高的流体输送场景，不会因阀件动作造成流体污染。设计阶段首先考虑的是安装空间的集约化，整体采用长条式集成安装板结构，五个阀单元等距固定在同一块金属安装基板上，基板两端预留了标准安装孔位，可直接通过螺栓固定在设备的安装立板或型材架上，安装板同时兼顾了公共流道的结构加强作用，避免多通路同时供液时出现结构形变。每个阀单元的流体接口采用统一规格的侧出快插结构，适配常用的外径4mm或6mm的软性流体管路，安装时无需额外缠绕密封带，直接插入管路即可完成密封，大幅减少现场装配的工作量。公共流道设计在安装板与阀单元的连接面，

　　通过内置的密封槽配合密封圈实现各单元与公共流道的连通，相比外接管路连接的多阀组结构，这种集成设计的流道死区体积更小，在小流量试剂输送场景下能减少试剂残留，降低不同批次流体切换时的交叉污染风险。外形尺寸方面，整体组件长度控制在200mm以内，宽度不超过40mm，高度（含底部接头）不超过60mm，安装时仅需在安装面板预留对应长度的平直空间即可，侧部接头的伸出长度控制在10mm以内，不会与周边其他元器件产生安装干涉。设计过程中针对电瓣膜的动作行程做了反复优化，将单阀的动作行程控制在0.8mm以内，既保证密封时的压紧力足够，不会出现低压下的泄漏问题，又能缩短阀件的响应时间，单阀的通断响应时间控制在20ms以内，满足高频切换的使用需求。

　　同时每个阀单元的电磁驱动部分做了独立的绝缘封装，相邻阀单元之间的电磁干扰做了屏蔽处理，即使五个阀同时动作也不会出现误触发的问题。安装边界上，组件上方预留了不小于15mm的接线空间，方便每个阀单元的供电线路插拔连接，底部接头下方预留不小于20mm的管路弯曲空间，避免管路弯折过度造成流体堵截，安装板的固定孔采用腰型孔设计，允许安装时存在±1mm的位置误差，降低设备安装面板的加工精度要求。结构上所有与流体接触的部件均采用惰性耐腐蚀材料，适配弱酸碱试剂、洁净气体、饮用水等多种流体介质，电瓣膜本身采用耐疲劳的弹性材质，可承受百万次以上的反复动作形变，不会出现材料疲劳导致的密封失效问题。
