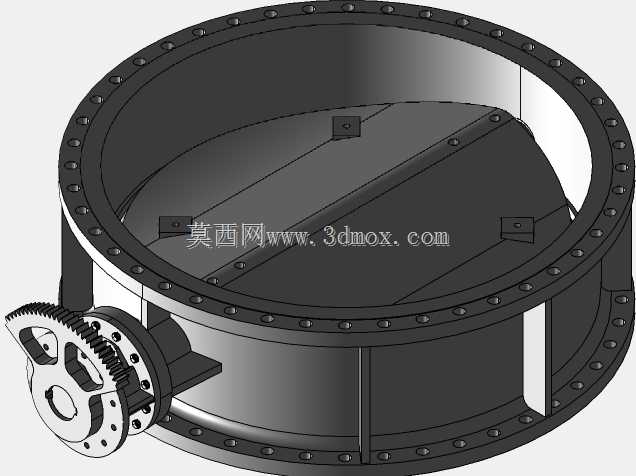

在市政给排水主管网、大型水利输水干管、工业循环水大管径管路系统中,大口径截断类阀门的选型一直是管路设计的核心环节,这类管路通径大、输水流量高,常规蝶阀、闸阀在大规格下往往存在启闭扭矩过大、密封面易冲刷磨损、阀板流阻过高等问题,本次呈现的翻板阀结构,正是针对1170mm通径管路的截断需求设计的专用阀件。
从实际工况适配角度看,该翻板阀主要安装在输水干线的节点位置,承担管路水流的通断控制功能,日常处于全开状态保障管路输水效率,检修或管路调度时完成关闭截断,相比同口径闸阀,其整体轴向安装长度更短,能有效节省管廊内的安装空间,尤其适合地下综合管廊、大型水厂泵房进出水管这类安装空间受限的场景。

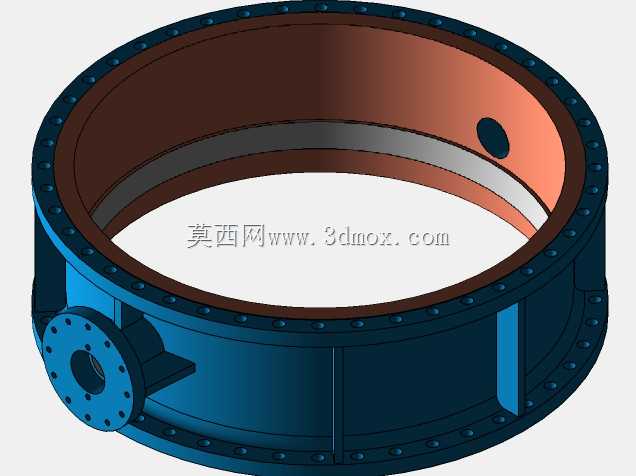

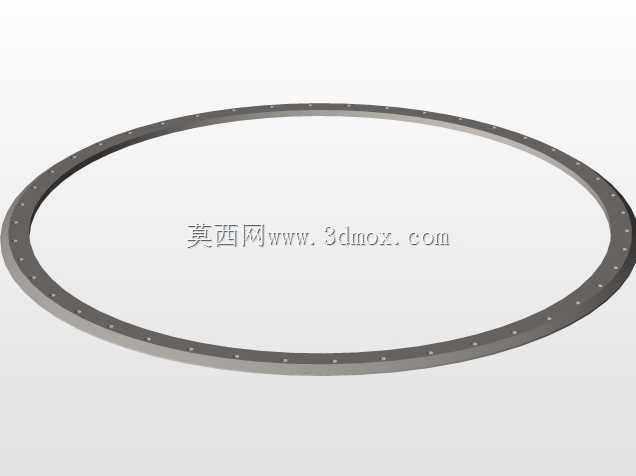

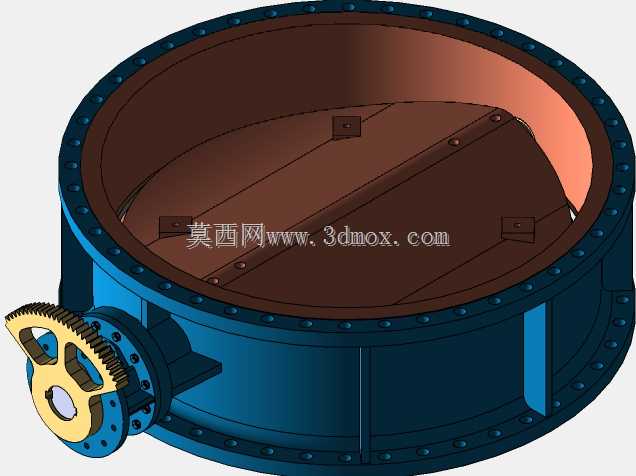

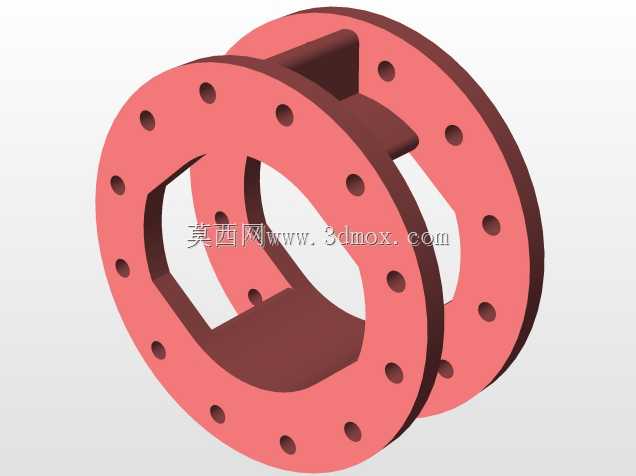

结构设计上,阀体采用圆筒形法兰连接结构,两端法兰沿圆周均匀布置螺栓孔,可直接与同通径的管路法兰配对安装,安装时需保证两端管路的同轴度偏差控制在允许范围内,避免法兰密封面出现偏载渗漏。阀体内腔的过流面做了平顺过渡处理,全开状态下阀板完全贴合阀体内壁上部区域,不会对水流形成明显遮挡,相比中线蝶阀的阀板扰流问题,该结构全开时的流阻系数更低,大流量输水时的压损更小,能有效降低输水过程中的能耗。

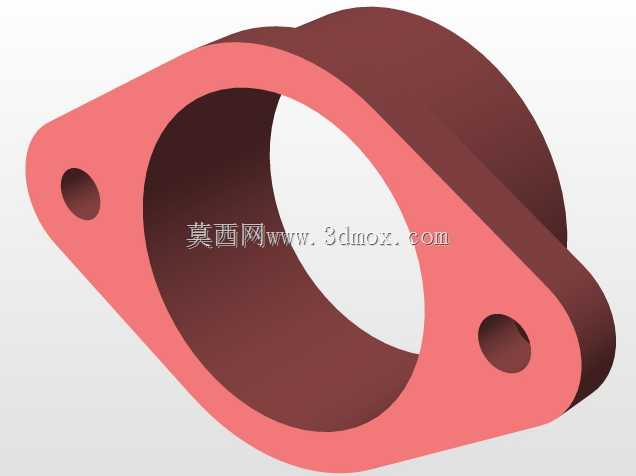

阀板采用整板加加强筋的结构形式,考虑到大口径下阀板承受的静水压力较高,阀板背面设置了径向加强筋结构,提升阀板整体刚度,避免高水压下阀板出现形变导致密封失效。阀板与转轴采用刚性连接结构,转轴两端穿出阀体位置设置了密封组件与支撑轴承,既保证阀杆转动的顺畅性,也避免管路内的压力水从转轴穿出位置出现外漏。

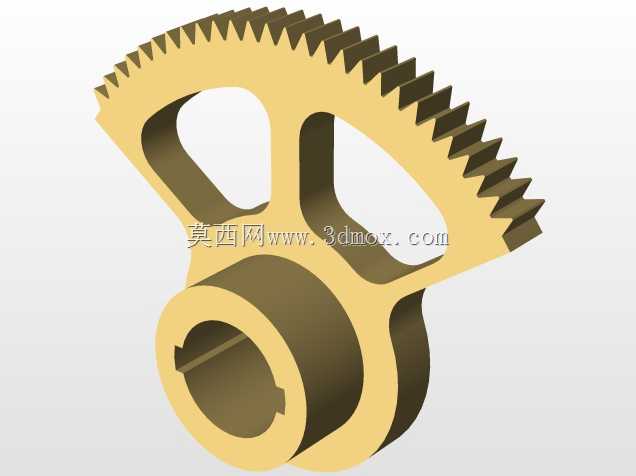

驱动端采用蜗轮蜗杆传动结构,侧置安装在阀体外部的支架上,这种驱动形式能大幅降低启闭所需的操作力矩,即使在阀板两侧存在一定水压差的工况下,也能通过蜗轮的减速增扭作用轻松完成启闭操作,无需配置大规格的执行机构,同时蜗轮结构具备自锁特性,阀板调整到任意开度位置后都可以自行锁止,不会因为水流冲击出现阀板自行偏转的问题,保障管路运行的稳定性。
设计过程中需要重点考量几个边界条件:首先是安装尺寸边界,阀体的法兰外径、螺栓孔分布圆直径、轴向长度都需要匹配对应通径管路的法兰标准,避免现场安装时出现孔位不对、密封面不匹配的问题;其次是密封结构的设计,阀板关闭时与阀座的贴合面需要保证足够的密封比压,同时要考虑水流中夹带杂质对密封面的冲刷磨损,密封面材质需要具备一定的抗冲蚀能力;另外是转轴的受力校核,满水压工况下阀板承受的水推力会全部传递到转轴与支撑轴承上,需要通过受力计算确认轴径与轴承的承载能力,避免长期运行出现转轴变形、轴承卡涩的问题。
从实际运维角度看,该翻板阀的结构没有复杂的内腔构件,日常维护时仅需要定期检查转轴处的密封状态、蜗轮驱动副的润滑情况即可,相比同口径的其他截断阀,维护工作量更小,全生命周期的运行成本更低。在管路系统布置时,该阀门安装位置前后需要预留一定长度的直管段,避免紧邻弯头、变径等扰流构件,防止水流紊乱对阀板形成长期的不对称冲击,延长阀门的实际使用寿命。
