工业粉体输送用关风旋转给料阀结构设计

　　在粉体加工、粮食储运、化工原料输送、除尘系统排灰这类涉及散料定量给料、锁气卸料的工况里，旋转阀是整条工艺管线里不起眼但容错率极低的核心部件，很多生产线出现的风量泄漏、给料不均、物料卡滞问题，追根溯源往往是旋转阀的结构设计没有匹配现场工况。做这个结构设计的时候，最先要敲定的是上下法兰的连接边界，毕竟现场的进料口通常对接料仓锥斗、除尘器灰斗或者螺旋输送机出料端，方形法兰的螺栓孔位要匹配常规工业料斗的安装尺寸，进料口的敞口宽度要保证上方料柱的物料能依靠自重顺利填满转子格腔，不会出现架桥堵料的情况，出料口则要对应下方的气力输送管道或者输送设备入口，避免落料时出现物料飞溅、积料死角。

　　设备的核心功能是两个层面，一是锁气，也就是在转子连续转动的过程中，始终保证上下腔的气压隔离，避免气力输送系统的风压从卸料端泄漏，造成输送效率下降、粉尘外溢；二是定量给料，通过转子的定速转动，把上方料仓落下的物料均匀连续地输送到下游设备，给料量的波动控制在合理区间内，不会出现忽多忽少冲料或者断料的情况。为了实现这两个核心功能，转子和阀体壳体之间的间隙控制是设计里的核心要点，间隙太小的话，物料里的硬质小颗粒容易卡进转子和壳体的缝隙，造成转子卡转、电机过载，甚至刮伤壳体内壁；间隙太大的话，锁气效果会大打折扣，上下腔串风会直接导致气力输送系统的风压损失，粉尘也容易从缝隙处泄漏。

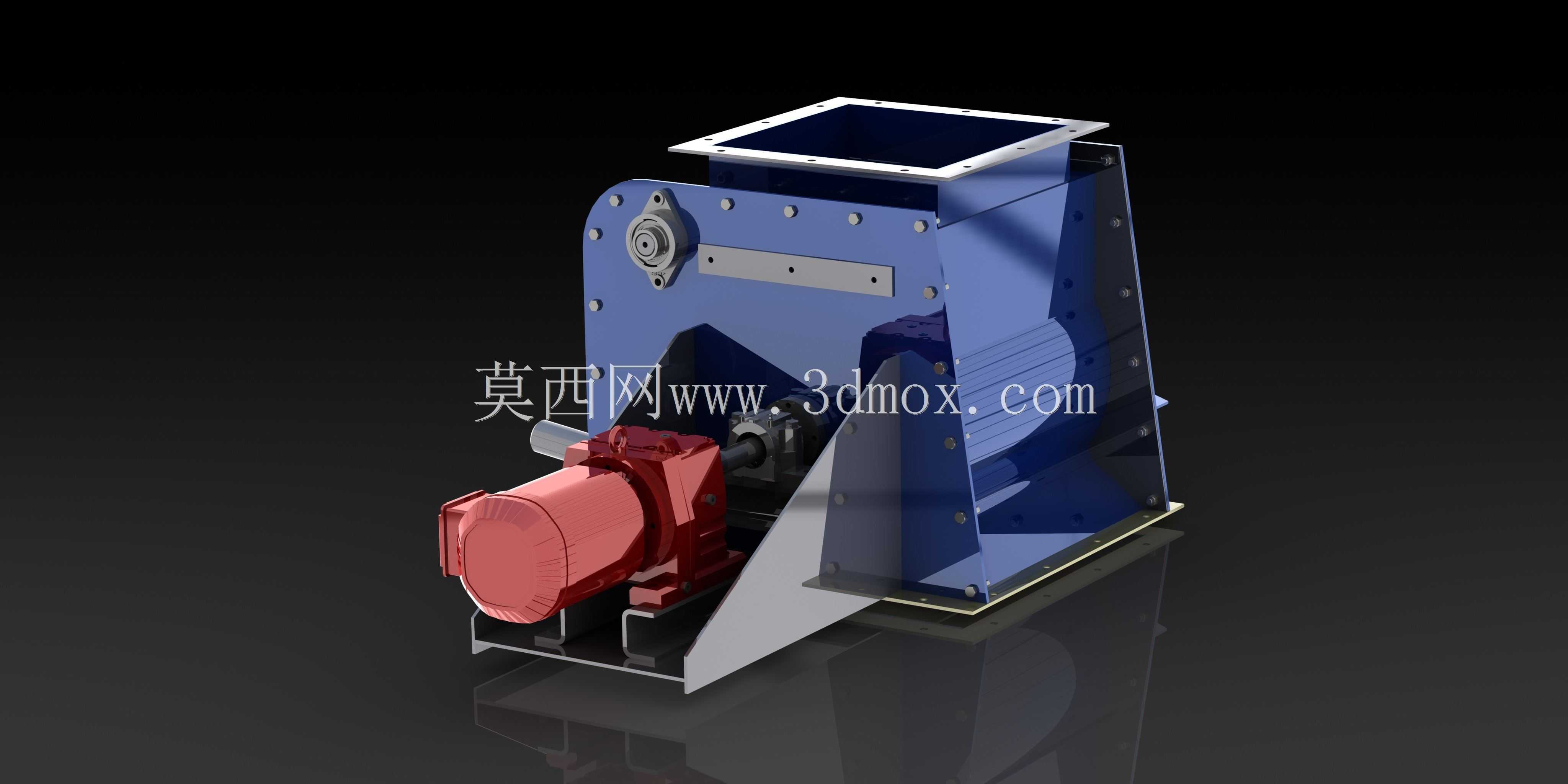

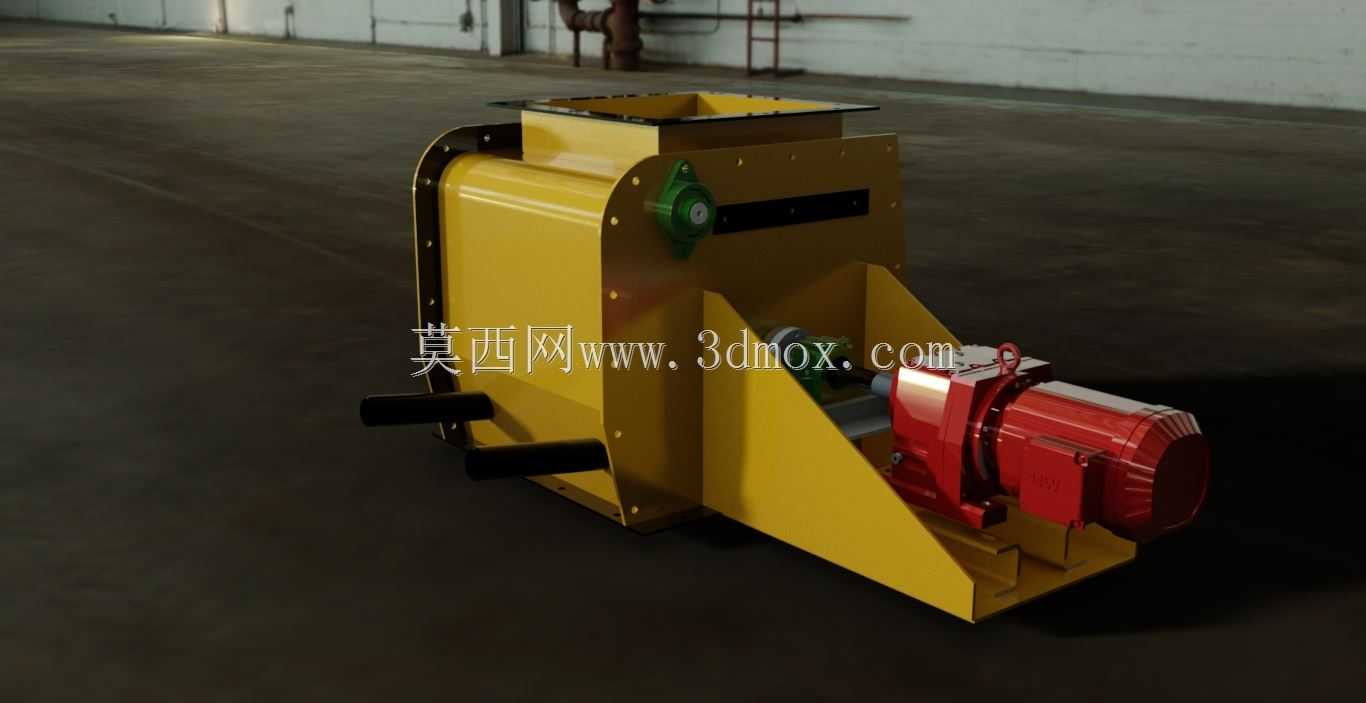

　　壳体部分采用焊接式箱型结构，外侧的加强筋板不是随意布置的，要对应转子两端轴承座的安装位置、上下法兰的受力点，避免设备满料运行时壳体出现变形，导致转子转动卡滞。端盖和壳体的连接采用螺栓紧固加密封垫的结构，方便后期检修的时候拆开端盖清理转子格腔内的残留物料，也方便更换磨损的密封条或者轴承。驱动端的布置采用侧装直连结构，减速电机通过支架固定在阀体侧面的安装支座上，联轴器和转子轴直连，这种结构相比链传动的布置，整体安装尺寸更紧凑，传动效率更高，也不需要定期调整链条张紧度、润滑链条，日常维护的工作量更小。电机支座的设计要考虑传动的同轴度，安装面的加工精度要保证电机轴和转子轴的同轴度误差控制在允许范围内，避免运行时出现轴系振动、轴承过早磨损的问题。

　　转子的叶片设计采用直板型结构，这种结构对于流动性较好的粉体、颗粒物料适应性最好，叶片和转子轴之间采用焊接固定，每个格腔的容积一致，保证每转的给料量稳定。针对有一定磨琢性的物料，叶片边缘可以加装可更换的密封条，磨损之后只需要更换密封条，不需要整体更换转子，降低后期的维护成本。转子轴的两端采用外置式轴承座设计，轴承座和阀体端盖之间留有一定的距离，避免物料、粉尘进入轴承内部造成轴承损坏，轴承端盖处加装防尘密封圈，进一步阻挡粉尘侵入，延长轴承的使用寿命。

　　安装边界的设计上，设备的整体重心要落在上下法兰的中心轴线上，侧装的电机重量要通过支座的结构平衡，避免安装之后设备出现偏载，导致法兰连接面受力不均出现漏料、漏风的情况。设备的检修空间预留也要考虑进去，端盖拆卸方向、电机拆装的空间要在设计阶段就预留足够的操作距离，避免现场安装之后因为空间不足没法开展检修作业。进出料口的法兰密封面采用平面加工，配套对应的密封垫，保证连接之后的密封性，不会出现粉尘外溢的情况。

　　在实际工况适配的时候，还要考虑物料的特性，如果是输送有一定温度的物料，比如锅炉除尘的热灰，壳体和端盖的结构要预留热膨胀的间隙，避免热胀冷缩导致转子卡滞；如果是输送粘性较大的粉体，转子格腔的夹角要做圆弧过渡，避免物料粘在格腔内壁，造成给料量下降、格腔堵塞。这个旋转阀的结构设计没有追求过于复杂的结构，而是围绕工业现场最常见的可靠性、易维护、安装适配性几个核心需求展开，所有的结构细节都是为了降低现场运行的故障率，减少后期维护的工作量，保证在连续运行的工况下能稳定实现锁气、定量给料的功能。
