商混站骨料暂存斜向出料混凝土筒仓

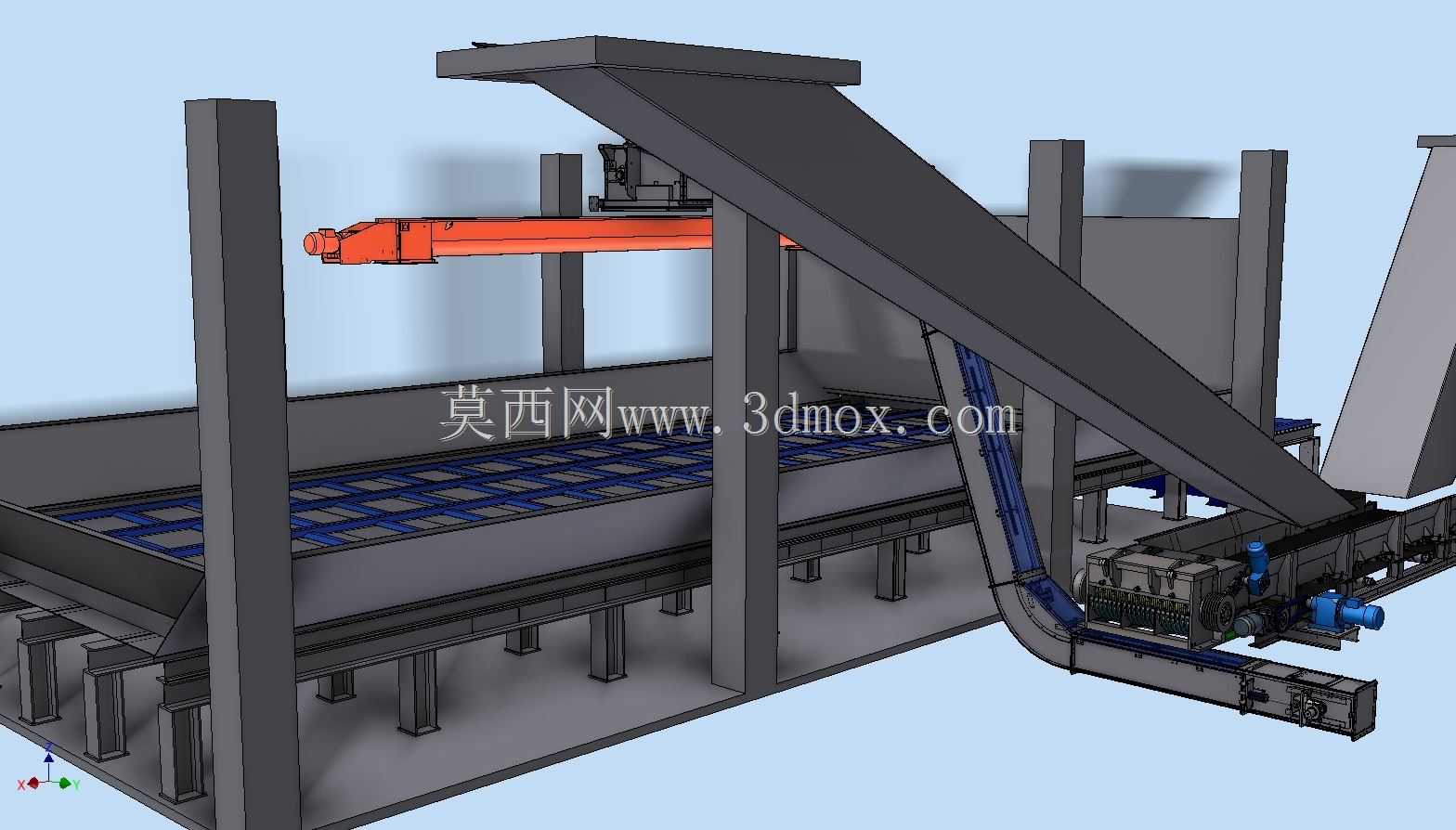

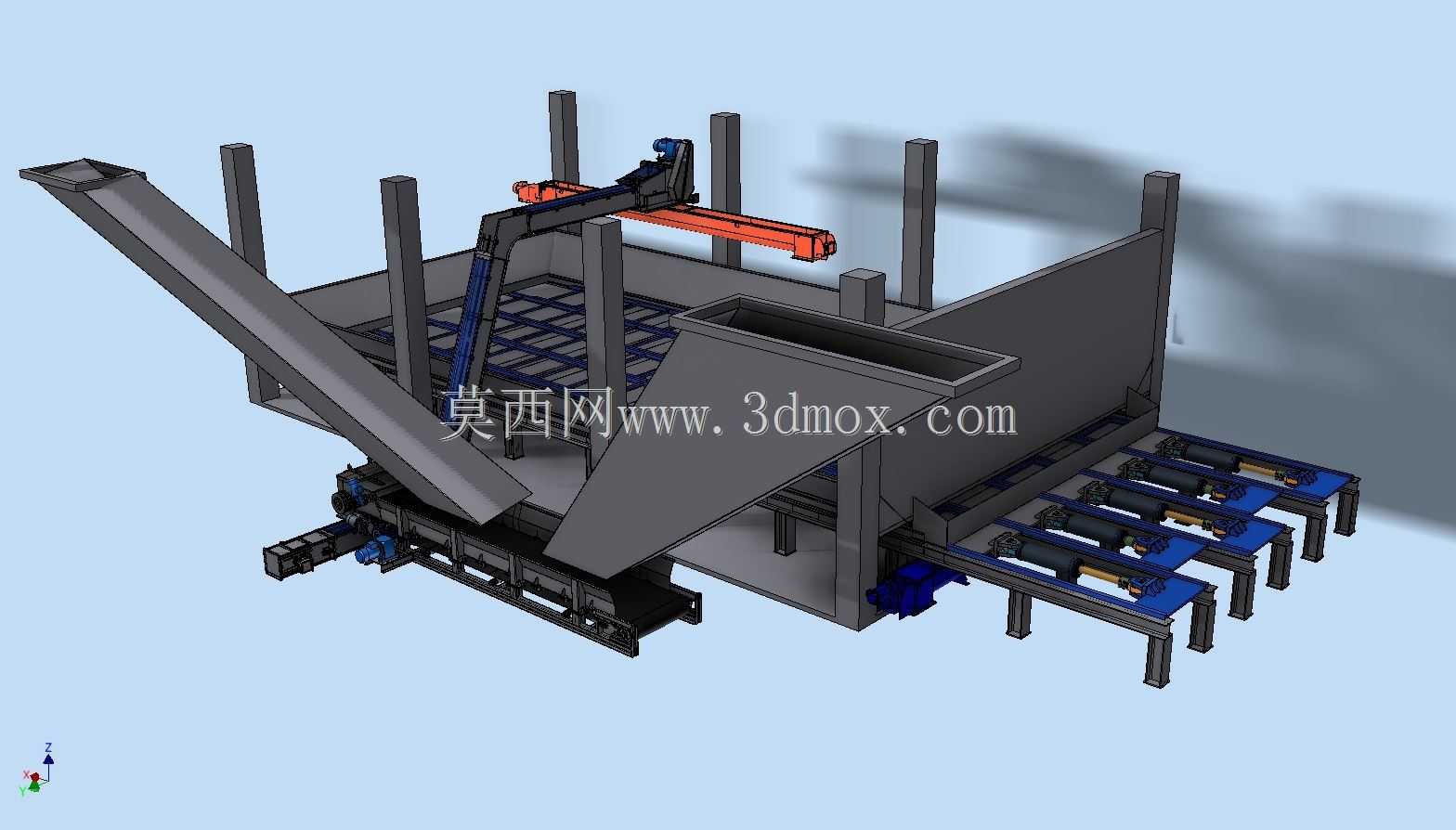

　　这套结构对应的是商品混凝土搅拌站生产环节里的骨料暂存单元，日常作业中主要承担砂石分级暂存、定量给料的核心功能，衔接前端骨料上料输送与后端搅拌主机的投料工序，是整套商混生产系统里平衡上料节奏、保障连续生产的关键缓冲结构。从现场安装边界来看，整套结构采用多根H型钢作为主支撑立柱，立柱底部通过预埋螺栓与场站硬化地面固定，整体安装区域需要预留足够的检修通道，尤其是斜向出料段的侧方要预留易损件更换的操作空间，避免后期运维时出现作业空间不足的问题。设计阶段首先考虑的是骨料落料的冲击载荷问题，筒仓的受料面做了局部加厚的衬板安装位，实际生产中可以根据骨料硬度更换耐磨衬板，减少长期落料冲刷对仓体结构的磨损；斜向出料段的倾角经过反复核算，

　　完全匹配砂石骨料的自然安息角，不会出现骨料积料、堵料的情况，同时斜段内部设置了导流挡板，能够让骨料按照设定的轨迹落至下方的水平输送机构上，避免落料偏载导致输送皮带跑偏。和常规立式筒仓不同，这套结构的出料端直接集成了破碎与输送衔接结构，针对偶尔混入骨料的大块石料，能够在出料口位置做初步的破碎处理，避免大块石料进入搅拌主机影响混凝土配比精度，同时下方的水平输送段采用密封式结构设计，减少骨料转运过程中的扬尘外溢，符合商混场站的环保作业要求。仓体顶部设置了上料对接的限位结构，能够和前端的斜皮带上料机构精准对接，上料过程中不会出现撒料的情况，仓体侧面设置了料位检测的安装位，可以根据生产需求加装阻旋式料位计或者雷达料位计，实时反馈仓内骨料存量，

　　给生产调度提供准确的物料数据。从结构建模的细节来看，所有的连接节点都做了螺栓孔的精准对位，支撑立柱之间设置了横向的连接横梁，提升整体结构的抗风载与抗震动能力，毕竟商混站生产过程中设备震动较大，若结构刚性不足，长期运行会出现连接螺栓松动、结构变形的问题。斜向出料段的侧面预留了观察口与检修门，日常生产中可以随时观察内部的料流情况，出现卡料问题时能够快速打开检修门处理，不需要拆解整体结构，大幅降低运维的时间成本。下方的输送机构驱动端设置了过载保护的安装位，一旦出现大块物料卡滞的情况，能够及时触发保护停机，避免驱动电机过载烧毁。整套结构的外形尺寸适配常规180型商混站的产能需求，单仓的暂存量能够满足单批次连续生产的骨料用量，

　　不需要频繁启动上料机构，能够有效降低上料系统的设备损耗。在建模过程中，所有的焊缝位置都做了明确的标识，现场焊接施工时可以按照模型标注的焊缝等级要求作业，尤其是受冲击载荷的位置，要求采用满焊工艺，避免长期受冲击出现焊缝开裂的问题。仓体的内壁做了光滑过渡处理，没有突兀的结构凸起，减少骨料挂壁的可能性，针对含水率较高的细沙料，斜段外壁还预留了振动器的安装位，生产过程中可以通过高频振动避免细沙粘附在仓壁上导致堵料。和传统的地垄式料仓相比，这种架空式的筒仓结构不需要做深度的地坑施工，能够大幅降低场站的基础建设成本，同时设备整体高出地面，日常检修不需要进入地坑，作业安全性更高，也避免了雨季地坑积水影响设备运行的问题。结构的所有走台、护栏位置都按照安全规范做了建模预留，现场安装后操作人员可以通过走台到达各个检修点位，不需要攀爬设备结构，符合安全生产的要求。
