卧式滚筒型工业物料混合处理设备结构

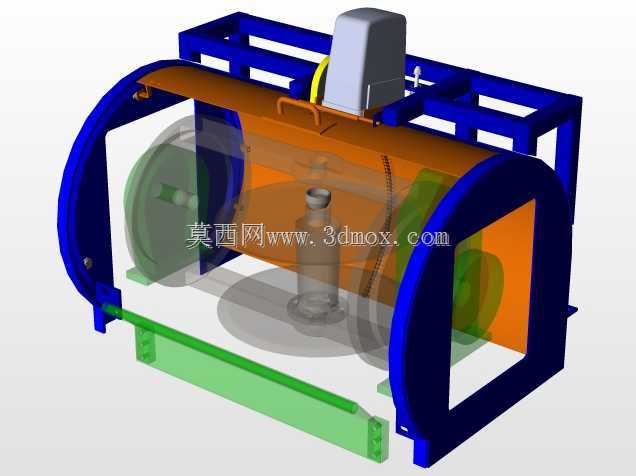

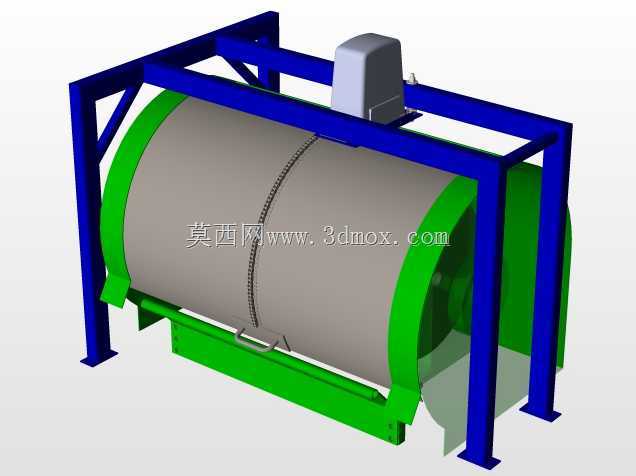

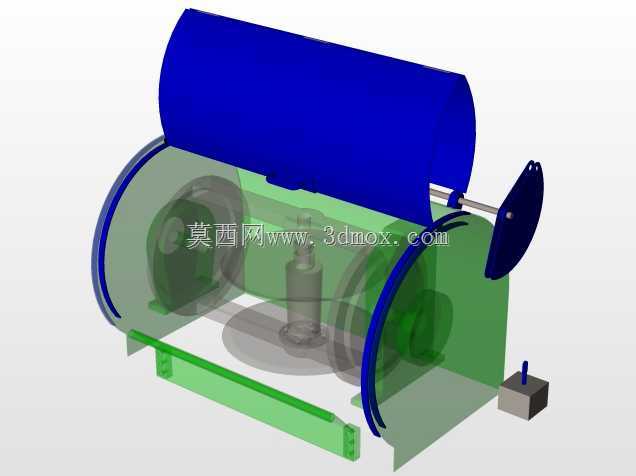

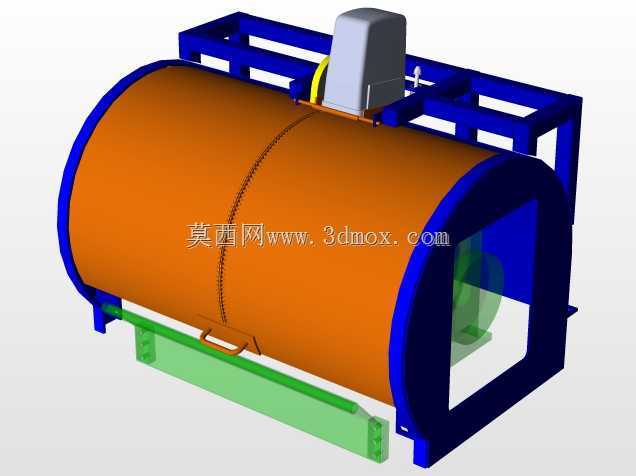

　　这款卧式滚筒结构的物料处理设备，主要面向中小型生产场景的散状物料均混作业需求，常见于建材辅料拌合、农牧养殖饲料混合、小型化工粉剂预混等作业场景，区别于大型倾斜式卸料拌合设备，该结构采用卧式固定机架承托滚筒主体的布局，能在有限的厂房层高内完成安装部署，适配层高较低的老旧生产车间、户外临时作业点的安装需求。从结构设计逻辑来看，设备主体采用两端带法兰封板的圆柱滚筒作为核心作业腔体，滚筒外壁做环形加强筋处理，避免长期装载物料运行时出现筒壁形变，滚筒一端预留敞口作业区，方便操作人员观察内部物料拌合状态，也可作为检修口完成内部衬板更换、搅拌叶片调整等维护作业。顶部的驱动单元通过支架固定在滚筒上方的机架横梁上，

　　动力输出端通过传动结构连接滚筒内部的搅拌组件，相比底置驱动的布局，这种顶置驱动的设计能减少作业过程中物料撒漏对传动部件的磨损，也能降低地面扬尘、积水对动力单元的侵蚀，延长设备核心部件的维护周期。外围的方管焊接机架采用一体化焊接成型工艺，机架底部预留长条状安装固定孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，也可适配加装移动脚轮组件，满足作业点位频繁转移的使用需求；机架侧边延伸出的绿色承托导轨，可配套接料小车使用，拌合完成的物料从滚筒卸料口排出后可直接落入接料容器，减少物料转运过程中的撒漏损耗。设计过程中对安装边界做了充分考量，设备整体宽度控制在常规厂房通道的通行宽度范围内，

　　设备顶部驱动单元的最高点距离地面的高度适配常规厂房的起重吊装作业范围，后期维护时可直接通过车间内的小型葫芦吊完成驱动单元的拆装作业，不需要额外调用大型起重设备。滚筒内部的搅拌组件采用可拆卸式叶片设计，可根据处理物料的特性更换不同角度、不同材质的叶片，处理湿性结块物料时可选用带破碎齿的叶片，处理干性粉剂时可选用大倾角导流叶片，兼顾不同物料的拌合均匀度要求；滚筒端盖处设置有密封结构，处理粉状物料时能减少粉尘外溢，改善作业区域的工作环境。机架的受力点做了局部加劲板焊接处理，设备满载运行时的机架形变量控制在允许范围内，避免长期交变载荷作用下出现焊缝开裂、机架变形等问题，保障设备长期运行的结构稳定性。
