混凝土配料用三仓气动卸料皮带给料设备

　　在商混站、预制构件厂的骨料配料工段，这类皮带给料设备是衔接原料存储仓与计量搅拌环节的核心中转输送装置，不同于普通槽型皮带输送机，它直接集成了暂存料斗、卸料控制与称重反馈单元，不需要额外搭建中间转接料架，能直接对接上方的骨料储料仓下料口，把砂石类散装物料按照设定配比连续、均匀地输送到下方的称重料斗内，整套设备的布局完全贴合商混站骨料仓的排布逻辑，三个独立料仓沿皮带输送方向并排布置，每个料仓的有效容积为7立方米，单仓可存储单种规格骨料约10-12吨，完全匹配常规商混站单批次生产的骨料暂存需求，不需要频繁补料就能完成连续6-8盘混凝土的配料供给。

　　从结构设计逻辑来看，这套设备的机架全部采用矩形钢管焊接成型，主支撑腿的截面尺寸经过载荷校核，能承受满仓骨料加上皮带张紧力、运行振动的复合载荷，不会出现长期使用后的机架变形问题。料仓部分采用上宽下窄的锥形收口设计，仓壁倾斜角度设置为55度，大于砂石物料的自然安息角，能避免湿砂、细石这类流动性稍差的物料在仓内起拱堵料，每个料仓的下料口都配置了气动翻板卸料门，卸料门的转轴采用带座外球面轴承支撑，气缸的推力经过杠杆机构放大，即使料仓内堆满物料，也能顺畅完成闸门的开闭动作，不会出现卡滞、漏料的问题。

　　皮带输送段采用平型托辊组支撑上分支，下分支采用平行下托辊，托辊间距按照散料输送规范设置，重载段托辊间距控制在400mm以内，避免重载下皮带出现下垂撒料的问题，皮带选用耐磨橡胶材质，表面带有防滑人字纹，能减少大粒径骨料在皮带上的滑动跑偏，驱动端采用摆线针轮减速机配套驱动滚筒，传动扭矩储备充足，即使瞬时给料量超过额定值也不会出现闷车停转的情况，张紧装置采用尾部螺旋张紧结构，调节行程足够补偿皮带长期使用后的拉伸变形，日常维护时只需要在停机状态下调整两侧张紧螺杆就能完成皮带跑偏校正、张紧度调整，不需要拆解主体结构。

　　设备自带的称重单元直接布置在皮带输送段的出料端下方，采用压式称重传感器实时采集通过的物料重量，配合气动卸料门的开闭控制，能实现每种骨料的动态计量，计量精度控制在±1%以内，完全满足混凝土生产的配比精度要求，整套设备的额定处理能力达到每小时250吨，能匹配120型及以上规格的混凝土搅拌站生产节拍，不会因为给料速度不足拖慢整站生产效率。

　　从安装边界来看，整套设备的总长度沿皮带输送方向约为8.5米，宽度方向覆盖三个料仓的总尺寸约为6.2米，安装时需要保证机架上平面的水平度误差不超过千分之二，避免皮带长期运行出现单侧跑偏磨损，设备的进料口上沿距离地面高度约为3.8米，刚好匹配常规商混站骨料仓的卸料高度，不需要额外加高料仓或者挖设地坑就能完成对接，出料口中心距离地面高度约为1.2米，能直接对接下方的计量斗进料口，转接处只需要加装一段防尘软连接就能减少粉尘外溢。

　　实际生产使用中，这套设备可以根据生产配方的要求，依次开启对应料仓的气动卸料门，让对应规格的骨料落到运行的皮带上，通过称重单元的实时反馈，当单种物料的给料重量达到设定值时，自动关闭对应料仓的卸料门，再切换到下一种物料的给料流程，整个过程不需要人工手动操作闸门，完全可以接入搅拌站的集中控制系统实现全自动配料运行。针对骨料中可能混入的大块异物，在每个料仓的进料口位置都设计了格栅网，网格尺寸控制在80mm，能把超过粒径要求的大块石块、杂物拦截在仓外，避免大块物料卡滞卸料门或者划破皮带，日常清理格栅上的杂物只需要在停机状态下直接捡拾即可，不需要拆解设备部件。皮带两侧的导料槽采用耐磨橡胶板作为密封边，和皮带表面保持轻微接触，既能防止物料从皮带两侧撒落，又不会过度摩擦皮带造成额外的功率损耗，导料槽的高度延伸到每个卸料口下方1.5米的位置，完全覆盖物料落料的冲击区域，避免落料时物料飞溅撒出。

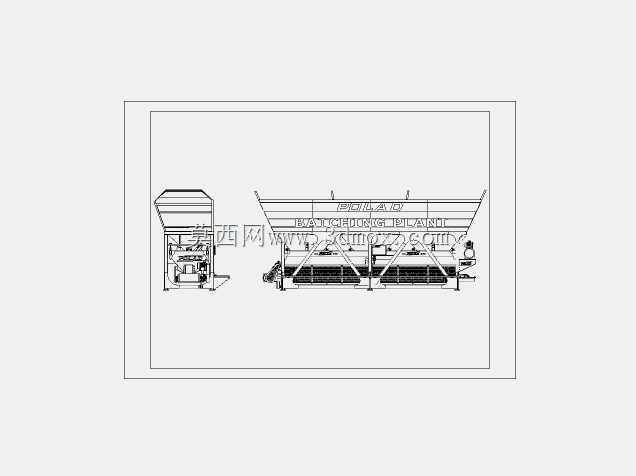

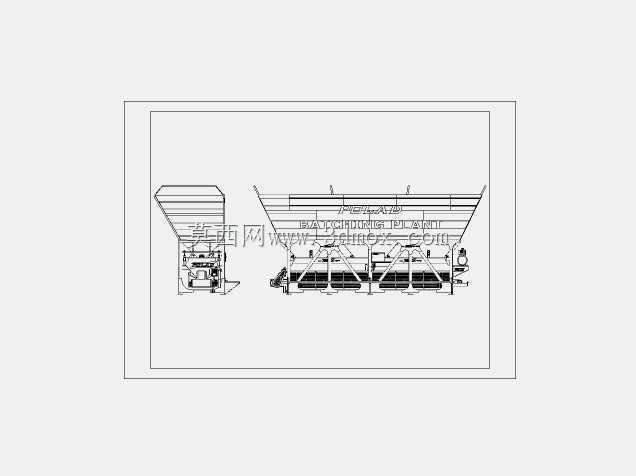

　　在三维建模过程中，这套设备的所有部件都按照实际加工尺寸1:1还原，包括焊接机架的型材规格、托辊的安装位置、气缸的铰接点位置、皮带的包角参数都完全符合实际生产制造的要求，结构工程师可以直接参考这套模型完成同类型给料设备的变型设计，只需要调整料仓数量、皮带宽度、输送长度就能适配不同产能的搅拌站需求，也可以直接用于商混站布置方案的三维可视化排布，提前校验设备和周边料仓、计量装置、钢结构框架的安装干涉问题，减少现场安装时的整改工作量。对于设备选型人员来说，通过模型可以直观了解设备的检修空间预留要求，比如驱动端的减速机检修位置需要预留至少1米的操作空间，方便后期更换易损件、加注润滑脂，气缸的铰接位置也预留了足够的拆装空间，不需要拆解周边结构就能完成气缸的更换维护。
