带驱动单元的卧式螺旋给料输送装置

　　该螺旋输送装置主要应用于散状物料的定量给料与短距离输送场景，常见于粮食加工、建材生产、化工粉体处理、饲料加工等行业的生产流水线中，可对粉状、颗粒状的散料实现均匀、连续的输送作业，避免物料在输送过程中出现架桥、堵料或者给料不均的问题，适配从料仓到下游加工设备的物料转运环节，也可作为配料工序的定量给料单元使用，能够稳定控制物料的输送流量，匹配不同产能的生产线节拍需求。

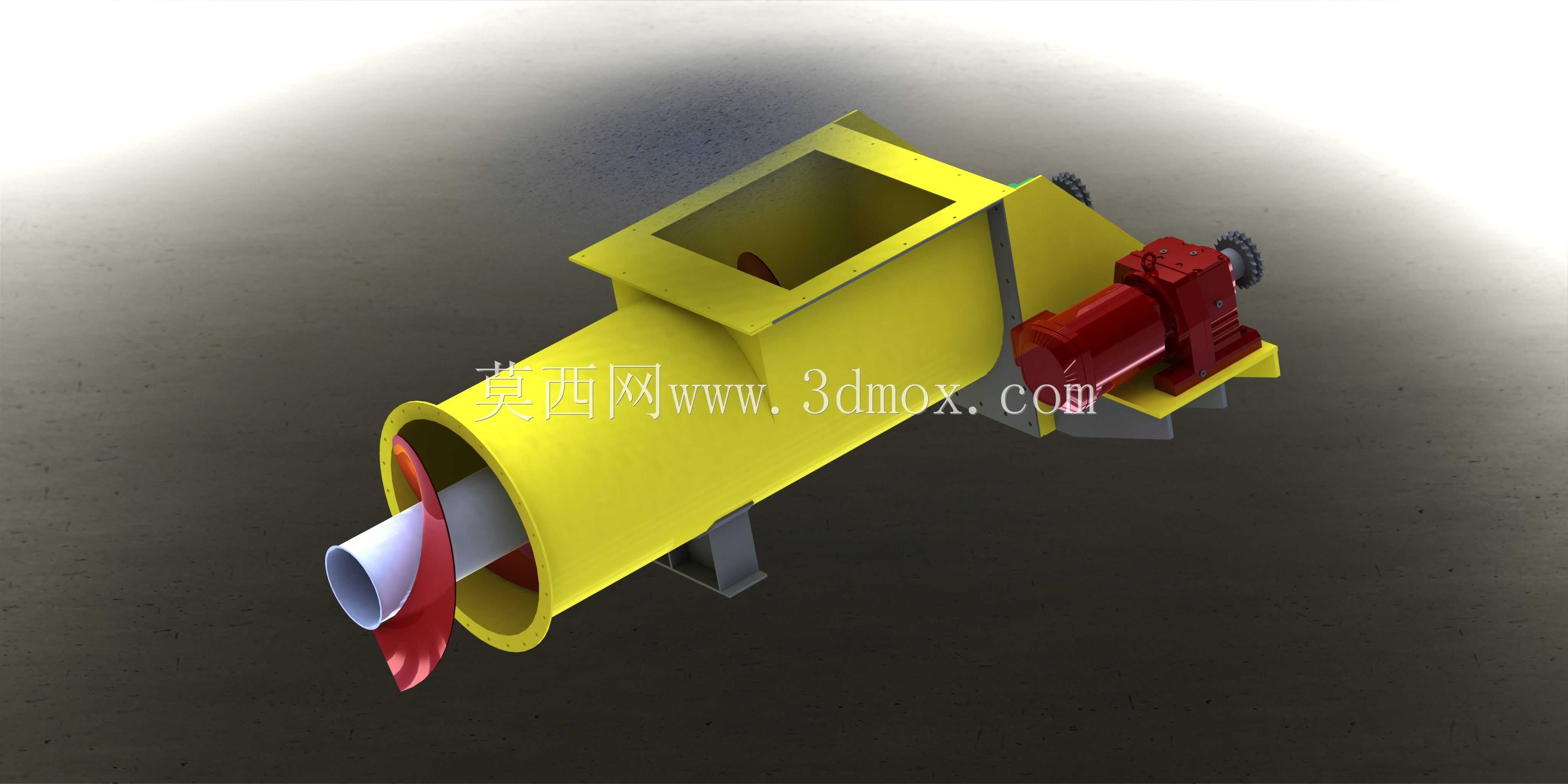

　　从功能特性来看，装置采用卧式筒体结构，上方开设方形进料口，可直接对接上方料仓的出料端，大尺寸的进料口能够保证散料顺畅进入筒内，避免进料段出现物料堆积堵塞；筒体内部设置连续螺旋叶片，叶片与筒体内壁保留合理的装配间隙，既可以保证物料被螺旋叶片推动向前输送，又不会出现叶片刮蹭筒壁的异常磨损问题，螺旋轴的伸出端作为出料口，物料经过螺旋推送后从端部出料口直接送入下游设备，输送过程全程在封闭筒体内完成，能够减少粉体物料的扬尘外溢，改善生产车间的作业环境。装置侧部配套集成了驱动单元，驱动单元通过齿轮传动结构与螺旋轴连接，传动结构设置有防护壳体，避免生产过程中散料落入传动部件造成卡滞，驱动单元的安装支座与筒体支架采用一体化焊接结构，保证传动过程的整体刚性，减少运行过程中的振动偏移。

　　在设计思路上，整体结构优先考虑散料输送的顺畅性与设备运行的可靠性，筒体采用等直径圆筒结构，加工难度低，内壁光滑无死角，减少物料残留；螺旋叶片采用等螺距设计，输送过程中物料的推进速度稳定，不会出现局部物料挤压结团的问题；支撑结构采用两组落地式支腿，支腿底部设置安装平板，可通过膨胀螺栓直接固定在生产车间的设备安装平台上，支腿的高度经过合理设计，保证出料口的高度能够匹配常规下游加工设备的进料端高度，减少额外的接料溜管设置。驱动单元的选型匹配螺旋输送的额定输送量，传动比经过核算，保证螺旋轴的转速处于合理区间，既满足输送产能要求，又不会因转速过高造成物料被抛起无法正常向前推送，也不会因转速过低导致输送效率不足。

　　从安装边界与尺寸适配来看，装置整体为卧式长条形布局，长度方向的尺寸主要由输送距离决定，当前结构的进料口位于筒体靠近驱动端的上方位置，进料口的方形尺寸适配常规料仓的出料口规格，安装时需要保证筒体的水平度偏差在允许范围内，避免螺旋轴出现偏磨；驱动单元突出于筒体侧部，安装时需要预留足够的检修空间，方便后期对驱动部件、传动齿轮进行维护保养；支腿的安装孔位按照通用设备安装间距设置，可直接适配多数生产车间的设备安装平台预留孔位，不需要额外进行大规模的基础改造。螺旋轴的端部采用密封结构，避免筒体内的粉体物料从轴端缝隙溢出，密封件采用易更换的结构设计，后期维护时不需要拆解整个筒体即可完成密封件的更换，降低设备的维护成本。整体结构没有复杂的异形曲面，多数零部件采用板材焊接与标准件装配的形式，加工制造难度低，后期备件更换方便，适合中小产能的散料处理生产线配套使用，运行过程中噪音低，输送流量稳定，可根据实际生产需求通过调整驱动转速来改变输送量，适配不同的生产工况。
