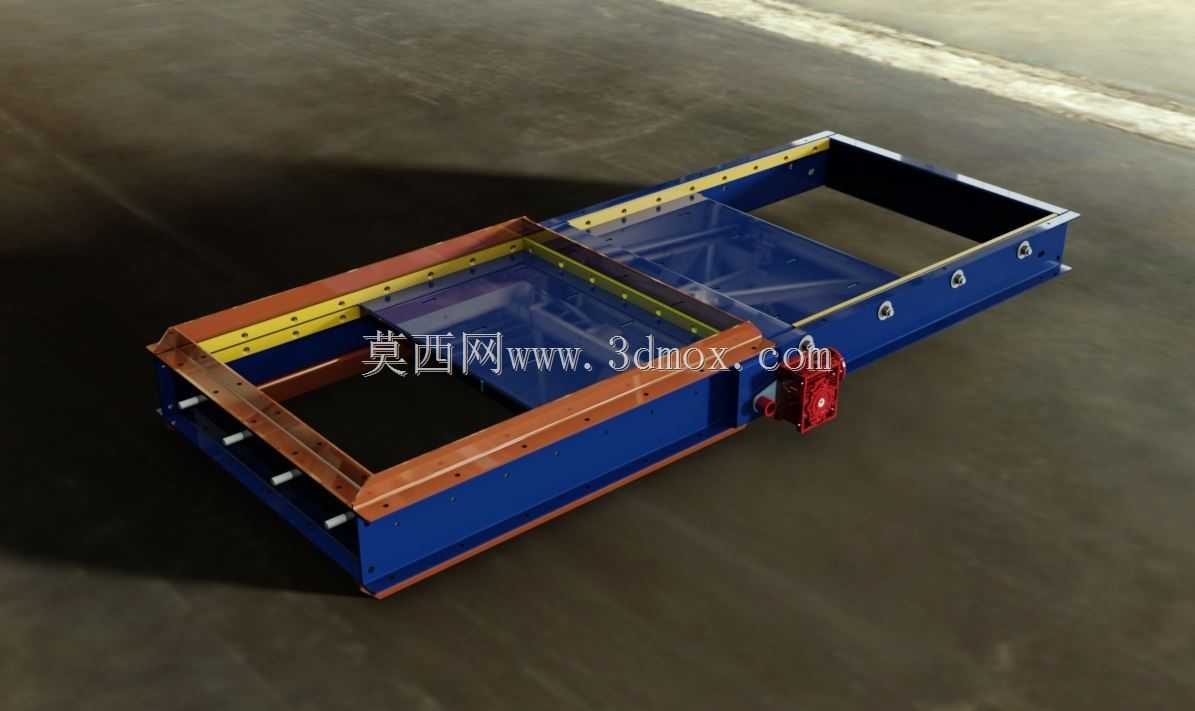

电动推杆驱动方形通风管道滑动闸阀结构

项目分类:阀门 发布时间:2021-12-04 ID:424408
  • 电动推杆驱动方形通风管道滑动闸阀结构

  在工业通风除尘、散装物料气力输送、工艺风路调控的现场场景里,这类方形法兰连接的滑动截流装置是风路系统里用量极大的通断调节部件,和常见的圆形通风蝶阀不同,它更适配大截面矩形风道的全开全关工况,尤其是在粮食仓储通风、建材生产线收尘管、车间排风支管、物料溜槽截流的位置,方形结构能和同截面的风道、溜槽直接对接,不需要额外做方圆变径过渡,能减少风路局部阻力,也能压缩安装占用的空间。

  从结构设计逻辑来看,这套滑动活门采用框架式承载主体,外框采用折弯钢板拼焊成型,框体内侧加工有与闸板厚度匹配的导向滑槽,滑槽内嵌装低摩擦的密封衬条,既可以保证闸板推拉过程中不会出现卡滞偏斜,也能在闸板全关位置实现框体与闸板间的缝隙密封,减少风路漏风或者物料撒漏的问题。驱动端采用侧装的电动推杆组件,推杆输出端通过连接叉与闸板的侧边铰接,这种铰接设计可以抵消闸板滑动过程中微小的位置偏差,避免推杆承受径向弯矩导致的杆体弯曲或者密封件过早磨损。闸板本身采用整块钢板裁切成型,边缘做倒角处理,减少推入滑槽时的剐蹭,闸板表面做平整处理,关闭时可以完全覆盖框架内的通流截面,实现风路的完全截断。

  实际选型安装时,首先要匹配现场风道的内截面尺寸,框架两端的连接法兰采用统一的螺栓孔距设计,可直接与同规格的矩形风管法兰配对,安装时需要保证框架整体的水平度,尤其是滑槽方向的水平偏差不能超过千分之三,否则闸板长期单侧受力会出现滑动卡涩、密封面磨损不均的问题。驱动装置的安装位置要预留足够的检修空间,方便后期更换推杆密封件、润滑导向滑槽,同时要注意闸板全开时的伸出长度,在活门的闸板伸出侧不能布置其他管线或者设备,避免闸板推出时发生碰撞干涉。

  从功能特性来说,这类滑动活门相比多叶调节风阀,通流截面的利用率更高,全开状态下闸板完全收进框架侧腔,风道内没有多余的叶片遮挡,风阻系数更低,不容易在阀板位置积灰或者卡滞物料,特别适合输送含尘气体、粉状物料的风道场景。相比插板阀的丝杆驱动结构,侧装推杆的驱动方式整体结构更紧凑,不需要在阀板上方预留丝杆升降的安装空间,适合安装空间局促的吊顶内风道、设备旁侧支管位置。密封结构上,滑槽内的衬条采用可更换设计,长期使用出现磨损后,不需要整体拆解阀框,只需要抽出闸板就可以更换密封衬条,后期维护的工作量很小。

  设计建模过程中,需要重点校核几个关键尺寸的配合关系:首先是滑槽的深度与闸板的配合间隙,间隙过大会导致闸板晃动、密封失效,间隙过小则会因为焊接变形导致闸板卡滞,一般单边间隙控制在0.2-0.5mm区间,同时要在滑槽端部设置积尘槽,避免长期运行时粉尘堆积在滑槽端部顶死闸板。其次是驱动推杆的行程匹配,行程要比通流截面的边长多20-30mm的余量,保证闸板可以完全退到通流截面之外,不会出现通流截面被遮挡导致风阻增大的问题。另外框架的焊接结构要做去应力处理,避免焊接变形导致滑槽直线度超差,建模时要预留焊后加工的余量,保证滑槽的直线度公差在全长范围内不超过0.2mm。

  在实际工况应用中,这类滑动活门还可以根据现场需求调整驱动形式,除了电动推杆驱动,也可以适配气动推杆、手动摇杆结构,满足不同厂区的气源、电源配置条件。对于有防爆要求的车间场景,只需要更换对应防爆等级的驱动部件,阀本体结构不需要做改动,适配性很强。在物料溜槽上使用时,还可以在闸板表面加装耐磨衬板,应对物料冲刷带来的磨损问题,延长设备的整体使用寿命。安装配对时,法兰连接处要加装密封垫片,避免法兰面漏风,螺栓紧固要采用对角分次紧固的方式,避免法兰面受力不均导致框体变形,影响闸板的正常滑动。
