工业刮板式物料输送提升设备结构设计

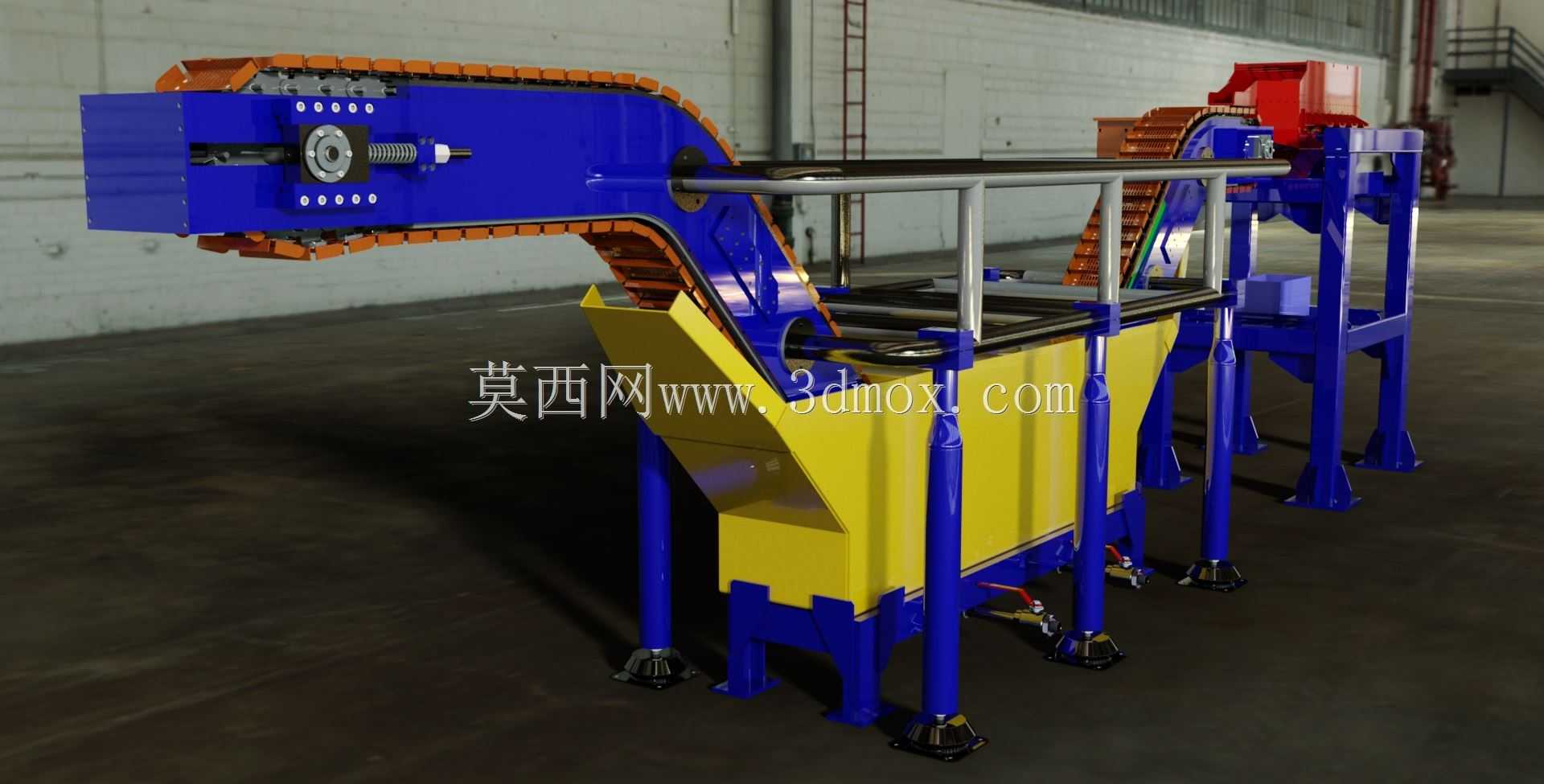

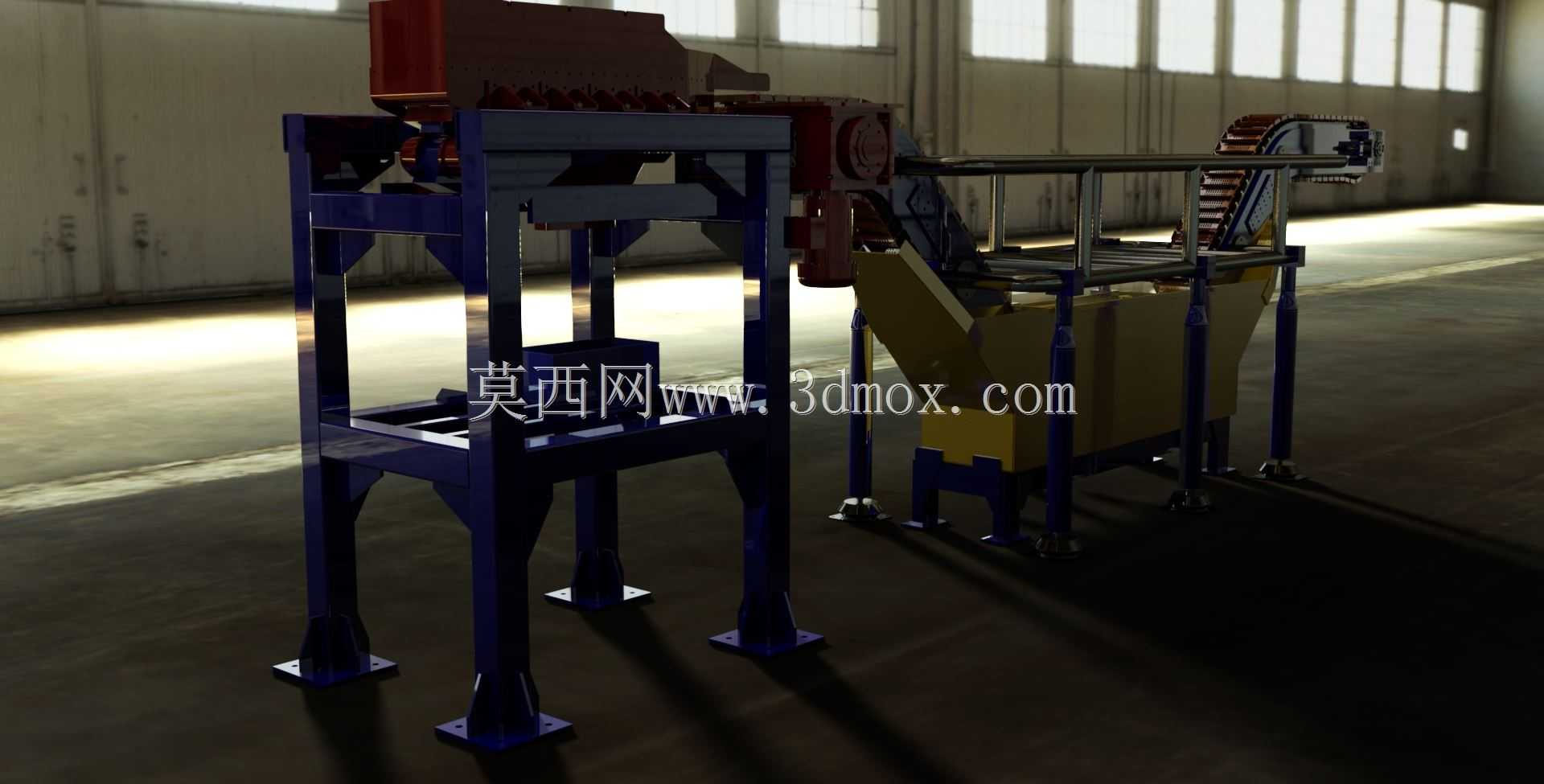

　　这套设备的三维结构完整还原了工业现场刮板式输送提升装置的全部细节，从落地安装的可调支脚到上部弯折段的回程导轨，每一处结构都对应实际生产场景的使用需求。在散料处理车间、五金加工产线、食品原料输送工段这类场景中，这类设备主要承担低位接料后沿Z向提升至指定高度、再水平输送至下一工序料斗的功能，相比普通皮带输送机，它能承载颗粒度更大、有一定磨琢性的物料，不会出现皮带打滑、物料回滑的问题，尤其适合输送金属切屑、铸造砂、颗粒状塑胶原料这类容易在普通皮带上滚落的物料。

　　从结构设计逻辑来看，整套设备采用分体式模块化思路，下部接料段为敞口式料槽，料槽侧壁做了向外翻的折边结构，既提升槽体刚性，也能避免物料在接料时洒落到设备外侧；槽体底部预留了排渣口的安装位，日常维护时可以快速清理沉积在槽底的细碎物料，不需要拆解整个槽体。输送承载部件采用带附件的弯板链条，链条上每隔固定节距安装一块耐磨刮板，刮板边缘和料槽内壁预留了2mm的运行间隙，既不会因为间隙过大漏料，也不会因为加工装配误差导致刮板刮蹭槽壁产生额外运行阻力。

　　设备的弯折转向段是整个结构的设计重点，这里采用了大直径的转向链轮组，链轮轴两端采用带座外球面轴承固定在机架侧板上，轴承座位置设计了腰型调节孔，安装调试时可以调整链轮中心距，给链条预留合适的张紧量，避免链条运行一段时间后因磨损伸长出现跳齿、脱链问题。上部水平输送段的两侧加装了不锈钢防护栏杆，栏杆高度符合工业设备安全防护规范，日常巡检时操作人员可以扶靠栏杆观察物料输送状态，也能避免杂物从上部段掉落进下方的作业区域。

　　机架主体采用方管焊接成型，所有焊接位置都做了焊后去应力处理，三维模型里可以看到每根立柱和横梁的连接位置都加了三角加强筋，满负载运行时不会出现机架晃动的问题。底部的六个可调支脚采用橡胶减震垫加螺纹调节杆的结构，安装时可以通过旋转调节杆调整整个设备的水平度，不需要额外做地基预埋，对车间地面的平整度要求更低，调整范围在正负30mm之间，足以适配大多数工业厂房的地面误差。

　　传动端的安装位设计在设备上部水平段的末端，模型里预留了减速电机的安装法兰和键连接的轴孔，实际选型时可以根据输送物料的容重、输送距离、提升高度匹配对应功率的减速电机，不需要额外改动机架结构。回程段的链条导轨采用耐磨超高分子量聚乙烯材质，导轨通过沉头螺丝固定在机架内侧的安装槽里，磨损后可以单独快速更换，不需要更换整个机架部件，大幅降低后期维护成本。

　　在安装边界上，这套设备的下部接料段宽度适配常见的振动出料机、破碎机出料口尺寸，上部出料端的高度可以对接各类料仓、分选设备的进料口，整体占地面积小，不需要占用过多车间通道空间，设备侧面预留了足够的维护空间，日常检查链条张紧度、更换刮板、加注润滑脂时都有足够的操作空间，不需要拆除周边其他设备。料槽的倾斜段角度设置在45度，这个角度下物料在刮板推动下不会出现沿刮板下滑的问题，同时相比更大倾角的设计，能降低链条运行时的张力，延长链条和链轮的使用寿命。

　　设备的所有外露结构件都做了圆角过渡处理，没有尖锐的棱角，避免操作人员巡检时被磕碰划伤，涂装分色也和实际工业设备一致，运动部件和固定机架采用不同颜色区分，能直观提醒操作人员注意运动部件的运行范围，降低安全隐患。
