螺旋输送叶片连续冷弯成型加工设备

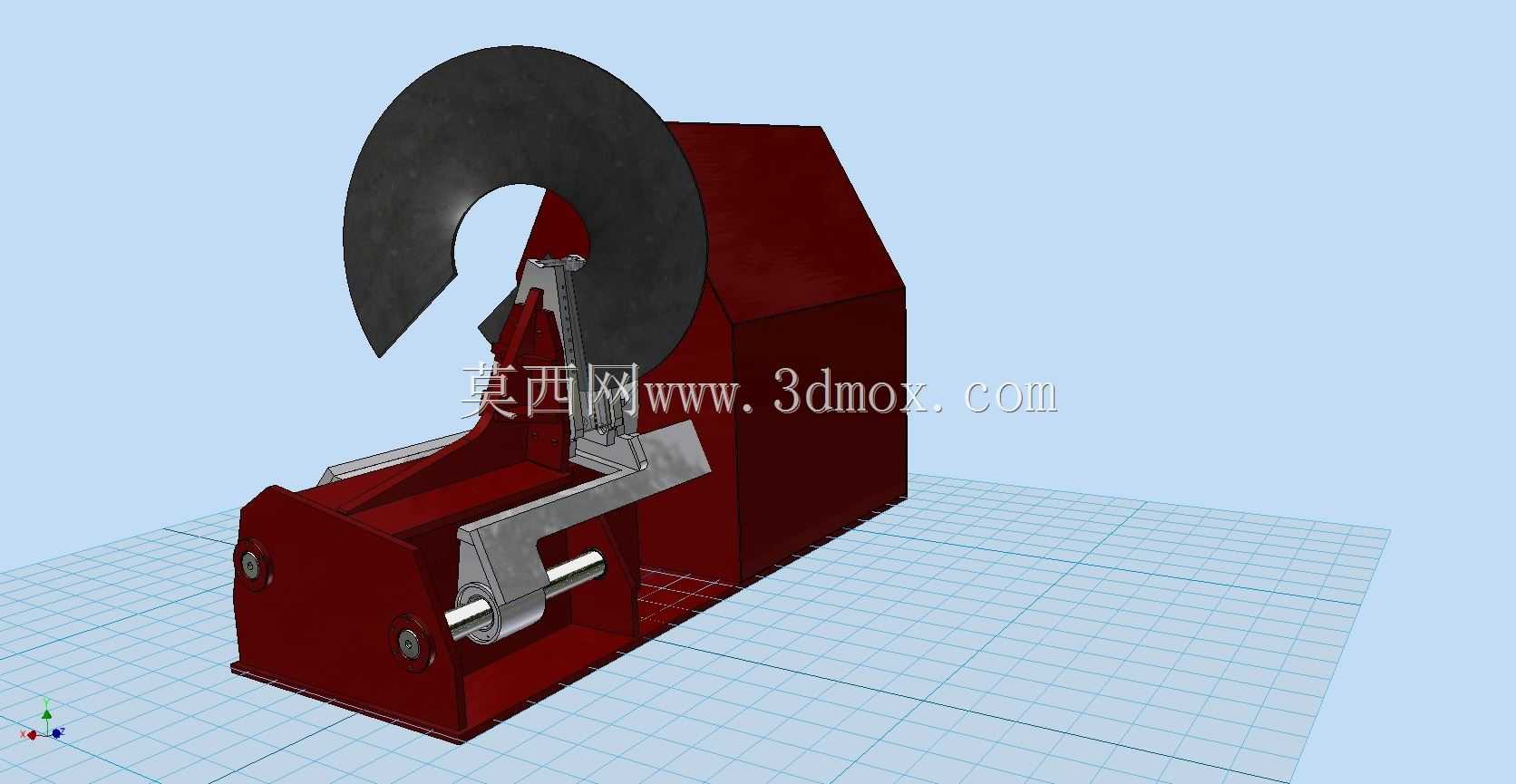

　　在散料输送装备的生产制造环节，等厚连续螺旋叶片的成型一直是困扰不少加工厂的工序难点，传统的单片焊接拼接工艺不仅焊缝多、成型后叶片螺距误差大，运行时还容易出现挂料、输送阻力不均的问题，这套螺旋弯曲设备正是针对连续螺旋叶片的一次冷弯成型需求开发，适配螺旋输送机、螺旋给料机、螺旋卸船机等各类输送装备的叶片加工场景，可覆盖常规碳钢、不锈钢等常用板材的冷弯作业，无需额外加热工序，成型后叶片表面无氧化层，后续无需额外打磨处理即可直接与中心轴焊接装配。从结构设计逻辑来看，设备核心成型单元采用定径模与可调进给导向机构配合的方案，定径模的圆弧半径直接对应待加工螺旋叶片的外径尺寸，导向块的倾斜角度与进给行程则匹配目标螺距参数，

　　调整时只需松开导向块的锁紧螺栓，对照刻度盘调整至对应角度即可完成不同规格叶片的参数切换，无需更换整套成型模具，可适配外径100mm至800mm区间、螺距80mm至600mm区间的连续螺旋叶片加工，板材厚度适配范围覆盖3mm至12mm的常用螺旋叶片板材规格，完全满足常规散料输送场景的叶片加工需求。设备的安装边界设计充分考虑了中小型加工厂的车间布局需求，整机主体采用型钢焊接框架结构，底部预留地脚螺栓安装孔，可直接固定在硬化混凝土地面上，无需额外做混凝土基础预埋，进料侧预留1.2米以上的板材进料操作空间，出料侧预留2米以上的成型叶片出料周转空间即可满足正常作业需求，设备总宽度控制在1.5米以内，长度不超过2.2米，

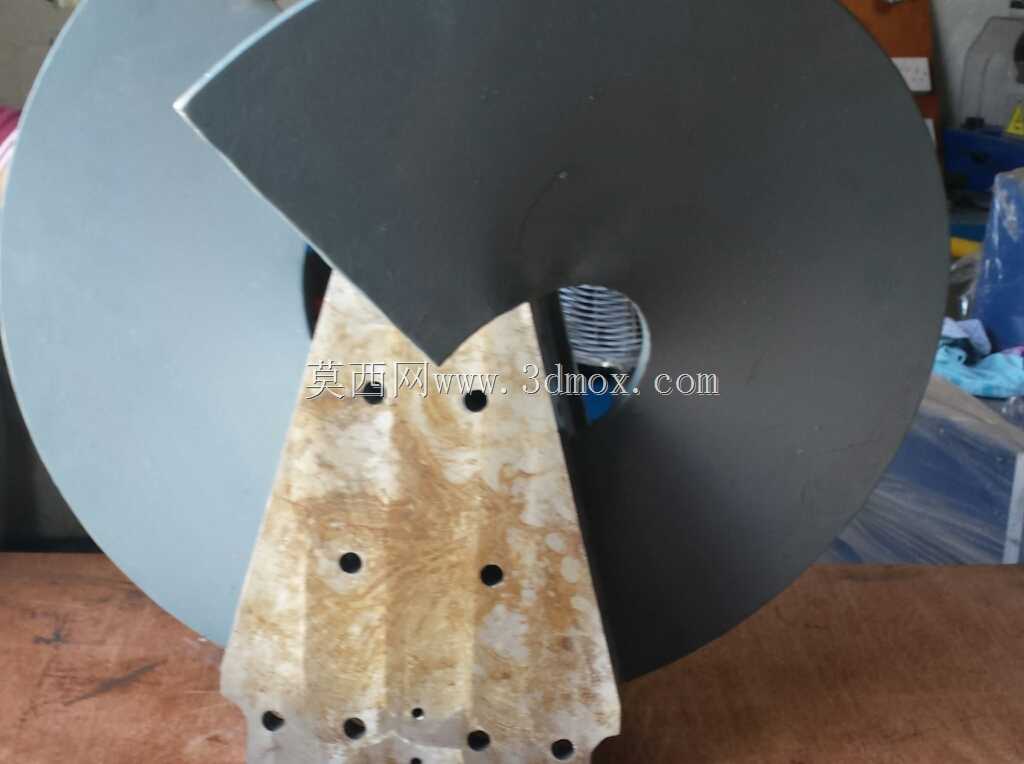

　　不会占用过多车间生产面积，适配多数中小型机加工车间、输送设备制造厂的工位布局。实际作业过程中，待加工的条形板材从进料导向机构送入后，会沿着定径模的圆弧面逐步发生塑性弯曲变形，配合进给机构的连续推送，板材会在弯曲过程中自然形成连续的螺旋升角，整个成型过程连续无间断，成型后的螺旋叶片不存在拼接焊缝，整体形位公差控制在合理范围内，螺距误差可控制在每米±2mm以内，叶片外径圆度误差不超过3mm，装配后与输送机壳体的间隙均匀，能有效减少运行过程中的卡料、磨壳问题。设计时特意在成型模的接触表面做了淬火硬化处理，硬度达到HRC55以上，长期加工碳钢、不锈钢板材也不会出现明显的磨损失圆，减少了模具维护更换的频率，导向块的接触端面镶嵌了耐磨铜衬板，

　　既能减少板材进给过程中的表面划伤，也能在衬板磨损后快速更换，降低维护成本。设备的动力端采用低速大扭矩减速电机直连驱动，没有多余的传动链条、皮带等易损件，传动效率更高，运行过程中噪音更低，进给速度可根据板材材质、厚度做无级调整，加工较薄的低碳钢板材时可适当提高进给速度提升加工效率，加工厚度较大的不锈钢板材时可降低进给速度，保证板材充分塑性变形，避免出现成型回弹、叶片开裂的问题。从实际生产验证的效果来看，采用这套设备加工的连续螺旋叶片，相比传统单片冲压焊接的叶片，生产效率可提升4倍以上，材料利用率也更高，不会出现单片冲压时的边角料浪费问题，成型后的叶片整体刚性更好，输送磨琢性较强的散料时使用寿命更长，尤其适合粮食输送、建材粉料输送、矿山散料输送等领域的螺旋输送机生产配套，也可用于环保设备中螺旋给料机、螺旋压榨机的叶片加工，适配的行业场景十分广泛。不少加工厂在使用这类设备时，会搭配简易的出料托架，避免成型后的长螺旋叶片因自重产生下垂变形，保证叶片的直线度，装配到中心轴上时无需额外做校形处理，进一步缩短整台螺旋输送机的装配周期。设计过程中也充分考虑了操作的安全性，成型作业区域设置了可开启的安全防护挡板，避免板材进给过程中边角剐蹭操作人员，所有传动部件均内置在设备框架内部，不会出现外露旋转部件的安全隐患，操作门槛较低，普通机加工操作人员经过简单培训即可上手操作，无需配备专业的成型工艺人员。
