龙门式板材堆垛输送生产线结构

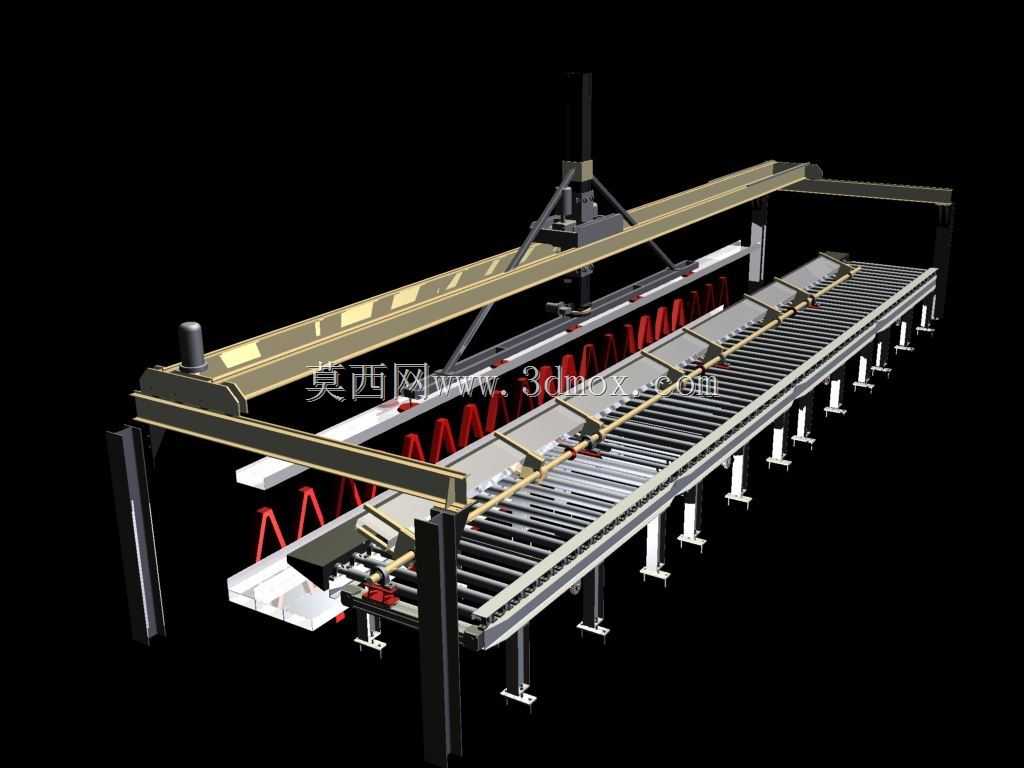

　　这套结构针对板材加工产线的后段工序设计，主要适配平面板材在裁切、成型工序完成后的自动输送与规整堆垛需求，常见于金属板材加工、建材板材生产、木制品加工等车间的工序衔接环节，替代传统人工抬板堆料的作业模式，解决大尺寸板材人工搬运效率低、堆垛规整度差、作业安全风险高的痛点。从整体布局来看，设备采用跨架式龙门结构搭配长距离辊道输送线，龙门架的立柱安装在输送线两侧的地面基础上，横梁横跨整个输送辊道的有效宽度范围，保证抓取机构可以覆盖辊道上任意位置的板材，不会出现抓取盲区。输送段采用密集排布的动力辊筒作为承载面，辊筒间距根据常见板材的最小尺寸设定，避免小尺寸板材在输送过程中出现卡滞、下坠的问题，辊道的有效输送宽度覆盖行业内常规的板材幅面，

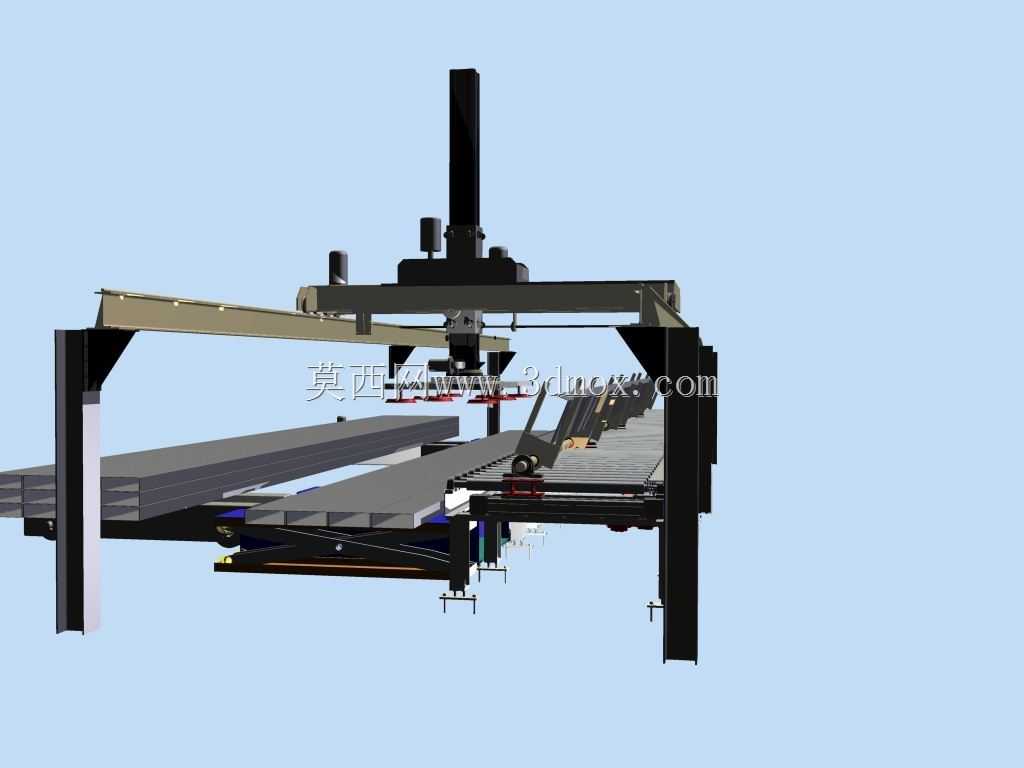

　　两侧设置有可调节的导向挡边，能够根据不同板材的宽度快速调整导向间距，保证板材在输送过程中始终保持居中位置，为后续堆垛的对位精度提供基础。龙门架上搭载的移动横梁采用直线导轨作为导向部件，配合齿轮齿条传动实现横向的平稳移动，移动速度可以根据产线的节拍需求调整，避免移动过快导致板材晃动偏移，或是移动过慢拖慢整体产线效率。抓取执行端采用多组均匀排布的真空吸盘作为执行元件，吸盘的排布间距根据板材的受力变形特性设计，保证抓取大尺寸薄板材时不会出现板材中部下垂变形的问题，吸盘的安装支架带有缓冲结构，在接触板材表面时可以自适应微调高度，避免刚性接触压伤板材表面。堆垛工位设置在输送线的末端侧方，抓取机构将输送到位的板材从辊道上提起后，

　　横向移动到堆垛工位上方，根据当前堆垛的高度自动下降到合适的放料高度，释放吸盘将板材整齐叠放，堆垛工位的承载平台带有高度自动调整功能，随着堆垛高度的增加逐步下降，始终保证放料高度与吸盘下放位置的落差在合理范围内，避免板材下落过程中出现错位。设计过程中重点考虑了安装边界的适配性，龙门立柱的安装间距预留了足够的维护操作空间，方便后期对辊道、传动部件进行检修维护，设备整体的地面安装要求平整的硬化地面，立柱底部通过膨胀螺栓与地面固定，保证高速移动过程中整体结构的稳定性，不会出现晃动偏移。电气控制部分预留了与上游加工设备的信号对接接口，可以实现与前段裁切、冲孔设备的联动运行，不需要额外人工触发操作，上游设备完成加工将板材输送到辊道上后，

　　设备自动启动输送、对位、抓取、堆垛的全流程动作。结构设计上充分考虑了不同规格板材的适配性，吸盘组的供气回路可以独立控制，针对小尺寸板材可以只开启对应区域的吸盘，减少不必要的气源消耗，导向挡边的调节采用丝杆传动结构，调整时两侧挡边同步居中移动，不需要反复对位调整，缩短换产调整的时间。整套结构的受力部件均经过强度校核，龙门横梁的挠度控制在允许范围内，满载抓取最大重量板材时横梁的变形量不会影响抓取对位精度，辊筒的承载能力满足常规板材的重量要求，长时间运行不会出现辊筒弯曲变形的问题。
