立式钢筒仓双侧犁式卸料输送装置

　　这套装置主要应用于粮食加工、建材存储、化工散料仓储等行业的立式钢筒仓出料环节，解决大直径筒仓内部散料易结拱、出料不均匀、单侧卸料偏载导致仓体受力失衡的常见工程问题。不同于传统的仓底单点振动卸料结构，该设计采用双侧对称布置的水平输送卸料机构，从仓体侧壁预留的出料口延伸至仓内中心区域，配合仓内的导流破拱结构，可覆盖仓内绝大多数存料区域，避免散料在仓壁角落长期堆积板结。

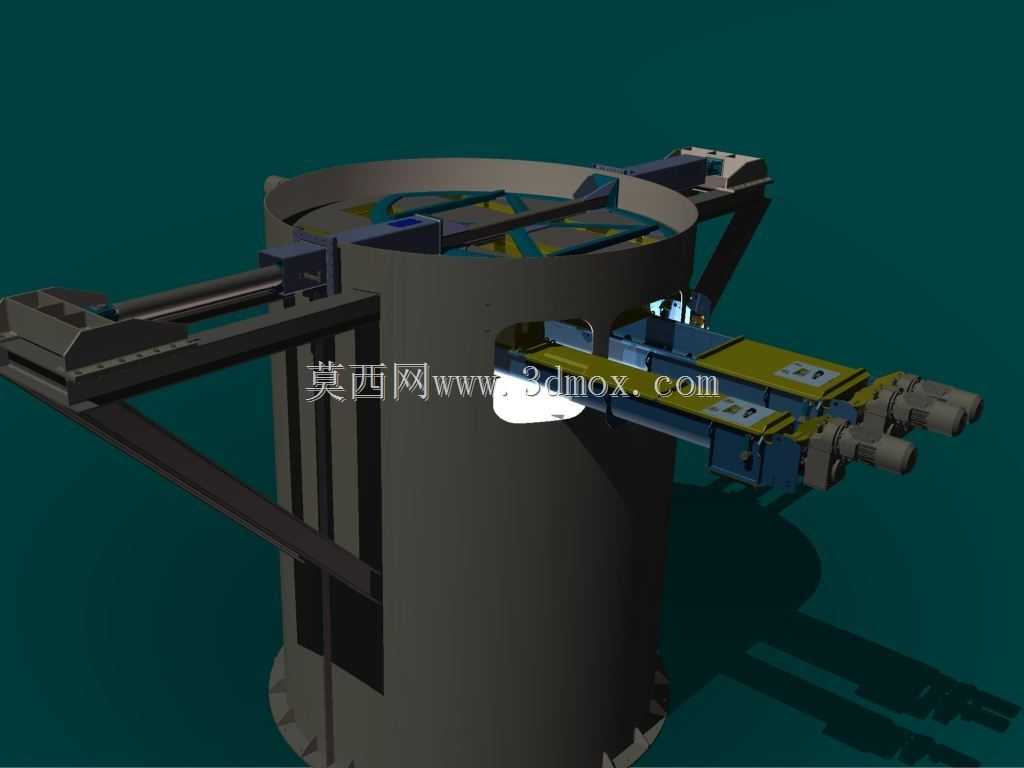

　　从结构布局来看，整套卸料机构的安装基准依托钢筒仓的侧壁加强筋位置，出料口开设在仓壁下部距离仓底一定高度的位置，避免仓底积料直接压迫输送机构造成启动负载过大。两侧的输送单元采用模块化设计，每侧均包含驱动单元、水平输送槽体、犁式分料机构、导向支撑结构，驱动端布置在仓体外侧，便于日常维护检修，无需人员进入密闭仓内即可完成易损件更换与故障排查。输送槽体伸入仓内的部分采用耐磨衬板铺设，针对粮食、砂石、粉料等不同磨琢性的散料，可更换不同材质的衬板来适配使用寿命要求，槽体的上边缘与仓内导流斜面平滑衔接，保证散料可以依靠自重滑入输送槽内，不会出现局部卡料的问题。

　　设计过程中重点考量了仓体的受力平衡问题，双侧对称的卸料机构可根据仓内料位情况选择单侧运行或者双侧同步运行，当仓内存料高度较高时，双侧同步卸料可以让仓内物料整体均匀下降，避免单侧出料导致的料面倾斜，减少物料偏载对仓壁结构产生的附加弯矩。犁式分料机构可沿输送方向调整位置，根据实际出料流量需求调整分料点的数量与开度，配合变频驱动的输送单元，可实现0到额定产能范围内的连续流量调节，适配后续不同产能的加工、输送工序的进料需求。

　　安装边界方面，整套装置的仓外部分预留了足够的检修操作空间，驱动单元的中心高度与车间常规检修平台高度匹配，无需额外搭建过高的检修架。仓内部分的输送机构最外端与仓中心保留了足够的安全距离，不会与仓中心可能布置的其他破拱、测温装置产生干涉，机构的所有运动部件均设置了防护结构，避免散料卡入运动副造成机构卡滞。整套结构的受力支撑点均落在仓壁的加强环梁位置，载荷通过支撑梁直接传递到仓体主结构上，不会对仓壁薄钢板产生局部集中载荷，避免长期运行出现仓壁变形的问题。

　　在实际运行逻辑上，当筒仓需要出料时，先启动外侧的输送驱动机构，待槽体运行平稳后，再调整犁式分料机构的开度，仓内散料顺着导流斜面滑入输送槽后，被槽体带动向仓外输送，经过犁式分料机构时被导入出料口下落至下游输送设备。当出现局部结拱堵料时，可通过交替启停两侧卸料机构，让仓内物料产生局部松动，配合仓壁的振动器即可快速破拱，无需人工进仓清理，大幅降低密闭仓内作业的安全风险。针对不同流动性的散料，输送槽的侧壁高度、犁刀的倾斜角度都预留了调整余量，对于流动性较差的粉料，可适当加高槽体侧壁、增大犁刀的切入角度，避免物料从槽体侧边溢出；对于流动性极好的颗粒物料，可在槽体上方加装挡料盖板，减少运行过程中的粉尘外溢。
