带轴一体式螺旋齿轮三维结构设计

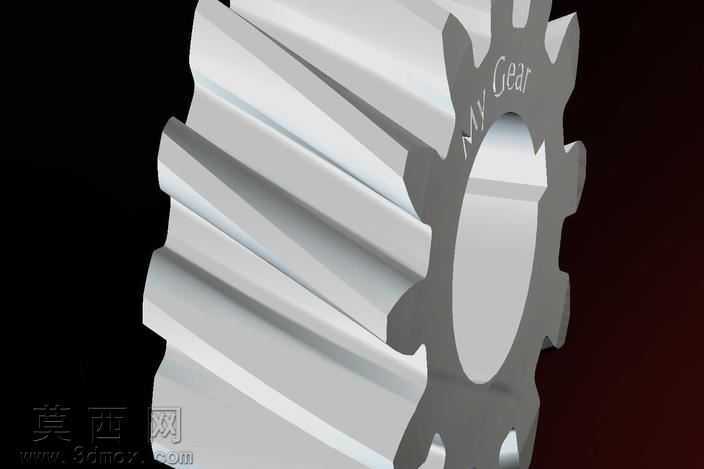

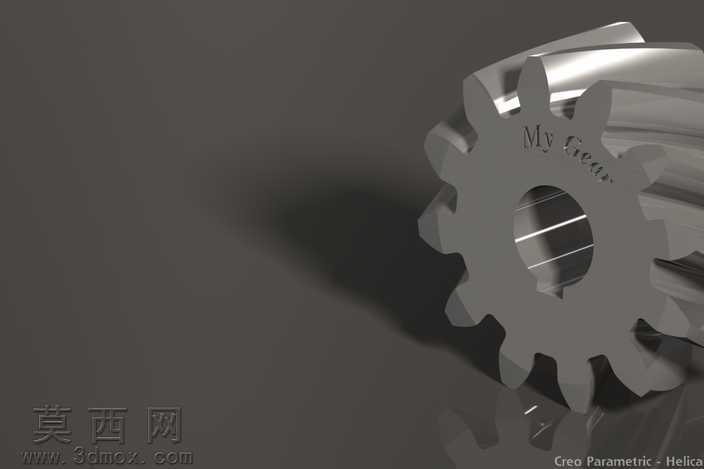

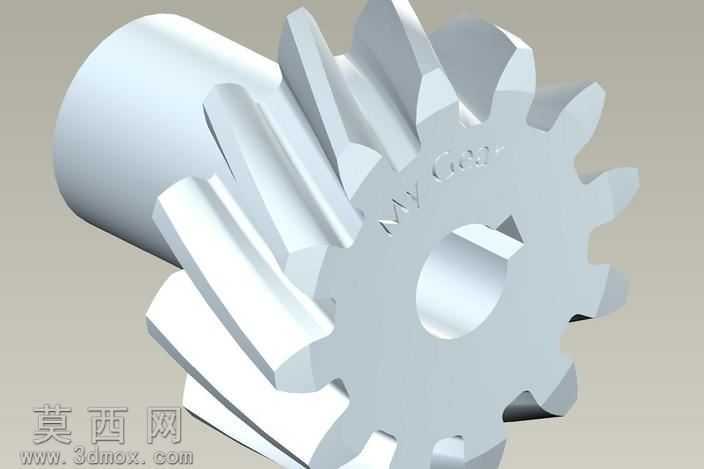

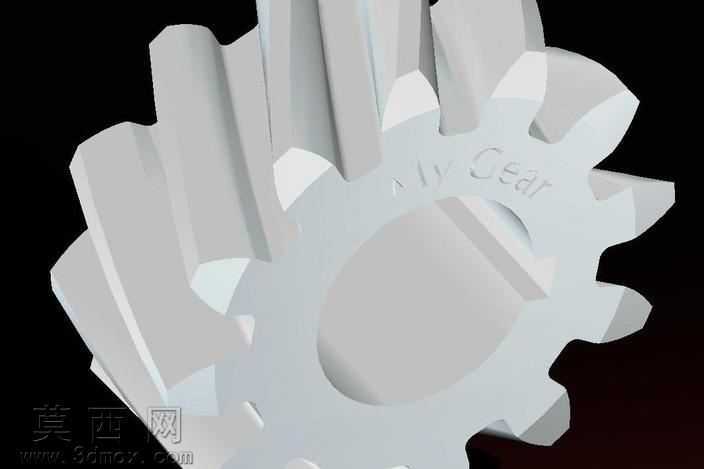

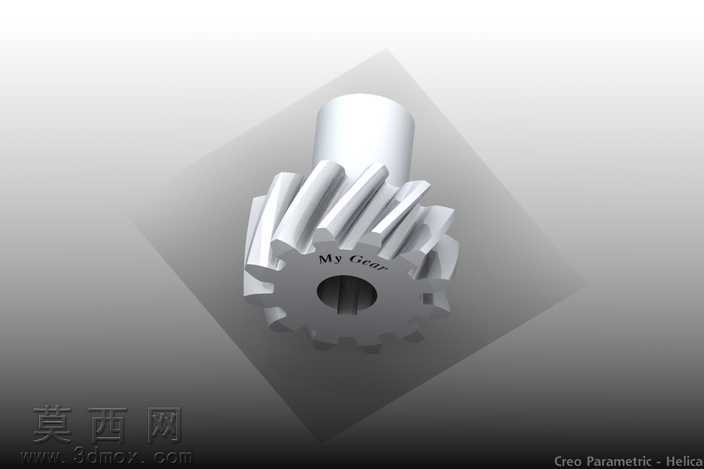

本作品为带轴一体式螺旋齿轮三维建模成果，建模过程依托参数化设计逻辑完成，首先根据螺旋齿轮的传动设计参数确定基础几何尺寸，包含齿顶圆、齿根圆、分度圆的基准数值，以及螺旋角、模数、齿数、压力角等核心齿形参数，通过参数化草图绘制齿廓渐开线轮廓，保证齿形的啮合精度符合机械传动设计规范。建模阶段采用特征叠加的构建方式，首先创建齿轮主体的轮毂基体，完成中心轴孔、键槽的结构绘制，轴孔与键槽的尺寸按照通用传动配合公差要求设计，保证后续装配时可与传动轴实现可靠周向固定；随后通过螺旋扫描特征完成轮齿的生成，沿分度圆柱螺旋线方向扫描切除出连续的斜向轮齿，轮齿的过渡圆角、齿顶修缘均做了细化处理，避免应力集中问题，提升齿轮实际运行的疲劳强度。齿轮上部集成的同轴轴段采用一体化建模方式，轴段与齿轮基体的衔接位置做了圆角过渡处理，轴段的直径、长度尺寸按照传动支承的装配需求设定，保证与支承轴承的配合精度。材质与渲染阶段，为模型赋予了常用合金结构钢的材质属性，还原金属零件的哑光金属质感，对轮齿啮合面、轴段配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异；渲染场景采用简洁的渐变灰色背景，搭配柔和的多角度打光，清晰展现齿轮的螺旋齿走向、轴孔结构、轮齿排布细节，可直观呈现零件的整体结构特征。设计过程中充分考虑螺旋齿轮的传动特性，相较于直齿圆柱齿轮，该螺旋齿轮啮合时重合度更高，传动过程更平稳，可承受更大的传动载荷，运行噪音更低，适用于中高速重载的机械传动场景；建模时严格校验了轮齿的螺旋角一致性，保证相邻轮齿的间距均匀，齿形轮廓无畸变，一体化轴段与齿轮主体的同轴度公差控制在合理范围内，满足机械设计的精度要求，可直接用于后续的虚拟装配、运动仿真、工程图导出等设计环节，为传动机构的设计验证提供可靠的三维模型支撑。
