套管类注塑模具型腔三维结构设计

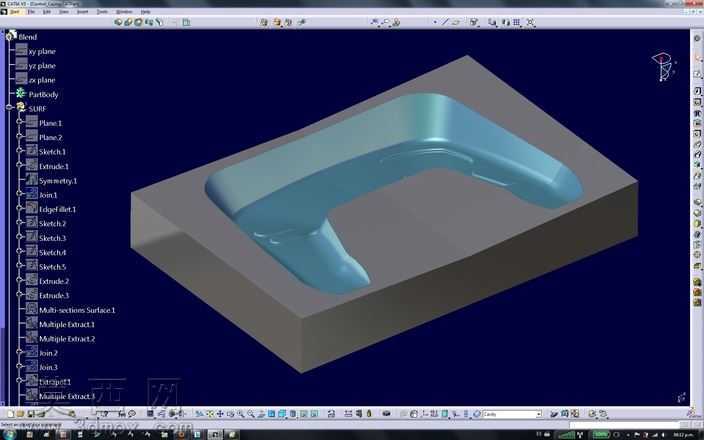

本作品为套管类产品的注塑模具型腔三维建模成果，建模过程依托专业三维设计软件完成全参数化构建，完整保留了从草图绘制、曲面搭建到实体成型的全流程特征历史树，方便后续设计调整与参数修改。建模初期先完成产品本体的轮廓分析，针对套管类产品的弧形弯折形态，采用多截面曲面、桥接曲面等造型方式构建产品外表面，确保曲面过渡顺滑无褶皱，曲率连续符合注塑件的脱模要求与外观质感标准。在型腔结构设计上，采用整体式模坯结构，将成型型腔直接加工在模仁基体内部，模坯选用规整长方体结构，便于后续的装夹定位与机加工工序开展，型腔的分型面沿着产品最大轮廓线延伸搭建，保证合模时的贴合精度，避免注塑过程中出现飞边、溢料等问题。材质设定上，模仁基体部分赋予金属模具钢材质，呈现哑光深灰金属质感，成型的套管产品部分赋予半透明浅蓝色工程塑料材质，直观区分模具与成品件的结构关系，渲染过程调整了环境光与反射参数，清晰展现曲面的弧度变化与型腔的贴合精度。设计过程中充分考量了注塑工艺的可行性，针对产品的弯折内凹结构，预留了合理的脱模斜度，避免成型后顶出时出现产品刮伤、变形等问题，同时在模坯边缘预留了后续加工精定位、冷却水道的结构空间，保证该模型可直接对接后续的模具加工生产环节，整体建模逻辑严谨，特征层级清晰，曲面质量达标，既可以作为管件类模具设计的参考案例，也可用于注塑模具结构教学的演示素材，帮助学习者掌握复杂曲面类产品的模具型腔拆分与建模思路，理解从产品造型到模具结构转化的核心设计逻辑。
