大功率集成式10W发光二极管光源结构

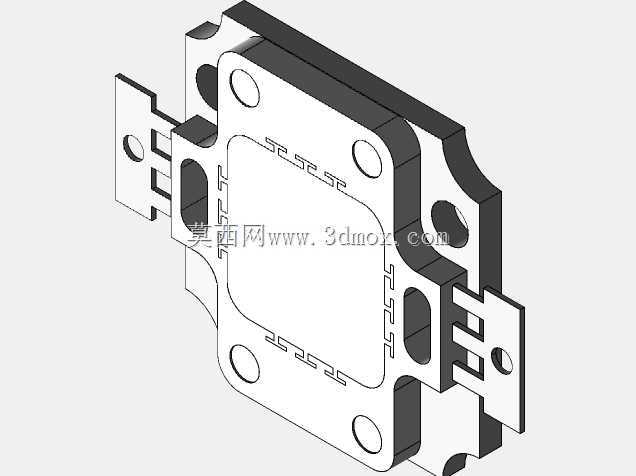

　　这款大功率发光二极管的结构设计，首先围绕高功率工况下的散热需求展开，10W的功率密度决定了封装结构不能采用小功率直插LED的简易支架形式，从结构上可以看到，主体采用带多安装孔的金属基座作为核心承载，基座两侧延伸出带定位缺口的安装支耳，支耳上预留的通孔既可以通过螺丝完成与散热铝基板、灯具外壳的锁固安装，也能适配卡扣式快速装配的工装需求，安装支耳上的异形缺口并非装饰结构，而是为了适配不同灯具壳体的定位凸台，避免装配时出现错位、转动的问题，同时也能在批量组装时起到防呆作用，减少产线装配的对位时间。

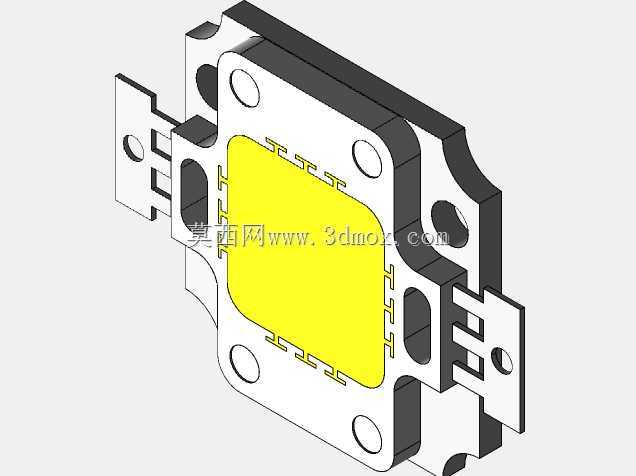

　　发光区采用3x3的芯片阵列排布，这种排布方式相比一字型排布，能让发光面的光型更均匀，减少单颗芯片之间的暗区，适配投光灯、工矿灯、植物补光灯等需要匀光输出的场景，发光区边缘的锯齿状压合结构，是用来固定封装硅胶层的，设计时预留了两种硅胶封装的适配空间，既可以填充平面硅胶层做泛光输出，也可以填充带微透镜结构的硅胶层调整出光角度，不用改动基座结构就能覆盖不同配光需求的灯具选型。

　　基座上的四个圆形沉孔分布在发光区四角，沉孔的深度经过测算，锁入M3螺丝后螺丝头部不会高出基座平面，避免后续安装透镜、反光杯时出现干涉，基座侧面的镂空结构一方面是为了减少封装材料的用量，另一方面能增加基座与空气的接触面积，辅助提升被动散热的效率，毕竟10W的LED工作时核心结温如果不能及时导出，会直接加速芯片光衰，缩短光源的使用寿命。两侧伸出的电极引脚采用阶梯式结构，引脚的宽度和厚度经过载流能力核算，能承载10W功率下的工作电流，不会出现引脚过流发热的问题，引脚末端的焊盘区域做了加宽处理，既适合波峰焊批量焊接，也能适配手工焊接的操作空间，避免焊接时烫坏封装层。

　　从实际应用场景来看，这类大功率集成LED光源常被用在户外投光灯、车间工矿灯、车载辅助照明灯、小型UV固化设备的发光单元上，不同场景下对安装的要求有差异，这款结构的安装孔位做了通用化设计，能兼容市面上多数现成的10W LED散热模组的孔位，不用重新开模制作散热件就能直接替换，降低灯具厂商的选型成本。设计时也考虑了封装制程的工艺性，基座的平面度公差控制在0.05mm以内，保证芯片固晶时能和基座充分贴合，减少热阻，发光区的围坝高度做了统一，点胶封装时硅胶不会溢出到安装孔和电极区域，避免后续装配出现绝缘问题。

　　在安装边界上，这款光源的整体厚度控制在较薄的区间，能适配超薄型灯具的内部空间，两侧支耳的外轮廓尺寸做了收窄，不会占用过多灯具内部的走线空间，电极引脚的伸出长度预留了足够的焊接冗余，即使是在带绝缘涂层的铝基板上焊接，也不用额外加延长引线。结构上没有多余的装饰性特征，所有的外形设计都围绕散热、装配、制程工艺三个核心维度展开，比如基座边缘的倒角，一方面是为了去除机加工后的毛刺，避免组装时划伤操作人员或者导线绝缘层，另一方面也能在封装时减少应力集中，避免温度循环变化时基座出现形变，拉扯芯片键合线导致断路。

　　针对不同的使用环境，这款结构的基座材质可选铜基或者铝基，铜基的热导率更高，适合密闭空间内无主动散热的使用场景，铝基的重量更轻、成本更低，适合带主动风扇散热或者开放环境的照明场景，两种材质的基座外形尺寸完全一致，不用调整后续的装配工装就能切换材质选型。发光区的电极走线采用等长设计，保证3x3阵列的每颗芯片供电电压一致，不会出现边缘芯片亮度偏低的问题，键合线的走线位置避开了硅胶压合的锯齿区域，避免压合硅胶时压断线材。
