集成式气动RLF阀组结构设计

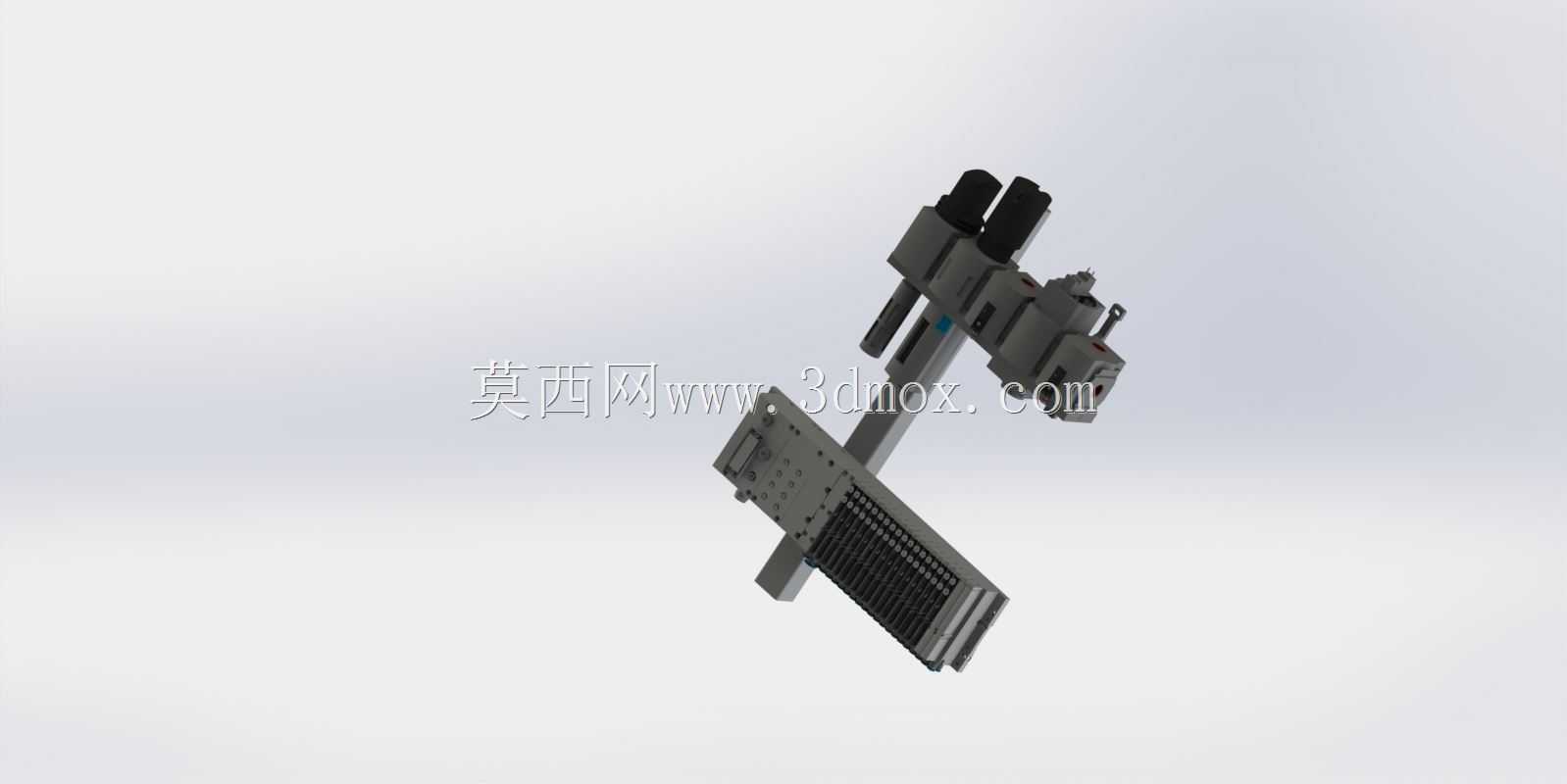

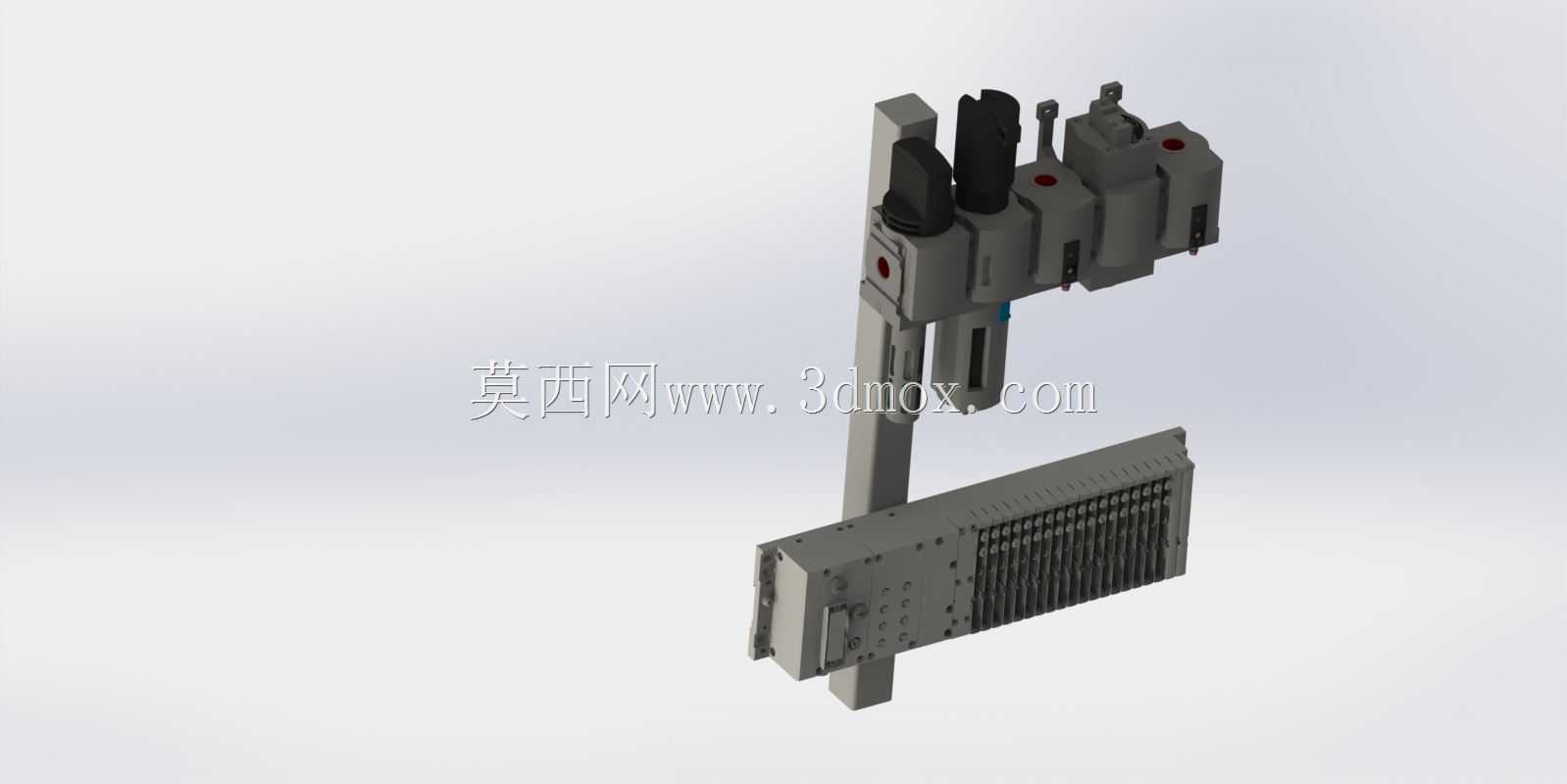

　　这款集成式阀组主要面向工业气动控制系统的集中供气与回路调控场景，常见于自动化生产线的气路分配工位、非标设备的气动执行元件控制端，以及小型气动工作站的气源处理与换向集成单元，替代传统分散布置的单阀拼接结构，减少气路管线的冗余连接点，降低现场安装的配管工作量。从结构布局来看，阀组采用竖向安装的基座作为承载主体，上部集成了多联换向阀单元与气源处理模块，下部预留了对应数量的气路输出接口与电气连接点位，整体采用模块化拼接思路，可根据实际控制回路的数量增减阀片数量，无需重新设计整体基座，适配不同工位的控制需求。设计过程中优先考虑了安装边界的兼容性，基座背部预留了标准DIN导轨安装卡槽，同时预留了螺栓固定孔位，既可以在电气柜内导轨快速卡装，

　　也能在设备机架上通过螺栓刚性固定，安装面的平面度公差控制在0.1mm以内，避免长期受气动振动影响出现连接松动。上部的气源处理模块集成了过滤、调压功能，进气端预留了G1/4标准内螺纹接口，可直接对接车间主供气管路，调压旋钮设置在模块侧方，方便现场调试时实时调整输出气压，过滤杯采用透明高强度材质，可直接观察内部积水与杂质堆积情况，无需拆卸即可判断是否需要排污维护。多联换向阀采用统一的电气接线端设计，集成式接线排布置在阀组侧方，每个阀片的控制信号点位对应独立接线端子，接线端预留了防护盖板安装位，可在接线完成后加装盖板阻挡车间粉尘与切削液飞溅，避免电气触点出现氧化短路。阀组的气路通道直接在基座内部铣削加工成型，替代传统外接气管的连接方式，

　　内部流道经过圆角过渡处理，减少压缩空气流动过程中的压力损失，经实测在0.6MPa额定工作压力下，单路输出的压力损失不超过0.02MPa，满足高速气动执行元件的响应速度要求。下部的输出接口采用快插式接头适配结构，可直接对接外径6mm或8mm的标准气动软管，每个输出接口旁都预留了标识位，方便现场调试时对应标注每个回路控制的执行元件，减少后期维护的排查难度。整体结构的外形尺寸经过紧凑化设计，在集成5联阀片的配置下，整体宽度不超过120mm，竖向总高度控制在380mm以内，厚度方向尺寸为75mm，可在狭小的设备安装空间内布置，不会与周边的机械结构产生运动干涉。设计时还考虑了维护便利性，每个阀片都采用独立的卡扣式固定结构，

　　单个阀片出现故障时可直接拔插更换，无需拆解整个阀组的气路与接线，单阀片更换时间不超过2分钟，大幅降低设备停机维护的时间成本。基座的材质选用硬质阳极氧化铝合金，在保证结构强度的同时减轻整体重量，整体重量控制在1.2kg以内，安装时不会对机架或导轨造成过大的负载，表面氧化层厚度达到15μm，可适应车间内有少量切削液、润滑油飞溅的工作环境，长期使用不会出现锈蚀掉漆的问题。阀组的工作压力适配范围为0.15MPa到0.8MPa，覆盖常规工业气动系统的全部常用压力区间，工作环境温度适应范围为-5℃到60℃，可满足大部分普通工业车间的使用环境要求，无需额外加装防护结构。在气路密封设计上，阀片与基座的连接面采用整体式丁腈橡胶密封垫，密封垫的压缩量控制在0.3mm到0.5mm之间，既保证密封性能不会出现漏气，又避免压缩量过大导致阀片插拔阻力过大，每个密封槽的尺寸公差经过严格控制，密封垫安装后不会出现移位脱落的问题。
