电力传输系统用螺旋锥齿轮传动件

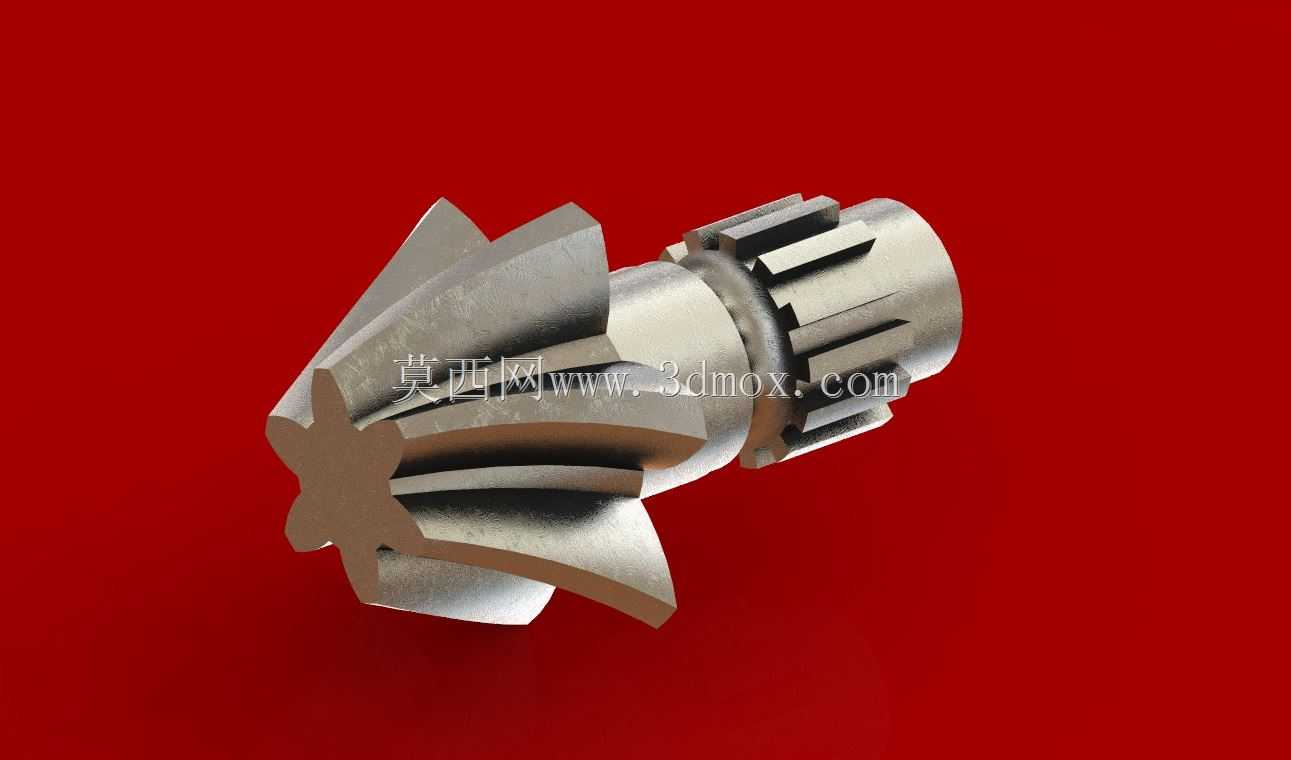

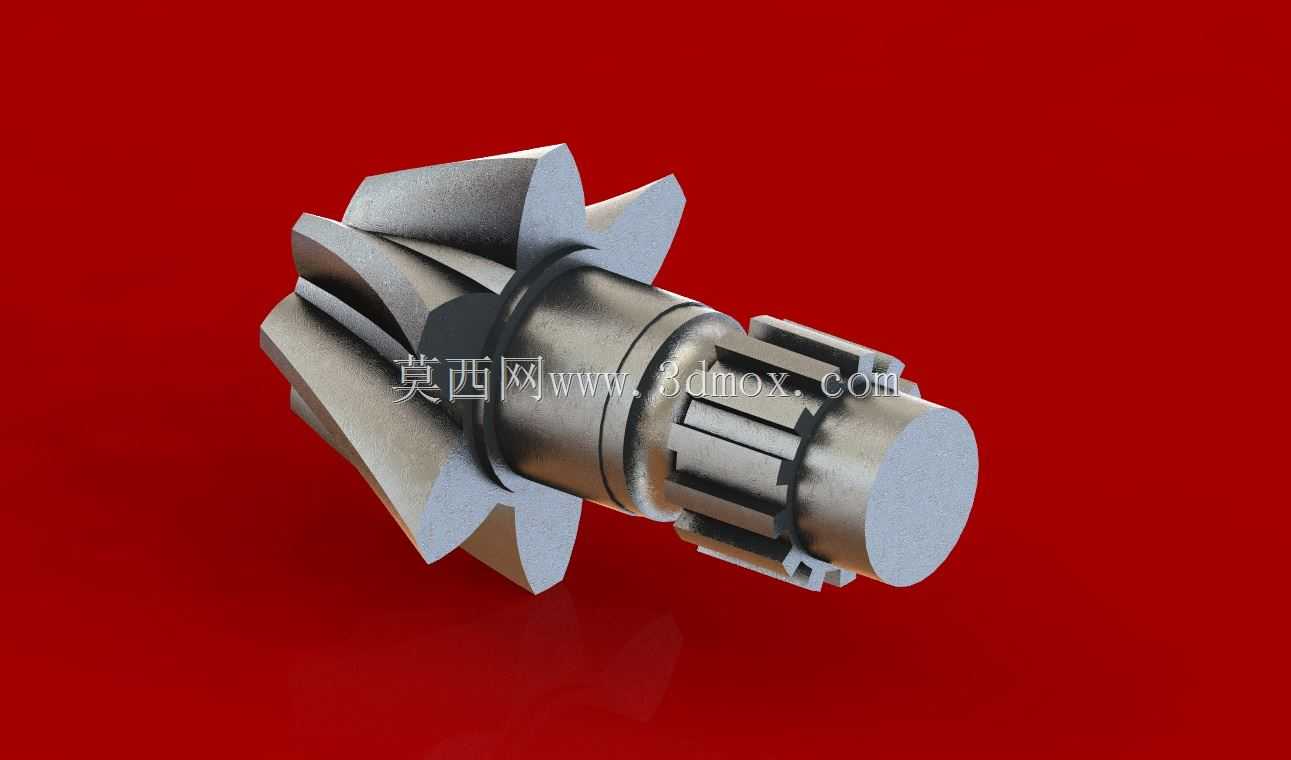

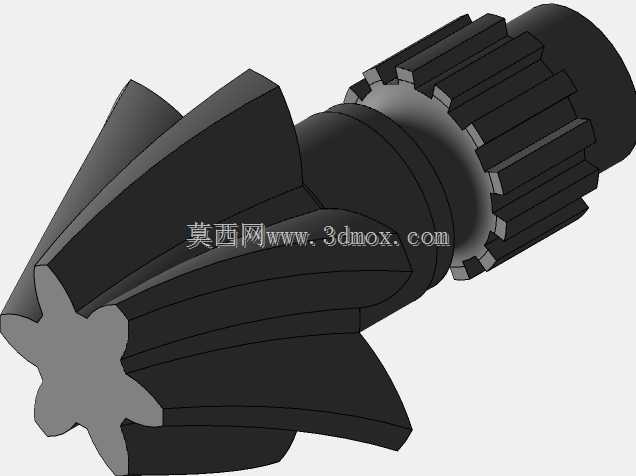

　　这款锥齿轮传动件主要适配电力传输场景下的动力换向传递需求，在需要轴线呈相交角度布置的传动链路中，可实现稳定的扭矩传递与转速匹配，常见于工业电力输送配套的变速机构、动力分动单元中，承担着改变动力传递方向、匹配传动比的核心作用。从结构设计来看，该零件采用锥齿轮与花键轴一体化的结构形式，锥齿部分为螺旋齿形设计，相比直齿锥齿轮，啮合过程中重合度更高，传动时的冲击载荷更小，运行噪音更低，能够承受更高的瞬时扭矩冲击，适配电力传输系统中负载波动较大的工况。齿形部分的节锥、根锥、顶锥参数经过匹配校核，啮合间隙控制在合理区间，可保证多齿同时啮合时的受力均匀性，避免局部齿面应力集中导致的早期磨损。轴段部分集成了定位轴肩与花键连接结构，

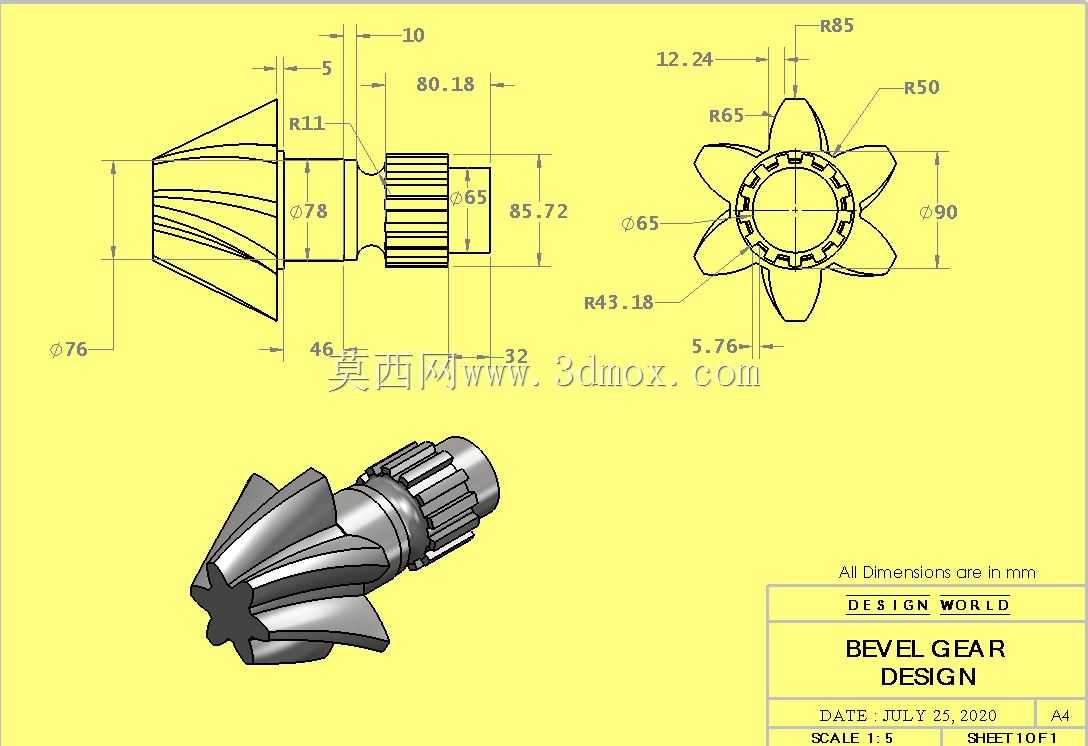

　　花键齿形采用渐开线设计，相比平键连接拥有更大的接触承载面积，能够传递更大的扭矩，同时具备更好的对中性，可保证齿轮运转时的同轴度，减少高速运转下的径向跳动。定位轴肩的尺寸经过公差匹配，可在装配时实现轴向位置的精准定位，无需额外调整垫片即可保证锥齿轮的啮合印痕处于合理范围，降低装配调试的难度。从尺寸边界来看，该零件锥齿端最大外圆尺寸为90mm，齿部相关圆弧参数经过适配，齿顶圆弧R50、齿根过渡圆弧R43.18的设计可有效降低齿根处的应力集中系数，提升齿根的弯曲疲劳强度。轴段部分的配合直径分别为78mm、65mm，各轴段长度尺寸经过布局校核，可适配对应安装腔体内的轴承、密封件的布置空间，花键段长度32mm，

　　可保证与配合花键套的啮合长度满足扭矩传递的强度要求，不会出现啮合长度不足导致的花键压溃问题。整体零件的总长度控制在85.72mm，安装时的轴向占用空间紧凑，可在有限的传动箱空间内完成布置，不会与周边的壳体、其他传动件产生运动干涉。设计过程中针对电力传输系统的工况特点，对齿面的接触强度、齿根的弯曲强度、轴段的扭转刚度都做了对应校核，花键部分的挤压应力也控制在材料许用应力范围内，可保证在额定负载下长期运行不会出现失效。零件的端面、轴颈处的尺寸公差、形位公差都按照传动件的精度要求设定，轴颈的圆柱度、端面的跳动公差可满足轴承安装的精度要求，保证装配后整体的运转精度，减少运转过程中的振动与异常磨损。在实际应用场景中，

　　这类锥齿轮传动件常安装在动力输入与输出轴线呈垂直布置的传动箱内，动力从花键端输入后，通过锥齿啮合将动力换向90度输出，可匹配不同的传动比需求，适配电力系统中不同转速、扭矩的传递要求，比如在电力驱动的输送设备、配电装置的操作机构、小型动力分动箱中都能见到这类结构的应用。设计时还考虑了润滑需求，齿面的啮合区域、花键配合面、轴颈配合位置都预留了润滑介质的流通空间，可保证运转过程中摩擦面能够得到充分润滑，降低摩擦损耗，提升零件的使用寿命。齿端的倒角、轴段的过渡圆角都做了规范处理，避免装配过程中出现锐边划伤密封件、配合面的问题，同时也能减少热处理过程中的应力集中，降低零件热处理变形开裂的风险。
