银石120mm机箱风扇防尘过滤组件

　　在桌面PC装机、工业控制柜通风、小型嵌入式设备散热风道的设计场景里，风道入口的防尘过滤是容易被忽略却直接影响设备长期运行稳定性的环节，这款适配120mm标准风扇的过滤组件，就是针对这类通风散热场景做的配套结构设计。从实际使用逻辑来看，这类过滤组件直接安装在散热风扇的进风侧，外界空气进入设备内部前，会先经过组件上的蜂窝状滤网结构，拦截空气中的浮尘、纤维碎屑等杂质，避免灰尘堆积在散热鳍片、电路板表面造成散热效率下降、电路绝缘性能降低的问题，尤其适合多尘环境下运行的工控设备、长时间不清理的家用台式主机使用。

　　设计层面上，这款过滤组件采用方形外框搭配圆形滤网区的结构，外框四个角预留了和标准120mm风扇完全对位的安装孔位，安装时可以直接和风扇共用机箱或柜体上的固定螺丝，不需要额外打孔改位，适配成本极低。外框采用硬质工程塑料材质，有足够的结构强度，安装锁紧时不会出现框体变形的问题，滤网部分采用六边形蜂窝网孔结构，相比普通方形网孔，六边形结构在相同开孔率下有更好的结构抗形变能力，同时网孔的均匀排布能保证通风量不会因为加装滤网出现大幅衰减，不会额外增加风扇的运行负载，避免散热效率打折扣。

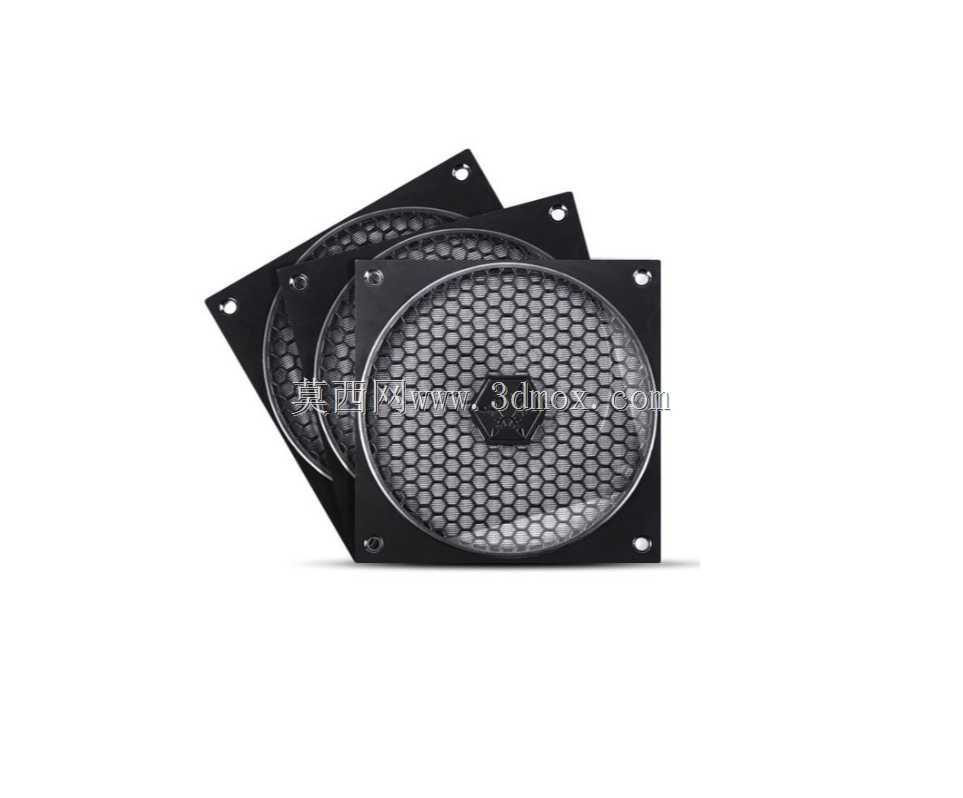

　　从安装边界来看，这款过滤组件的外框尺寸完全匹配120mm标准风扇的120*120mm安装孔距，整体厚度控制在较薄的区间，安装后不会额外占用过多机箱或柜体内部的空间，哪怕是紧凑结构的ITX机箱、薄型控制柜侧壁，也能顺利安装，不会和内部的主板、线束、元器件出现干涉。叠装设计的结构也支持多片叠加使用，在粉尘浓度更高的场景下，可以叠加2-3片过滤组件提升防尘等级，同时不会影响固定结构的稳定性，每片滤网的边框都做了对齐定位结构，叠加时不会出现孔位错位的问题。

　　实际选型使用时，需要注意过滤组件的安装方向，带蜂窝滤网的一侧朝向进风外侧，平整边框侧贴合风扇进风面，这样能让灰尘首先附着在滤网外表面，后期清理时只需要拆下滤网用毛刷清扫或者清水冲洗即可，不需要拆解风扇或者设备内部结构，日常维护的操作门槛很低。和常见的薄型防尘海绵相比，这种硬质塑料蜂窝滤网不会因为长时间使用出现风化掉渣、被风扇吸进内部的风险，结构可靠性更高，在持续通风的场景下使用寿命更长，也不会像海绵滤网那样使用一段时间后因为积灰造成通风阻力大幅上升，能在较长的维护周期内保持稳定的通风过滤性能。

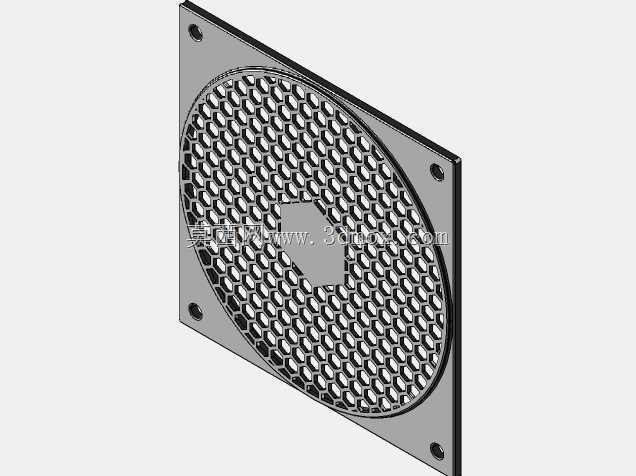

　　在三维建模层面，这款组件的结构还原了实际产品的安装孔位、网孔排布细节、边框的加强筋结构，做结构装配验证时，可以直接和标准120mm风扇模型做装配干涉检查，确认安装空间是否足够，也能在整机风道仿真时，根据滤网的开孔率设置对应的风阻参数，模拟实际加装过滤组件后的风道流量变化，给整机散热设计提供准确的参考依据。很多结构设计人员在做小型设备的通风散热设计时，往往只考虑风扇的选型和风道走向，忽略过滤组件的安装空间预留，等到样机测试阶段才发现没有位置加装防尘结构，或者加装后和周边部件干涉，直接参考这类成熟过滤组件的尺寸参数做结构预留，就能避免这类设计返工问题。另外这款过滤组件的边框做了微凸的限位结构，安装时能和风扇的外框精准嵌合，不会因为设备运行的振动出现滤网移位、产生异响的问题，细节结构的设计都考虑到了长期使用的可靠性，没有多余的冗余结构，在保证结构强度和过滤性能的前提下，尽可能压缩了自身的厚度和材料用量，符合散热配件轻量化、易安装的设计趋势。
