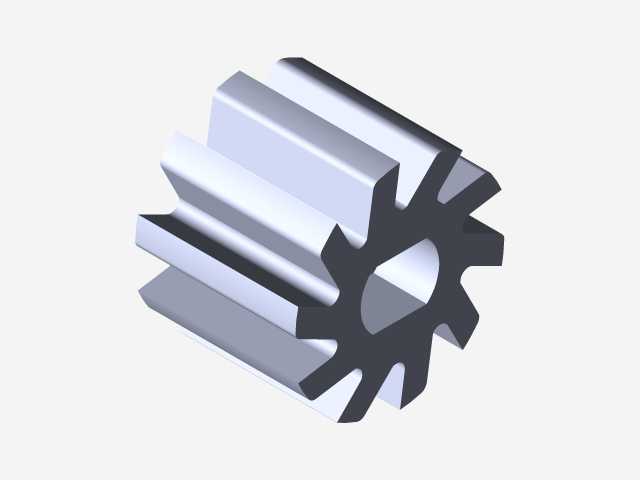

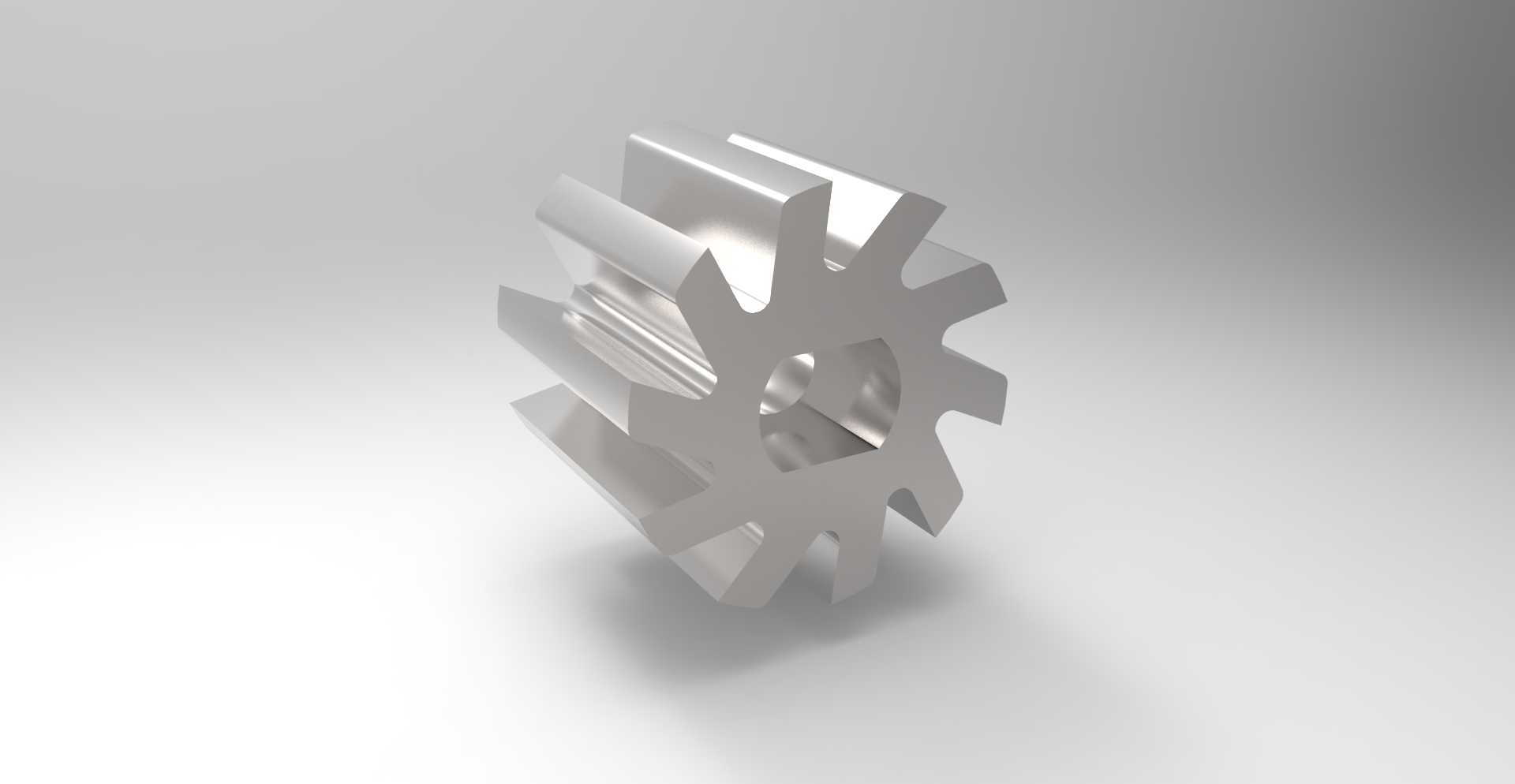

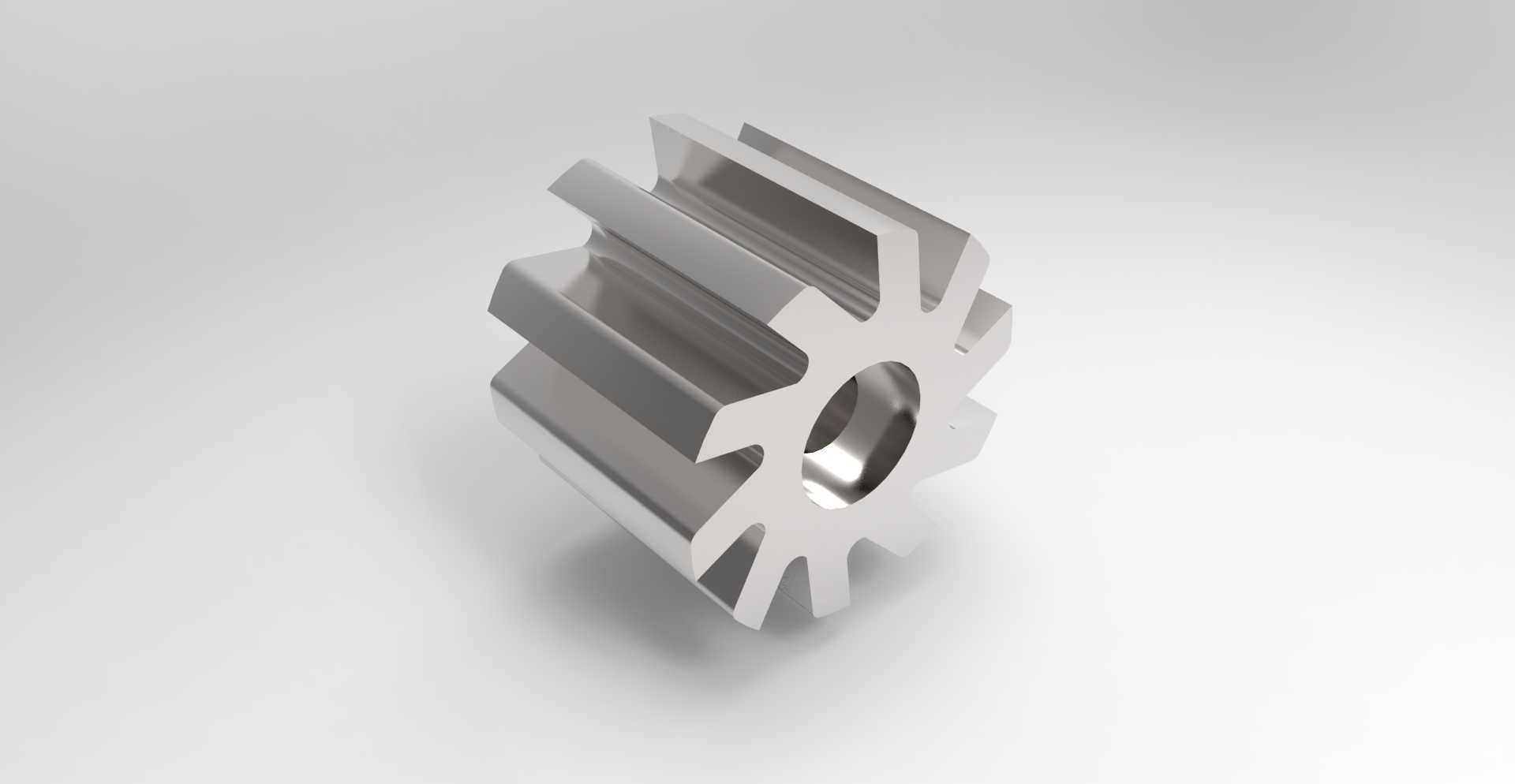

带花键内孔直齿圆柱传动齿轮结构

　　这类带内花键的直齿圆柱齿轮，在中小功率的传动链里应用十分广泛，常见于轻工包装设备的进给传动单元、小型输送线的动力传递节点、农机的辅助传动箱，还有部分非标自动化设备的分度传动机构中，核心作用是在平行轴之间传递恒定转速比的回转动力，相比带传动不存在打滑丢转的问题，相比链传动传动精度更高、瞬时传动比波动极小，适合对传动同步性有一定要求的工位。从结构设计逻辑来看，这个齿轮采用内花键与传动轴配合的连接形式，而非普通平键连接，核心考量是花键连接的齿面接触面积更大，同等轴径下能传递的扭矩更高，同时花键的对中性更好，齿轮高速回转时的动平衡表现更优，不会因为键连接的间隙导致回转偏心，进而引发传动噪音和齿面偏磨。齿形部分采用标准渐开线直齿设计，

　　齿顶做了小倒角处理，避免装配时齿端磕碰产生毛刺影响啮合精度，齿根处保留了标准过渡圆角，能有效降低齿根的应力集中系数，在频繁正反转的传动工况下，能大幅减少齿根疲劳断裂的风险。内孔的花键采用矩形花键结构，齿侧配合选取中等间隙配合等级，既保证装配时能顺利推入花键轴，又能控制回转方向的传动间隙，避免正反转切换时产生过大的回程误差，花键的有效配合长度略小于齿轮的轮毂厚度，两端都做了导入倒角，装配时无需精确对齿就能顺利套入轴端，适合产线快速装配的需求。从安装边界来看，齿轮的齿顶圆直径、轮毂外径、齿宽尺寸都做了适配常规安装空间的设计，轮毂端面没有突出的挡边结构，轴向定位可以通过轴用卡簧或者轴肩实现，不需要额外加工定位止口，适配性更强。

　　在实际选型匹配时，需要注意啮合齿轮的模数、压力角、齿数必须完全一致，齿面硬度差控制在合理区间，通常小齿轮齿面硬度比大齿轮高20-30HBW，能有效提升配对齿轮的整体使用寿命。设计建模过程中，渐开线齿形的生成需要严格按照展成法原理绘制，保证齿形的渐开线起始点、终止点位置符合啮合要求，避免出现齿顶干涉或者根切问题，内花键的齿形位置需要与外齿轮的齿位保证同轴度，形位公差控制在7级精度以内，才能保证装配后传动平稳，没有卡滞、异响的问题。这类齿轮的加工通常采用滚齿工艺加工外齿，拉床加工内花键，加工完成后齿面做高频淬火处理，提升齿面的耐磨性能，内花键孔不需要额外淬火，避免花键变形影响装配精度。日常设备维护中，这类齿轮的啮合部位需要定期涂抹润滑脂，避免干磨导致齿面快速磨损，同时要定期检查花键配合处的间隙，如果间隙过大需要及时更换，避免传动精度下降影响设备运行稳定性。
