Gema粉体输送喷油泵结构三维设计

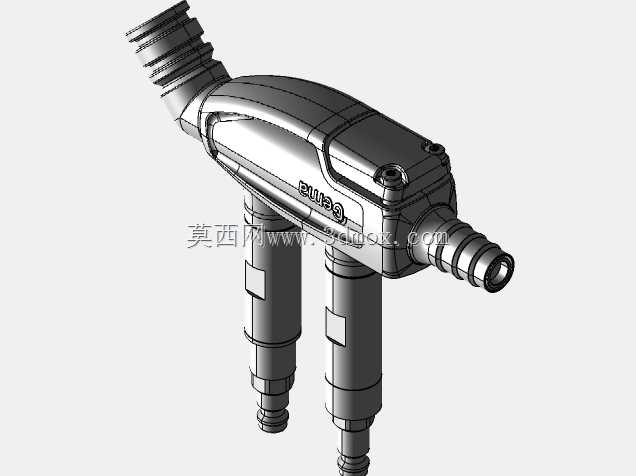

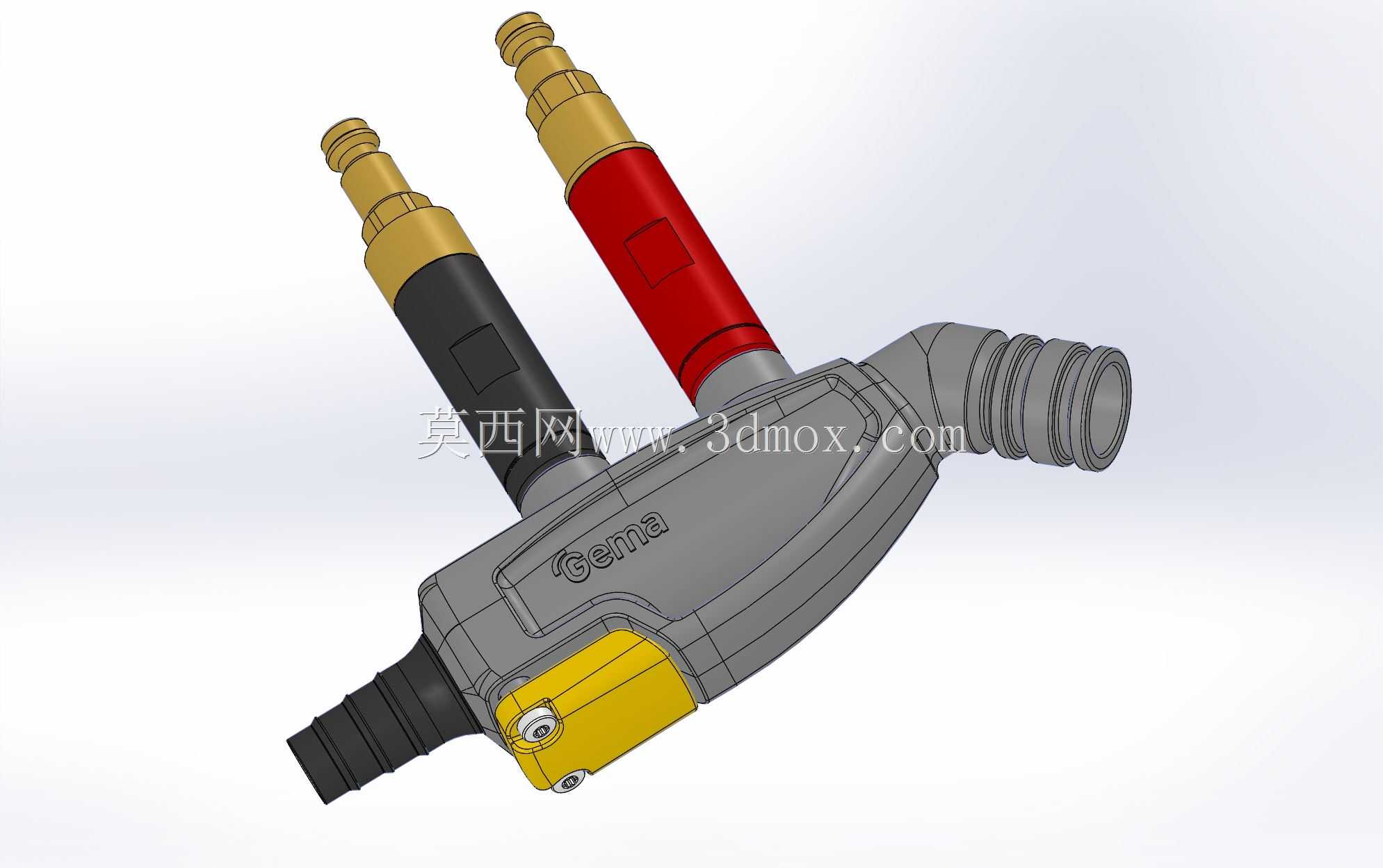

　　在粉末静电涂装生产线的供粉回路里，这类喷油泵是核心的粉体介质输送部件，日常工况下承担着将粉桶内流化状态的粉末涂料稳定输送至喷枪端的作用，区别于常规液体输送泵，其结构设计需要同时兼顾粉体的流化态保持、气粉混合比例稳定、输送压力波动控制三个核心需求，避免出现出粉不均、粉量脉冲、堵粉等影响涂装质量的问题。从结构设计逻辑来看，这款泵体采用了多接口集成式布局，主体壳体采用流线型变径结构，一端设置大口径快插式粉路入口，直接对接粉桶的吸粉管，接口处的多道环形凸筋是为了匹配软管安装时的卡箍固定需求，保证负压吸粉阶段的气密性，避免因漏气导致吸粉量不足。壳体上方平行布置的两个快插接口分别对应主输送气路与辅助雾化气路，接口采用阶梯式外径设计，

　　不同直径段适配不同内径的气管，靠近壳体的位置设置了不同颜色的绝缘护套段，一方面区分气路功能避免安装接反，另一方面隔绝气路接头与壳体之间的静电传导，适配静电涂装场景的高压绝缘要求。壳体侧部的黄色快拆盖板是日常维护的操作位，内部设置粉气混合腔的节流调节组件，无需拆解整个泵体即可完成粉量调节组件的检查与更换，降低生产线停机维护的时间成本。从安装边界来看，这款泵体的整体外形紧凑，三个外接接口的朝向呈空间分布，安装时不需要额外预留过大的操作空间，可直接通过壳体侧面的安装孔固定在粉桶侧壁或者设备机架的安装板上，接口的伸出长度经过匹配设计，接装标准规格的软管后不会与周边的气路排、走线槽产生干涉。在功能特性上，这款泵的内部流道做了圆弧过渡处理，

　　没有直角突变结构，能够减少粉体在流道内的残留堆积，避免长时间运行后不同颜色粉末交叉污染的问题，适配快速换色的涂装生产线需求；双气路的设计可以通过独立调节两路压缩空气的压力，实现出粉量与粉末雾化效果的独立控制，针对不同粒径、不同材质的粉末涂料，都可以调整到合适的输送参数，保证喷涂到工件表面的粉末涂层厚度均匀。设计阶段需要重点考量的是壳体内部文丘里结构的尺寸匹配，吸粉口的负压生成区间、混合腔的通径、输出口的渐扩角度都会直接影响粉气混合比，建模时需要反复校核流道的通径变化，避免出现局部流速突变导致的粉体沉积；同时各个接口的同轴度公差需要严格控制，快插接口与壳体的连接位置需要做密封结构设计，保证0.4-0.6MPa工作压力下的气密性，

　　不会因为漏气导致输送效率下降。实际生产线应用中，这类泵的工作环境会存在一定量的悬浮粉末，因此壳体外部的结构尽量减少了凹槽与死角，避免粉末堆积在泵体表面，日常清洁时只需要用压缩空气吹扫即可完成表面清理；外露的固定螺丝采用内六角沉头设计，不会突出壳体表面，减少粉末挂附的点位。对于三维建模从业者来说，这类工业泵体的建模需要重点关注各个接口的标准尺寸匹配，快插接头的外径尺寸、软管接口的凸筋间距、安装孔的位置度都需要符合行业通用的安装规范，保证模型导出后可直接用于设备布局的干涉检查、安装模拟，也可作为同类产品结构优化的参考基础，在做装配验证时可以直接匹配标准规格的气管、卡箍等外购件模型，不需要额外调整接口尺寸。
